神经网络概述

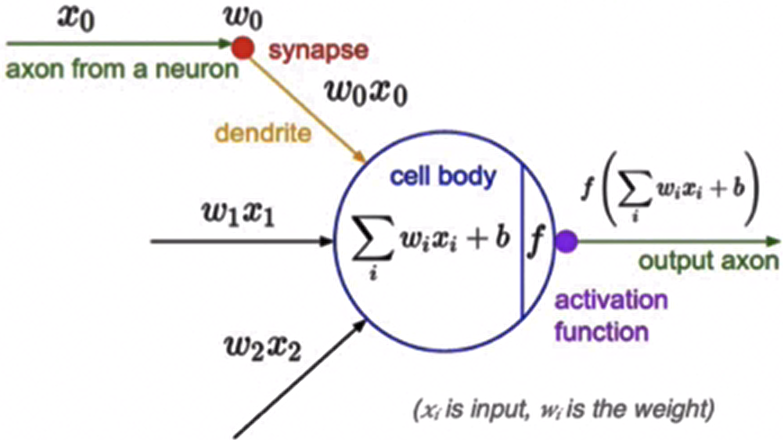

人工神经网络(Artificia NeuralNetwork,简写为ANN)也简称为神经网络(NN),是一种模仿生物神经网络结构和功能的计算模型。人脑可以看做是一个生物神经网络,由众多的神经元连接而成。各个神经元传递复杂的电信号,树突接收到输入信号,然后对信号进行处理,通过轴突输出信号。下图是生物神经元示意图:

那怎么构建人工神经网络中的神经元呢?

受生物神经元的启发,人工神经元接收来自其他神经元或外部源的输入,每个输入都有一个相关的权值(w),它是根据该输入对当前神经元的重要性来确定的,对该输入加权并与其他输入求和后经过一个激活函数f,计算得到该神经元的输出。

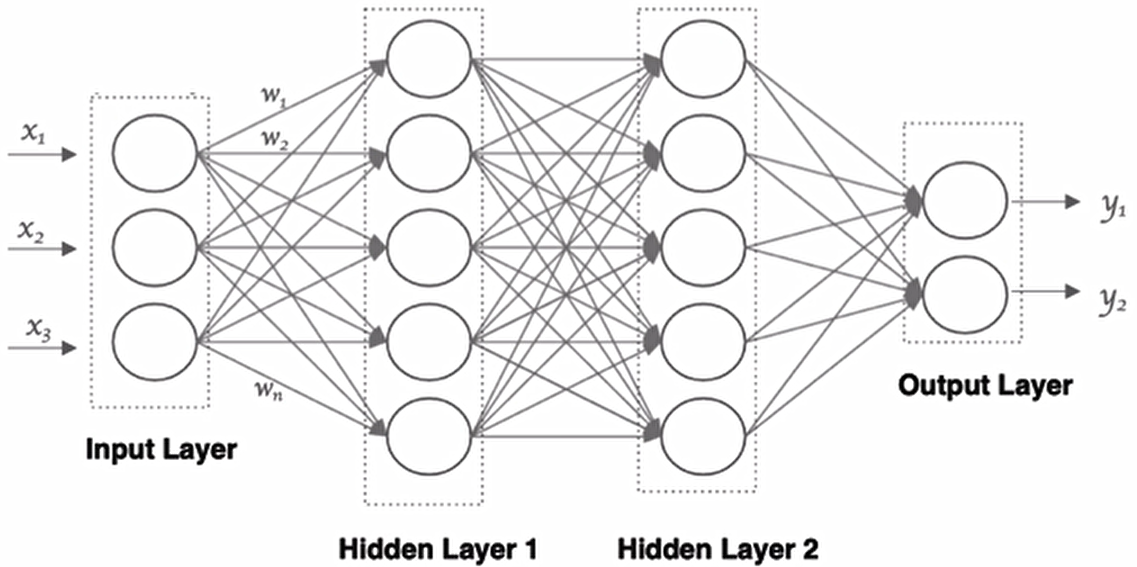

那接下来我们就利用神经元来构建神经网络,相邻层之间的神经元相互连接,并给每一个连接分配一个强度,如下图所示:

神经网络中信息只向一个方向移动,即从输入节点向前移动,通过隐藏节点,再向输出节点移动网络中没有循环或者环。其中的基本构件是:

  • 输入层:即输入x的那一层
  • 输出层:即输出y的那一层
  • 隐藏层:输入层和输出层之间都是隐藏层

特点是:

  • 同一层的神经元之间没有连接。
  • 第N层的每个神经元和第N-1层的所有神经元相连(这就是ful connected的含义),第N-1层神经元的输出就是第N层神经元的输入。
  • 每个连接都有一个权值。

损失函数

优化算法

激活函数

参数初始化

神经网络的搭建

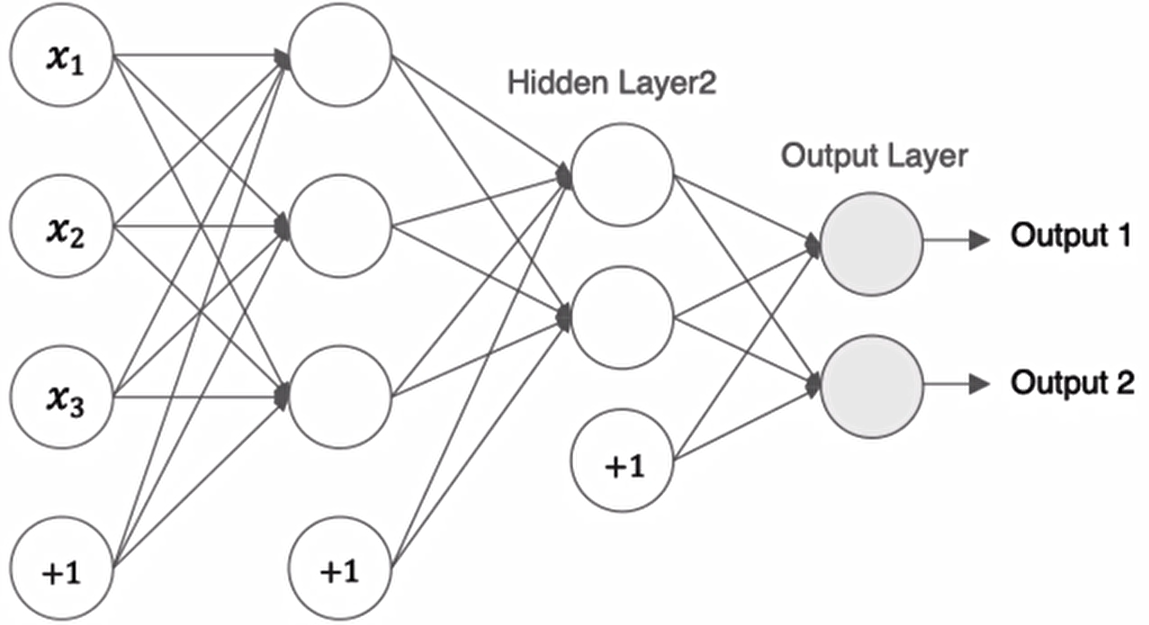

接下来我们来构建如下图所示的神经网络模型:



 tf.Keras中构建模有两种方式,一种是通过Sequential构建,一种是通过Model类构建。前者是按一定的顺序对层进行堆叠,而后者可以用来构建较复杂的网络模型。首先我们介绍网络全连接层的构建:

 tf.keras.layers.Dense(units, activation=None, use_bias=True, kernel_initializer='glorot_uniform',bias_initializer='zeros )
  • 主要参数:
    • units:当前层中包含的神经元个数
    • Activation:激活函数,relu,sigmoid等
    • kernel_initializer:权重的初始化方式,默认是Xavier初始化
    • use_bias:是否使用偏置,默认使用偏置
    • bias_initializer: 偏置的初始化方式,默认为0

 通过Sequential构建

Sequential() 提供一个层的列表,就能快速地建立一个神经网络模型,实现方法如下所示:

import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers
# 定义一个Sequential模型,包含三层
model=keras.Sequential([
    # 指定输入层参数的形状
    layers.Input(shape=(3,1)),
    # 第一层,激活函数为:relu,权重初始化函数:glorot_uniform
   layers.Dense(3,activation='relu',kernel_initializer='glorot_uniform',use_bias=True, name='layers1'),
    # 第二层,激活函数为:relu,权重初始化函数:glorot_uniform
   layers.Dense(2,activation='relu',kernel_initializer='glorot_uniform',use_bias=True, name='layers2'),
    # 第三层,激活函数为:sigmoid,权重初始化函数:glorot_uniform
   layers.Dense(2,activation='sigmoid',kernel_initializer='glorot_uniform',use_bias=True, name='layers3')
])
model.summary()
Model: "sequential_1"
┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━┓
┃ Layer (type)                         ┃ Output Shape                ┃         Param # ┃
┡━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╇━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╇━━━━━━━━━━━━━━━━━┩
│ layers1 (Dense)                      │ (None, 3, 3)                │               6 │
├──────────────────────────────────────┼─────────────────────────────┼─────────────────┤
│ layers2 (Dense)                      │ (None, 3, 2)                │               8 │
├──────────────────────────────────────┼─────────────────────────────┼─────────────────┤
│ layers3 (Dense)                      │ (None, 3, 2)                │               6 │
└──────────────────────────────────────┴─────────────────────────────┴─────────────────┘
 Total params: 20 (80.00 B)
 Trainable params: 20 (80.00 B)
 Non-trainable params: 0 (0.00 B)

model.summary() 在 TensorFlow/Keras 中的作用是​​直观展示神经网络的结构和参数信息​​,是模型调试和分析的核心工具。核心功能详解参照文末:model.summary()

上表Param列的参数个数计算方法:​​参数总数 = (输入特征数 × 神经元数量) + 神经元数量(偏置)​

6=1*3+3

8=3*2+2

6=2*2+2

生成拓扑图:

keras.utils.plot_model(
    model,
    to_file='model.png',      # 输出文件名
    show_shapes=True,         # ★ 关键:显示维度
    show_dtype=True,         # 显示数据类型
    show_layer_names=True,    # 显示层名称
    rankdir='TB',             # 方向: TB(上下)/LR(左右)
    expand_nested=False,      # 是否展开嵌套模型
    dpi=100                    # 图像分辨率
)



keras.utils.plot_model() 是比 model.summary() 更强大的​​模型可视化工具​​。它生成模型结构的图形化表示,尤其适合理解复杂神经网络架构。详细解析参照文末:keras.utils.plot_model()

通过这种sequential的方式只能构建简单的序列模型,较复杂的模型没有办法实现

通过function APl构建

tf.keras 提供了 Functional API,建立更为复杂的模型,使用方法是将层作为可调用的对象并返回张量,并将输入向量和输出向量提供给 tf.keras.Modelinputs outputs 参数,实现方法如下:

# 定义输层c
input=tf.keras.layers.Input(shape=(3,1))
# 隐藏层1:激活函数为relu,其他参数默认
x=tf.keras.layers.Dense(3,activation='relu',name='layer1')(input)
# 隐藏层2:激活函数为relu,其他参数默认
x=tf.keras.layers.Dense(3,activation='relu',name='layer2')(x)
#:输出层:激活函数为sigmoid
output=tf.keras.layers.Dense(2,activation='sigmoid',name='layer3')(x)
# 使用Model来创建模型,明确指定输入和输出
model=tf.keras.Model(inputs=input,outputs=output,name='FunctionAPI_Model')
# 展示模型结果
model.summary()
Model: "FunctionAPI_Model"
┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━┓
┃ Layer (type)                         ┃ Output Shape                ┃         Param # ┃
┡━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╇━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╇━━━━━━━━━━━━━━━━━┩
│ input_layer_4 (InputLayer)           │ (None, 3, 1)                │               0 │
├──────────────────────────────────────┼─────────────────────────────┼─────────────────┤
│ layer1 (Dense)                       │ (None, 3, 3)                │               6 │
├──────────────────────────────────────┼─────────────────────────────┼─────────────────┤
│ layer2 (Dense)                       │ (None, 3, 3)                │              12 │
├──────────────────────────────────────┼─────────────────────────────┼─────────────────┤
│ layer3 (Dense)                       │ (None, 3, 2)                │               8 │
└──────────────────────────────────────┴─────────────────────────────┴─────────────────┘
 Total params: 26 (104.00 B)
 Trainable params: 26 (104.00 B)
 Non-trainable params: 0 (0.00 B)

通过model的子类构建

通过model的子类构建模型,此时需要在_init_中定义神经网络的层,在call方法中定义网络的前向传播过程,实现方法如下:

#定义Model子类
class MyModel(tf.keras.Model):
    #在init方法中定义网络层结构
    def __init__(self):
        super(MyModel,self).__init__()
        # 隐藏层1:激活函数为relu,其他参数默认
        self.dense1=tf.keras.layers.Dense(3,activation='relu',name='layer1')
        # 隐藏层2:激活函数为relu,其他参数默认
        self.dense2=tf.keras.layers.Dense(3,activation='relu',name='layer2')
        #:输出层:激活函数为sigmoid
        self.dense3=tf.keras.layers.Dense(2,activation='sigmoid',name='layer3')
    # 在call方法中完成前向传播
    def call(self,inputs):
        x=self.dense1(inputs)
        x=self.dense2(x)
        outputs=self.dense3(x)
        return outputs
# 实例化模型
model=MyModel()
# 设置一个输入,调用模型(否则无法使用summary())
x=tf.ones((1,3))
y=model(x)
print(y)
# 展示模型结果
model.summary()
tf.Tensor([[0.5141676 0.5086074]], shape=(1, 2), dtype=float32)
Model: "my_model_9"
┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━┓
┃ Layer (type)                         ┃ Output Shape                ┃         Param # ┃
┡━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╇━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╇━━━━━━━━━━━━━━━━━┩
│ layer1 (Dense)                       │ (1, 3)                      │              12 │
├──────────────────────────────────────┼─────────────────────────────┼─────────────────┤
│ layer2 (Dense)                       │ (1, 3)                      │              12 │
├──────────────────────────────────────┼─────────────────────────────┼─────────────────┤
│ layer3 (Dense)                       │ (1, 2)                      │               8 │
└──────────────────────────────────────┴─────────────────────────────┴─────────────────┘
 Total params: 32 (128.00 B)
 Trainable params: 32 (128.00 B)
 Non-trainable params: 0 (0.00 B)

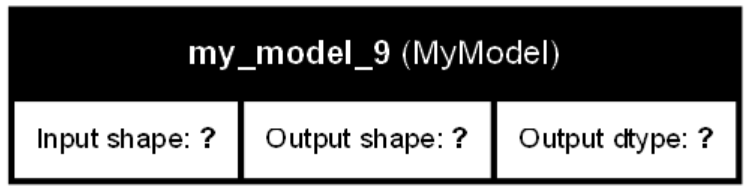

注意,使用这种方法创建的模型,无法使用keras.utils.plot_model来绘制拓扑图(只会绘制一个结果,不会绘制出整个架构)

keras.utils.plot_model(
    model,
    to_file='model.png',      # 输出文件名
    show_shapes=True,         # ★ 关键:显示维度
    show_dtype=True,         # 显示数据类型
    show_layer_names=True,    # 显示层名称
    rankdir='TB',             # 方向: TB(上下)/LR(左右)
    expand_nested=False,      # 是否展开嵌套模型
    dpi=100                    # 图像分辨率
)

神经网络的优缺点

1.优点

  • 精度高,性能优于其他的机器学习方法,甚至在某些领域超过了人类C
  • 可以近似任意的非线性函数
  • 随之计算机硬件的发展,近年来在学界和业界受到了热捧,有大量的框架和库可供调用

2.缺点

  • 黑箱,很难解释模型是怎么工作的
  • 训练时间长,需要大量的计算力
  • 网络结构复杂,需要调整超参数
  • 小数据集上表现不佳,容易发生过拟合













 补充内容

model.summary()

核心功能详解​

1. ​​模型结构可视化​

  • ​层级展示​​:按顺序列出所有层(输入层、隐藏层、输出层)
  • ​层级类型​​:显示每层的类别(Dense, Conv2D, LSTM, Dropout 等)
  • ​拓扑连接​​:清晰展示数据流的走向(例如通过 Output Shape 变化)

2. ​​参数统计​

  • ​参数数量 (Param #)​​:
    • 可训练参数(权重 W + 偏置 b)
    • 不可训练参数(如 BatchNormalization 的冻结参数)
  • ​计算公式​​:
    • Dense层:Params = (输入神经元数 × 输出神经元数) + 输出神经元数(偏置)
    • Conv2D层:Params = (kernel宽 × kernel高 × 输入通道数 × 输出通道数) + 输出通道数(偏置)

3. ​​维度变化​

  • ​Output Shape​​:
    • 显示数据经过每层后的维度变化
    • 例如:(None, 128) 表示 (批大小, 特征维度)

4. ​​资源概览​

  • ​总参数量 (Total params)​​:所有层参数总和
  • ​可训练参数量 (Trainable params)​​:被优化的参数
  • ​非训练参数量 (Non-trainable params)​​:冻结参数(如迁移学习中的预训练层)

​输出示例分析​

Model: "sequential"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 dense_1 (Dense)             (None, 128)               100480

 dropout (Dropout)           (None, 128)               0

 dense_2 (Dense)             (None, 10)                1290

=================================================================
Total params: 101,770
Trainable params: 101,770
Non-trainable params: 0
_________________________________________________________________
  1. ​结构解读​​:

    • 第 1 层:全连接层(128 个神经元),接收 (None, 784) 输入(784 维特征)
    • 第 2 层:Dropout 层(不改变维度)
    • 第 3 层:输出层(10 个神经元,适合十分类)
  2. ​参数计算​​:

    • dense_1:(784 输入 × 128 神经元) + 128 偏置 = 100,480
    • dense_2:(128 输入 × 10 神经元) + 10 偏置 = 1,290
  3. ​资源总结​​:

    • 总计 101,770 个可训练参数
    • 无冻结参数

​为什么需要它?​

​场景​ ​用途​
​模型调试​ 快速发现层维度不匹配错误(如 Conv2D 输出尺寸计算错误)
​资源优化​ 识别参数量爆炸的层(如过度复杂的 Dense 层)
​架构理解​ 可视化数据流的维度变化(尤其 RNN/CNN 的序列处理)
​迁移学习​ 检查冻结参数的数量
​论文/报告​ 提供标准的模型结构描述格式

​进阶使用技巧​

  1. ​自定义输出​​:

    print(model.summary(line_length=120))  # 调整行宽避免换行
  2. ​获取参数细节​​:

    for layer in model.layers:
        print(f"{layer.name} weights shape: {layer.get_weights()[0].shape}")
  3. ​可视化工具扩展​​:

    tf.keras.utils.plot_model(model, show_shapes=True)  # 生成拓扑图

​何时使用?​

  • 模型构建完成后立即调用
  • 加载预训练模型后验证结构
  • 出现维度相关错误时诊断问题
  • 模型部署前评估计算复杂度

📌 ​​注意​​:需在模型编译 (model.compile()) 后调用,否则可能丢失参数量信息(部分层在编译时才确定维度)

keras.utils.plot_model()

核心功能与优势​

1. ​​图形化拓扑结构​

  • 生成类似流程图的模型结构图
  • ​显示层级连接关系​​(单路径/多输入输出/分支结构)
  • 直观展示数据流动方向

2. ​​多层信息集成​

显示内容 说明 启用参数
层名称 每层的标识名 默认显示
层类型 Dense/Conv2D/LSTM等 默认显示
​输入输出维度​ 每层的 tensor shape show_shapes=True
数据类型 float32/int64 等 show_dtype=True
参数数量 每层的可训练参数量 需自定义

3. ​​复杂架构支持​

  • 完美可视化:
    • 多输入/多输出模型
    • 分支结构(如 Inception 模块)
    • 残差连接(ResNet 跳跃连接)
    • 共享权重层
    • 子模型嵌套

​关键参数详解​

tf.keras.utils.plot_model(
    model,
    to_file='model.png',      # 输出文件名
    show_shapes=True,         # ★ 关键:显示维度
    show_dtype=False,         # 显示数据类型
    show_layer_names=True,    # 显示层名称
    rankdir='TB',             # 方向: TB(上下)/LR(左右)
    expand_nested=False,      # 是否展开嵌套模型
    dpi=96                    # 图像分辨率
)

示例输出与应用场景​

1. 简单全连接网络

plot_model(model, show_shapes=True)

2. 复杂CNN架构 (启用show_shapes=True)

plot_model(cnn_model, show_shapes=True, rankdir='LR')

3. 多输入/输出模型

plot_model(multi_io_model)

相比 model.summary() 的核心优势​

特性 plot_model() model.summary()
​架构理解​ 图形化拓扑 (⭐️⭐️⭐️⭐️⭐️) 文本列表 (⭐️⭐️⭐️)
​复杂结构展示​ 支持分支/循环 (⭐️⭐️⭐️⭐️⭐️) 线性描述 (⭐️⭐️)
​维度可视化​ 直观显示 shape 变化 需自行脑补
​多输入/输出支持​ 清晰展示接口 文本混乱
​分享与展示​ 可直接嵌入论文/报告 需额外说明

​高级技巧​

​导出矢量图​​ (论文级质量)

plot_model(model, to_file='model.svg')  # SVG格式可无损缩放

​自定义样式

# 安装graphviz后使用DOT语言定制
plot_model(model, show_shapes=True, rankdir='LR', dpi=200)

嵌套模型展开

# 显示子模型内部结构
plot_model(meta_model, expand_nested=True)

使用场景推荐​

  1. ​模型设计阶段​​:快速验证架构合理性
  2. ​学术论文写作​​:自动生成出版级结构图
  3. ​团队协作​​:直观展示模型设计方案
  4. ​调试复杂模型​​:精确定位维度不匹配的层
  5. ​技术分享/教学​​:可视化讲解神经网络

⚠️ ​​依赖项​​:需安装 Graphviz

You must install pydot (`pip install pydot`) for `plot_model` to work.
You must install graphviz (see instructions at https://graphviz.gitlab.io/download/) for `plot_model` to work.

安装方法:

pip install pydot && apt-get install graphviz  # Linux
brew install graphviz                         # MacOS
choco install graphviz                        # Windows (管理员模式)



如果命令方式安装失败:

通过官方安装器手动安装(推荐)​

  1. 下载安装包:
    https://graphviz.org/download/#windows
    → 选择 Stable Windows install packages 中的 ​​graphviz-13.0.1 (64-bit) EXE installer [sha256]​

  2. 双击下载的 .exe 文件安装

    • 安装时勾选 ✅ ​​"Add Graphviz to the system PATH"​

验证安装:

dot -V
# 应显示版本:dot - graphviz version 13.0.1
