ALLEGRO设计规则等长设置

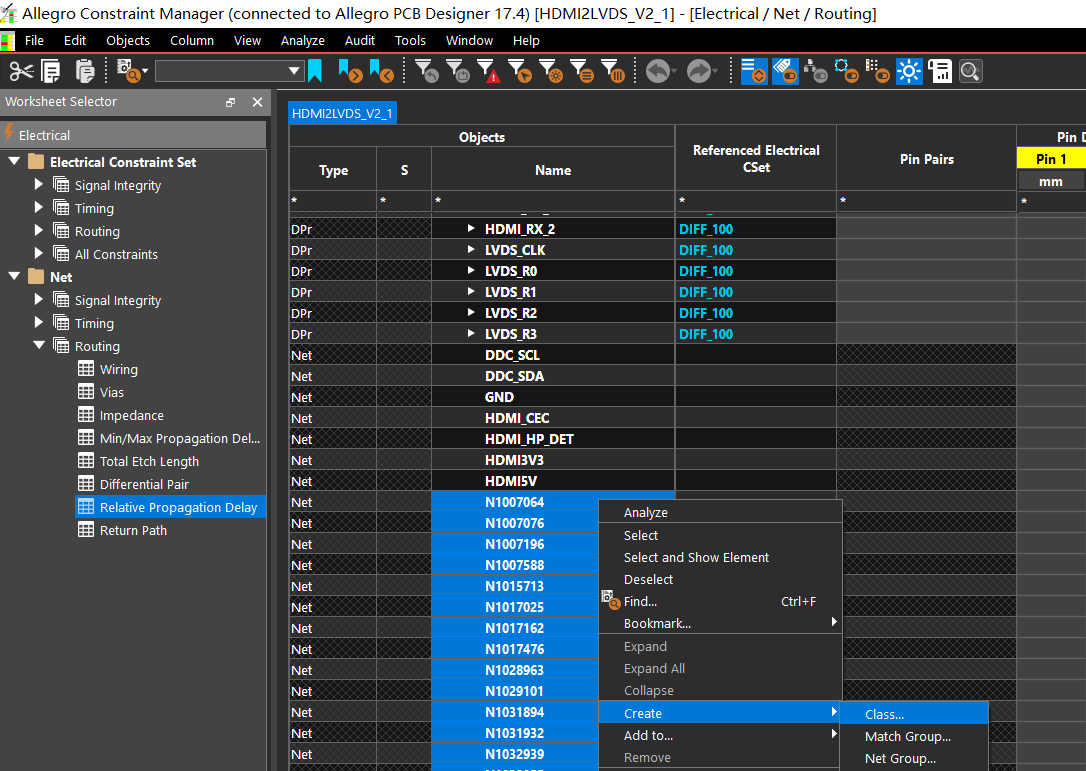

1.在设置等长设计规则里选中下图蓝色部分,右键点击Create创建Class

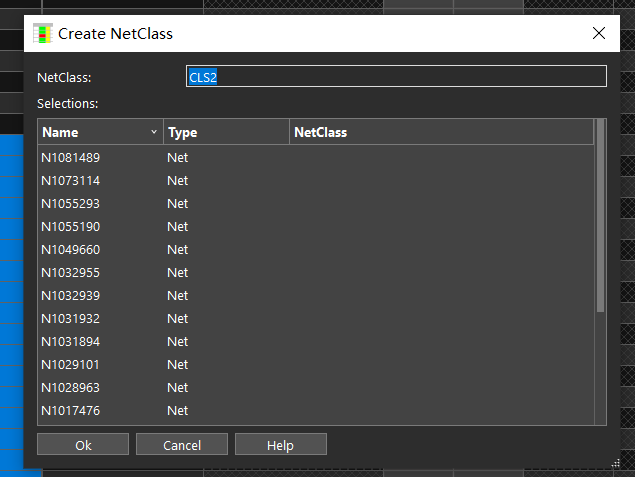

2.新建名称——点ok

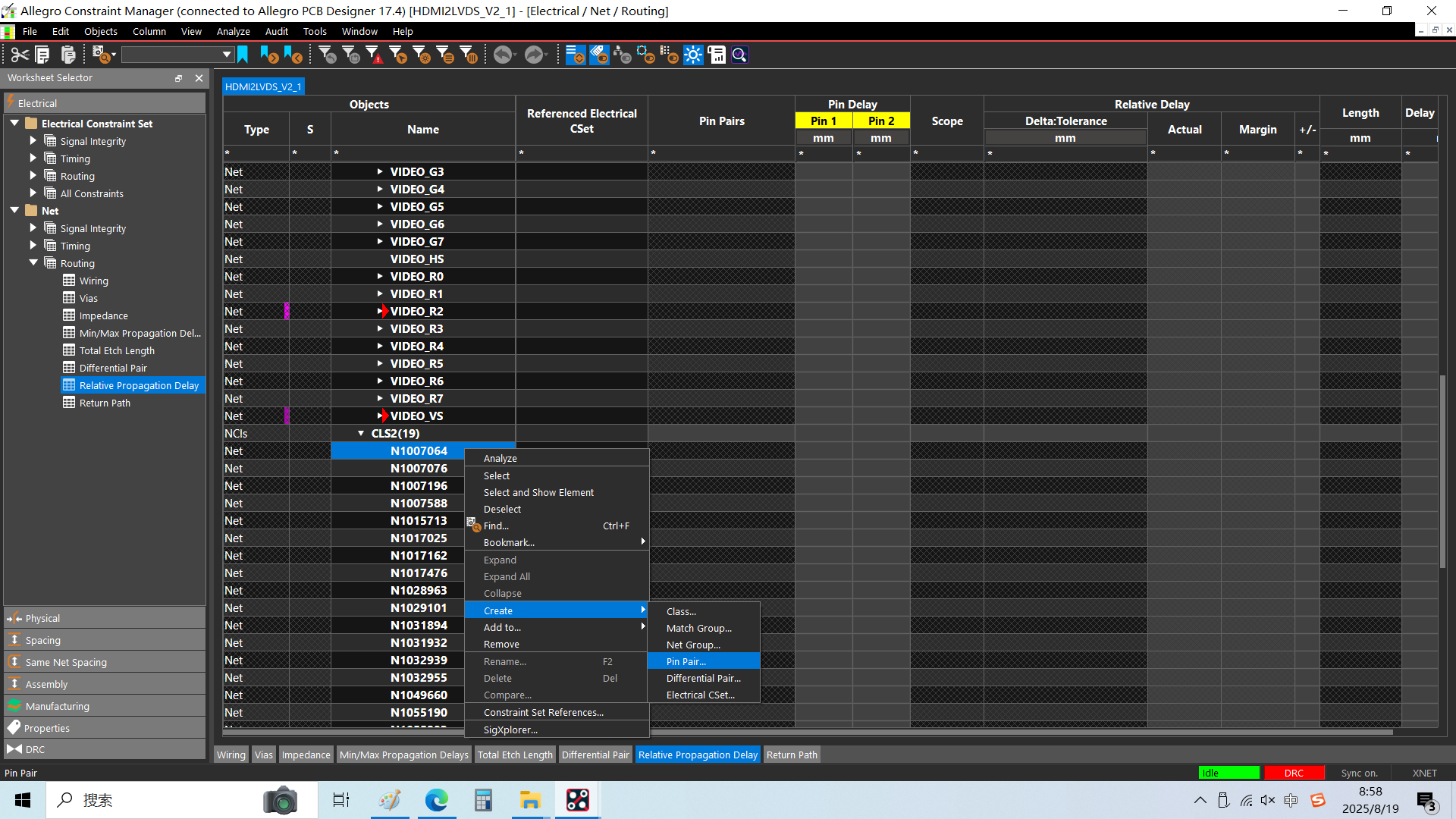

 3.点击创建的Class里的单个网络创建管脚对，因为网络时至少两个PIN以上组成的

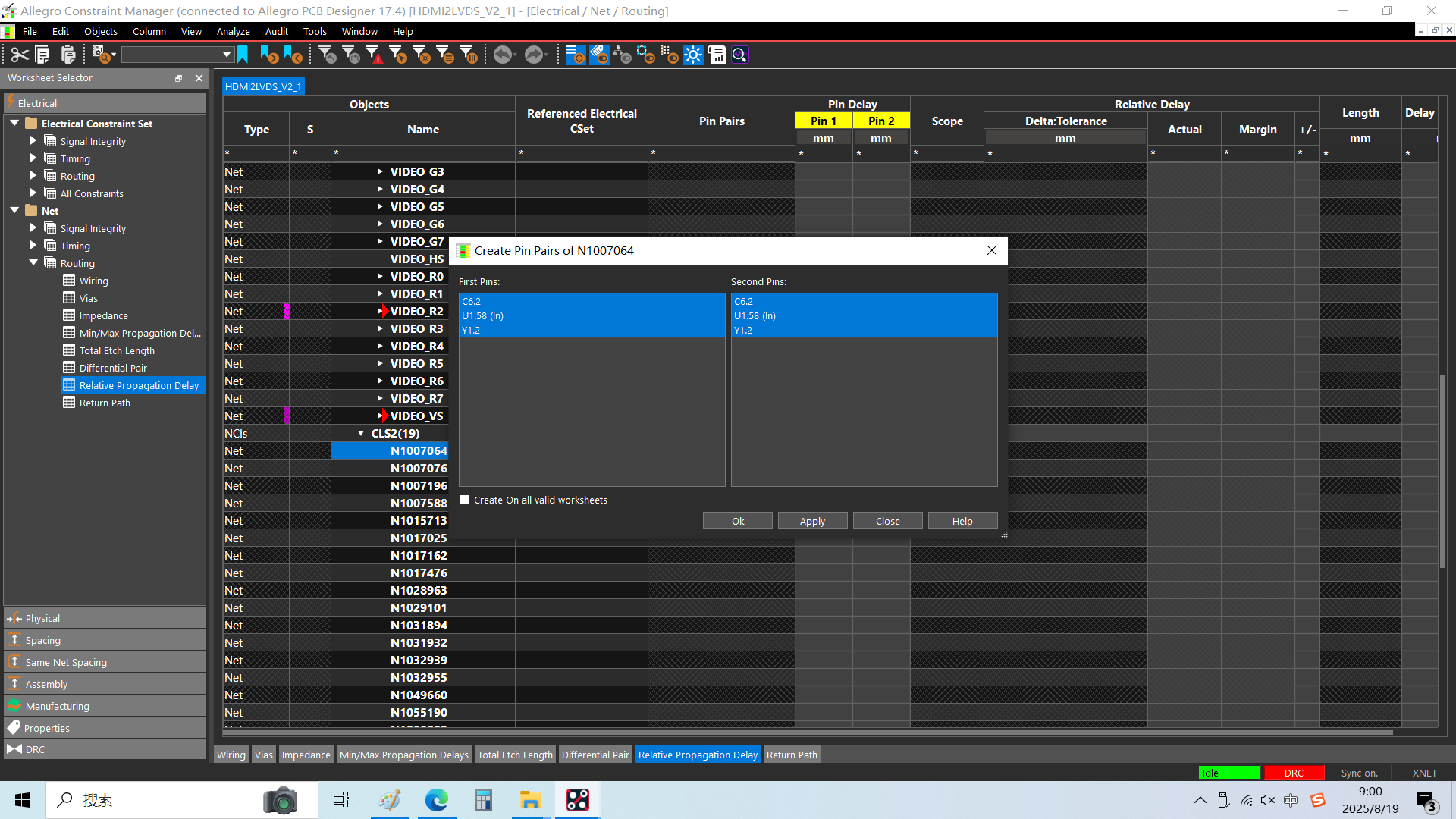

4，创建PIN的时候，里面有几个PIN就选相对应的pin就好，不需要的pin可以不选，——单击ok

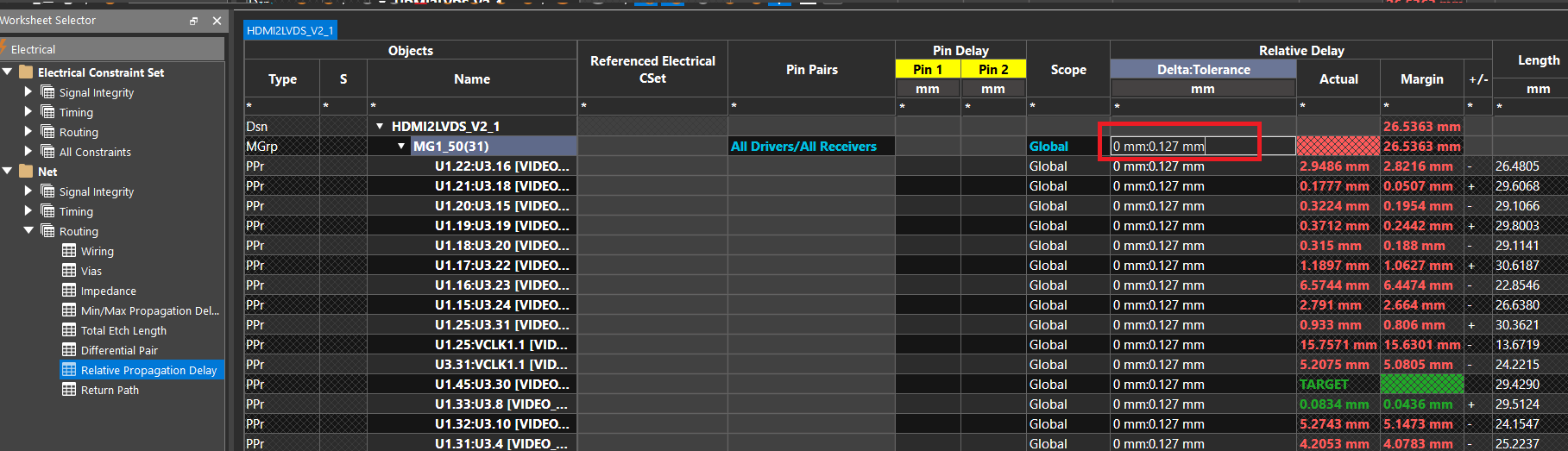

 5，设置等长误差

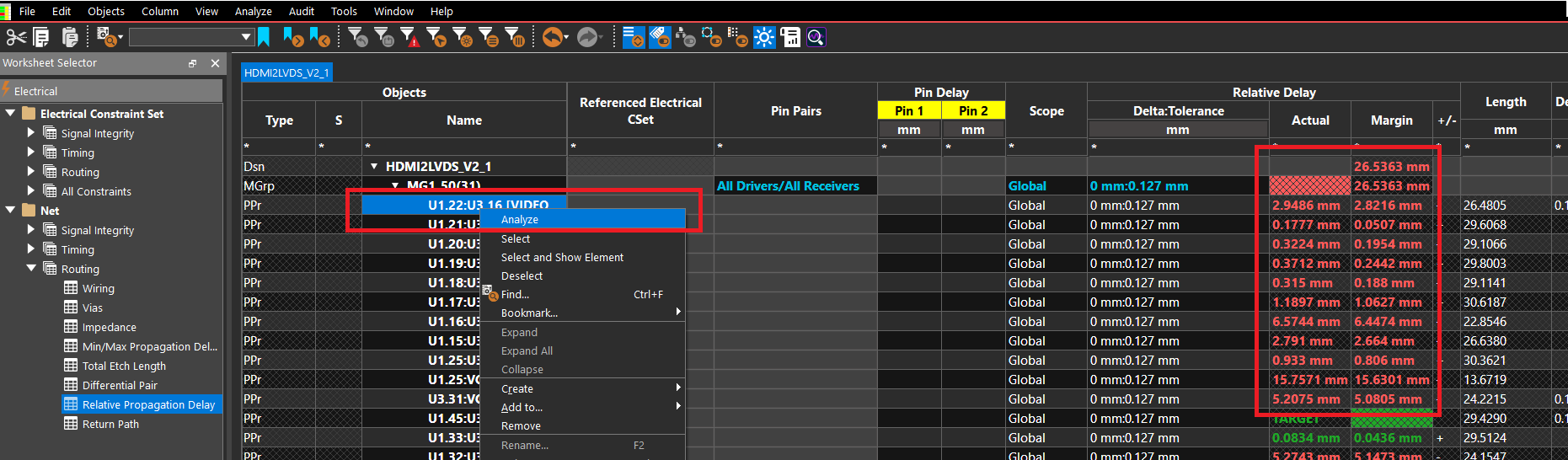

 6.单击右键Analyze此时后面框的数值就是板子的长度与误差值，下面还还要设置一条基准线

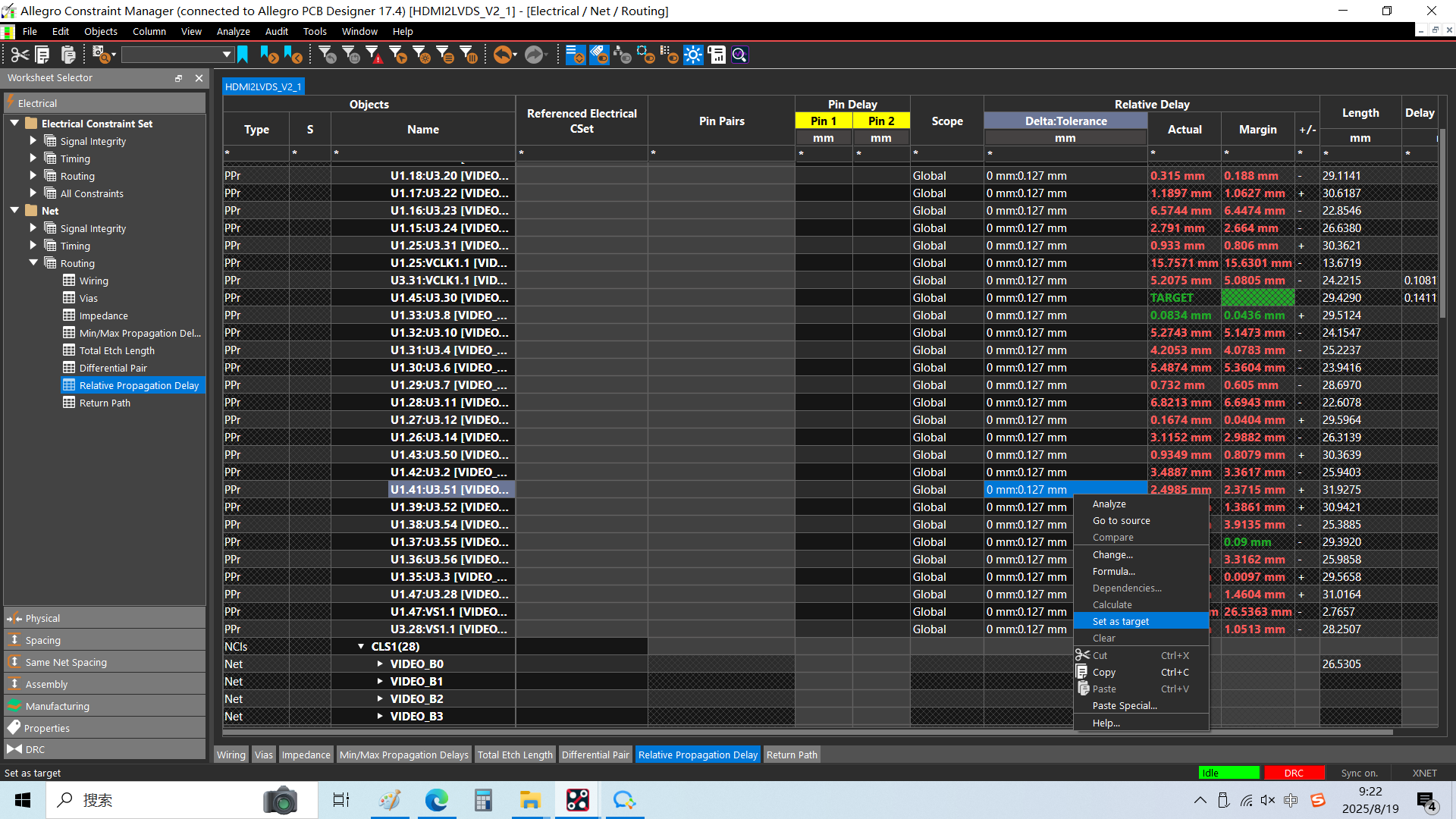

 7，我这里的基准选的是最长的走线，大家自行根据设计要求来设定
