ALLEGRO如何手动添加元器件与放置元器件，手动添加网络

此方法不建议大家使用，比修改原理图重新导网表要麻烦些

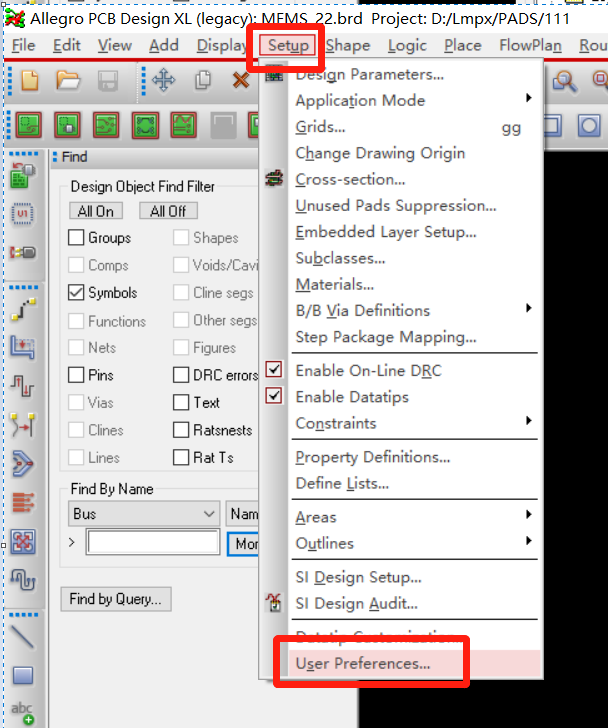

1，设置软件

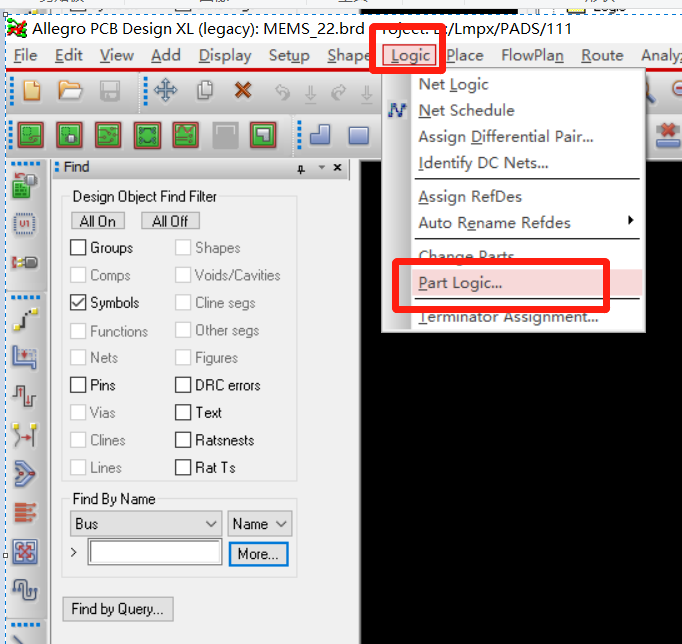

 2，下图做个说明，任何与逻辑门相关的都是在LOGIC里修改







3



4.下图做个说明，这是以C0402为例，第4步的PACKAGE栏里填写封装，可以在Physical packages里面搜索查找







 下面做一个错误提示说明，下图的错误信息意思是REFDES位号重复，不能添加







下图错误信息是说找不到DEVICE值，不能添加







下图错误信息是说PACKAGE不能为空白的

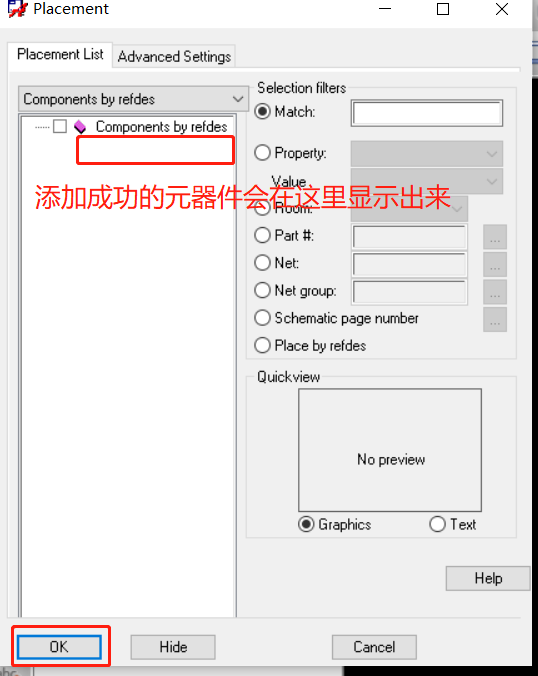

手动添加元器件，下图







 下图手动添加网络
