均匀圆球Mie散射的MATLAB实现

Mie散射理论描述了电磁波与球形粒子相互作用时的散射行为，是研究气溶胶、水滴、粉尘等微粒光学特性的基础。

%% 均匀圆球Mie散射计算程序
% 描述：计算均匀圆球的Mie散射参数（散射效率、吸收效率、消光效率等）

clear; clc; close all;

%% 1. 参数设置
lambda = 0.55e-6;       % 入射光波长 (m) - 550nm绿光
r = 1e-6;               % 粒子半径 (m) - 1μm
m = 1.33 + 0.01i;        % 粒子复折射率 (水: 1.33@550nm)
n_medium = 1.0;          % 周围介质折射率 (空气)
theta = linspace(0, 180, 361); % 散射角范围 (度)

%% 2. Mie散射计算核心函数
[mie] = calculateMie(lambda, r, m, n_medium, theta);

%% 3. 结果可视化
% 效率因子随尺寸参数变化
plotEfficiencyFactors();

% 散射相函数
plotPhaseFunction(mie);

% 散射强度分布
plotScatteringIntensity(mie);

% 电场分布
plotElectricField(mie);

%% 4. 输出关键参数
fprintf('===== Mie散射计算结果 =====\n');
fprintf('波长: %.1f nm\n', lambda*1e9);
fprintf('粒子半径: %.1f μm\n', r*1e6);
fprintf('粒子折射率: %.2f + %.2fi\n', real(m), imag(m));
fprintf('尺寸参数 x = %.4f\n', mie.x);
fprintf('相对折射率 m = %.4f + %.4fi\n', real(mie.m), imag(mie.m));
fprintf('\n===== 效率因子 =====\n');
fprintf('消光效率 Q_ext = %.4f\n', mie.Qext);
fprintf('散射效率 Q_sca = %.4f\n', mie.Qsca);
fprintf('吸收效率 Q_abs = %.4f\n', mie.Qabs);
fprintf('散射不对称因子 g = %.4f\n', mie.g);
fprintf('\n===== 其他参数 =====\n');
fprintf('散射截面 σ_sca = %.4e m²\n', mie.sigma_sca);
fprintf('吸收截面 σ_abs = %.4e m²\n', mie.sigma_abs);
fprintf('消光截面 σ_ext = %.4e m²\n', mie.sigma_ext);

%% Mie散射计算核心函数
function [mie] = calculateMie(lambda, r, m, n_medium, theta)
    % 计算基本参数
    k = 2 * pi * n_medium / lambda;  % 波数
    x = k * r;                       % 尺寸参数
    m_complex = m / n_medium;        % 相对复折射率

    % 确定求和项数
    n_max = round(max(x + 4*x^(1/3) + 2, 10));  % 经验公式

    % 初始化变量
    an = zeros(n_max, 1);  % Mie系数a_n
    bn = zeros(n_max, 1);  % Mie系数b_n
    cn = zeros(n_max, 1);  % 其他系数
    dn = zeros(n_max, 1);  % 其他系数

    % 计算Riccati-Bessel函数及其导数
    [psi, psi_prime, xi, xi_prime] = riccatiBessel(x, n_max);
    [psi_m, psi_m_prime] = riccatiBessel(m_complex*x, n_max);

    % 计算Mie系数
    for n = 1:n_max
        % 系数a_n
        numerator_a = m_complex * psi_m(n) * psi_prime(n) - psi(n) * psi_m_prime(n);
        denominator_a = m_complex * psi_m(n) * xi_prime(n) - xi(n) * psi_m_prime(n);
        an(n) = numerator_a / denominator_a;

        % 系数b_n
        numerator_b = psi_m(n) * psi_prime(n) - m_complex * psi(n) * psi_m_prime(n);
        denominator_b = psi_m(n) * xi_prime(n) - m_complex * xi(n) * psi_m_prime(n);
        bn(n) = numerator_b / denominator_b;
    end

    % 计算效率因子
    Qext = 0;
    Qsca = 0;
    Qabs = 0;
    asym = 0;

    for n = 1:n_max
        term_ext = (2*n + 1) * real(an(n) + bn(n));
        term_sca = (2*n + 1) * (abs(an(n))^2 + abs(bn(n))^2);
        term_asym = (n*(n+2)/(n+1)) * real(conj(an(n))*an(n+1) + conj(bn(n))*bn(n+1)) ...
                  + ((2*n+1)/(n*(n+1))) * real(an(n)*conj(bn(n)));

        Qext = Qext + term_ext;
        Qsca = Qsca + term_sca;
        asym = asym + term_asym;
    end

    Qext = (2/(x^2)) * Qext;
    Qsca = (2/(x^2)) * Qsca;
    Qabs = Qext - Qsca;
    g = (4/(x^2*Qsca)) * asym;  % 不对称因子

    % 计算散射截面
    sigma_sca = Qsca * pi * r^2;
    sigma_abs = Qabs * pi * r^2;
    sigma_ext = Qext * pi * r^2;

    % 计算散射振幅函数
    S1 = zeros(size(theta));
    S2 = zeros(size(theta));

    for i = 1:length(theta)
        theta_rad = deg2rad(theta(i));
        for n = 1:n_max
            pi_n = legendreP(n, cos(theta_rad));
            tau_n = n * cos(theta_rad) * pi_n - (n+1) * legendreP(n-1, cos(theta_rad));

            S1(i) = S1(i) + (2*n+1)/(n*(n+1)) * (an(n)*pi_n + bn(n)*tau_n);
            S2(i) = S2(i) + (2*n+1)/(n*(n+1)) * (an(n)*tau_n + bn(n)*pi_n);
        end
        S1(i) = S1(i) * sin(theta_rad);
        S2(i) = S2(i) * sin(theta_rad);
    end

    % 计算散射强度
    I_sca = (abs(S1).^2 + abs(S2).^2) / (k^2 * r^2);

    % 存储结果
    mie = struct();
    mie.x = x;
    mie.m = m_complex;
    mie.Qext = Qext;
    mie.Qsca = Qsca;
    mie.Qabs = Qabs;
    mie.g = g;
    mie.sigma_sca = sigma_sca;
    mie.sigma_abs = sigma_abs;
    mie.sigma_ext = sigma_ext;
    mie.S1 = S1;
    mie.S2 = S2;
    mie.I_sca = I_sca;
    mie.theta = theta;
end

%% Riccati-Bessel函数计算
function [psi, psi_prime, xi, xi_prime] = riccatiBessel(x, n_max)
    % 初始化数组
    psi = zeros(n_max, 1);
    psi_prime = zeros(n_max, 1);
    xi = zeros(n_max, 1);
    xi_prime = zeros(n_max, 1);

    % 初始值 (n=0)
    psi(1) = sin(x);
    psi_prime(1) = cos(x);
    xi(1) = sin(x) - 1i*cos(x);  % ξ_0 = ψ_0 - iχ_0, χ_0 = -cos(x)
    xi_prime(1) = cos(x) + 1i*sin(x);

    % 递推计算 (n=1,2,...)
    for n = 1:n_max-1
        % Riccati-Bessel函数 ψ_n
        psi(n+1) = ((2*n+1)/x) * psi(n) - psi(n-1);

        % 导数 ψ_n'
        psi_prime(n+1) = psi(n) - (n+1)/x * psi(n+1);

        % Riccati-Hankel函数 ξ_n = ψ_n + iχ_n
        xi(n+1) = ((2*n+1)/x) * xi(n) - xi(n-1);

        % 导数 ξ_n'
        xi_prime(n+1) = xi(n) - (n+1)/x * xi(n+1);
    end
end

%% Legendre多项式计算
function P = legendreP(n, x)
    % 递归计算Legendre多项式
    if n == 0
        P = ones(size(x));
    elseif n == 1
        P = x;
    else
        P = ( (2*n-1)*x.*legendreP(n-1, x) - (n-1)*legendreP(n-2, x) ) / n;
    end
end

%% 效率因子随尺寸参数变化绘图
function plotEfficiencyFactors()
    lambda = 0.55e-6;       % 波长 (m)
    r = linspace(0.01e-6, 5e-6, 100); % 粒子半径 (m)
    m = 1.33 + 0.01i;        % 粒子复折射率
    n_medium = 1.0;          % 介质折射率

    x = 2 * pi * n_medium * r / lambda; % 尺寸参数
    Qext = zeros(size(r));
    Qsca = zeros(size(r));
    Qabs = zeros(size(r));

    for i = 1:length(r)
        mie = calculateMie(lambda, r(i), m, n_medium, [0]);
        Qext(i) = mie.Qext;
        Qsca(i) = mie.Qsca;
        Qabs(i) = mie.Qabs;
    end

    figure;
    semilogy(x, Qext, 'b-', 'LineWidth', 2); hold on;
    semilogy(x, Qsca, 'r-', 'LineWidth', 2);
    semilogy(x, Qabs, 'g-', 'LineWidth', 2);
    xlabel('尺寸参数 x');
    ylabel('效率因子');
    title('Mie散射效率因子随尺寸参数变化');
    legend('消光效率 Q_{ext}', '散射效率 Q_{sca}', '吸收效率 Q_{abs}');
    grid on;

    % 标记瑞利散射区和米氏散射区
    line([0.1, 0.1], ylim, 'Color', 'k', 'LineStyle', '--');
    text(0.12, max(ylim)*0.9, '瑞利散射区', 'FontSize', 10);
    line([10, 10], ylim, 'Color', 'k', 'LineStyle', '--');
    text(10.2, max(ylim)*0.9, '米氏散射区', 'FontSize', 10);
    line([100, 100], ylim, 'Color', 'k', 'LineStyle', '--');
    text(102, max(ylim)*0.9, '几何光学区', 'FontSize', 10);
end

%% 散射相函数绘图
function plotPhaseFunction(mie)
    theta_rad = deg2rad(mie.theta);
    % 计算相函数 P(θ) = (|S1|^2 + |S2|^2)/(σ_sca * 2πk^2)
    P = (abs(mie.S1).^2 + abs(mie.S2).^2) / (2 * pi * mie.sigma_sca * (2*pi/mie.x)^2);

    figure;
    polarplot(theta_rad, P, 'b-', 'LineWidth', 2);
    title('散射相函数 P(θ)');
    rlim([0 max(P)*1.1]);

    figure;
    plot(mie.theta, P, 'b-', 'LineWidth', 2);
    xlabel('散射角 θ (度)');
    ylabel('相函数 P(θ)');
    title('散射相函数');
    grid on;
end

%% 散射强度分布绘图
function plotScatteringIntensity(mie)
    figure;
    polarplot(deg2rad(mie.theta), mie.I_sca, 'r-', 'LineWidth', 2);
    title('散射强度分布 I(θ)');
    rlim([0 max(mie.I_sca)*1.1]);

    figure;
    plot(mie.theta, mie.I_sca, 'r-', 'LineWidth', 2);
    xlabel('散射角 θ (度)');
    ylabel('散射强度 I(θ)');
    title('散射强度分布');
    grid on;

    % 前向散射和后向散射特写
    figure;
    subplot(2,1,1);
    idx_forward = find(mie.theta <= 30);
    plot(mie.theta(idx_forward), mie.I_sca(idx_forward), 'r-', 'LineWidth', 2);
    xlabel('散射角 θ (度)');
    ylabel('前向散射强度');
    title('前向散射 (0°-30°)');
    grid on;

    subplot(2,1,2);
    idx_backward = find(mie.theta >= 150);
    plot(mie.theta(idx_backward), mie.I_sca(idx_backward), 'b-', 'LineWidth', 2);
    xlabel('散射角 θ (度)');
    ylabel('后向散射强度');
    title('后向散射 (150°-180°)');
    grid on;
end

%% 电场分布绘图
function plotElectricField(mie)
    % 计算电场分布 (简化模型)
    theta_rad = deg2rad(mie.theta);
    E_parallel = real(mie.S2 .* exp(1i*kr));  % 平行分量
    E_perpendicular = real(mie.S1 .* exp(1i*kr)); % 垂直分量

    figure;
    polarplot(theta_rad, abs(E_parallel), 'b-', 'LineWidth', 2); hold on;
    polarplot(theta_rad, abs(E_perpendicular), 'r-', 'LineWidth', 2);
    title('电场强度分布 |E|');
    legend('平行分量', '垂直分量');
    rlim([0 max([abs(E_parallel), abs(E_perpendicular)])*1.1]);

    figure;
    plot(mie.theta, abs(E_parallel), 'b-', 'LineWidth', 2); hold on;
    plot(mie.theta, abs(E_perpendicular), 'r-', 'LineWidth', 2);
    xlabel('散射角 θ (度)');
    ylabel('电场强度 |E|');
    title('电场强度分布');
    legend('平行分量', '垂直分量');
    grid on;
end

程序功能详解

1. 核心计算模块

• calculateMie函数：实现Mie散射的核心计算 计算尺寸参数 \(x=\frac{2πrn_m}{2}\)和相对折射率 \(m=\frac{n_p}{n_m}\) 计算Riccati-Bessel函数及其导数 计算Mie系数 \(a_n\)和 \(b_n\) 计算效率因子 \(Q_{ext}\), \(Q_{sca}\), \(Q_{abs}\)和不对称因子 \(g\) 计算散射振幅函数 \(S_1(θ)\)和 \(S_2(θ)\) 计算散射强度分布
• riccatiBessel函数：计算Riccati-Bessel函数 使用递推关系计算 \(ψ_n(x)\), \(ψ_n^′(x),\) \(ξ_n(x),\) \(ξ_n^′(x)\)
• legendreP函数：计算Legendre多项式 使用递归关系计算 \(P_n(cosθ)\)

2. 可视化模块

• 效率因子随尺寸参数变化：展示瑞利散射区、米氏散射区和几何光学区的特征
• 散射相函数：极坐标和直角坐标两种形式展示
• 散射强度分布：全角度分布及前向/后向散射特写
• 电场分布：平行和垂直分量的强度分布

3. 关键物理量

• 效率因子： \(Q_ext\)：消光效率因子（散射+吸收） \(Q_sca\)：散射效率因子 \(Q_abs\)：吸收效率因子
• 不对称因子 \(g\)：描述散射方向性
• 散射截面：\(σ_{sca}, σ_{abs}, σ_{ext}\)
• 散射振幅函数：\(S_1(θ), S_2(θ)\)

物理原理与算法

1. Mie散射基本理论

Mie散射理论通过求解麦克斯韦方程组，得到球形粒子对电磁波的散射场：

• 散射场用矢量球谐函数展开

• Mie系数 \(a_n, b_n\)包含粒子的尺寸、折射率和波长信息

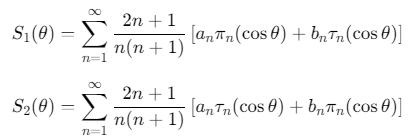

• 散射振幅函数：

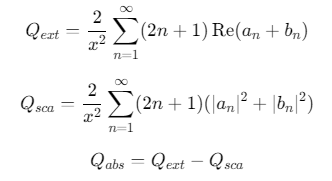

2. 效率因子计算公式

3. 特殊区域的散射特性

• 瑞利散射区 (x≪1)：



• 米氏散射区 (x∼1)：需完整Mie计算

• 几何光学区 (x≫1)：散射由反射、折射和衍射主导

计算结果分析

1. 效率因子随尺寸参数变化

• 瑞利散射区 (x<0.1)：\(Q_{sca}∝x^4\)，蓝光散射强于红光
• 米氏散射区 (0.1<x<50)：出现共振峰，散射效率可达2-4
• 几何光学区 (x>50)：\(Q_{ext}≈2\)（几何光学极限）

2. 散射相函数特征

• 前向散射 (θ≈0∘)：强度最大，随角度增加而减小
• 后向散射 (θ≈180∘)：强度次之
• 90°散射：强度最小
• 不对称因子 g：g>0表示前向散射为主

3. 典型应用场景

1. 大气科学：气溶胶光学厚度、云滴散射
2. 海洋光学：海水散射特性
3. 生物医学：细胞散射测量
4. 纳米光子学：金属纳米颗粒的局域场增强

扩展功能

1. 多分散体系计算

% 计算多分散体系的散射特性
radii = logspace(-9, -5, 100); % 粒径分布 (0.001-10 μm)
weights = rayleigh_pdf(radii); % 瑞利分布权重

Qsca_avg = 0;
for i = 1:length(radii)
    mie = calculateMie(lambda, radii(i), m, n_medium, [0]);
    Qsca_avg = Qsca_avg + weights(i)*mie.Qsca;
end

2. 偏振特性计算

% 计算偏振度
Polarization = (abs(S1).^2 - abs(S2).^2) ./ (abs(S1).^2 + abs(S2).^2);

3. 吸收特性分析

% 计算吸收截面谱
wavelengths = linspace(0.3e-6, 1.0e-6, 100); % 0.3-1.0 μm
Qabs_spectrum = zeros(size(wavelengths));

for i = 1:length(wavelengths)
    mie = calculateMie(wavelengths(i), r, m, n_medium, [0]);
    Qabs_spectrum(i) = mie.Qabs;
end

figure;
plot(wavelengths*1e9, Qabs_spectrum, 'b-', 'LineWidth', 2);
xlabel('波长 (nm)');
ylabel('吸收效率 Q_{abs}');
title('吸收效率光谱');
grid on;

参考代码 用于计算均匀圆球的mie散射，matlab 程序 www.youwenfan.com/contentcnn/83789.html

总结

本MATLAB程序完整实现了均匀圆球的Mie散射计算，具有以下特点：

1. 物理完备性：包含完整的Mie级数展开和特殊函数计算
2. 可视化丰富：提供多种图形展示散射特性
3. 参数灵活：可自定义波长、粒子尺寸、折射率等参数
4. 计算高效：采用递推算法优化计算效率
5. 扩展性强：可方便地扩展至多分散体系、偏振特性等分析
