PolarFire SOC Auto Update 和 IAP 文档阅读(六) Back Level Protection



 文档来自：PolarFire FPGA and PolarFire SoC FPGA Programming User Guide

 PolarFire SOC Auto Update 和 IAP 文档阅读一 - 所长 - 博客园

PolarFire SOC Auto Update 和 IAP 文档阅读二 - 所长 - 博客园

PolarFire SOC Auto Update 和 IAP 文档阅读(三) AUTO UPDATE - 所长 - 博客园

PolarFire SOC Auto Update 和 IAP 文档阅读(四) IAP - 所长 - 博客园

PolarFire SOC Auto Update 和 IAP 文档阅读(五) AUTO recovery - 所长 - 博客园

 PolarFire SOC Auto Update 和 IAP 文档阅读(六) Back Level Protection - 所长 - 博客园



Bypassing the Back Level Protection



若在 “配置安全”（Configure Security）工具中启用了回退版本保护（Back Level Protection），则可在使用 Libero 导出 SPI 比特流时绕过该保护。

为防止编程恢复失败，请启用 “为恢复 / 黄金比特流绕过回退版本保护（仅限 SPI 文件）” 选项（Bypass the Back Level Protection for Recovery/Golden bitstream），如下图所示。

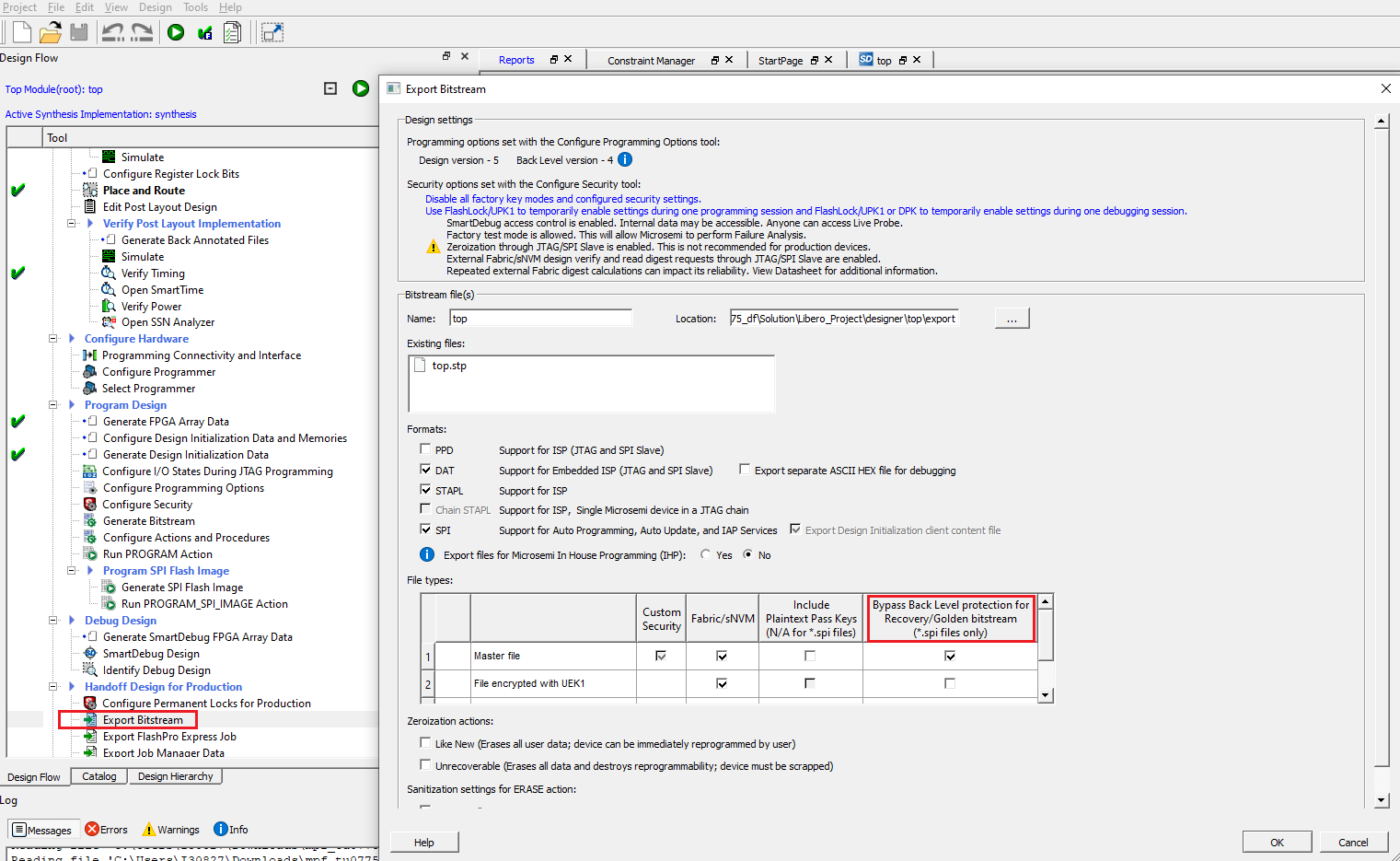

 图 4-1. PolarFire® FPGA—— 选择 “绕过回退版本保护” 功能

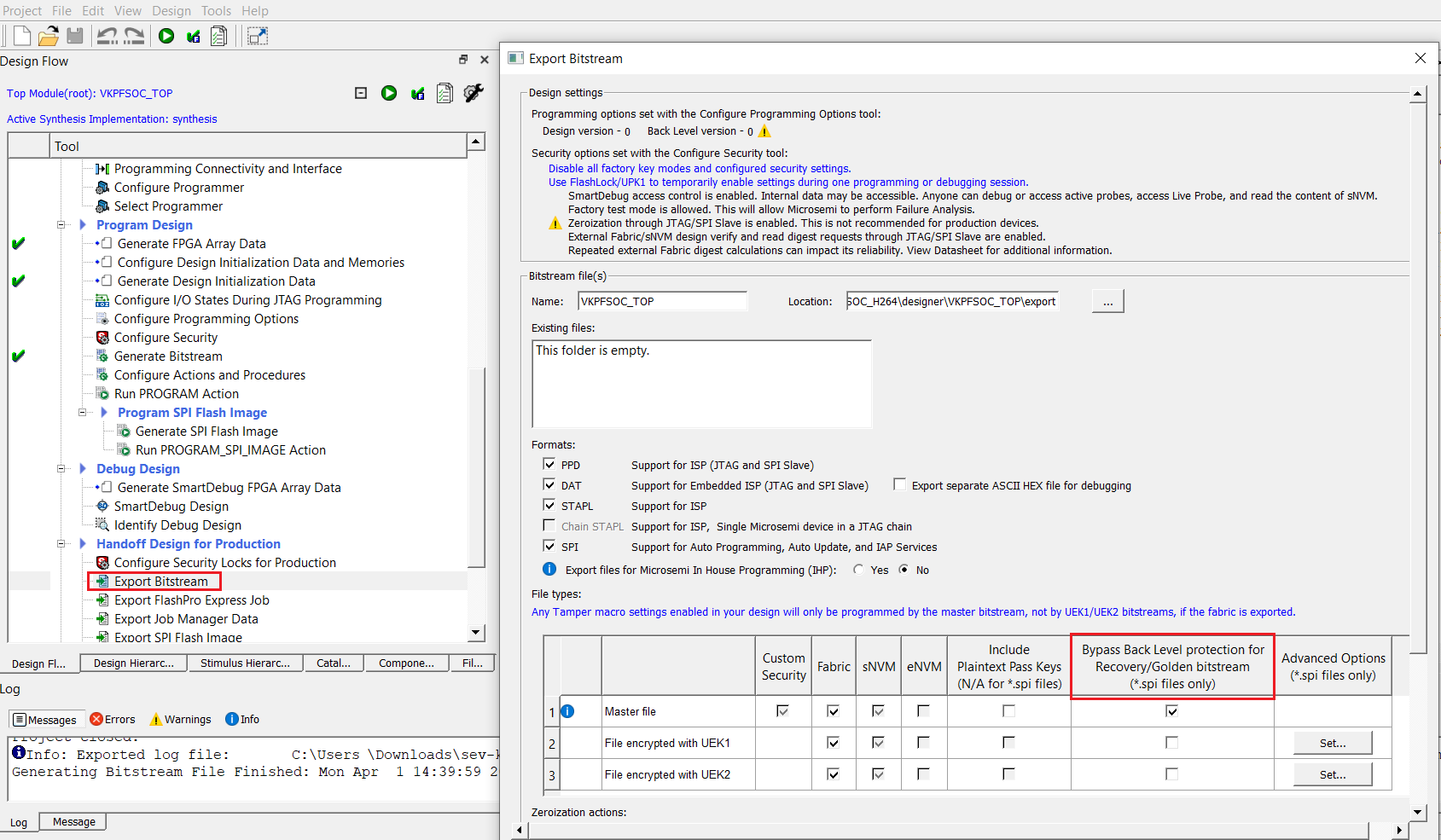

图 4-2. PolarFire® SoC FPGA—— 选择 “绕过回退版本保护” 功能









当使用设计和内存初始化数据将 SPI 比特流添加到 SPI 闪存时，工具会在该比特流中显示回退版本保护绕过功能的状态，如下图所示。

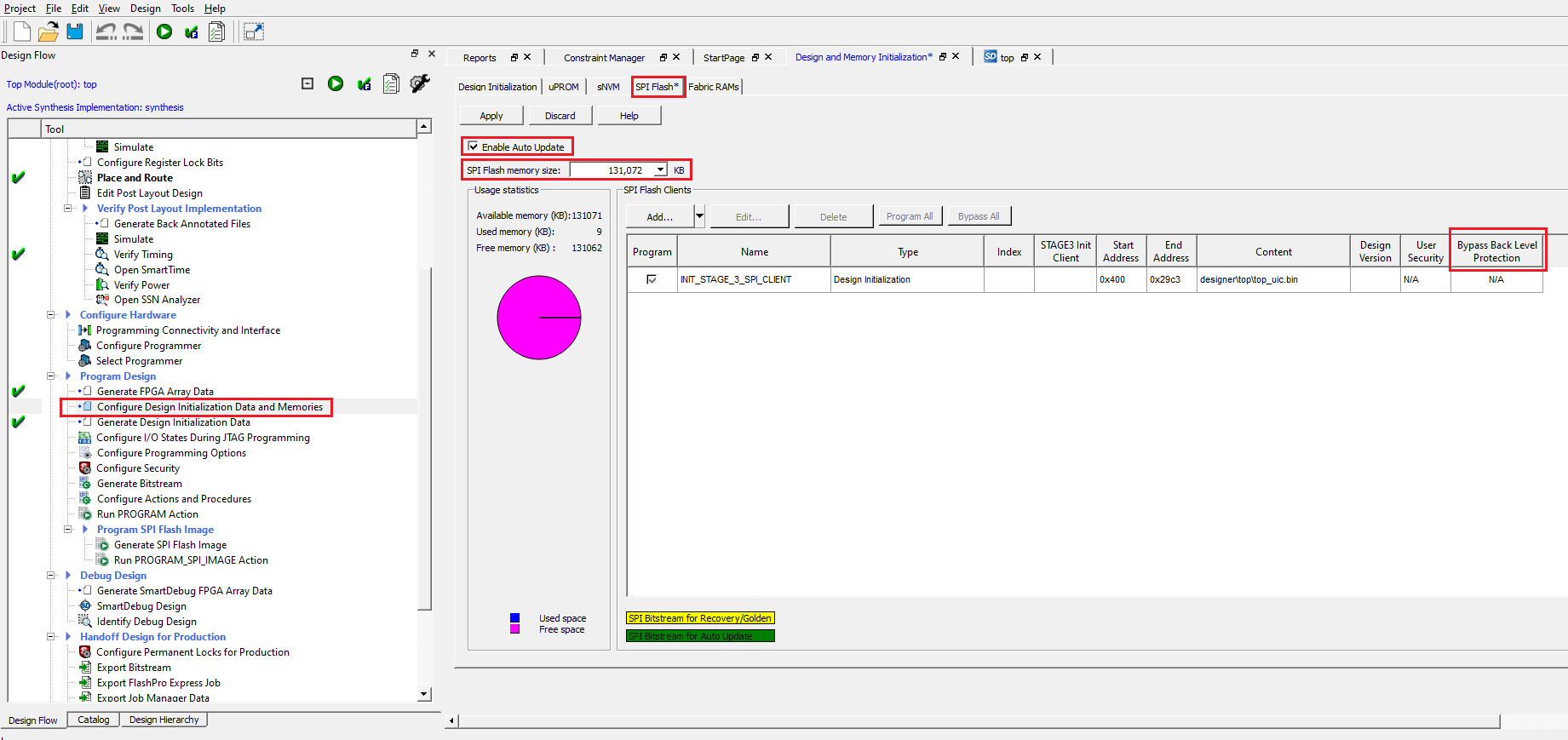

 图 4-3. 回退版本保护绕过功能的状态

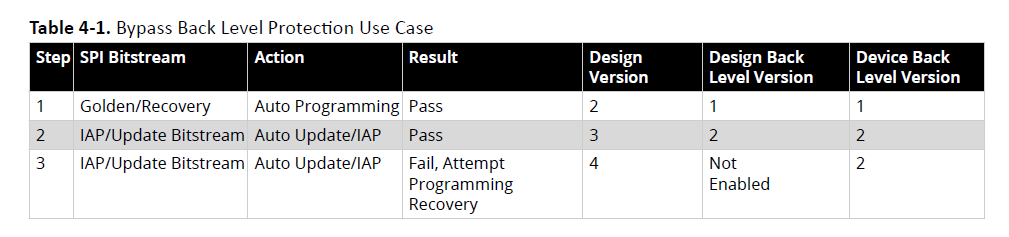

4.1. Bypass Back Level Protection Use Case

4.1.  绕过回退版本保护的用例



步骤说明如下：



1. 器件使用版本 2、回退版本 1的比特流完成编程，当前器件的回退版本设置为 1。
2. 随后，器件使用版本 3、回退版本 2的比特流进行更新，当前器件的回退版本更新为 2。
3. 器件尝试使用版本 4 的比特流进行自我更新，但更新失败。在此情况下，器件会尝试使用版本 2 的黄金 / 恢复比特流进行恢复 —— 但此次恢复同样会失败，原因是当前器件的回退版本保护已设置为 2，而黄金 / 恢复比特流的版本与回退版本相等。

   为避免因回退版本保护导致编程恢复失败，必须为黄金 / 恢复比特流启用 “绕过回退版本保护” 功能（参见图 4-1）。





下面是 AI 的总结：



一、回退版本保护

1、回退版本保护的作用
回退版本保护是在 “Configure Security” 工具中启用的安全机制，其核心逻辑是：仅允许器件编程版本严格高于当前设备回退版本的比特流，防止旧版本固件被误写入，保障系统版本的向前兼容性。启用后，若待编程比特流版本≤设备当前回退版本，器件会拒绝编程操作。

2、需绕过保护的核心场景
当编程失败（如自动更新 / IAP 过程断电、镜像损坏）需触发编程恢复流程时，恢复所用的 “黄金镜像（Golden Image）” 或 “恢复镜像（Recovery Image）” 版本可能与设备当前回退版本相等（甚至更低）。此时，回退版本保护会阻止恢复镜像的编程，导致恢复失败，因此需为这类特殊镜像绕过该保护机制。



二、关键操作：如何绕过回退版本保护

绕过操作需在Libero SoC 工具导出 SPI 比特流时配置，核心步骤如下：



1. 前提条件：已在 “Configure Security” 工具中启用 “Back Level Protection”，且需为 “恢复 / 黄金镜像（仅 SPI 格式文件）” 配置绕过；
2. 操作路径：在 Libero SoC 中导出 SPI 比特流时，勾选 “Bypass the Back Level Protection for Recovery/Golden bitstream (SPI files only) ” 选项（界面参考文档中 “Figure 4-1. PolarFire® FPGA—Selecting Bypass Back Level Protection Feature” 和 “Figure 4-2. PolarFire® SoC FPGA—Selecting Bypass Back Level Protection Feature”）；
3. 状态验证：当含绕过配置的 SPI 比特流通过 “Design and Memory Initialization” 功能添加到外部 SPI 闪存时，Libero 工具会在界面中显示 “回退版本保护绕过” 的启用状态（参考 “Figure 4-3. Status of Bypass Back Level Protection”），可直观确认配置是否生效。

三、实际应用案例：绕过保护的具体作用

文档通过 “Table 4-1. Bypass Back Level Protection Use Case” 展示了典型场景，核心流程如下：



1. 步骤 1（初始编程）：器件用版本 2、回退版本 1 的黄金镜像编程，设备当前回退版本设为 1；
2. 步骤 2（正常更新）：器件用版本 3、回退版本 2 的更新镜像编程，设备当前回退版本更新为 2；
3. 步骤 3（恢复失败与解决）：
   • 器件尝试用版本 4 的更新镜像编程失败，触发恢复流程，尝试用版本 2 的黄金镜像恢复；
   • 未绕过保护时：因黄金镜像版本 2 = 设备当前回退版本 2，回退版本保护阻止恢复，导致恢复失败；
   • 启用绕过保护后：黄金镜像不受回退版本限制，恢复流程正常执行，避免器件因保护机制陷入 “无法恢复” 的空白状态。



四、核心注意事项

• 适用范围限制：仅支持为 “恢复 / 黄金镜像” 的SPI 格式文件绕过保护，其他格式（如 DAT、JOB）不支持；
• 工具依赖：所有绕过配置需在 Libero SoC 中完成，且需确保工具版本支持该功能（建议参考 Libero SoC 文档确认兼容性）；
• 安全关联性：绕过操作仅针对 “恢复场景” 的特定镜像，不影响其他常规镜像的回退版本保护，平衡了恢复灵活性与系统安全性。
