PolarFire SOC Auto Update 和 IAP 文档阅读(三) AUTO UPDATE

 文档来自：PolarFire FPGA and PolarFire SoC FPGA Programming User Guide

PolarFire SOC Auto Update 和 IAP 文档阅读一 - 所长 - 博客园

PolarFire SOC Auto Update 和 IAP 文档阅读二 - 所长 - 博客园

PolarFire SOC Auto Update 和 IAP 文档阅读(三) AUTO UPDATE - 所长 - 博客园

PolarFire SOC Auto Update 和 IAP 文档阅读(四) IAP - 所长 - 博客园

PolarFire SOC Auto Update 和 IAP 文档阅读(五) AUTO recovery - 所长 - 博客园

 PolarFire SOC Auto Update 和 IAP 文档阅读(六) Back Level Protection - 所长 - 博客园



3.3.3. Auto Update

　　

自动更新（Auto Update）的触发条件与核心流程

要实现自动更新，需先满足一个基础前提：必须在用户设计中启用自动更新功能（若未启用，即使满足其他条件也不会触发更新）。



具体流程在设备上电时启动，分为两步核心逻辑：



1. 镜像版本选择：设备会读取存储在 SPI 目录中的 “前两个镜像”，并从中筛选出 “版本更新的镜像”（即版本号更高的那个）；
2. 更新触发判断：将筛选出的 “更新版本镜像” 与设备当前已编程的镜像版本对比 —— 若两者版本不一致，自动更新随即触发；若版本一致，则不进行更新。

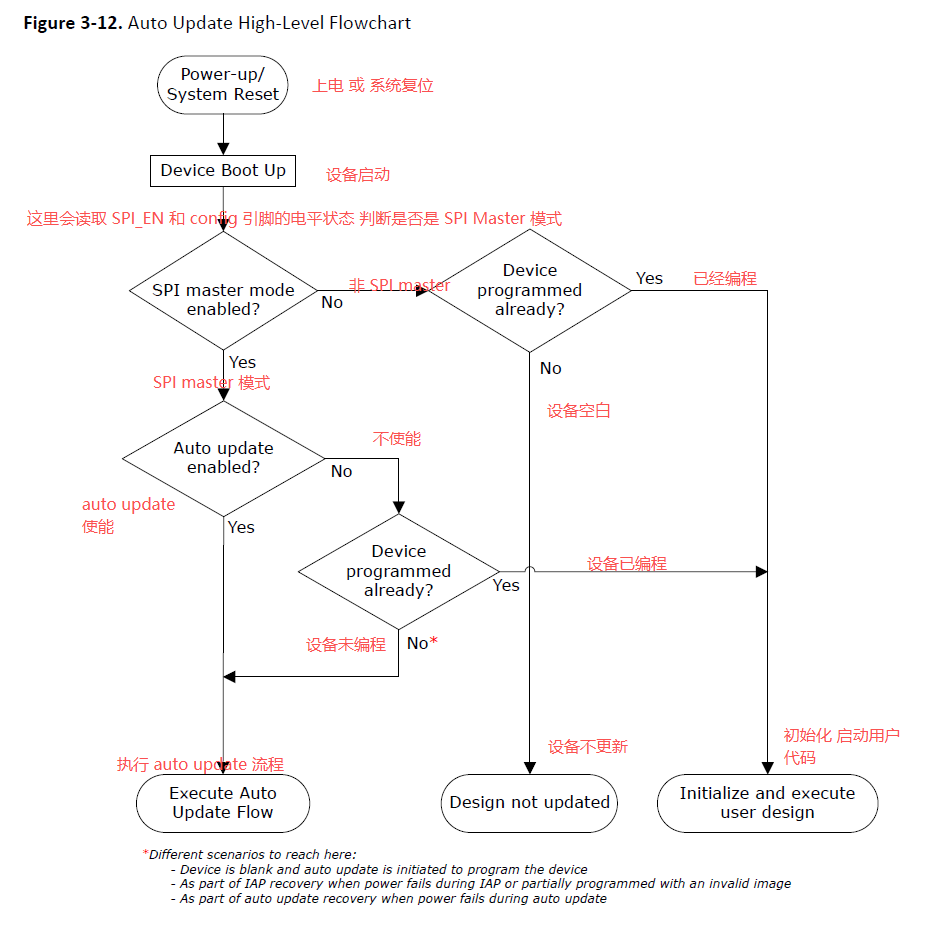

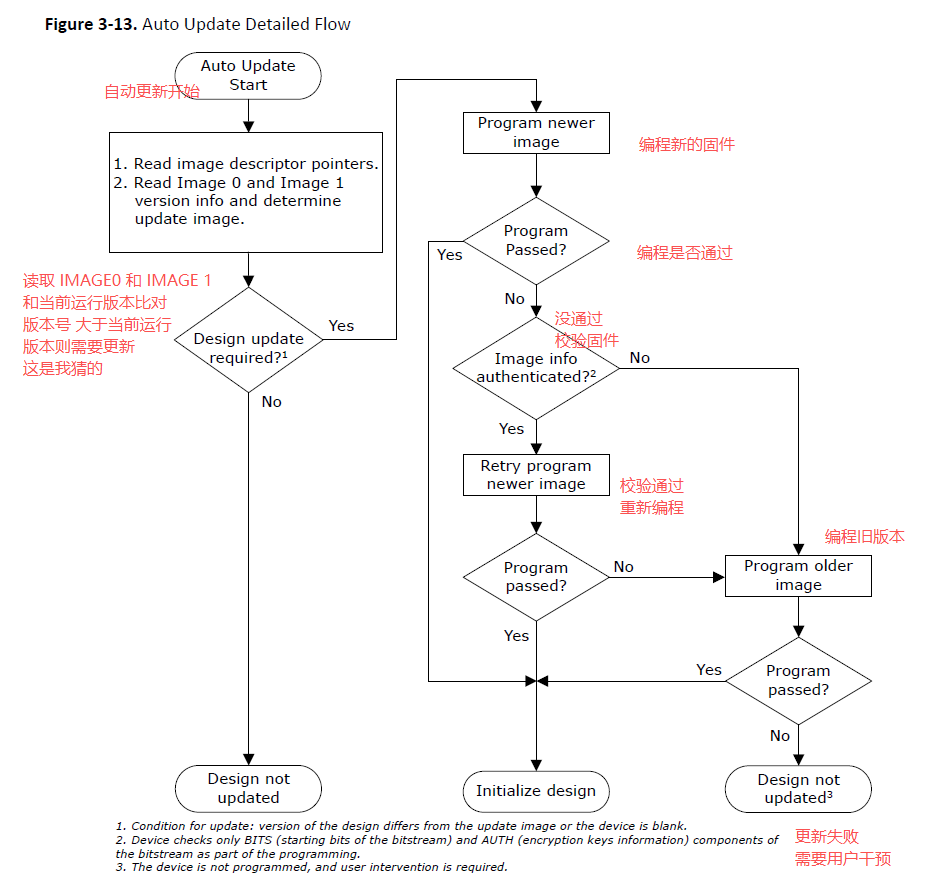

文中提及的 “下图”（the following figure）展示了自动更新编程的 “高层级流程”（即从上电检测到触发更新的整体框架，而非底层细节步骤）。





1. 场景一：设备空白且启动自动更新来编程设备

• 前提（设备状态）：设备为 “空白状态”（即未被编程过，内部无有效镜像或配置数据）；
• 触发原因：主动启动 “自动更新（Auto Update）” 功能；
• 场景目的：利用自动更新，将 SPI 闪存中存储的有效编程镜像写入空白设备，完成设备的首次编程配置（让空白设备具备基础功能）。

2. 场景二：IAP 恢复的一部分 ——IAP 期间断电或编程部分无效镜像时

• 前提（触发背景）：处于 “IAP（在应用编程）过程中”（即设备已在运行，正通过 IAP 更新镜像）；
• 触发原因：IAP 过程中发生异常中断 —— 要么是突然断电，要么是仅编程了 “部分无效镜像”（镜像未完整写入或数据损坏，无法正常运行）；
• 场景目的：进入 “IAP 恢复流程”，修复 IAP 中断导致的异常状态，确保设备能重新加载有效镜像，恢复正常运行（属于 IAP 故障后的补救机制）。

3. 场景三：自动更新恢复的一部分 —— 自动更新期间断电时

• 前提（触发背景）：处于 “自动更新（Auto Update）过程中”（而非 IAP 过程）；
• 触发原因：自动更新执行期间突然断电，导致更新中断（镜像未完整写入或配置未完成）；
• 场景目的：进入 “自动更新恢复流程”，补全中断的更新操作或加载备用有效镜像，修复自动更新中断的问题，避免设备因更新失败陷入异常状态。

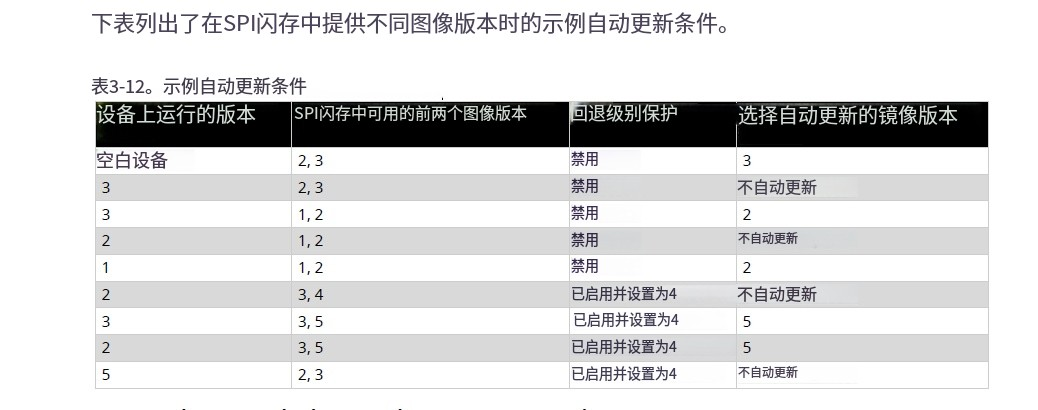

该表格（表 3-12：自动更新条件示例）的核心作用是通过具体场景示例，直观展示当 SPI 闪存中存在不同版本的镜像时，自动更新（Auto Update）是否会触发，帮助理解自动更新的版本判断逻辑。





看了后面的文档， 回退等级保护， 是指 编程失败时 ，回退等级有一个值 ， 只能选择    大于这个值的版本；

注：  重点：  根据上面图 可知：  当使能 auto update 时， SPI FLASH 里 存储的镜像是  1和2 ， 当前 设备镜像是 3 ， 则 升级成 2 ；



3.3.3.1 空白设备上的自动更新（自动编程）

当空白设备上电或复位（且已启用 SPI 主模式）时，设备会使用最新版本的镜像进行自我编程。此过程称为自动编程。

若空白设备通过自动编程方式，使用 “启用安全功能的比特流” 完成编程，则后续编程只能通过 “自定义启用安全功能的比特流文件（UEK1/UEK2，用户加密密钥 1/2）” 进行。

关于生成启用安全功能的比特流的更多信息，请参阅《向比特流添加用户安全设置》。



3.3.3.2 预编程设备上的自动更新（提问）

在预编程设备上，自动更新也可通过系统服务发起。若设备已预编程，它会将更新镜像与当前已编程的镜像进行比较。若发现更新镜像的版本与当前已编程的版本不同，则会启动自动更新编程。

要在预编程设备上执行自动更新，用户应用程序必须发起系统服务请求。系统控制器会执行该系统服务请求并对设备进行编程。

在以下场景中，用户应用程序无法获取状态码：

• 若自动更新编程成功，设备会自动重启以初始化新版本的设计；
• 若自动更新编程失败，自动更新恢复程序会尝试再次使用有效镜像对设备进行编程。

下表列出了自动更新系统服务请求中的各个字段。

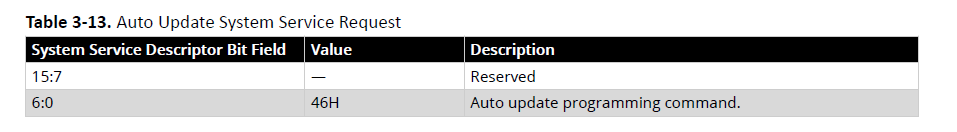

表 3-13：自动更新系统服务请求





当用户设计中未启用自动更新（功能） 时，仍可通过用户应用程序，借助自动更新系统服务将设备更新为最新版本的镜像。

注：若 SPI 控制器未处于主模式（master mode），自动更新系统服务不会生成错误（此为该服务的特殊行为，需注意 —— 通常控制器模式不匹配可能触发报错，但此处例外，排查故障时需避免忽略此特性）。



3.3.3.3 自动更新编程失败后的恢复（提问）

当自动更新编程过程中发生断电时，设备会在下一个启动周期（next boot cycle）重新触发自动更新编程流程，以使用最新版本的镜像对设备进行编程。

 注：若设备尝试编程新版本镜像失败，会先重试一次；重试仍失败后，再使用旧版本镜像对自身进行编程。若自动更新结束后设备仍处于空白状态（未成功编程任何镜像），则不会通过 I/O 接口给出任何指示信号，此时需要人工干预（用户介入排查问题，如检查镜像有效性、SPI 闪存连接等）。

核心恢复逻辑梳理

该小节明确了自动更新编程失败（主要指断电导致的中断）后的 “三级补救机制”，确保设备尽可能恢复正常：

1. 一级恢复：断电中断后，下次启动自动重跑更新流程（优先用最新镜像）；
2. 二级恢复：最新镜像编程失败 → 重试 1 次 → 重试仍失败 → 切换为旧镜像编程；
3. 最终兜底：所有尝试后设备仍空白 → 无 I/O 提示，需人工介入（无自动恢复手段）。

这种设计既保证了故障后的自动容错能力，也明确了 “自动恢复失效” 时的人工处理边界，帮助用户在排查问题时定位场景。





3.3.3.4 在用户设计中启用自动更新选项（提问）

要启用自动更新，请按以下步骤操作：

1. 点击 “配置设计初始化数据和存储器”（Configure Design Initialization Data and Memories），然后选择 “SPI 闪存”（SPI Flash）选项卡。
2. 勾选 “启用自动更新”（Enable Auto Update）复选框。

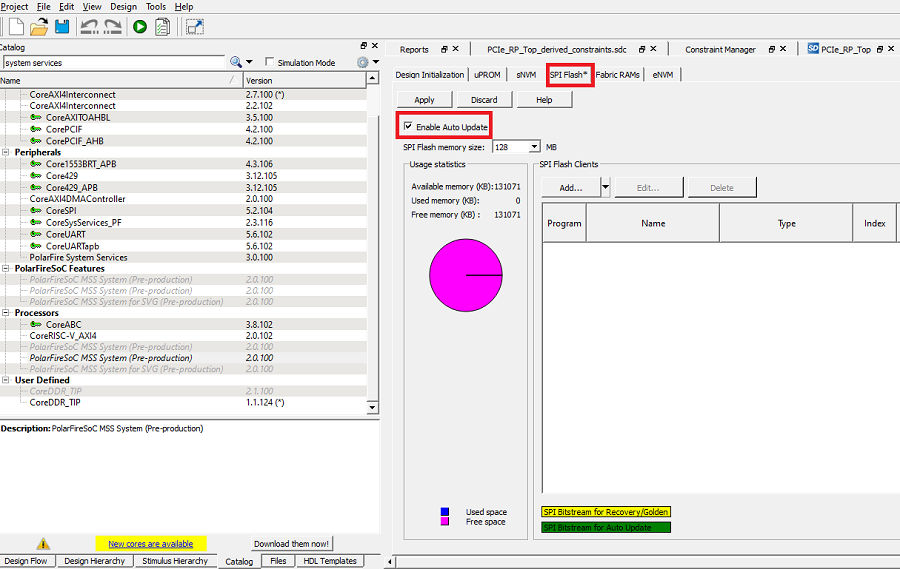

图 3-14：自动更新设置（Figure 3-14. Auto Update Setting）

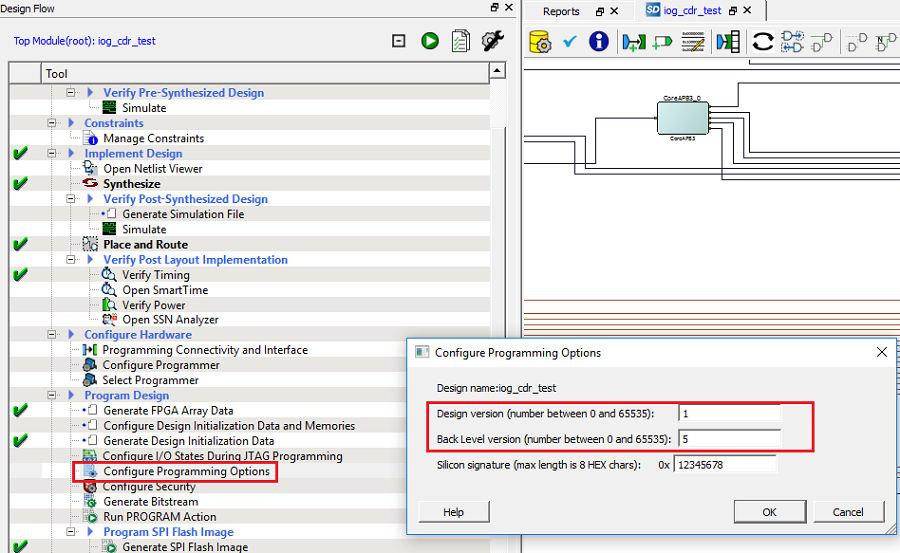

3. 点击 “配置编程选项”（Configure Programming Options），并指定 设计版本（design version）和回溯版本（back level version），如下图所示。



3.3.3.5 自动更新的使用模型

当 SPI 闪存中存在不同版本的编程镜像时，自动更新会被触发（更多信息请参阅《SPI 目录》）。设备通过编程镜像的 “比特 / 版本组件（Bits/Version component）” 来判断版本 —— 该组件位于比特流的起始位置，包含版本信息。

本节介绍三种自动更新使用模型：乒乓模型（ping pong）、黄金镜像模型（golden image） 和单镜像模型（single image）。用户可根据设计需求选择其中任意一种模型。

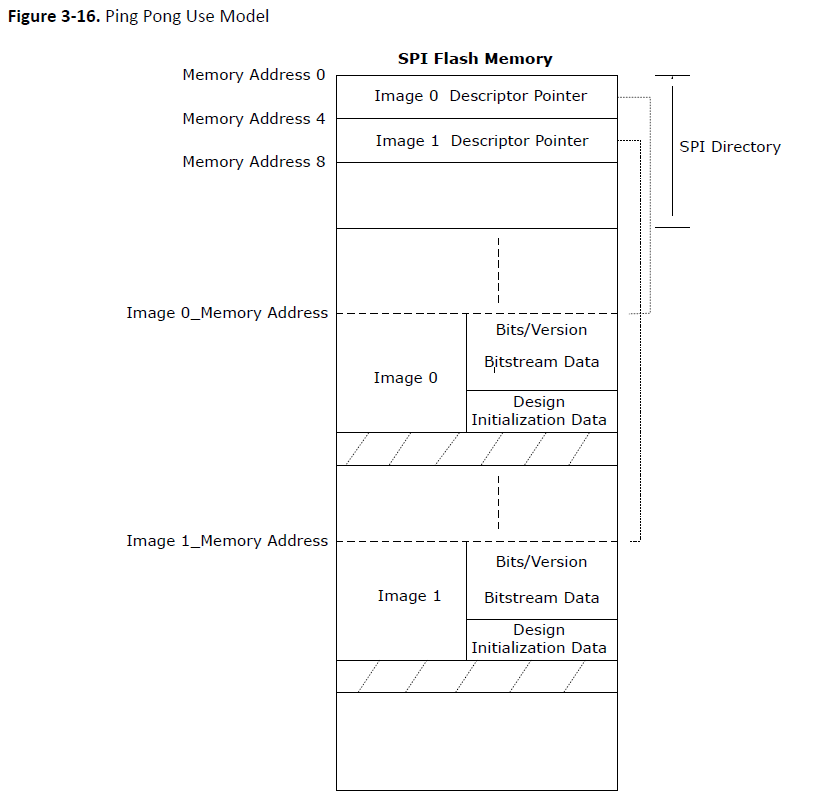

乒乓模型（Ping Pong）

自动更新会使用 SPI 闪存中前两个镜像里的较新版本。当新镜像写入 SPI 闪存时，两个镜像中较旧的那个会被新镜像覆盖。这种方式称为乒乓模型，适用于需要同时保留 “旧版本镜像” 和 “新版本镜像” 的场景 —— 若新镜像运行失败，该模型可支持自动回滚到旧版本镜像。



下图展示了乒乓模型的工作方式。

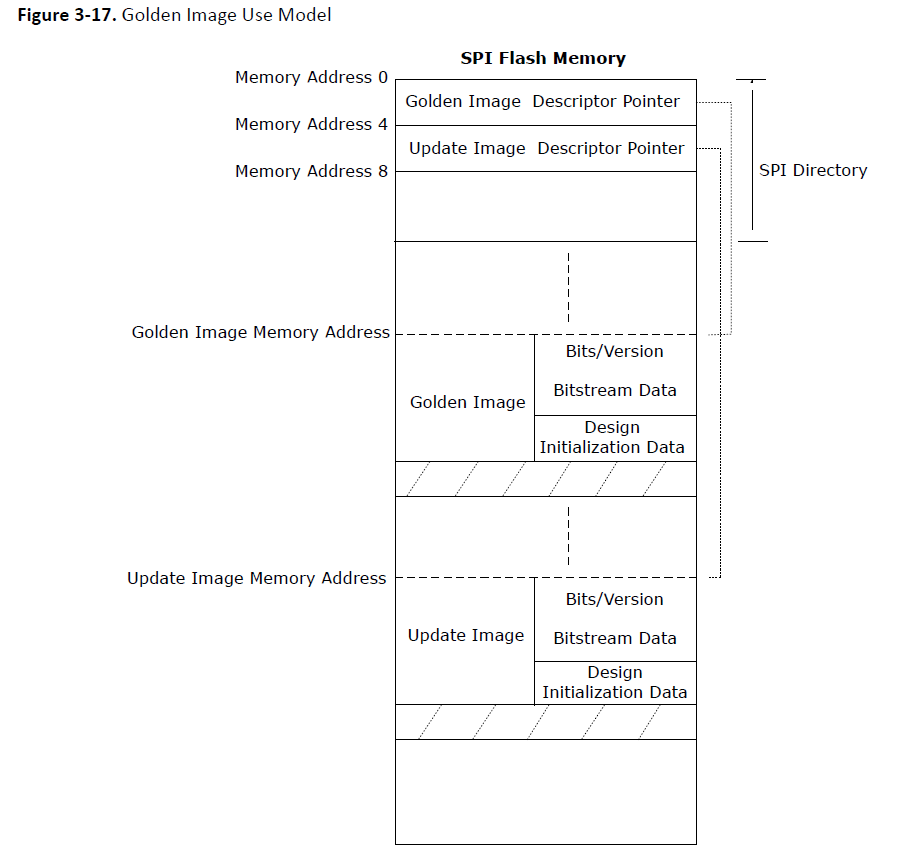

黄金镜像（Golden Image）



当使用新版本镜像进行自动更新失败时，设备需要通过一个可用的镜像进行安全更新，这个镜像被称为黄金镜像。当新镜像写入 SPI 闪存时，不得覆盖黄金镜像（以确保黄金镜像始终作为可靠的备用选项）。



下图展示了黄金镜像使用模型。

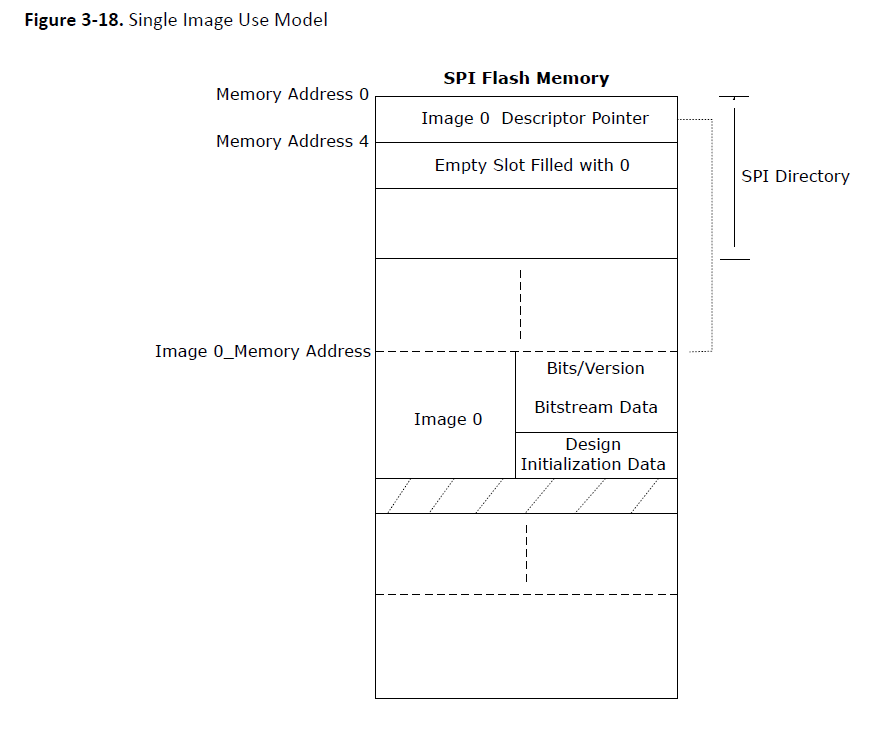

单镜像模型（Single Image）

当仅有一个镜像可用于更新设备时，使用此模型。下图展示了单镜像使用模型。
