gem5基础脚本搭建
gem5基础介绍
gem5的官网：
https://www.gem5.org/
gem5的官方入门教程：
https://www.gem5.org/getting_started/
https://www.gem5.org/documentation/learning_gem5/introduction/
gem5的官方文档：
https://www.gem5.org/documentation/
gem5是一个体系结构研究领域常用的仿真器，可以进行体系架构和微架构的建模和评估。官方对gem5的介绍是：
gem5 是一个模块化的、基于离散事件驱动的计算机系统模拟平台。这意味着：
- gem5 的组件可以根据你的需求灵活地重新排列、参数化、扩展或替换。
- 它通过一系列离散事件来模拟时间的流逝。
- 它的主要用途是以各种方式模拟一个或多个计算机系统。
- gem5 不仅仅是一个模拟器，它是一个模拟平台，允许你根据需求使用其预先构建的组件来搭建自己的模拟系统。
gem5 主要使用 C++ 和 Python 编写，大多数组件采用 BSD 风格的许可证发布。它可以以“全系统模式”（FS 模式）模拟完整的系统，包括设备和操作系统；也可以仅模拟用户程序，系统服务由模拟器在系统调用仿真模式（SE 模式）下直接提供。gem5 提供不同程度的支持，可以在多种 CPU 模型上运行 Alpha、ARM、MIPS、Power、SPARC、RISC-V 以及 64 位 x86 的二进制程序，这些 CPU 模型包括两个简单的单周期模型、一个乱序执行模型以及一个有序流水线模型。内存系统可以由缓存和交叉开关灵活构建，也可以使用 Ruby 模拟器来实现更加灵活的内存系统建模。
这里并没有列出 gem5 所有的组件和特性，但从以上这些就可以看出 gem5 是一个复杂且功能强大的模拟平台。尽管 gem5 如今已经具备了强大的功能，但社区仍在积极开发和维护中，个人开发者和一些公司都在持续推动其发展，新功能不断加入，已有功能也不断得到改进。
gem5的编译安装
见gem5安装记录，最终应编译得到可执行的gem5二进制文件。
gem5的简单脚本创建
该部分的主要目的是学习基础的脚本创建以及gem5的运行，首先要理解什么是配置脚本。gem5二进制文件通过将python脚本作为参数吃入，来设置和执行仿真，在脚本中，用户可以创建仿真的系统，创建系统中的所有组件，并指定它们的参数，随后通过脚本来启动仿真。
gem5的模块设计围绕着SimObject类型。大部分系统中的仿真组件都是SimObjects，例如CPUs，caches，内存控制器，总线等。gem5将这些类从C++实现导出到了python中。因此可以在python配置脚本中创建任意的SimObject，配置它们的参数，并指定SimObjects之间的交互。
示例的一个配置脚本如下：
import m5
from m5.objects import *
system = System()
system.clk_domain = SrcClockDomain()
system.clk_domain.clock = "1GHz"
system.clk_domain.voltage_domain = VoltageDomain()
system.mem_mode = "timing"
system.mem_ranges = [AddrRange("512MiB")]
system.cpu = RiscvTimingSimpleCPU()
system.membus = SystemXBar()
system.cpu.icache_port = system.membus.cpu_side_ports
system.cpu.dcache_port = system.membus.cpu_side_ports
system.cpu.createInterruptController()
system.mem_ctrl = MemCtrl()
system.mem_ctrl.dram = DDR3_1600_8x8()
system.mem_ctrl.dram.range = system.mem_ranges[0]
system.mem_ctrl.port = system.membus.mem_side_ports
system.system_port = system.membus.cpu_side_ports
thispath = os.path.dirname(os.path.realpath(__file__))
binary = os.path.join(
thispath,
"../../../",
"tests/test-progs/hello/bin/riscv/linux/hello",
)
system.workload = SEWorkload.init_compatible(binary)
process = Process()
process.cmd = [binary]
system.cpu.workload = process
system.cpu.createThreads()
root = Root(full_system=False, system=system)
m5.instantiate()
print(f"Beginning simulation!")
exit_event = m5.simulate()
print(f"Exiting @ tick {m5.curTick()} because {exit_event.getCause()}")
在该脚本中，首先引入m5库以及所有编译后的SimObjects：
import m5
from m5.objects import *
然后，创建第一个SimObject，即我们需要仿真的系统。System对象是仿真系统中所有其他对象的父类。System对象包含了大量功能（非时序级）信息，例如物理内存范围，根时钟域，内核（全系统仿真）等。为了创建系统的SimObject，只需要简单的将其作为一个python类进行例化：
system = System()
现在有了一个即将要仿真的系统，接下来设定系统的时钟。首先创建一个时钟域，然后设置其频率，设置一个SimObject的参数的方式非常类似于python中设置一个对象的成员，所以我们可以简单地将时钟设置为1GHz，并指定一个电源域作为时钟域。由于我们当前不关心系统功耗，所以我们可以直接使用电压域的默认选项：
system.clk_domain = SrcClockDomain()
system.clk_domain.clock = '1GHz'
system.clk_domain.voltage_domain = VoltageDomain()
一旦我们有了一个系统，我们来设置存储器如何仿真。我们将使用timing模式来进行存储仿真。在多数情况下都是用timing模式，除非是特殊情况。我们设置存储尺寸范围为512MB，注意在python配置脚本中，可以直接使用常用的单位，例如'512MB'的方式来描述。类似的，时间上也可以使用单位，例如'5ns'：
system.mem_mode = 'timing'
system.mem_ranges = [AddrRange('512MB')]
下面我们可以创建一个CPU，我们采用一个最简单的时序CPU，使用RISCV ISA，该CPU模型除了内存访问外，每个时钟周期都执行一条指令，RISCV ISA的CPU采用RiscvTimingSimpleCPU()创建，类似的，X86架构的CPU可以使用X86TimingSimpleCPU()，ARM架构的可以使用ArmTimingSimpleCPU。：
system.cpu = RiscvTimingSimpleCPU()
接下来可以创建全系统的内存总线：
system.membus = SystemXBar()
鉴于我们有了内存总线，我们进一步将CPU的缓存端口连接上去，在该例子中，由于我们想要仿真的系统没有任何缓存，我们会把I-Cache和D-Cache直接连接到内存总线上：
system.cpu.icache_port = system.membus.cpu_side_ports
system.cpu.dcache_port = system.membus.cpu_side_ports
这里可以一些展开讨论。为了将内存系统单元连接到一起，gem5使用端口抽象。每个内存对象可以有两种端口：请求端口和响应端口。请求通过一个请求端口发送到一个响应端口，然后响应从一个响应端口发送到一个请求端口。当连接端口时，必须从请求端口连接到响应端口上。
在python配置脚本中可以很简单的把两个端口连接在一起，直接使用请求端口=响应端口就可以直接把它们互联，例如：
system.cpu.icache_port = system.l1_cache.cpu_side
在这个例子中，CPU的icache_port为请求端口，cache的cpu side为响应端口。请求端口和响应端口各自可以在=的任意一次，实现的连接都是一样的。在完成这个连接之后，请求方可以响应方发送请求。此外，gem5的python脚本还允许一侧为一个端口，而另一侧为一组端口，例如：
system.cpu.icache_port = system.membus.cpu_side_ports
在这个例子中，CPU的icache_port为请求端口，内存总线的cpu_side_ports是一组响应端口。在这个例子中，cpu_side_ports上会生成一个新的响应端口，并且这个新创建的端口会连接到请求端口上。
接下来我们需要将一些其他的端口连接起来以确保系统功能正确。我们需要在CPU上创建一个I/O控制器并将其连接到系统总线。此外，我们需要将一个特殊端口从系统连接到内存总线。这个端口是一个仅功能的端口使得系统可以读写内存。
system.cpu.createInterruptController()
system.system_port = system.membus.cpu_side_ports
接着，我们需要创建一个内存控制器并将其连接到内存总线。对于该系统，我们使用一个简单的DDR3控制器，其负责访问系统的整个内存范围：
system.mem_ctrl = MemCtrl()
system.mem_ctrl.dram = DDR3_1600_8x8()
system.mem_ctrl.dram.range = system.mem_ranges[0]
system.mem_ctrl.port = system.membus.mem_side_ports

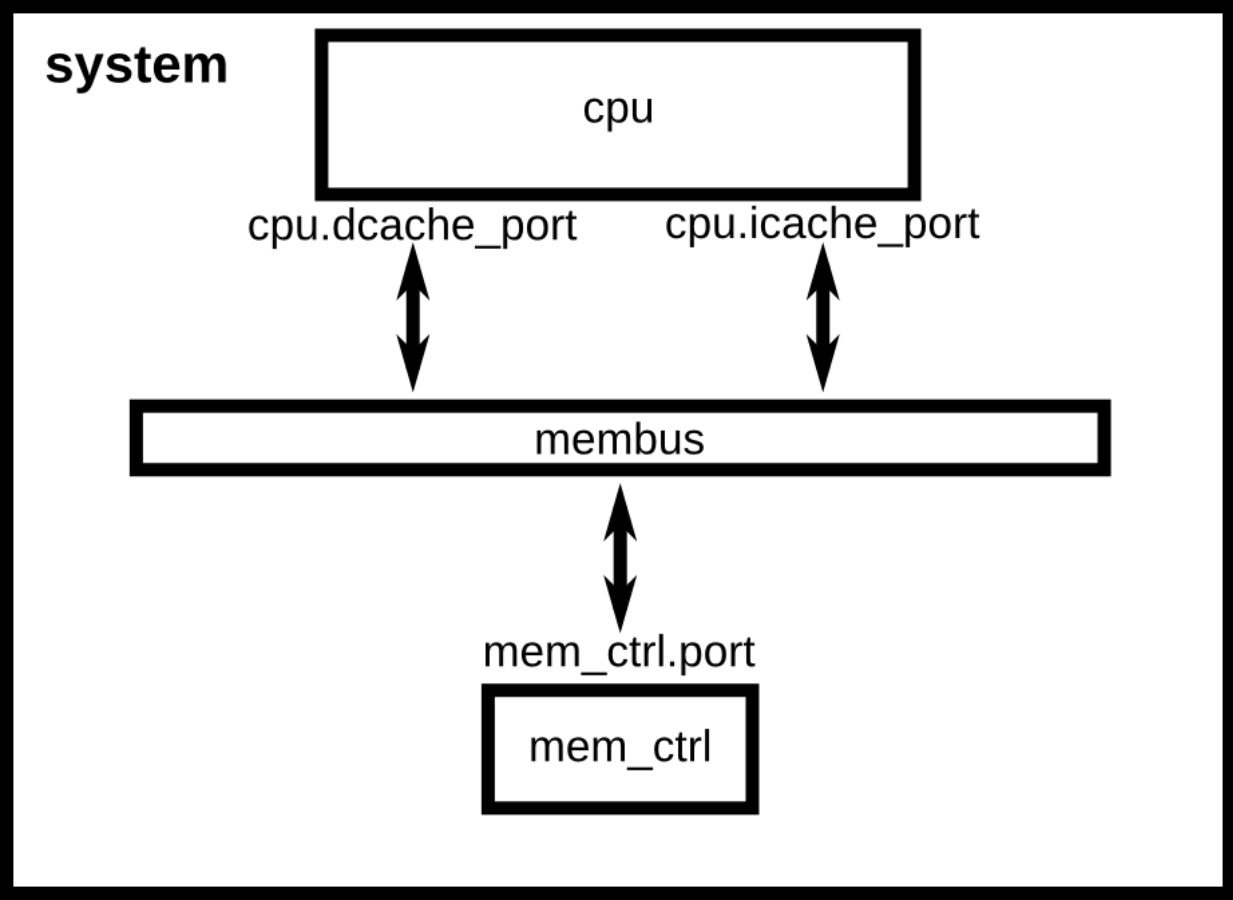

完成上述配置之后，系统架构图如下：
接下来我们需要设置CPU需要执行的进程，由于我们执行的是SE模式，我们只需要指定CPU的编译后的可执行程序即可。这里我们执行一个简单的“Hello World”程序。
这里需要额外注意的是，gem5可以分为全系统模式（full system，FS模式）和syscall 仿真模式（syscall emulation，SE模式）。在FS模式下，gem5仿真整个硬件系统并运行无修改的内核，FS模式类似于运行一个虚拟机。
而SE模式并不仿真系统中的所有设备，而是专注于仿真CPU和内存系统。SE相对来说更容易配置，因为不需要例化所有真实系统中需要的硬件设备。但是，SE在仿真功能上相对于FS也存在局限性。
如果针对研究问题没有建模整个系统的需求，并且希望有更好的性能的话，就应该使用SE模式。反之，如果需要高保真的系统建模，或者OS交互非常重要的情况下，应该使用FS模式。
首先我们需要创建进程（这也是一个SimObject），并且需要设定我们想要运行的进程程序，然后我们令CPU使用进程作为其工作负载，最后在CPU中创建功能执行上下文。
thispath = os.path.dirname(os.path.realpath(__file__))
binary = os.path.join(
thispath,
"../../../",
"tests/test-progs/hello/bin/riscv/linux/hello",
)
system.workload = SEWorkload.init_compatible(binary)
process = Process()
process.cmd = [binary]
system.cpu.workload = process
system.cpu.createThreads()
最后一步是例化系统并开始仿真。首先需要创建Root对象，然后例化仿真。例化的过程贯穿了我们用python创建的所有SimObjects并创建对应的C++等效。
需要注意的是，并不需要先例化python然后再去指定成员变量的具体参数，可以直接使用命名参数的方式来进行参数传递。例如：
root = Root(full_system=False, system=system)
m5.instantiate()
最终，我们可以开始实际的仿真了。
print(f"Beginning simulation!")
exit_event = m5.simulate()
print(f"Exiting @ tick {m5.curTick()} because {exit_event.getCause()}")
运行结果为：
python_envJ6JK212CLJ:gem5 bytedance$ build/RISCV/gem5.opt configs/deprecated/example/se.py -c tests/test-progs/hello/bin/riscv/linux/hello
gem5 Simulator System. https://www.gem5.org
gem5 is copyrighted software; use the --copyright option for details.
gem5 version 24.1.0.3
gem5 compiled May 22 2025 22:50:28
gem5 started Jun 24 2025 11:00:03
gem5 executing on J6JK212CLJ, pid 90723
command line: build/RISCV/gem5.opt configs/deprecated/example/se.py -c tests/test-progs/hello/bin/riscv/linux/hello
warn: The se.py script is deprecated. It will be removed in future releases of gem5.
Global frequency set at 1000000000000 ticks per second
warn: No dot file generated. Please install pydot to generate the dot file and pdf.
src/mem/dram_interface.cc:692: warn: DRAM device capacity (8192 Mbytes) does not match the address range assigned (512 Mbytes)
src/arch/riscv/isa.cc:280: info: RVV enabled, VLEN = 256 bits, ELEN = 64 bits
src/base/statistics.hh:279: warn: One of the stats is a legacy stat. Legacy stat is a stat that does not belong to any statistics::Group. Legacy stat is deprecated.
system.remote_gdb: Listening for connections on port 7000
**** REAL SIMULATION ****
src/sim/simulate.cc:199: info: Entering event queue @ 0. Starting simulation...
src/sim/mem_state.cc:448: info: Increasing stack size by one page.
Hello world!
Exiting @ tick 3306500 because exiting with last active thread context
结语
本文对gem5的基础概念进行了介绍，并对官方tutorial第一部分进行了翻译和整理，以展示gem5的基本使用方法。gem5实际上还有很多复杂的功能，待后面项目开发过程中再进行详细的整理和介绍。
