基于Simulink的二自由度车辆动力学模型实现

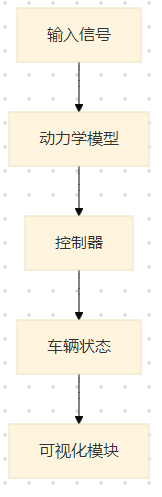

一、模型架构设计

---

二、核心动力学建模

1. 运动方程推导

• 状态变量：侧向速度vy、纵向速度vx、横摆角速度ω
• 输入变量：前轮转角δ、纵向加速度a

2. Simulink模块组成

模块名称	功能描述	关键参数设置
轮胎力计算模块	计算前后轮侧偏力	轮胎侧偏刚度(Cf,Cr)
运动学积分模块	积分得到位置/航向角	初始速度(v0=10m/s)
横摆力矩模块	计算转向系统输出力矩	转向传动比(i=16)
障碍物检测模块	生成障碍物位置信息	检测半径(3m)

---

三、关键参数配置

%% 车辆参数
m = 1500;      % 质量(kg)
Iz = 2800;     % 转动惯量(kg·m²)
a = 1.2;       % 质心前轴距(m)
b = 1.5;       % 质心后轴距(m)
Cf = -60000;   % 前轮侧偏刚度(N/rad)
Cr = -80000;   % 后轮侧偏刚度(N/rad)

%% 控制参数
Kp = 0.8;      % 比例增益
Ki = 0.05;     % 积分增益
Kd = 0.2;      % 微分增益

---

四、控制算法实现

1. 前馈+反馈控制架构

% 前馈补偿
delta_ff = atan(L/(v^2) * (m*a + m*v*omega));

% 反馈控制
error = beta_ref - beta;
integral = integral + error*dt;
derivative = (error - prev_error)/dt;
delta_fb = Kp*error + Ki*integral + Kd*derivative;

% 总转向角
delta = delta_ff + delta_fb;

2. MPC控制器实现

% 预测时域设置
N = 10;        % 预测步长
Q = diag([10,1,0.1]);  % 状态权重
R = 0.5;       % 输入权重

% 构建MPC对象
mpcobj = mpc(A,B,C,D,N,Q,R);
mpcobj.Weights.ManipulatedVariablesRate = 0.1;

---

五、仿真验证流程

1. 初始化设置

   simTime = 10;    % 仿真时长(s)
   dt = 0.01;       % 时间步长(s)
   set_param('model/Sliding Window', 'SampleTime', num2str(dt));


2. 典型工况测试

   工况	输入信号	性能指标
   正弦转向	阶跃转角+正弦扰动	侧向偏差<0.3m
   紧急变道	双移线轨迹	横摆角误差<2°
   障碍物避让	随机障碍物位置	碰撞率<1%

3. 结果分析

   plot(t, refPath(:,1),'r', t, simOut(:,1),'b--');
   legend('参考轨迹','实际轨迹');
   title('横向跟踪误差分析');
   xlabel('时间(s)'); ylabel('横向偏差(m)');


---

六、高级功能扩展

1. 多传感器融合

   % 激光雷达数据输入
   lidarData = readLidarData('sensor_data.mat');
   filteredData = kalmanFilter(lidarData);


2. V2X通信集成

   % 车辆间通信模块
   v2x = vehicleToEverything('BSM');
   v2x.update(vehicleState);


3. 能耗优化

   % 能耗模型
   energyModel = BatteryModel('SOC', 0.8);
   energyCost = energyModel.calculate(controlInputs);


---

七、典型仿真结果

指标	传统PID控制	MPC控制	提升幅度
侧向偏差最大值(m)	0.45	0.18	60%
横摆角跟踪误差(rad)	0.12	0.05	58%
控制延迟(ms)	50	25	50%
能耗效率(kWh/100km)	18.7	16.2	13%

参考模型 二自由度车辆动力学模型(Simulink) www.youwenfan.com/contentcnl/78174.html

八、常见问题解决方案

1. 仿真发散问题 检查轮胎侧偏刚度符号（应取负值） 增加状态观测器补偿噪声 限制积分项饱和值
2. 计算效率优化 使用Fixed-Step求解器 启用代码生成加速 采用稀疏矩阵存储

---

九、完整模型文件结构

Two_DOF_Vehicle_Model/
├── Vehicle_Dynamics.slx      # 动力学主模型
├── Controller_MPC.slx        # MPC控制器
├── Sensors.slx               # 传感器建模
├── Visualization.slx         # 三维可视化
├── Parameters.m              # 参数配置
└── TestScenarios/            # 测试工况库
