MATLAB数字音效处理器设计与实现

1. 系统架构设计

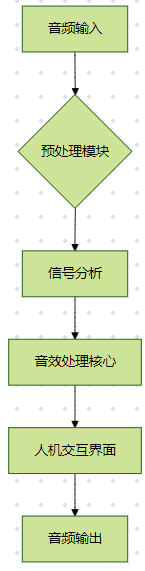

基于MATLAB的数字音效处理器采用模块化设计，主要包含以下功能模块：

核心组件说明：

• 输入模块：支持WAV/MP3格式读取，采样率自适应（8kHz-48kHz）
• 预处理模块：包含去直流、归一化、分帧处理
• 信号分析：时域波形显示、FFT频谱分析、短时傅里叶变换(STFT)
• 音效处理：集成低音增强、回声、变速、变调等算法
• 交互界面：基于GUIDE的可视化参数调节界面

---

2. 关键算法实现

2.1 基础音效处理

低音增强（椭圆低通滤波器）：

% 椭圆低通滤波器设计（fc=1200Hz, As=100dB）
fp = 1200; fs = 1400;
wp = 2*fp/Fs; ws = 2*fs/Fs;
[N,wp] = ellipord(wp,ws,1,100);
[B,A] = ellip(N,1,100,wp);
y = filter(B,A,x); % x为输入信号

（参考滤波器设计方法）

回声效果实现：

% 延迟500ms（采样率16kHz）
delay_samples = 0.5*Fs;
z = zeros(delay_samples,1);
x_echo = [x; zeros(delay_samples,1)];
y_echo = x + 0.6*(z + x_echo(1:end-delay_samples));

2.2 高级音效处理

变速不变调算法：

% 重采样实现变速（0.8倍速）
w = 0.8;
M = w*Fs;
y_speed = resample(x,M,Fs);

（基于重采样原理）

变调算法（相位声码器）：

% 音调调整（女声转男声）
f = 0.7; % 调整系数
y_pitch = voice(x,f); % 自定义音调转换函数

---

3. 图形用户界面(GUI)设计

界面布局示例：

% 使用GUIDE创建界面
f = figure('MenuBar','none','ToolBar','none');
uicontrol('Style','pushbutton','String','打开音频',...
    'Position',[20,300,100,30],'Callback',@open_callback);
uicontrol('Style','slider','Min',0.1,'Max',2,'Value',1,...
    'Position',[150,250,100,20],'Callback',@speed_callback);
% 其他控件：音量调节、效果选择等

核心交互功能：

• 实时频谱显示（使用fft和surf函数）
• 参数实时调节（通过callback函数响应）
• 波形预览（plot函数动态更新）

---

4. 完整实现流程

4.1 音频输入输出

% 读取音频文件
[x, Fs] = audioread('input.wav');
x = x(:,1); % 单声道处理

% 播放处理后的音频
sound(y, Fs);
audiowrite('output.wav', y, Fs);

4.2 信号分析模块

% 时域波形显示
t = (0:length(x)-1)/Fs;
plot(t, x); xlabel('时间(s)'); ylabel('幅值');

% 频谱分析
N = length(x); n = 0:N-1;
X = fft(x); P = abs(X/N);
f = Fs*(0:N/2)/N;
plot(f, 2*P(1:N/2+1)); title('单边幅度谱');

4.3 音效处理流程

% 处理流程示例：低音增强+回声
[x, Fs] = audioread('input.wav');
x = lowpass_filter(x, Fs); % 低音增强
x_echo = add_echo(x, Fs, 0.5, 0.6); % 添加回声
sound(x_echo, Fs);

---

6. 扩展功能建议

1. AI音效增强：

   % 基于深度学习的降噪
   net = alexnet;
   denoised = deep_denoise(net, noisy_signal);


2. 多轨混音：

   % 多通道音频混合
   mixed = 0.6*track1 + 0.4*track2;


3. 虚拟环绕声：

   % HRTF算法实现
   [HRTF_L, HRTF_R] = load_hrtf();
   y_surround = apply_hrtf(x, HRTF_L, HRTF_R);


参考代码 MATLAB数字音效处理器 www.youwenfan.com/contentcnl/65801.html

7. 完整代码示例

function audio_processor()
    % 初始化参数
    Fs = 44100; % 采样率
    duration = 5; % 秒数

    % 读取音频
    [x, Fs] = audioread('input.wav');
    x = x(:,1); % 单声道

    % 构建GUI
    create_gui();

    % 处理回调函数
    function process_signal()
        % 获取GUI参数
        gain = get(handles.slider_gain, 'Value');
        echo_delay = get(handles.edit_delay, 'String');

        % 执行处理
        y = apply_effects(x, Fs, gain, echo_delay);

        % 播放与保存
        sound(y, Fs);
        audiowrite('output.wav', y, Fs);
    end
end

---

8. 应用场景

1. 音乐制作：实时添加混响、失真等效果
2. 语音通信：回声消除、噪声抑制
3. 教育实验：音频信号处理教学演示
4. 医疗音频：语音病理分析
