用Arduino Nano和SSSD1306 OLED构建推盒游戏

用Arduino Nano和SSD1306 OLED与PCBX仿真构建推盒游戏!创造有趣的互动体验。

介绍

Push Box Game基于Arduino Nano和SSD1306 OLED显示屏，主要包括以下几个部分：

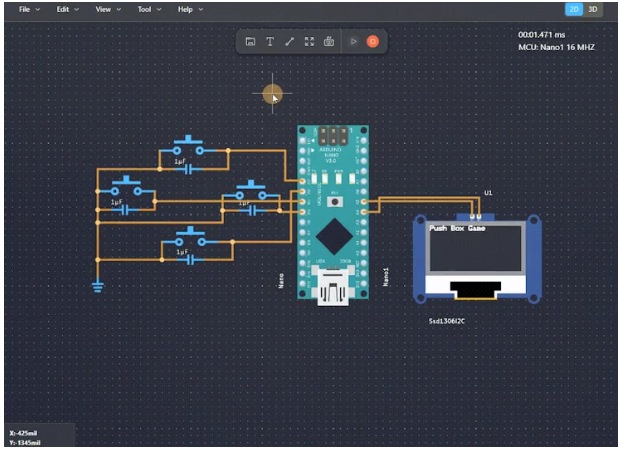

在线仿真显示

描述

Arduino Nano:

•作为游戏的控制单元，处理用户输入和游戏逻辑。

SSD1306 OLED显示屏：

•用于显示游戏界面，包括玩家、盒子、目标位置和边界。

按钮:

•四个按钮用于控制玩家的上下左右移动。

连接方法:

•SSD1306 OLED显示屏通过I2C接口与Arduino Nano相连。

•四个按钮连接到Arduino Nano的数字引脚上，每个按钮都需要一个上拉电阻，以确保稳定的信号读取。

项目简介:

该程序的主要功能和特点如下：

初始化(设置):

•设置串行通信。

•初始化OLED显示屏并显示游戏标题。

•将按钮引脚初始化为输入上拉模式。

•调用initGame()函数来设置游戏的初始状态。

游戏循环(循环)：

•主游戏循环，即持续读取按键状态，更新游戏状态，并在游戏进行期间重新绘制游戏地图(gameRunning为真)。

初始化游戏：

•设置玩家的初始位置。

•随机生成盒子和目标的位置，确保它们距离边界至少有10个像素(即两个块单元)。

绘制游戏地图(drawMap)：

•清除显示并重新绘制游戏地图，包括边界、玩家、盒子和目标位置。

读取按钮(readButtons)：

•检测按钮状态，如果按钮被按下，调用movePlayer()函数来移动播放器。

移动播放器(movePlayer)：

•根据按键输入更新玩家的位置。

•如果玩家移动到一个盒子的位置，尝试推动盒子。

•检查游戏是否获胜。

检查获胜条件(checkWinCondition)：

•如果所有方块都在目标位置，则显示获胜消息并重新开始游戏。

更新游戏(updateGame)：

•可以在这里添加额外的游戏逻辑，如得分或关卡更改。

预防措施:

•确保所有连接正确，特别是I2C连接和按钮的上拉电阻。

•在实际部署前测试每个组件，以确保它们正常工作。

•该程序使用随机数来初始化盒子和目标的位置，这可能导致一些游戏配置无法解决。您可能需要添加额外的逻辑来确保生成的布局是可解决的。

代码

#include

#include

#include

#define SCREEN_WIDTH 128 // OLED display width, in pixels

#define SCREEN_HEIGHT 64 // OLED display height, in pixels

#define OLED_RESET -1 // Reset pin # (or -1 if sharing Arduino reset pin)

// 初始化OLED显示屏

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// 游戏地图的尺寸(以方块为单位)

#define MAP_WIDTH 16 // 地图宽度，方块数

#define MAP_HEIGHT 8 // 地图高度，方块数

// 玩家、箱子和目标的位置

int playerX = 1;

int playerY = 1;

int boxX[2] = {2, 4};

int boxY[2] = {1, 3};

int targetX[2] = {3, 5}; // 两个目标位置

int targetY[2] = {1, 3};

bool gameRunning = true;

// 按钮引脚

const int buttonUp = 2;

const int buttonDown = 3;

const int buttonLeft = 4;

const int buttonRight = 5;

void setup() {

Serial.begin(9600);

display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // Address 0x3C for 128x64

display.clearDisplay();

display.setTextSize(1);

display.setTextColor(WHITE);

display.setCursor(0, 0);

display.println("推箱子游戏");

display.display();

delay(2000); // 显示初始化效果2秒

initGame();

// 初始化按钮引脚为输入上拉模式

pinMode(buttonUp, INPUT_PULLUP);

pinMode(buttonDown, INPUT_PULLUP);

pinMode(buttonLeft, INPUT_PULLUP);

pinMode(buttonRight, INPUT_PULLUP);

}

void loop() {

if (gameRunning) {

readButtons();

updateGame();

drawMap();

delay(100);

}

}

void initGame() {

// 初始化游戏状态

playerX = 1;

playerY = 1;

boxX[0] = 2;

boxY[0] = 1;

boxX[1] = 4;

boxY[1] = 3;

gameRunning = true;

}

// 绘制游戏地图

void drawMap() {

display.clearDisplay();

// 绘制游戏边界框的线条

display.drawLine(0, 0, MAP_WIDTH * 5 - 1, 0, BLACK); // 上边框

display.drawLine(0, 5 * MAP_HEIGHT - 1, MAP_WIDTH * 5 - 1, 5 * MAP_HEIGHT - 1, WHITE); // 下边框

display.drawLine(0, 0, 0, 5 * MAP_HEIGHT - 1, WHITE); // 左边框

display.drawLine(5 * MAP_WIDTH - 1, 0, 5 * MAP_WIDTH - 1, 5 * MAP_HEIGHT - 1, WHITE); // 右边框

// 绘制玩家位置

display.drawRect(playerX * 5, playerY * 5, 5, 5, WHITE); // 玩家方块尺寸：5x5

// 绘制箱子位置

for (int i = 0; i < 2; i++) {

display.fillRect(boxX[i] * 5, boxY[i] * 5, 5, 5, WHITE); // 箱子方块尺寸：5x5

}

// 绘制目标位置，使用黄色表示

for (int i = 0; i < 2; i++) {

display.drawRect(targetX[i] * 5, targetY[i] * 5, 5, 5, WHITE); // 目标方块尺寸：5x5，颜色：黄色(0xFFFF)

}

display.display();

}

// 按钮读取和消抖逻辑

void readButtons() {

static unsigned long lastDebounceTime = 0;

static unsigned long debounceDelay = 50;

unsigned long currentMillis = millis();

if (digitalRead(buttonUp) == LOW && (currentMillis - lastDebounceTime) > debounceDelay) {

lastDebounceTime = currentMillis;

movePlayer(0, -1);

}

if (digitalRead(buttonDown) == LOW && (currentMillis - lastDebounceTime) > debounceDelay) {

lastDebounceTime = currentMillis;

movePlayer(0, 1);

}

if (digitalRead(buttonLeft) == LOW && (currentMillis - lastDebounceTime) > debounceDelay) {

lastDebounceTime = currentMillis;

movePlayer(-1, 0);

}

if (digitalRead(buttonRight) == LOW && (currentMillis - lastDebounceTime) > debounceDelay) {

lastDebounceTime = currentMillis;

movePlayer(1, 0);

}

}

void movePlayer(int dx, int dy) {

// 玩家移动逻辑

int newX = playerX + dx;

int newY = playerY + dy;

// 检查新位置是否在地图范围内

if (newX >= 0 && newX < MAP_WIDTH && newY >= 0 && newY < MAP_HEIGHT) {

// 检查新位置是否不是墙壁

if (!isWall(newX, newY)) {

// 检查新位置是否是箱子

for (int i = 0; i < 2; i++) {

if (newX == boxX[i] && newY == boxY[i]) {

// 尝试推动箱子

int boxNewX = boxX[i] + dx;

int boxNewY = boxY[i] + dy;

if (!isWall(boxNewX, boxNewY) && !isBox(boxNewX, boxNewY)) {

boxX[i] = boxNewX;

boxY[i] = boxNewY;

playerX = newX;

playerY = newY;

checkWinCondition();

return;

}

}

}

// 移动玩家

playerX = newX;

playerY = newY;

}

}

}

bool isWall(int x, int y) {

// 定义墙壁位置

return (x == 0 || x == MAP_WIDTH - 1) || (y == 0 || y == MAP_HEIGHT - 1);

}

bool isBox(int x, int y) {

// 检查位置是否有箱子

for (int i = 0; i < 2; i++) {

if (x == boxX[i] && y == boxY[i]) {

return true;

}

}

return false;

}

void checkWinCondition() {

// 检查所有箱子是否都在目标位置

bool allBoxesAtTarget = true;

for (int i = 0; i < 2; i++) {

if (boxX[i] != targetX[i] || boxY[i] != targetY[i]) {

allBoxesAtTarget = false;

break;

}

}

if (allBoxesAtTarget) {

gameRunning = false;

display.clearDisplay();

display.setTextSize(1);

display.setTextColor(WHITE);

display.setCursor(0, 0);

display.println("Congratulations!!");

display.println("You win!");

display.display();

delay(300);

initGame(); // 重新开始游戏

}

}

void updateGame() {

// 游戏逻辑更新

}
