对高功率双包层光纤激光器的功率传输和反转粒子分布进行仿真

对高功率双包层光纤激光器的功率传输和反转粒子分布进行仿真

一、仿真方法选择

1. 速率方程模型：这是模拟光纤激光器中光功率传输和反转粒子分布的常用方法。通过建立速率方程组，可以描述抽运光、信号光以及反转粒子数密度沿光纤长度的变化。
2. 行波方程模型：适用于模拟光纤激光器中的动态过程，能够考虑泵浦光和信号光在腔内分布不均匀的特性。
3. 数值计算方法：如有限差分方法（FDM），用于求解光纤激光器行波模型的数值算法。

二、仿真步骤

1. 建立速率方程组

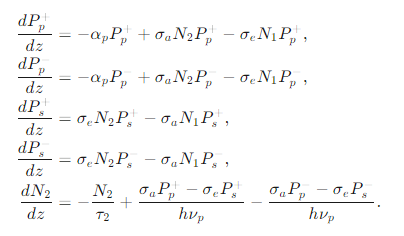

   • 对于双包层光纤激光器，其稳态速率方程组可以表示为：


2. 确定边界条件

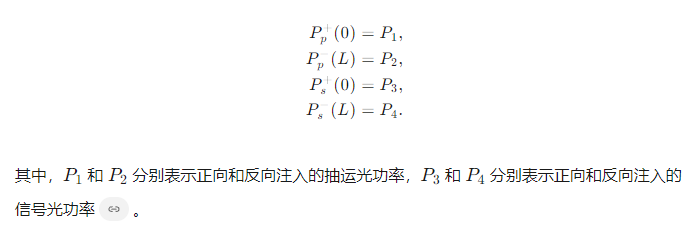

   • 例如，对于端面抽运的情况，边界条件可以表示为：

3. 数值求解
   • 使用数值方法（如MATLAB的常微分方程边值问题求解函数）对速率方程组进行求解，得到抽运光、信号光以及反转粒子数密度沿光纤长度的分布。
4. 结果分析
   • 分析功率传输特性：通过仿真结果，可以得到抽运光和信号光沿光纤长度的功率分布，从而了解功率传输效率和损耗情况。
   • 分析反转粒子分布：反转粒子数密度的分布反映了光纤激光器的增益特性，对于优化激光器性能具有重要意义。

三、注意事项

1. 参数选择：准确选择光纤激光器的参数（如光纤的几何尺寸、掺杂浓度、抽运光和信号光的波长等）对于仿真结果的准确性至关重要。
2. 模型简化：在实际仿真中，可以根据需要对模型进行适当简化，例如将掺杂离子的能级结构简化为二能级结构。
3. 软件工具：可以使用MATLAB等软件工具进行数值计算和仿真。

参考代码 对高功率双包层光纤激光器的功率传输和反转粒子分布进行仿真
