跨越“仿真到实车”的鸿沟：如何构建端到端高置信度验证体系？

01 引言

随着自动驾驶功能复杂度的指数级增长，单纯依赖道路测试进行验证的成本高昂、周期漫长且无法穷尽所有可能的边缘场景。仿真测试因此成为研发流程中不可或缺的一环，它能够以低成本、高效率的方式大规模生成和复现高风险的“边缘案例”与“关键场景”，从而加速算法的迭代与验证。

然而，仿真的价值完全取决于其结果的置信度。一个高置信度的仿真平台，其输出应在统计意义上与真实世界的传感器数据、车辆行为和环境交互保持一致。若仿真与现实存在显著偏差，那么基于仿真得出的结论将失去意义，甚至产生误导。

因此，建立一套能够量化和缩小这一差距的体系，是当前自动驾驶研发面临的关键挑战。本文将从工程实践出发，系统性地剖析仿真置信度的三大核心挑战：传感器模型偏差、静态场景失真和动态场景还原误差，深入分析误差来源，提出可量化指标和对齐流程，为构建高置信度仿真提供参考。

02仿真技术置信度的三大核心挑战

1、传感器模型偏差

传感器是连接虚拟世界与感知算法的桥梁，其模型的保真度直接决定了仿真数据的有效性。偏差主要来源于对复杂物理过程的简化建模。

（1）相机模型

偏差主要来自光谱、光学系统和成像流水线（ISP）的建模不准确。

光谱与材质偏差：真实世界的光源拥有连续的光谱功率分布（SPD），而物体材质则由复杂的光谱双向反射分布函数（BRDF/BSDF）定义。传统仿真渲染常使用RGB三通道简化光谱，这会导致在特定光源（如LED频闪、钠灯）下，物体呈现的颜色和亮度与真实世界严重不符。

例如，两种材质在日光下颜色相近（同色异谱），但在车库的荧光灯下可能呈现显著差异，RGB渲染无法复现此现象。

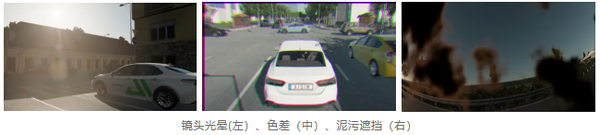

光学与ISP偏差：镜头的光学像差（色差、畸变）、光晕、鬼影以及传感器噪声（光子噪声、读出噪声）等物理效应，对感知算法的稳定性至关重要。此外，ISP流水线中的自动曝光、白平衡、色彩校正矩阵（CCM）和色调映射等模块，其处理逻辑与真实硬件的差异，会导致最终输出图像在对比度、色彩饱和度等方面存在系统性偏差。

（2）激光雷达（LiDAR）模型

偏差主要来自激光衰减、多径反射和返回强度建模。

激光在与不同材质表面交互时，其能量衰减、漫反射和镜面反射特性各不相同。仿真若未能精确建模材质的反射率与激光波长的关系，将导致点云强度信息失真，影响基于强度的目标分类算法。同时，激光在复杂结构（如角落、潮湿路面）中的多径效应会产生伪影点，干扰障碍物检测。

（3）雷达（Radar）模型

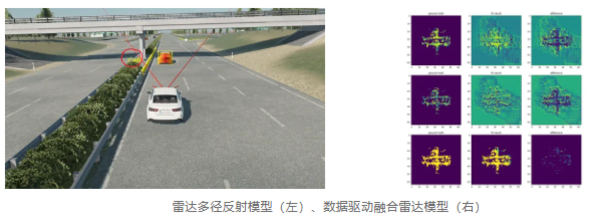

物理建模与数据驱动建模的挑战：雷达仿真模型通常分为两大类：基于物理的（如光线追踪）和数据驱动的（如基于神经网络）。光线追踪模型的核心挑战在于雷达截面积（RCS）的精确建模和多径效应的仿真。目标的RCS与几何形状、材质介电常数、入射角和频率强相关，简化模型会导致目标可探测性失真。

神经网络模型则利用其他传感器（如Camera、LiDAR）的融合信息来预测雷达检测结果，其置信度高度依赖于训练数据的质量和覆盖度，并面临仿真输入与真实输入间的域偏移问题。

验证的根本难题：真实雷达传感器的输出作为参考基准，本身受到偶然不确定性和认知不确定性的显著影响。此外，由于终端用户通常无法获取原始射频信号，验证工作只能基于信号处理后的数据，如点云（Point Cloud）或目标列表（Object List），这增加了验证的复杂性。因此，验证的核心不再是确定性地比较，而是评估仿真数据与真实数据在统计分布上的一致性。

2、静态场景模型偏差

静态场景为自动驾驶提供了地理空间基准，其几何、材质和光照的失真会直接影响感知和定位的可靠性。

（1）误差来源及其对感知的影响

这些误差主要源于几何、材质与光照的失真，并直接影响感知与定位算法的可靠性。

几何误差：道路的曲率、坡度、路缘石高度等几何元素的毫米级偏差，可能导致定位算法的漂移或规划模块的决策失误。

• 材质误差：主要体现在物理渲染（PBR）参数（如基础色、粗糙度、金属度）与真实世界的不符。ASAM OpenMATERIAL等标准的出现，旨在通过标准化物理材质属性（如折射率、表面粗糙度）来减少这类偏差[1]。

• 光照误差：自然光模型需考虑太阳位置、大气散射（瑞利/米氏散射）的物理过程。人造光源则需依赖标准的IES光域网文件来描述其空间光强分布。光照模型偏差会导致场景中的阴影、高光分布失真，干扰依赖视觉特征的算法。

（2）基于真值（GT）通道的误差评估与新兴重建技术

为量化上述误差，业界主要依托GT通道进行精准评估，并运用NeRF/GS等新兴技术进行高保真重建

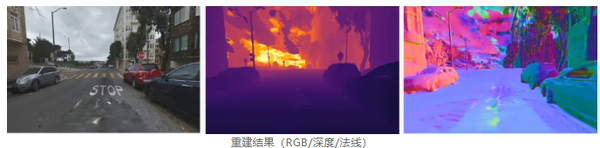

GT通道的作用：仿真环境可以生成完美的像素级真值数据，如深度图、法线图、语义分割图等。通过对比真实传感器采集的深度数据与仿真渲染的深度图，可以精确评估场景的几何误差（MAE/RMSE）。

神经辐射场（NeRF）/高斯溅射（GS）技术的应用与验证：NeRF/GS等神经渲染技术能够从多视角图像中重建出高逼真的三维场景，极大地提升了场景的真实感和重建效率[2]。但其置信度同样需要严格验证：

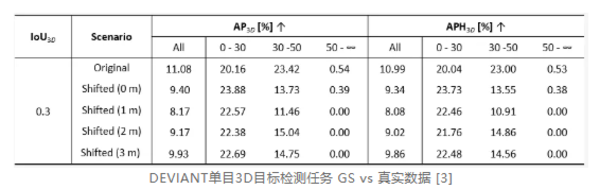

精度评估：通过与高精度激光扫描仪采集的地面真实点云进行对比，评估NeRF/GS重建场景的几何精度（点云RMSE）[3].

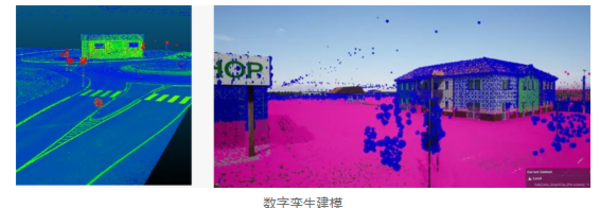

对齐方法：将重建场景与车载高精地图（HD Map）进行坐标对齐，确保语义元素（车道线、交通标志）位置一致。

验证流程：在重建场景的虚拟相机位姿下，渲染图像并与拍摄的真实照片进行光照一致性对比，使用PSNR、SSIM等图像质量指标进行量化评估。同时，验证其在多模态传感器（相机+LiDAR）下的一致性。

3、动态场景还原偏差

动态场景的挑战在于时空四维的精确复现，误差来源更加复杂，涉及数据采集、轨迹重建和行为建模等多个环节。

（1）动力学误差来源

车辆动力学建模偏差：仿真中的车辆行为不仅依赖于轨迹，还依赖于动力学模型的响应 [4] 。简化的动力学模型（如点质量模型）无法准确复现轮胎滑移、悬挂运动等特性，导致在极限工况（如紧急避障）下，车辆的加速度、横摆角速度响应与真实车辆不符，使得TTC（碰撞时间）、制动距离等关键安全指标失信。

（2）交通流与交互行为失真

轨迹重建误差：从真实路采数据中提取的交通参与者轨迹，其精度受限于定位系统的漂移（如GPS/IMU融合误差）、感知算法的检测与跟踪误差、以及数据采样频率不足。低频或带噪的轨迹会导致关键交互（如切入、刹车）的时序失真。

微观交互行为失真：在闭环测试中，简单的回放轨迹无法复现真实交通中智能体之间的双向互动。例如，仿真中一辆Exo按照预设轨迹切入，Ego即使做出避让，该Exo也不会像真人驾驶员一样做出二次反应。这种缺乏交互性的行为模型导致场景的真实感下降，在测试自车的博弈和决策能力时效果欠佳[5]。

宏观交通分布失真：重建的交通流可能在宏观统计特征上与现实世界不符。例如，仿真场景中的车速分布、车头时距分布、车型比例等，如果与特定道路（如城市快速路）在特定时段（如晚高峰）的真实数据存在显著差异，那么在该场景下进行的测试将失去统计学意义[6]。

（3）硬件在环与同步性要求

时延与同步：在硬件在环（HIL）测试中，多传感器的渲染时钟、数据传输链路的时延和时间戳必须严格同步。毫秒级的时钟不同步或数据包丢失，就可能导致多传感器融合算法在关键时刻故障，无法有效复现真实世界中的融合感知问题。

（4）环境动态行为与验证指标

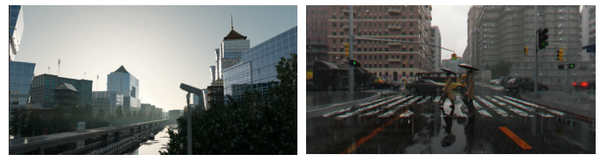

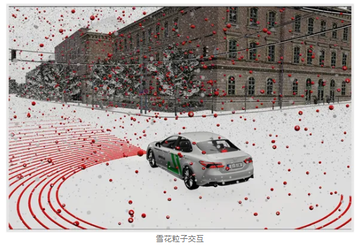

天气/光照：动态变化的天气（如雨量变化、雾气浓度）和光照，需要基于物理模型进行仿真，并通过与真实光照测量数据对比进行验证。

03 高置信度仿真测试技术路径

应对上述三大挑战，需要构建一个分层、闭环的验证体系，从传感器、静态场景到动态场景，逐级确保保真度并建立可信的量化评估流程。

1、物理高保真传感器建模

目标是基于物理渲染方程，无限缩小仿真数据与真实传感器原始数据之间的差距。其中确保渲染引擎遵循光线渲染方程，有效描述光能在场景中的传播和反射物理规律。

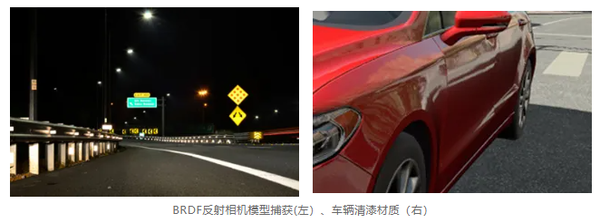

高保真建模意味着渲染器必须支持光谱渲染，并使用基于实测数据的BRDF/BSDF材质库，以确保光线与材质交互的物理正确性。

（1）分层验证方法与模型对齐

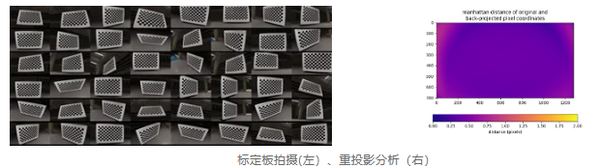

指标定义：几何一致性：重投影误差，用于评估相机内参及畸变模型的准确性，工程标准通常要求低于0.5像素。

色彩一致性：色差（ΔE2000），用于量化仿真与真实图像在标准色卡下的色彩偏差，目标通常是平均ΔE<3。

光度一致性：像素强度直方图统计差异，评估亮度、对比度等分布。

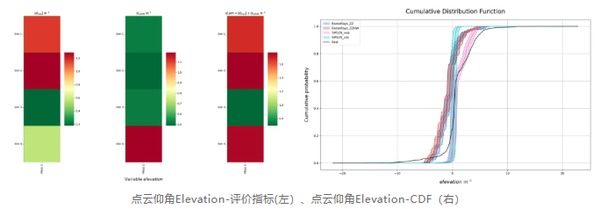

统计学指标：鉴于LiDAR和Radar输出的随机性和对环境的敏感性，验证应转向统计学方法，采用如Kolmogorov-Smirnov检验、Kullback-Leibler (KL) / Jensen-Shannon (JS) 散度[7]等

（2）标准化验证流程：

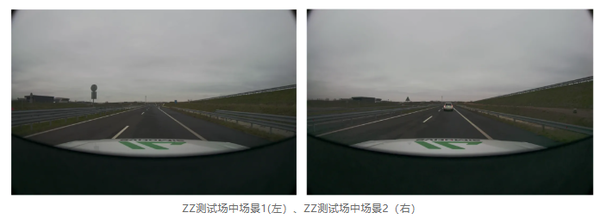

环境搭建：在受控光照环境（如光学暗室）和真实户外场景中，分别放置标准棋盘格、Macbeth色卡，或在可复现的真实环境中（如测试场的高速路段）设计特定场景（如空旷道路巡航、前车跟随），在仿真环境中精确复现该场景（包括车辆轨迹、道路几何与材质）。

数据采集：使用真实传感器和仿真传感器模型，在完全相同的内外参（位置、姿态）下标定和采集数据。

误差分析：计算上述定义的量化指标，分析仿真与真实数据的偏差

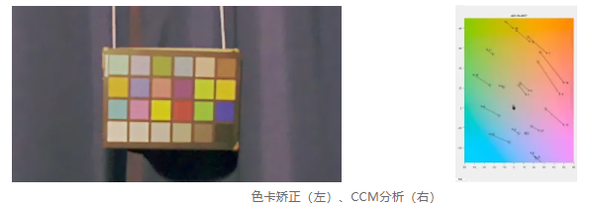

模型迭代：在RAW数据层面对齐噪声模型。对于相机模型来说，基于色卡和CCM校准流程，逐一验证ISP模块（如白平衡、去马赛克、色彩校正）的输出。

2、静态场景高保真重建与验证

目标是确保场景在几何、材质和光照三个维度上与现实世界一致。

（1）工程化验证流程

PBR材质要求：材质库应基于测量数据，并遵循如ASAM OpenMATERIAL等标准，确保不同仿真平台间的一致性。

（2）光照模型验证：

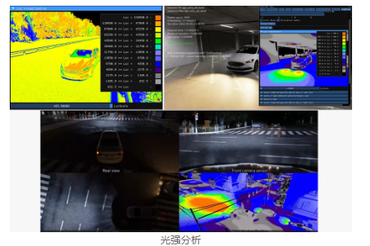

流程：在真实场景的关键位置使用照度计测量光照强度，并与仿真环境中对应点的渲染结果对比。对于人造光源，必须使用其IES文件进行建模。

指标：照度（Lux）误差，目标偏差通常要求低于10-15%。

（3）GS/NeRF场景验证：

几何误差：使用LiDAR点云作为地面真理，计算重建场景的几何RMSE。

光照一致性：在场景中放置虚拟的、已标定的相机模型，渲染图像并与真实照片对比（PSNR/SSIM）。

多模态一致性：基于下游感知任务验证从重建场景中生成的相机图像和LiDAR点云是否在空间和语义上保持一致。

3、动态场景高置信度还原

目标是实现交通流和关键交互行为在时空维度上的精确复现。

（1）数据驱动的轨迹与行为重建

多传感器同步：在数据采集阶段，必须使用高精度时钟同步方案（如PTP/gPTP协议）保证所有传感器（GPS/IMU, LiDAR, Camera）的时间戳在亚毫秒级对齐。

宏观轨迹重建：利用多传感器融合与平滑滤波算法（如Kalman滤波），从带噪的原始数据中重建出高频（如100Hz）、平滑且物理可信的轨迹[8]，从而重建出特定路段的交通流。

微观智能体模型：这些模型可以根据场景上下文（如地图信息、其他车辆状态）进行条件化生成，从而实现智能体之间的闭环交互。例如，Waymo提出的Sim Agent[9]等模型，旨在学习一种能够对其他智能体行为和Ego车规划做出真实反应的策略.

（2）置信度验证方法与模型对齐

指标定义：轨迹精度：与高精度真值轨迹对比，计算RMSE、MAE等指标，工程标准通常要求关键场景下轨迹误差<10厘米。

时序指标：TTC、THW（车头时距）偏差分析，确保交互行为的时序一致性。

行为一致性：对比仿真与真实场景中车辆的关键行为决策点（如变道发起时刻、刹车点）是否一致。

交通流参数对比：在特定路段，对比仿真的交通流量（veh/h）、平均速度和密度是否与真实世界的观测数据（如来自线圈检测器的数据）匹配。

场景多样性与稀有事件频率：评估仿真平台生成“边缘场景”的能力，并验证这些关键场景出现的频率是否符合真实世界的统计规律，避免过度生成或缺失

统计建模：对于无法精确复现的随机行为（如行人意图），可采用统计建模方法，确保其行为分布在统计上与真实世界一致，并使用置信区间（CI）、偏差（Bias）和方差（Variance）来评估模型置信度。

（3）标准化验证流程：

环境搭建：在测试场进行标准的车辆动力学测试（如双移线、阶跃转向）。

数据采集：记录车辆的输入（方向盘转角、制动压力）和状态输出（车速、加速度、横摆角速度）。

数据分析：在仿真中输入相同的控制序列，对比仿真动力学模型的输出与实车数据的差异。

模型迭代：调整动力学模型参数（如轮胎魔术公式参数、悬挂刚度），直到仿真与实测的响应曲线RMSE在预设范围内（如横摆角速度误差<5%）[10]。

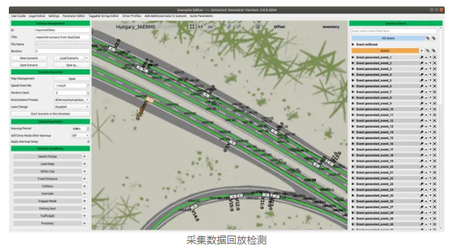

系统精度验证：在HIL环境中，端到端测量从仿真场景生成到ECU接收到信号的总时延，确保其满足实时性要求，并通过对比原始路采数据和回放数据，验证行为的一致性。

统计学置信度评估：对于某些随机性强、难以精确复现的场景，可采用生成式模型或统计分布来描述其行为。通过大规模蒙特卡洛仿真，评估系统在这些随机扰动下的性能表现，并以统计指标（如失效概率、置信区间）来衡量验证结果的置信度

04 构建持续迭代的可验证仿真体系

实现高置信度的自动驾驶仿真并非一蹴而就的技术集成，而是一个持续迭代、系统化的工程过程。它要求我们从物理第一性原理出发，深刻理解每一个环节的误差来源，并为之设计可量化的验证指标和标准化的闭环验证流程。

本文提出的“三大挑战”与“三大技术路径”框架，旨在将抽象的“置信度”概念，分解为一系列具体的、可执行的工程任务。通过对传感器、静态场景和动态场景进行分层验证与模型对齐，我们可以逐步缩小仿真与现实之间的差距，最终构建一个物理可信、数据可依、工程可用的高置信度仿真验证体系。只有这样的体系，才能真正成为加速自动驾驶技术安全落地、提升研发效率的核心驱动力。

基于物理级的传感器模型、高精度的自研渲染引擎与 GS 场景重建技术，aiSim 能够精准还原真实传感器输入和复杂道路环境，并通过自适应场景泛化能力实现对不同城市、天气与光照条件的稳定迁移。依托这套可验证的物理一致性框架，aiSim 有效缩小了仿真与现实之间的差距，构建了可工程落地的高置信度仿真体系。
