使用VS2022 Performance Profiler进行GPU分析

配置录制环境

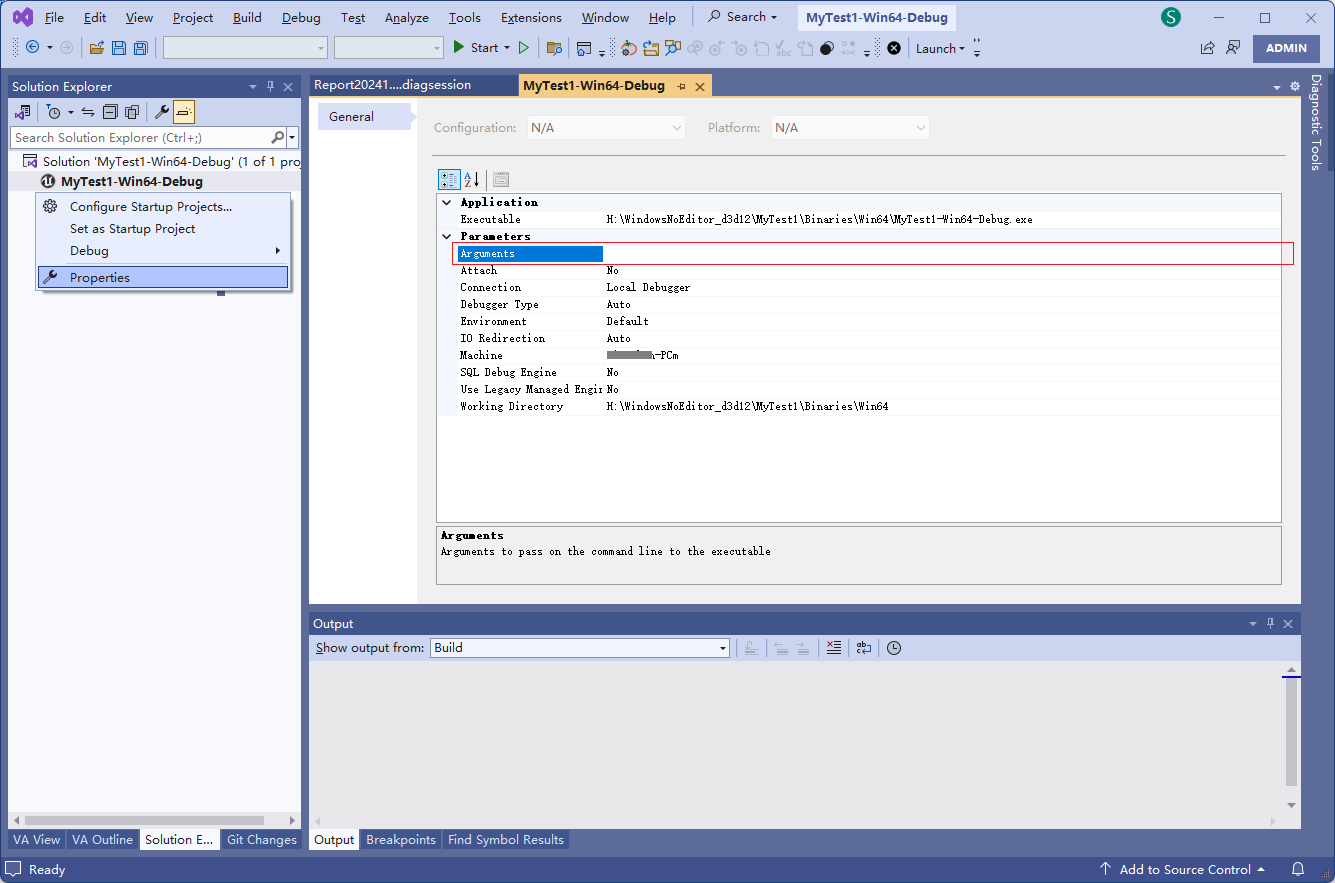

如果需要设置命令行参数，在MyTest1-Win64-Debug工程上右键鼠标点击Properties，在弹出面板中设置Arguments即可



录制性能数据

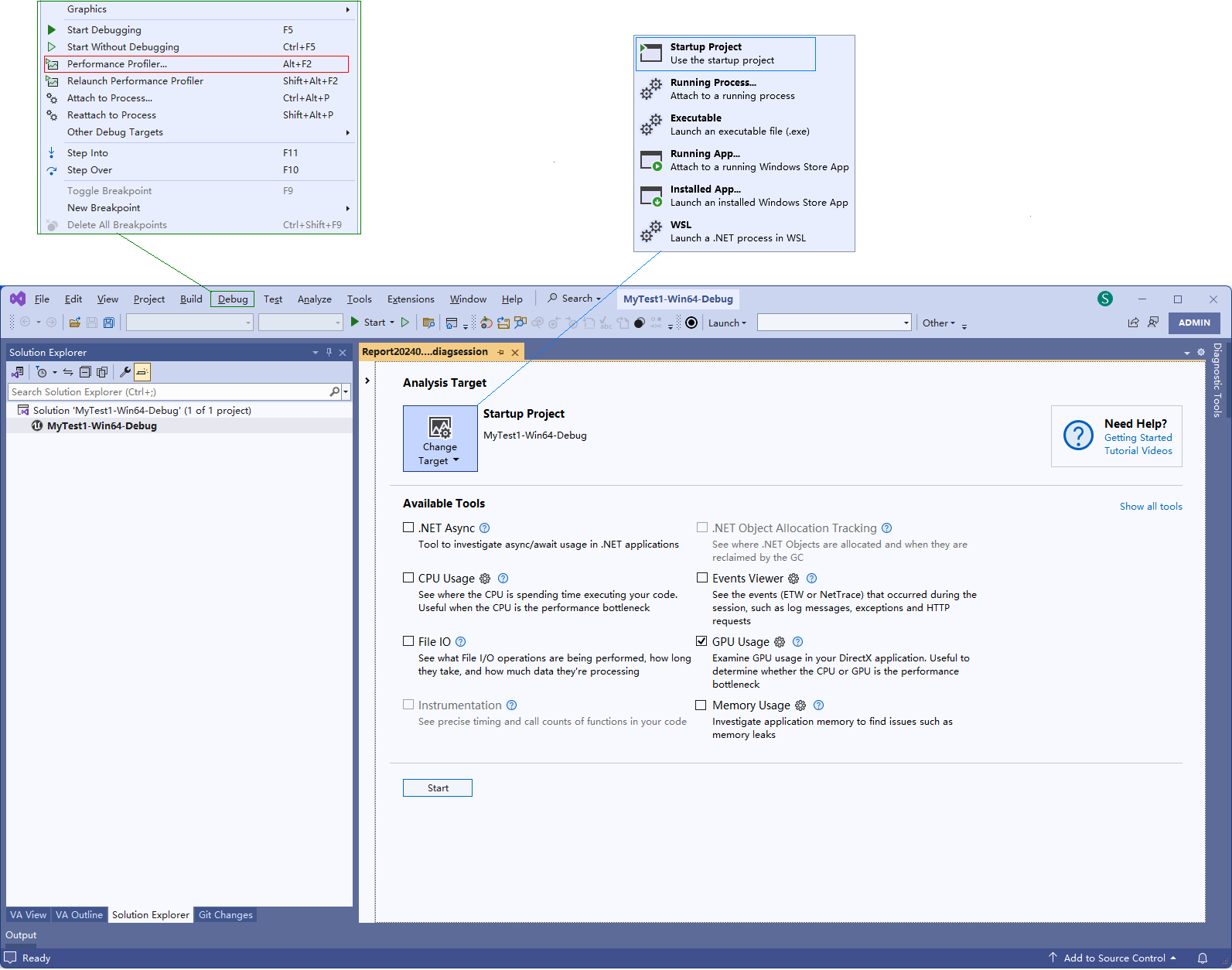

点击Start按钮，开始录制

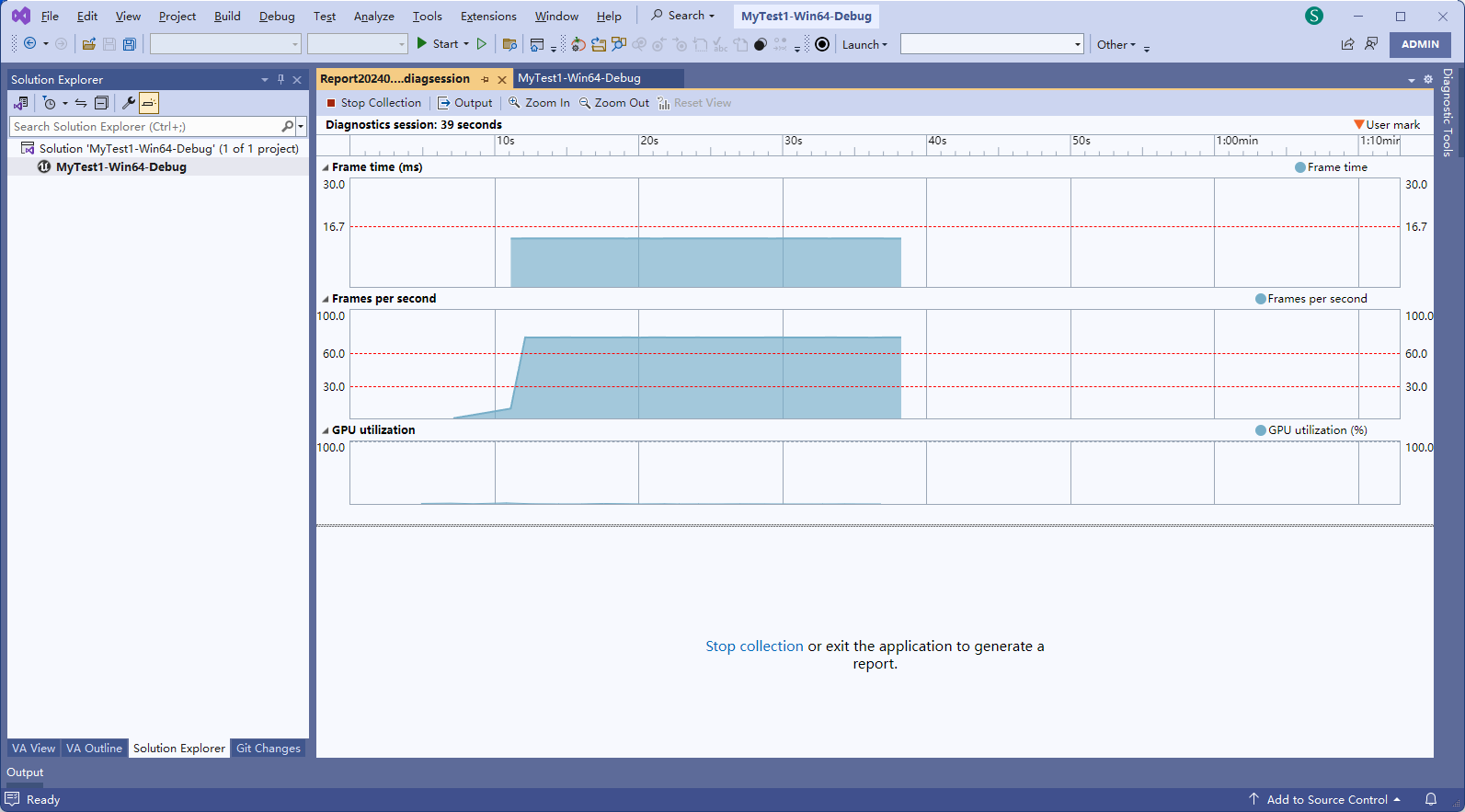

点击Stop collection结束录制



在VS2022中查看性能数据

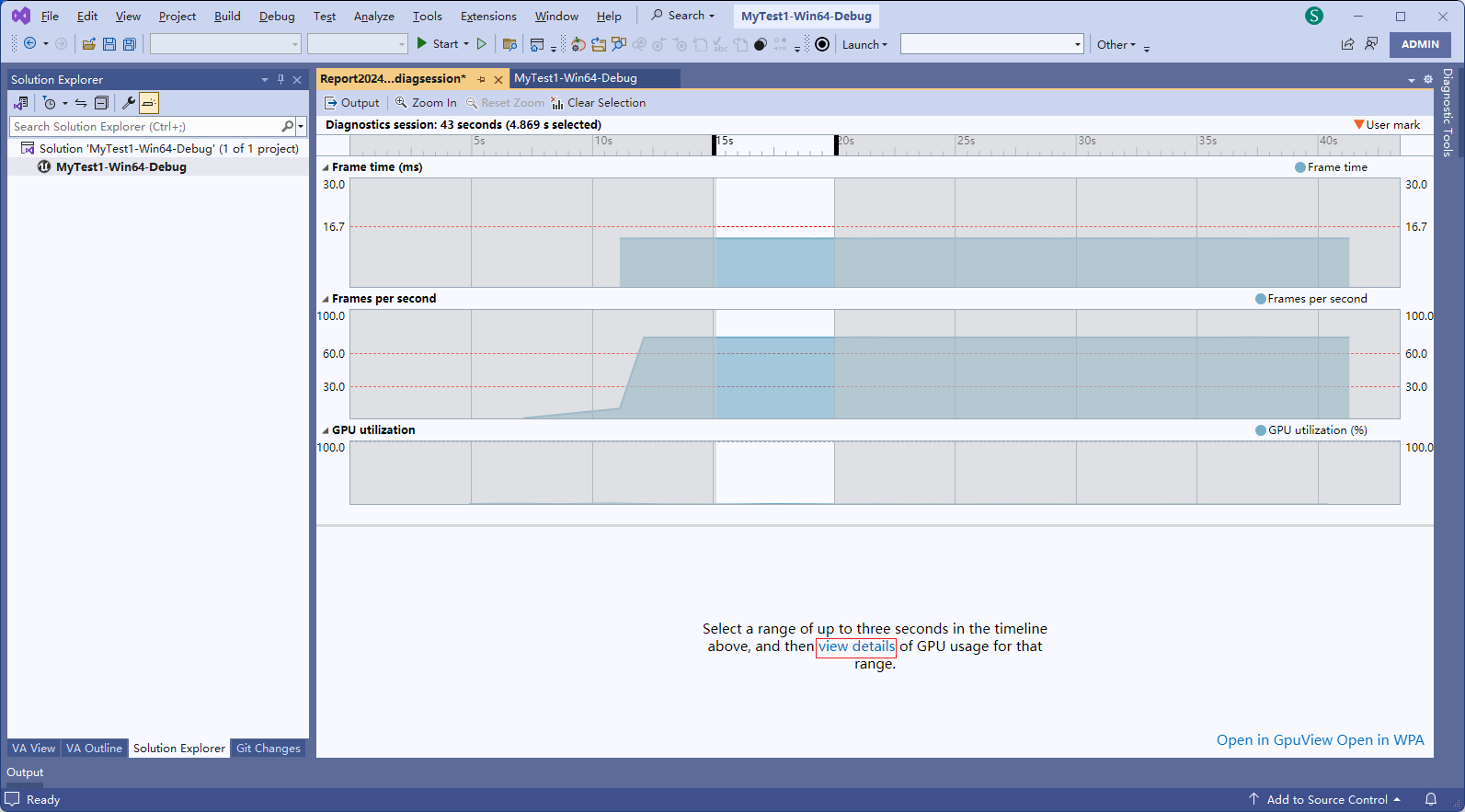

点击view details查看数据详情

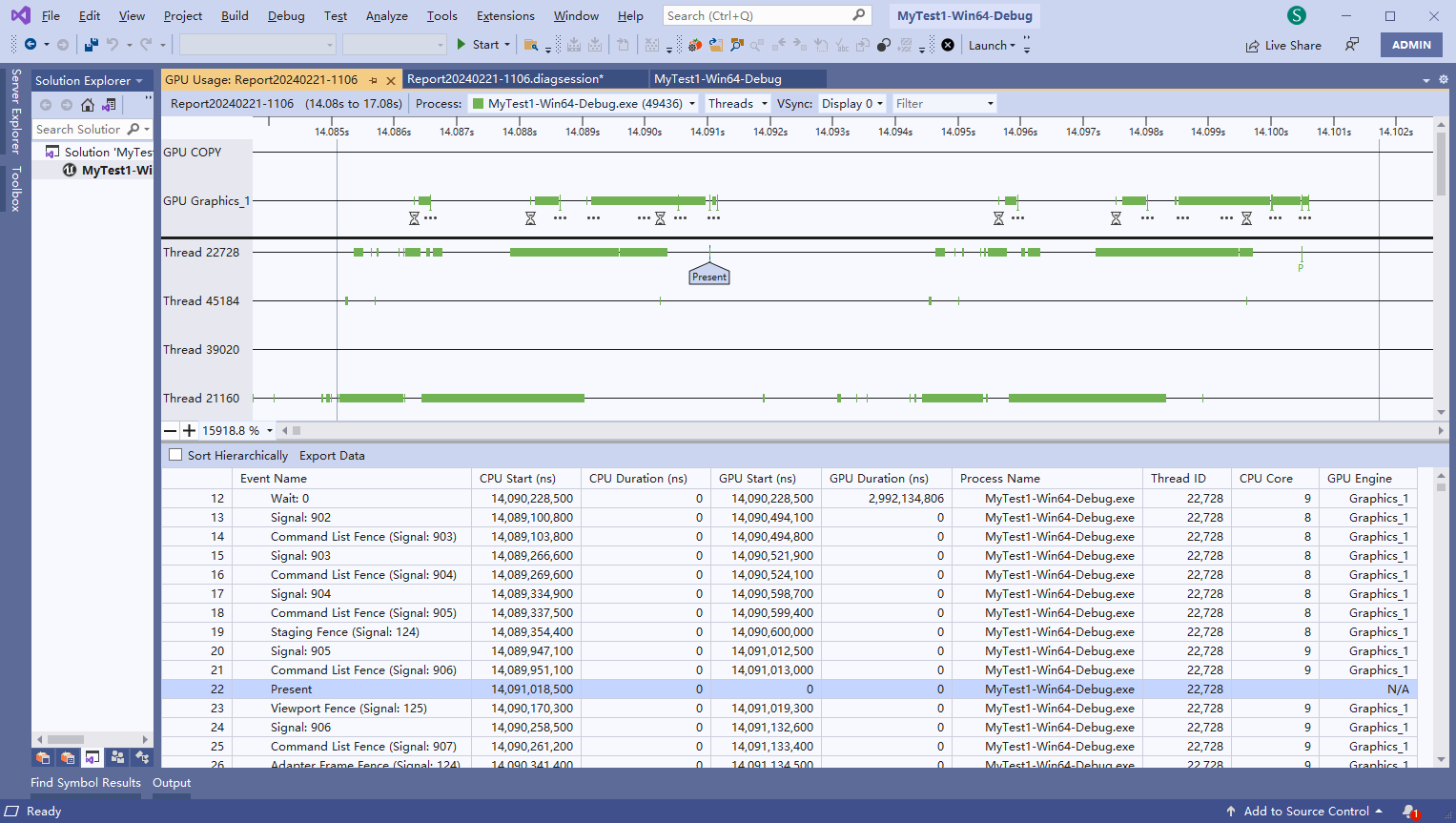

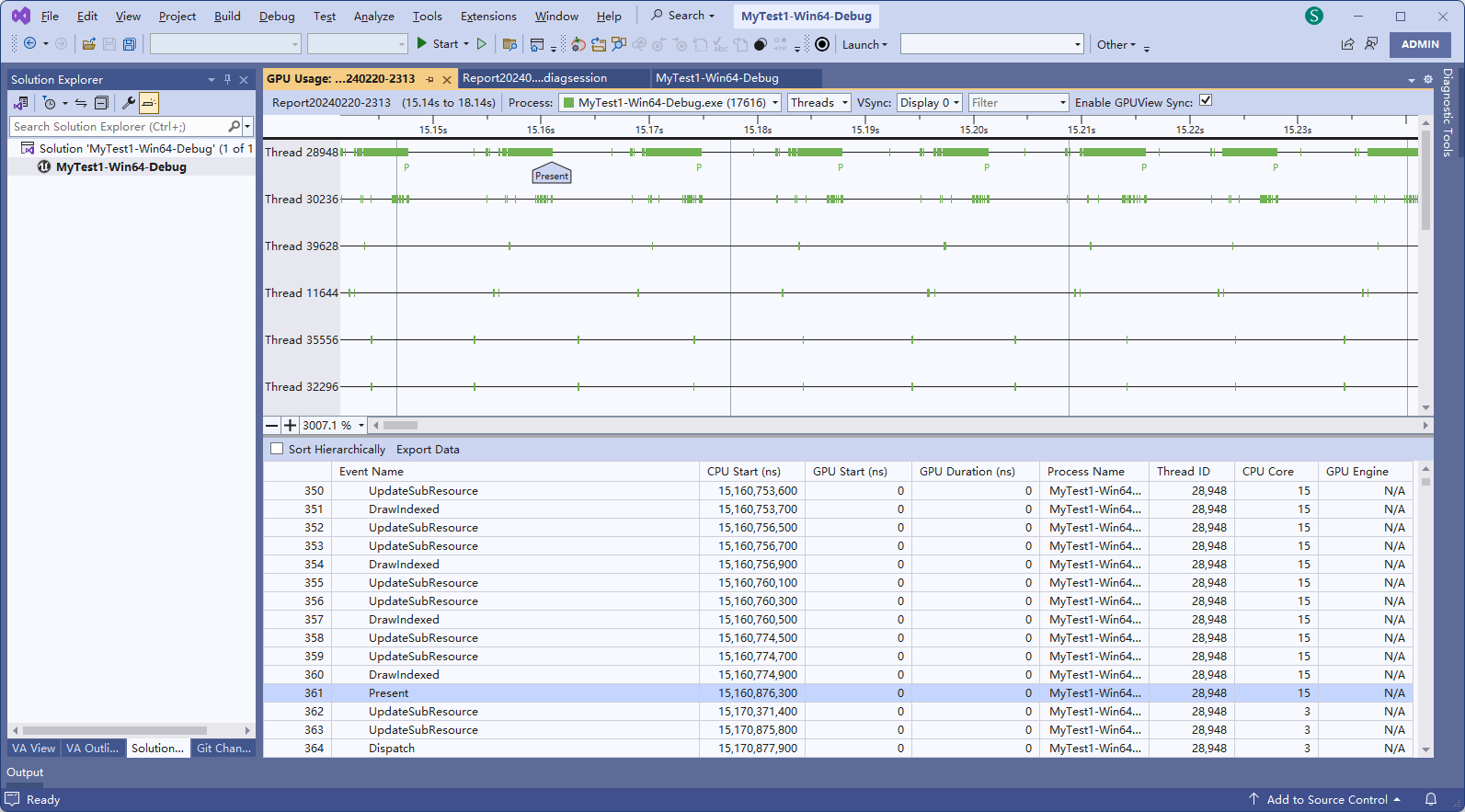

点击Present所在的行，会跳转到对应的线程的位置上

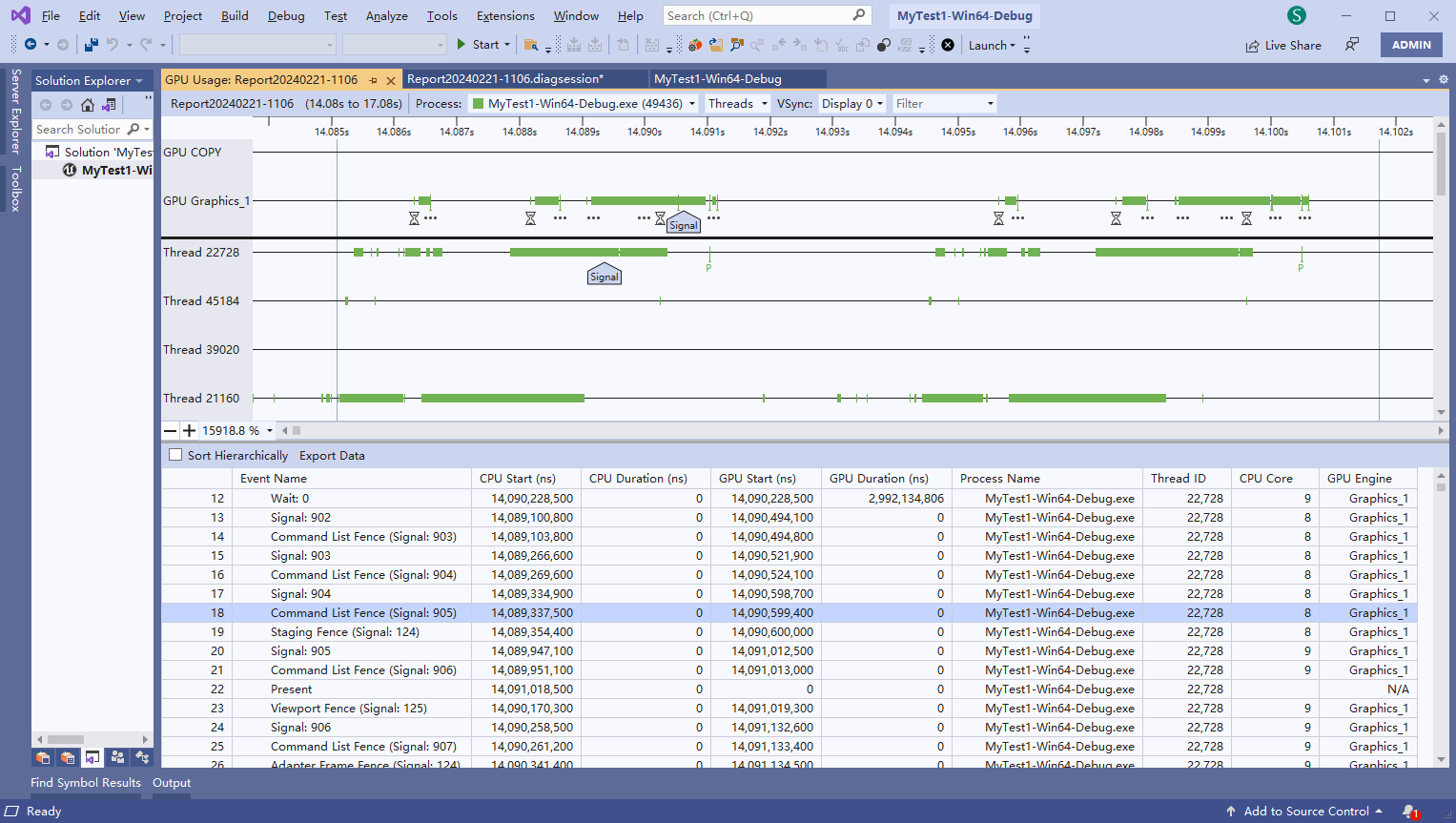

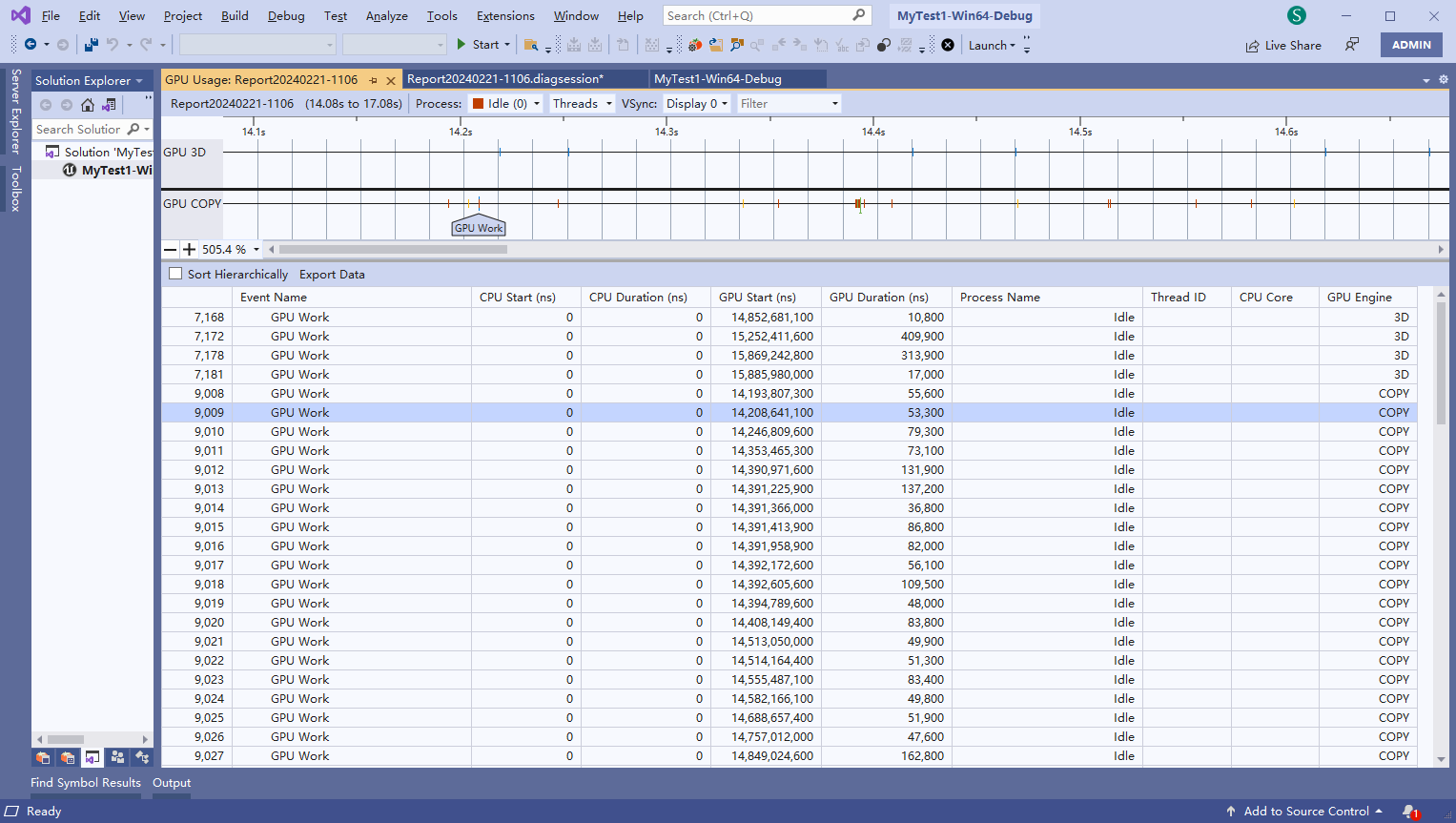

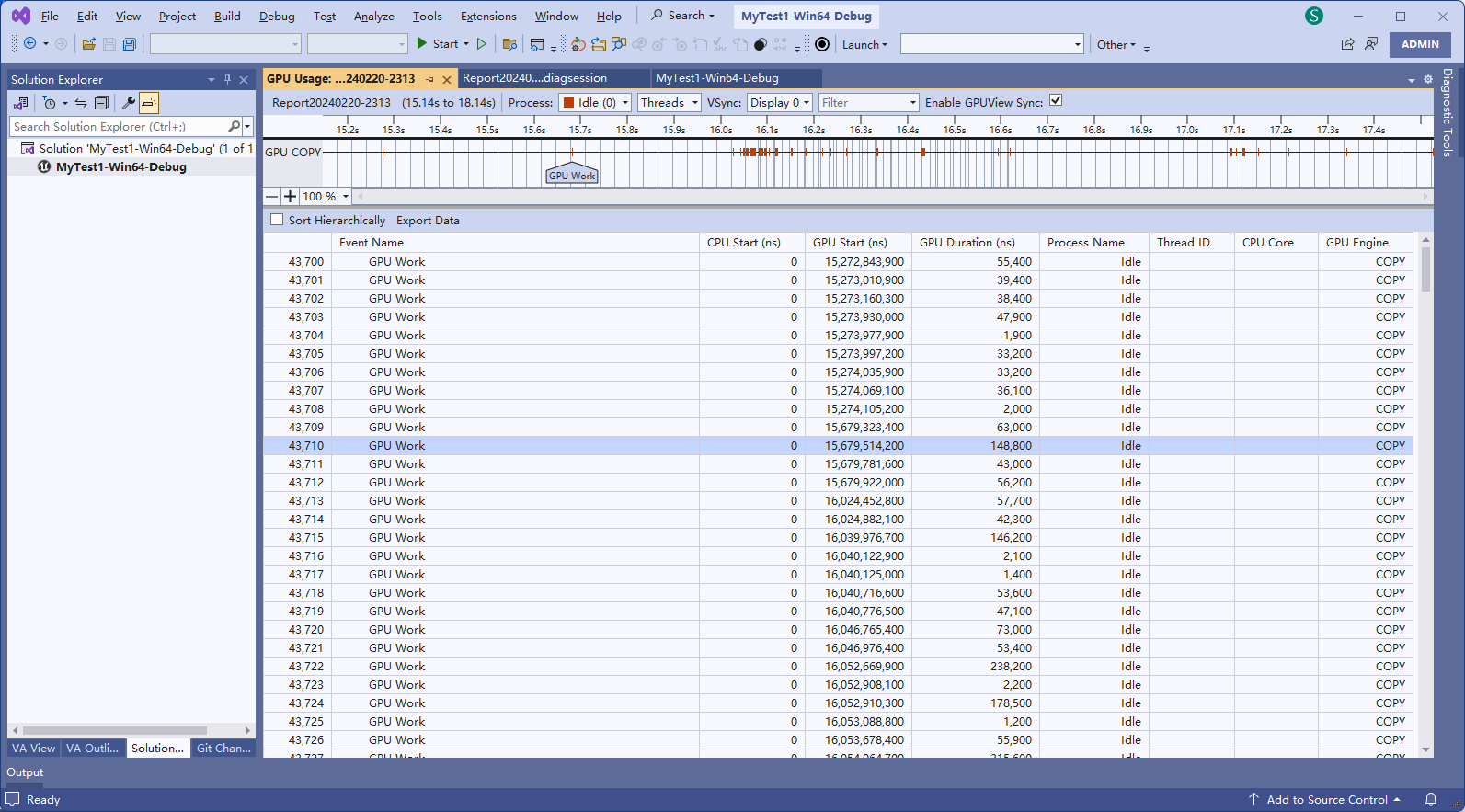

点击GPU Work所在的行，会跳转到对应的GPU COPY的位置上

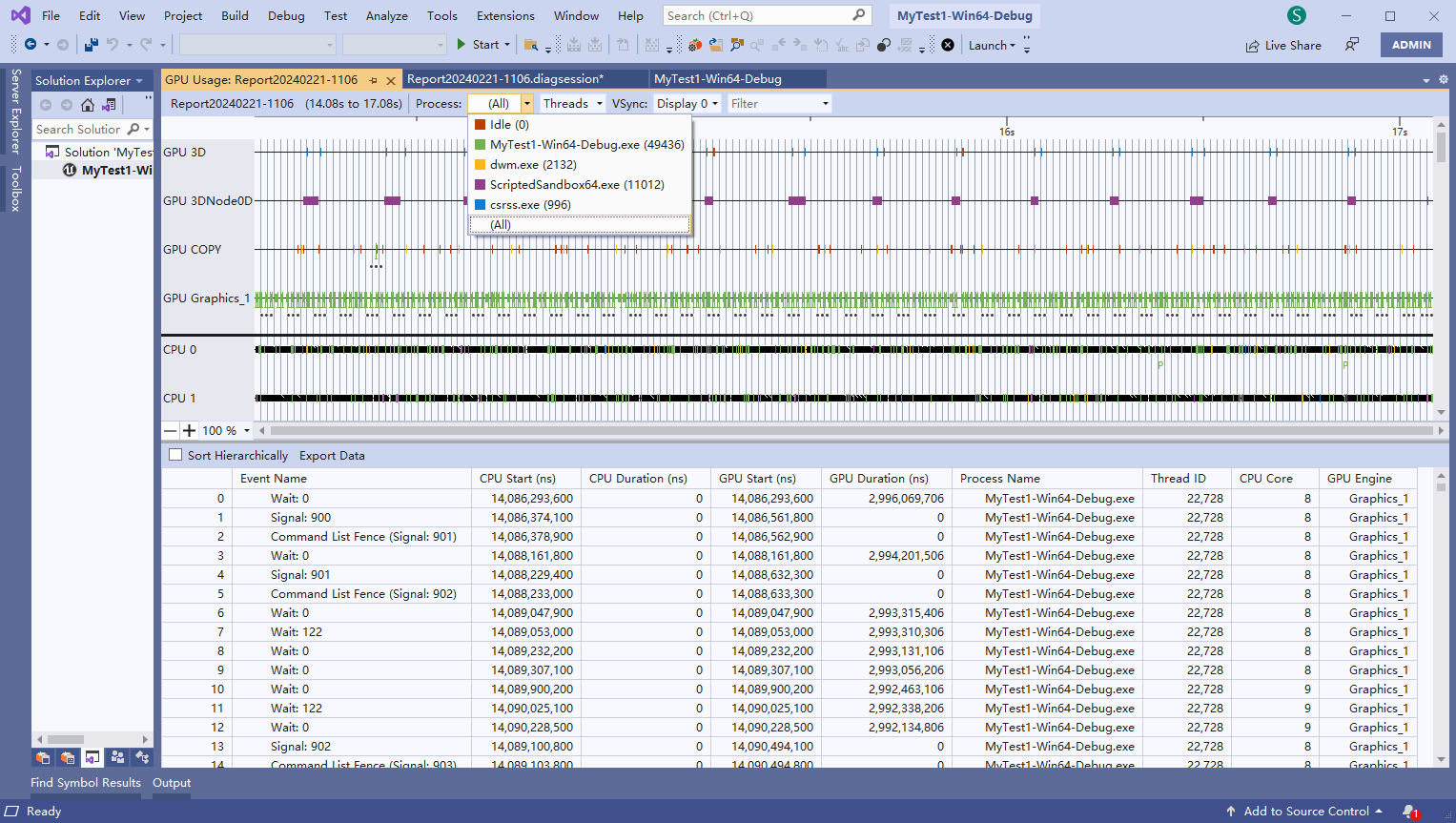

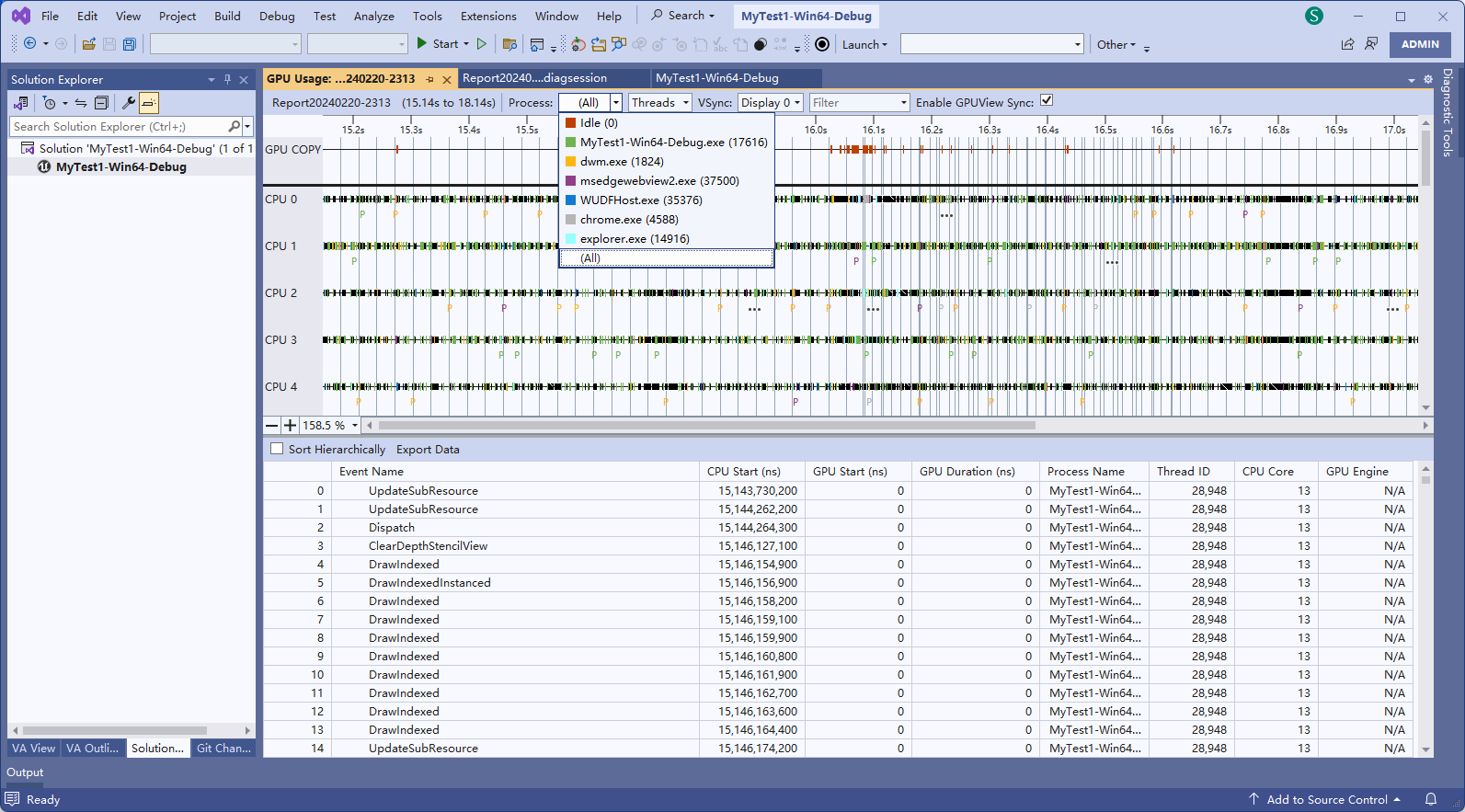

Process过滤器选择MyTest1-Win64-Debug.exe进程





在GPUView和WPA工具查看性能数据

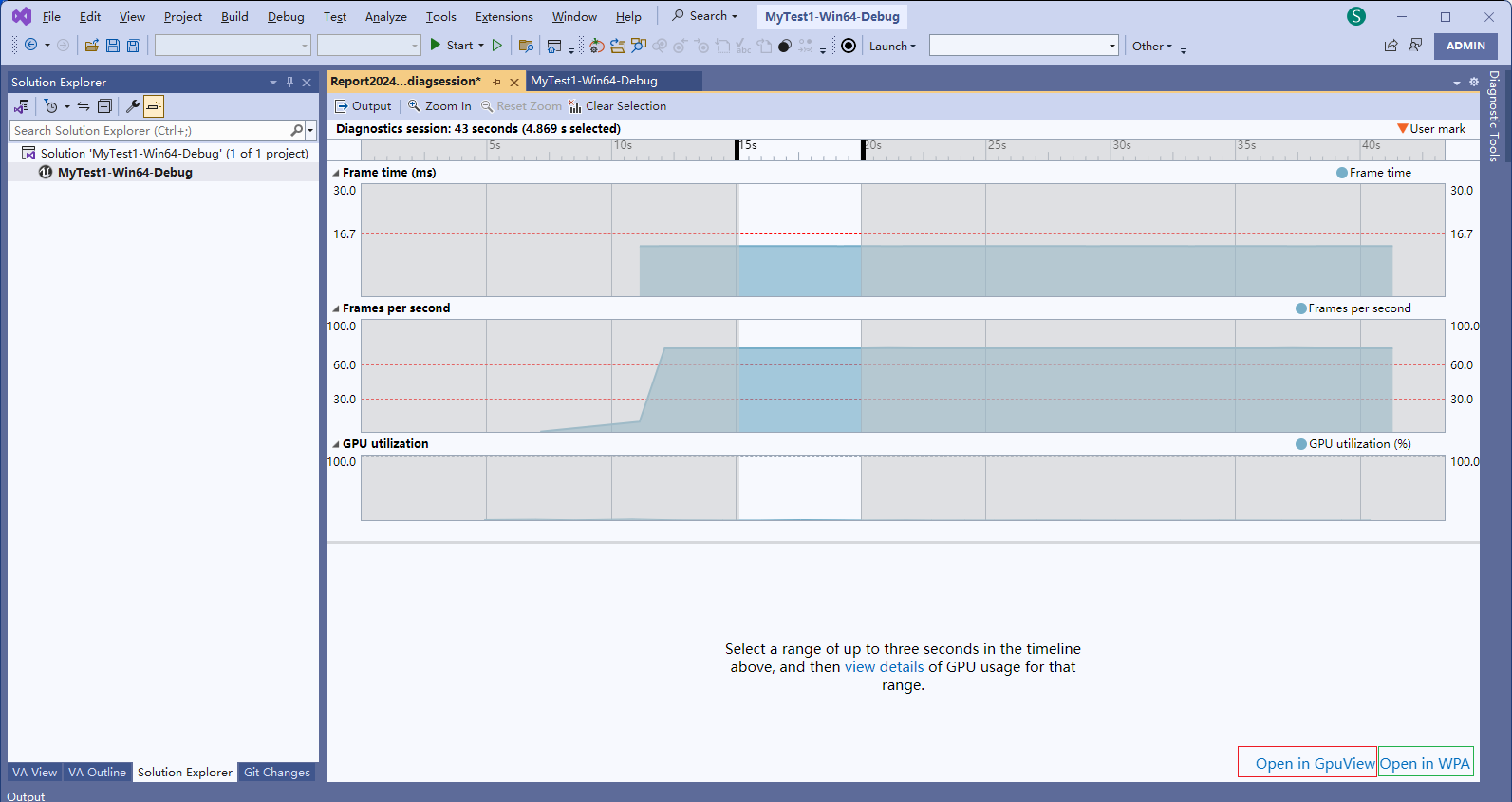

点击右下角按钮，在Open In GpuView和Open In WPA中打开录制的性能数据

注：需要先保存diagsession文件到磁盘，否则打开时会报错

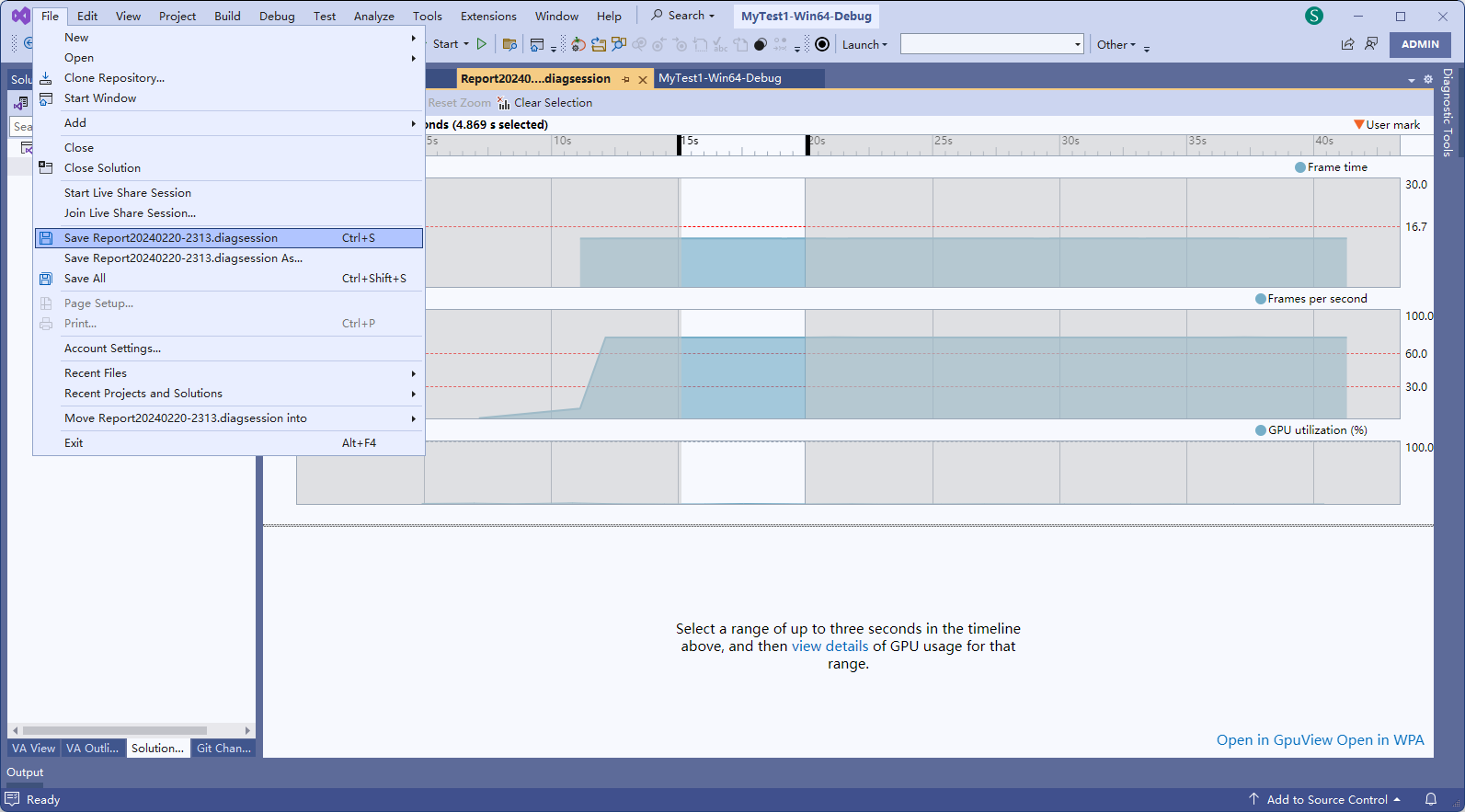

保存当前Report20240220-02313.diagsession文件

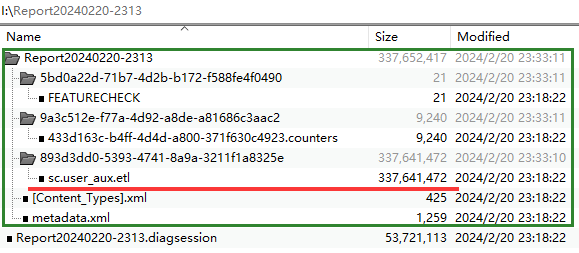

保存出来的Report20240220-02313.diagsession文件实际为zip文件，解压后里面含有一个名为sc.user_aux.etl文件，etl文件可被GPUView.exe和wpa.exe打开



GPUView工具

GPUView是Windows Performance Toolkit（WPT）的一部分，它提供了对显存使用情况的详细分析。你可以使用GPUView来查看显存分配、释放和复制等操作，以及显存使用的时间和带宽等性能指标。

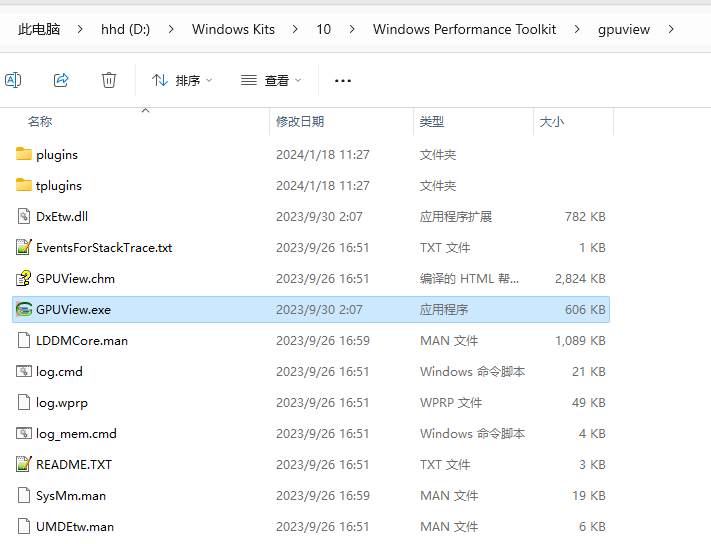

D:\Windows Kits\10\Windows Performance Toolkit\gpuview\GPUView.exe



使用GPUView.exe打开sc.user_aux.etl文件

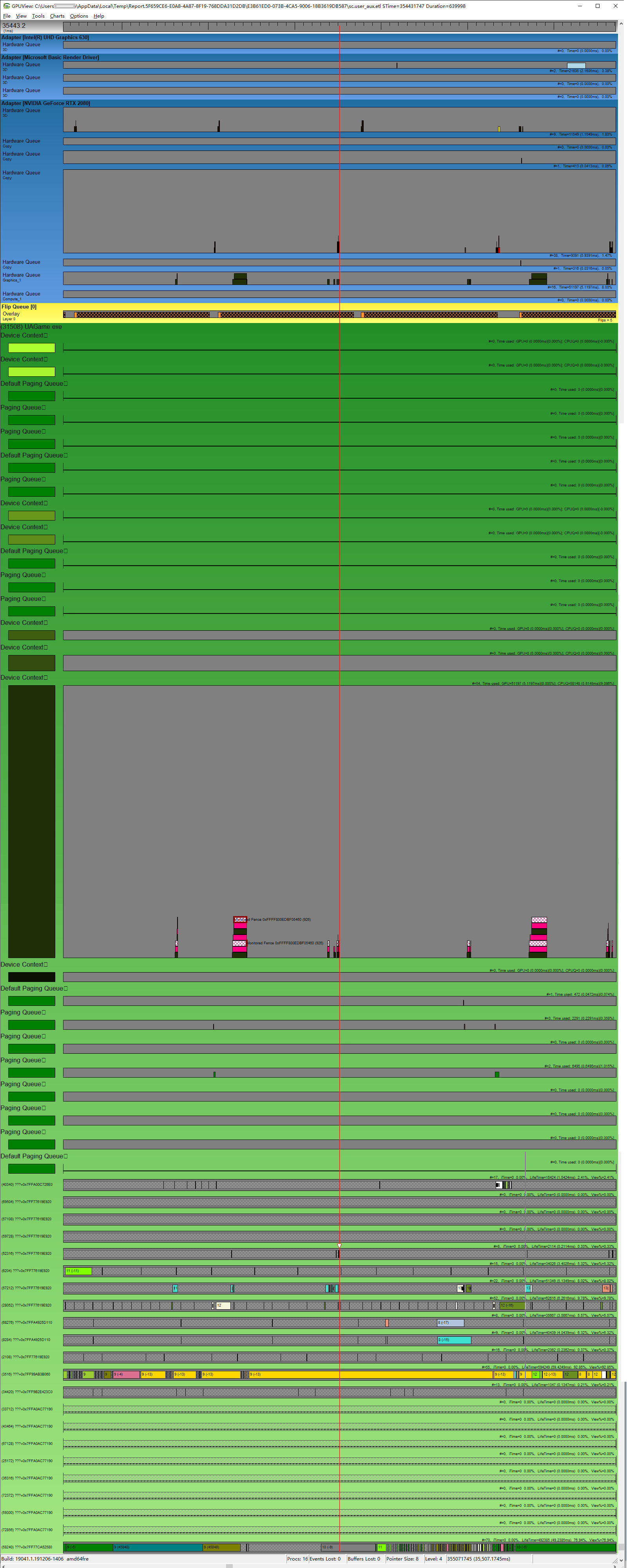

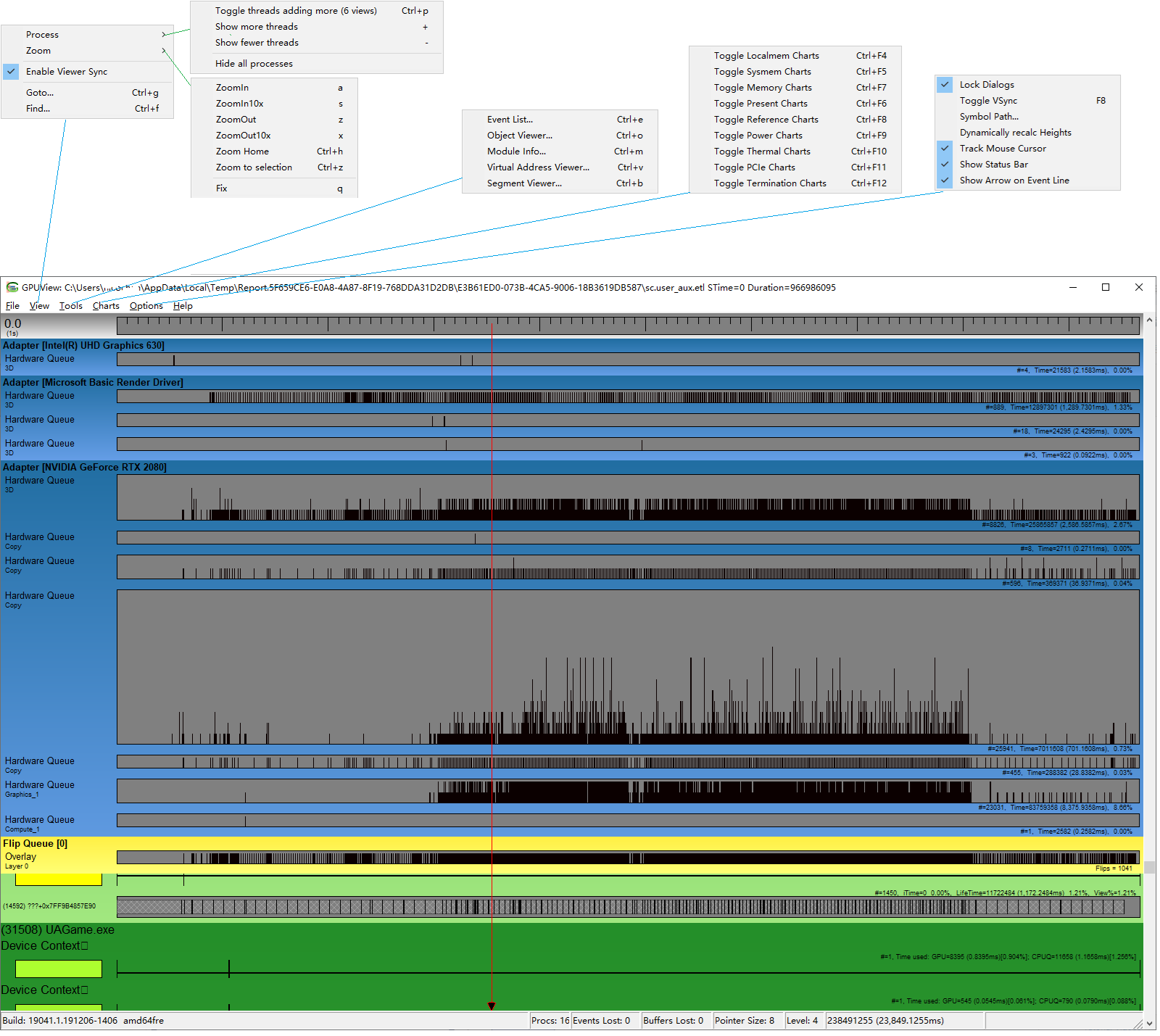

GPUView主界面

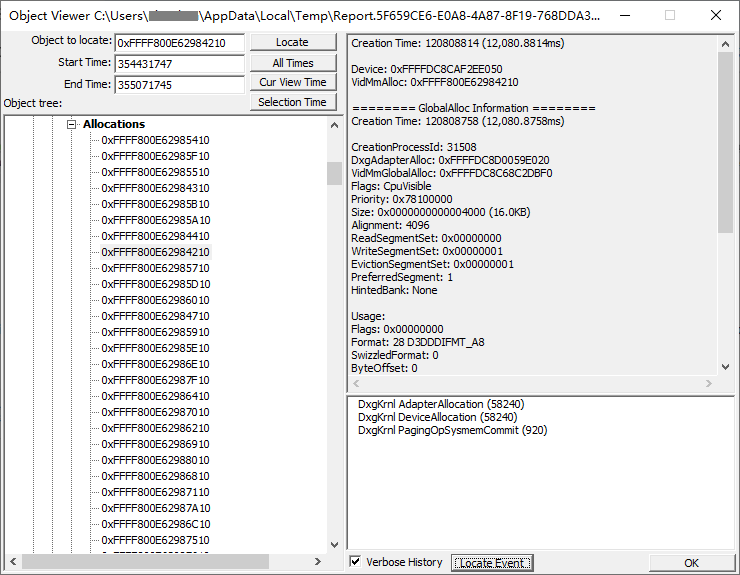

Object Viewer

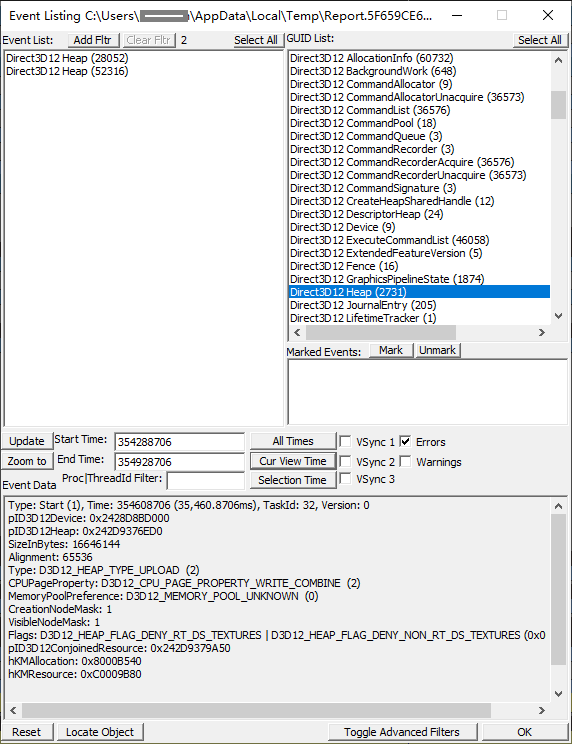

Event Listing

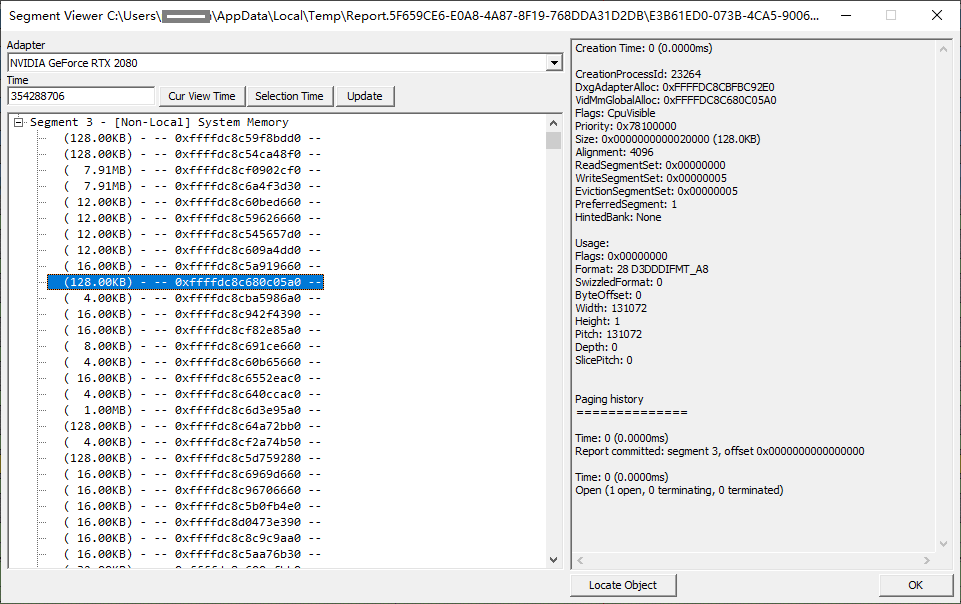

Segment Viewer



WPA工具

Windows Performance Toolkit（WPT）是一套用于分析和调优Windows性能的工具集。它包含了一些命令行工具，如xperf和WPA（Windows Performance Analyzer），可以用来分析线程的CPU占用情况和性能瓶颈。

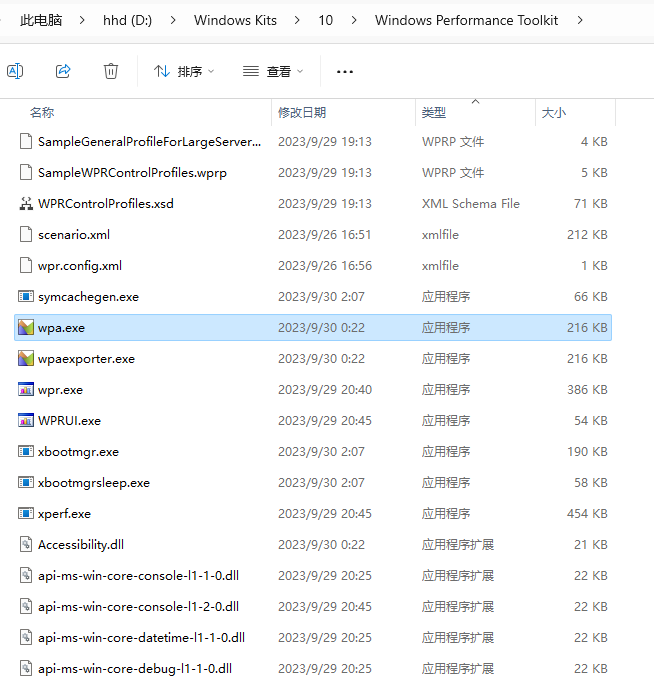

D:\Windows Kits\10\Windows Performance Toolkit\wpa.exe

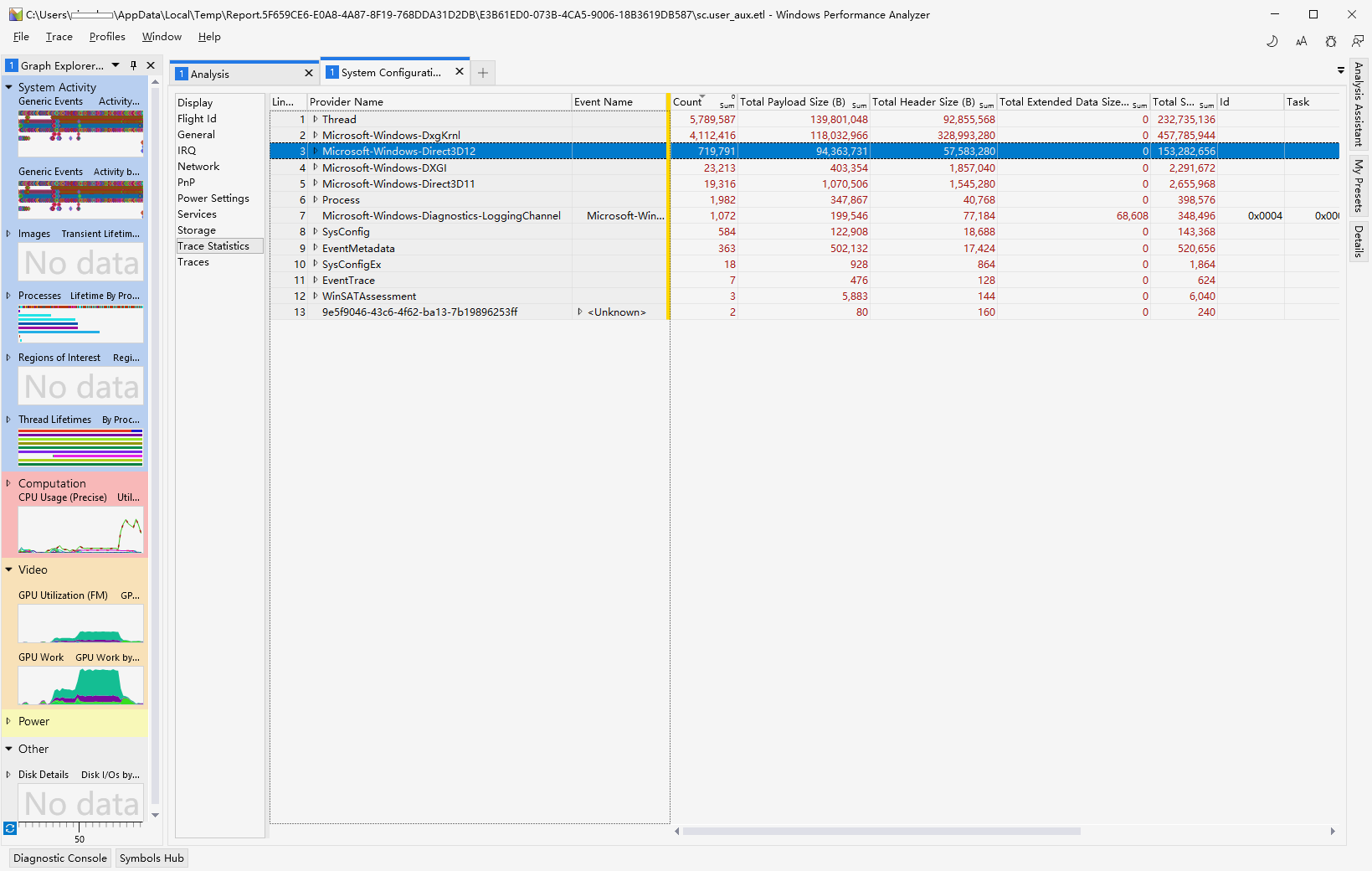

使用wpa.exe打开sc.user_aux.etl文件

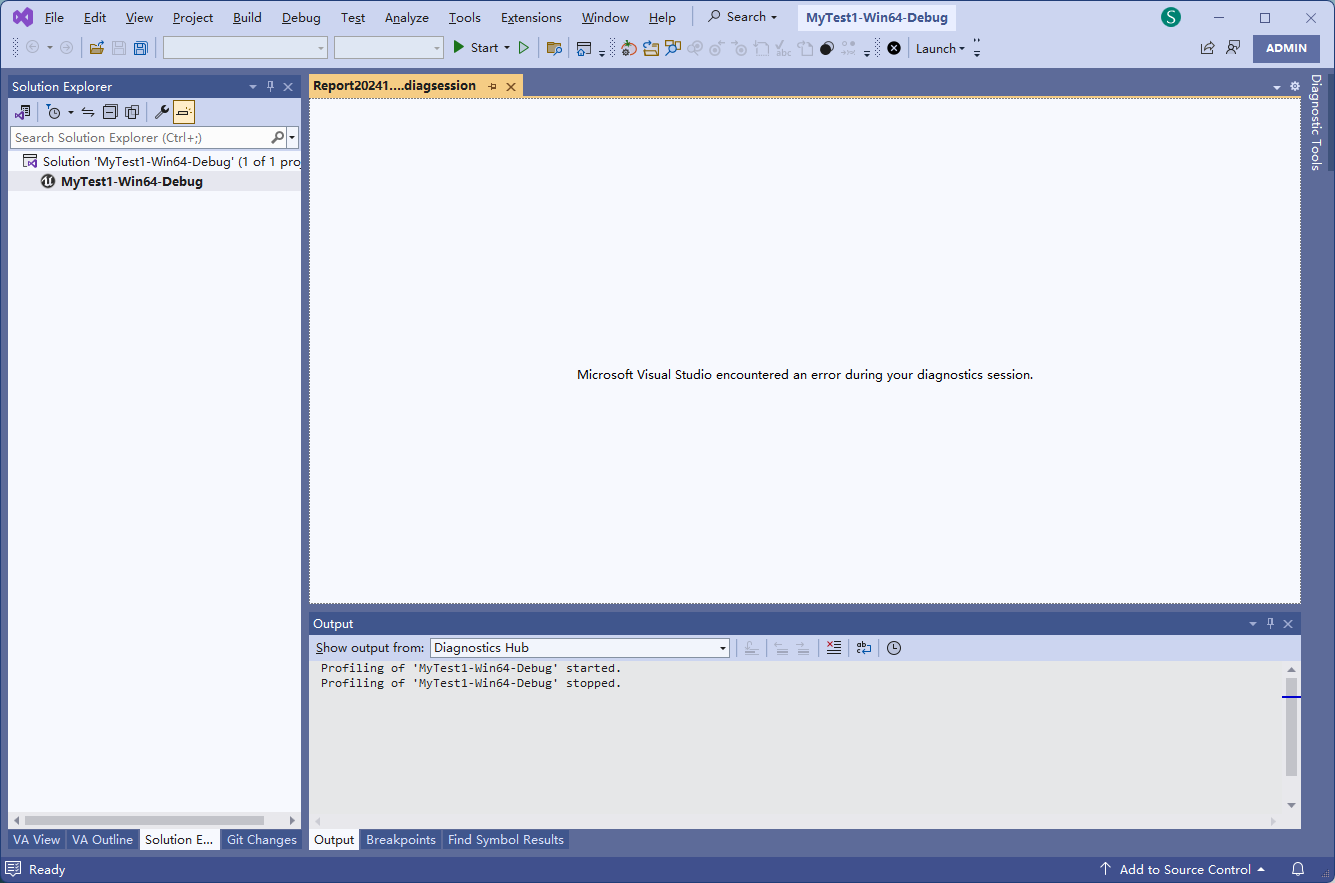

Microsoft Visual Studio encountered an error during your diagnostics session报错

注：vs2022录制会报错，vs2019则没有问题
