                                               今日随笔-硬件小知识总结

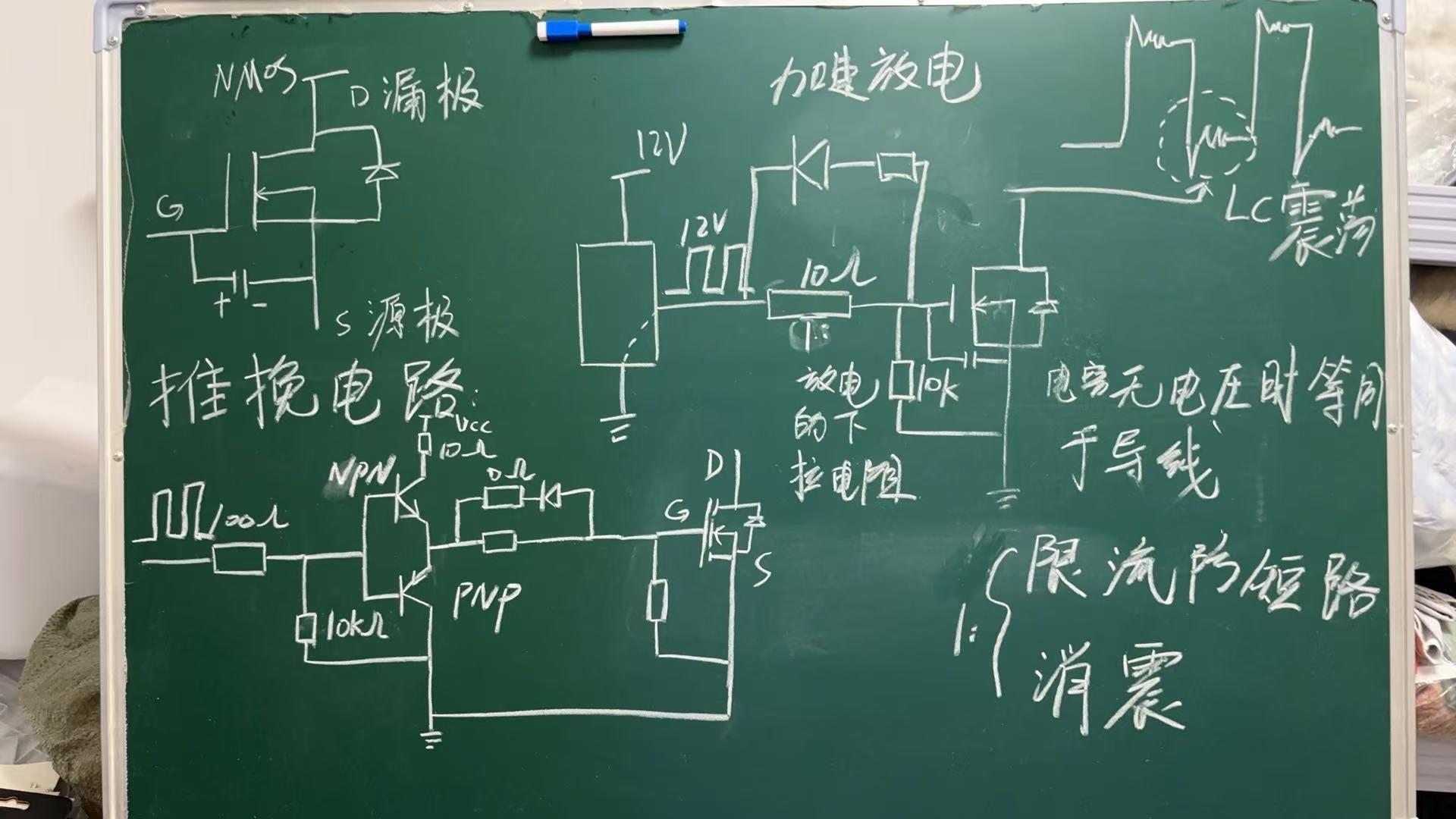

1. 推挽电路
   推挽电路主要由一个NPN和PNP组成，高电压时NPN的集电极和发射极导通、PNP的发射极和集电极截止，NPN集电极的电压经发射极到mos管的G极，此称为“推”。
   低压时NPN的集电极和发射极截止、PNP的发射极和集电极导通且发射极和基极也导通，mos管的G极处放电到IC和GND，此称为“挽”。

2. 0Ω电阻和二极管的作用
   mos管通过G极加速放电

3. 10Ω电阻的作用
   ①初次上电时，mos管的G极和S极导通接地，限流电阻防止过流
   ②电阻消耗LC震荡，减小波形的抖动

4. 10k电阻的作用
   放电时的下拉电阻
