Shader 学习笔记

Shader "Custom/Diffuse Texture" {  　　　　　　　　　　    // Shader的开始，双引号内饰该Shader的名字
    Properties {
        _MainTex ("Base (RGB)", 2D) = "white" {}　　    // 属性块，_属性名字("显示出来的名字", 类型) = 默认值 {选项(可选，但2D，Rect等必须要)}
    }
    SubShader {                                         // 子着色器，至少一个，具体使用哪个，根据目标平台的性能自动决定，如果都不达标，则使用FallBack
        Tags { "RenderType" = "Opaque" }                // 硬件将通过判定这些标签来决定什么时候调用该着色器，这里是当系统在渲染非透明物体时调用该Shader
                                                        // 标签还有诸如"Queue"="xxx"来指定渲染顺序，值越高越靠后渲染

        LOD 200                                         // 品质级别，在Unity中可以设定最大LOD，当设定的LOD小于SubShader所指定的LOD时，这个Sub将不可用，注意，它与Mesh那个自动切换模型的LOD不是一回事，这个是手动设置的

        CGPROGRAM                                       // 此标记到ENDCG表示这中间是一段CG语言写的Shader，如果sub里有这种代码，则说明该sub是可编程渲染
        #pragma surface surf BasicDiffuse vertex:vert   // 表面该sub是表面着色器，并且主函数是surf，使用我们自定的光照模型函数BasicDiffuse，使用顶点函数vert
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　   　　　// Lambert是默认的光照模型函数，如果我们没有自定义的，就用它。顶点函数可以省略

        sampler2D _MainTex;                             // 在上面的属性块里设定的属性，在CG代码块里要再声明一次，将两者连接起来，因为CG代码块里不能直接使用
　　　　
　　　　 struct Input {                                  // Input其实是需要我们去定义的结构，这给我们提供了一个机会，可以把所需要参与计算的数据都放到这个Input里，传入surf函数里使用
            float2 uv_MainTex;
        };

　　　　 void vert(inout appdata_full v, out Input o)   // 顶点函数，appdata_full是CgInclude里的结构体，存顶点的各种信息
　　　　 {
            //在这里修改顶点的各种信息，或者修改Input结构体，给surf函数传递信息
　　　　 }

　　　　 /* 自定光照模型函数，函数格式必须为：Lighting + 名字, surf主函数计算输出的SurfaceOutput作为参数参传入到此函数里
　　　　　* 其它两种格式的光照模型函数
　　　　　* half4 LightingName_PrePass (SurfaceOutput s, half4 light)
　　　　　* half4 LightingName (SurfaceOutput s, half3 lightDir, half3 viewDir, halfatten)
　　　　　*/
　　　　 inline float4 LightingBasicDiffuse (SurfaceOutput s, fixed3 lightDir, fixed atten) {
　　　　　　　float difLight = max(0, dot(s.Normal, lightDir));                 // 像素点的光照强度与入射光线角度有关，角度越大，像素点越亮
　　　　　　　float4 col;
　　　　　　　col.rgb = s.Albedo * _LightColor0.rgb * (difLight * atten * 2);   // _LightColor.rgb是U3D中的光源，如果不乘这个参数，则无法随光源变化
　　　　　　　col.a = s.Alpha;
　　　　　　　return col;　
　　　　 }

        void surf (Input IN, inout SurfaceOutput o) {       // 表面着色器的主函数，参数IN表示我们的输入，o表示输出到屏幕的内容，o一开始是空白的，要我们输内容进去
            half4 c = tex2D (_MainTex, IN.uv_MainTex);      // SurfaceOutput是一个结构体，具体内容参见下面的第七点
            o.Albedo = c.rgb;
            o.Alpha = c.a;                                  // 我们将输入的内容经过变换后，赋予输出，这样就能在屏幕上改变内容了
        }
        ENDCG
    }
    FallBack "Diffuse"                                      // 如果以上的所有sub着色器都不能使用，则默认使用该着色器
}



1.写Shader的三种语言：

HLSL -> DirectX，只有微软平台能用

GLSL -> OpenGL，由硬件编译，所以跨平台性很好

Cg 　-> DirectX 与 OpenGl 的上层，类似中间语言，最后会编译成GLSL或者HLSL。由于是微软参与开发，语法很像HLSL，可以无缝转换为HLSL

（Unity Shder一般用CG编写，可以选择CG/HLSL或者GLSL）



2.计算机图形渲染分为：

固定管道渲染、可编程管道渲染



3.Unity中Shader分为三种：

固定功能着色器（Fixed Function Shader）

表面着色器（Surface Shader）

顶点着色器&片段着色器 （Vertex Shader & Fragment Shader）

前者是固定管道渲染，后两者是可编程管道渲染



4.Unity中判断Shader是哪种类型的方法

  • 没有嵌套CG语言，也就是代码段中没有CGPROGARAM和ENDCG关键字的，就是固定功能着色器。而且必须置于Pass块中。
  • 嵌套了CG语言，代码段中有surf函数的，就是表面着色器。不必置于Pass块中
  • 嵌套了CG语言，代码段中有#pragma vertex name和  #pragma fragment frag声明的，就是顶点着色器&片段着色器，置于Pass块中



5.Pass通道

执行的时候，从执行的SubShader里开始，从第一个Pass块开始执行，一个一个执行。

表面着色器没有Pass块，但在编译的时候，会被编译成若干Pass块。



6.参数类型

ShaderLab的参数类型：

  • Color - 一种颜色，由RGBA（红绿蓝和透明度）四个量来定义；
  • 2D - 一张2的阶数大小（256，512之类）的贴图。这张贴图将在采样后被转为对应基于模型UV的每个像素的颜色，最终被显示出来；
  • Rect - 一个非2阶数大小的贴图；
  • Cube - 即Cube map texture（立方体纹理），简单说就是6张有联系的2D贴图的组合，主要用来做反射效果（比如天空盒和动态反射），也会被转换为对应点的采样；
  • Range(min, max) - 一个介于最小值和最大值之间的浮点数，一般用来当作调整Shader某些特性的参数（比如透明度渲染的截止值可以是从0至1的值等）；
  • Float - 任意一个浮点数；
  • Vector - 一个四维数；

　 详见U3D官方文档：http://docs.unity3d.com/Manual/SL-Properties.html

CG语言中对应的类型：

  •
  • sampler2D
  • samplerCube
  •
  •
  • float
  • vec
  • half 精度比float还低的浮点数，当然，运算效率更高

float和vec都可以在之后加入一个2到4的数字，来表示被打包在一起的2到4个同类型数

// 定义一个2d vector
vec2 coordinate;
// 定义一个颜色值（A,R,G,B)
float4 color;
// Multiply out a color
float3 multipliedColor = color.rgb * coordinate.x;



7.SurfaceOutput的具体内容

这是Unity的CgInclude里定义的默认结构体，有需要的话，可以自己定义一个，可以在光照函数和surf函数里传递信息

struct SurfaceOutput {
    half3 Albedo;     //像素的颜色
    half3 Normal;     //像素的法向值
    half3 Emission;   //像素的发散颜色
    half Specular;    //像素的镜面高光
    half Gloss;       //像素的发光强度
    half Alpha;       //像素的透明度
};



8.Cg语言标准函数库

http://http.developer.nvidia.com/Cg/index_stdlib.html



9.Surf 与 光照模型的关系

surf函数只是接受输入（材质，颜色等），将效果设置为对象的输出（即设置对象每一个像素点应该对应的颜色）

设置完像素点的输出颜色后，我们并不能看到，应该在光照模型函数里，将像素点的颜色，在对应的光下反应后的结果输出给color并返回才能在屏幕上看到结果。



10.从本质上讲，U3D中只存在顶点/片元着色器，表面着色器，固定函数着色器最终也会被编译成若个个PASS端。

表面着色器只是Unity自己创造的一种着色器，目的在顶多/片元的基础上再封装一层，使用起来更简单，编译时会自动转为PASS，但简单使用的同时也失去一些性能优势。



12.Unity中Shader面板扩展的两种方法

http://blog.csdn.net/WPAPA/article/details/51214368



13.SurfaceShader里各函数执行顺序

CPU 阶段

  1. 场景管理：加载和管理场景数据，包括模型、材质、光源等。
  2. 变换与动画计算：进行骨骼动画、变换矩阵计算等。
  3. 剔除计算：进行视锥体剔除和遮挡剔除，确定哪些物体需要被渲染。
  4. 批处理与排序：将渲染的物体按材质、渲染状态等进行分组和排序（例如先按材质分，相同材质一组，相同材质里面再按距离相机的位置排序），以减少状态切换。
  5. 传递数据到 GPU：设置渲染状态和将顶点、索引、材质等数据传递给 GPU。

GPU 阶段

  1. 顶点着色器：处理顶点数据，进行变换和光照计算。
  2. 曲面细分控制着色器（可选）：用于细分曲面，控制曲面细分的细节层次。
  3. 曲面细分求值着色器（可选）：细分后的顶点进行插值和变换。
  4. 几何着色器（可选）：可以根据输入图元生成新的图元或修改现有图元。
  5. 光栅化：将图元转换为片段。
  6. 早期深度测试：在片段着色器之前进行深度测试，剔除被遮挡的片段。
  7. 片段着色器：对通过深度测试的片段进行着色计算。
  8. Alpha 测试（可选）：基于透明度的条件判断，剔除符合条件的片段。
  9. 模板测试（Stencil Test）：对片段进行模板测试，决定是否剔除片段。
  10. 深度测试（非早期深度测试时）：根据片段的新深度值进行测试。
  11. Alpha Blending（混合）：将片段颜色与帧缓冲区中的颜色进行混合。
  12. G-buffer 写入（延迟渲染，Deferred Rendering，特定阶段）：在延迟渲染中，将片段信息写入多个 G-buffers。
  13. 光照累加缓冲（Light Accumulation Buffer）（延迟渲染，Deferred Rendering，特定阶段）：对 G-buffer 信息进行光照计算并写入累加缓冲。
  14. Frame Buffer 写入：将最终的片段颜色写入帧缓冲区。
  15. 显示器输出：将渲染结果显示在屏幕上。

参考：Unity3d 图形学之OpenGL渲染流程（一）

vert -> surf -> light

vert先从appdata_full获取顶点信息，并修改（例如顶点位置，法线），然后将某些信息传递给Input结构体（例如顶点颜色）

接着进行插值，顶点间的信息进行插值，进行逐像素渲染

surf从上一步获取Input里存储的信息，开始修改像素信息（颜色，透明，高光啥的），然后将信息传递给SurfaceOutput结构体

最后处理光照信息，light函数利用上一步获取到的SurfaceOutput，当前光照方向，视野方向，光线衰减等，处理每个像素的光照效果



14.CgInclude文件

可以理解为C++里的各种头文件，包含了各种常用函数库，常量等，可以减少重复编码。

Unity自带了一个CgInclude.cginc文件，放置在Editor/Data/CGInludes里，可以直接用文本编辑器打开

例如SurfaceShader里不指定光照时，会用默认的Lambert光照函数，该函数就放在那里。

我们也可以自定义一个，但自定义的记得要在SurfaceShader的CGPROGRAM下 “#include "XX.cginc"



15.平行光着色跟点光源着色

Forward渲染：

参考：

　　Forward Rendering 正向渲染-CSDN博客

　　Unity正向渲染解析-CSDN博客

如果要为物体同时支持平行光着色跟点光源着色，一般需要2个Pass。

　　第一个用来渲染平行光，支持投射阴影。

　　第二个用来渲染各种点光源，不支持阴影。

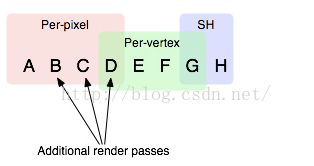

当场景多有个光源时，对于每一个物体：

　　1.平行光应用于所有可见的物体，而点光源有只作用于范围内的物体。

　　2.所有RenderMode为Important的灯，都会调用它的Pass来渲染，每次渲染消耗一个DrawCall。

　　3.所有Not Important的灯，最多有4个光源（文章里看的未验证过）以逐顶点光照模式进行渲染，其他的会统一编码到​球谐光照函数里，球谐计算是在CPU完成的，基本不消耗GPU。全部只占用一个DrawCall来计算它们。（貌似不用在Shader里手动写这部分，Unity会自己加上）

　　4.所有RenderMode为Atuo的灯，在Quality里有个PixelLightCount的参数，表示最多允许渲染的像素光，会优选选择最合适的灯（例如最亮，最近）来进行像素Pass渲染，接下来最多有4个光源以逐顶点光照模式进行渲染，其他的统一编码到​球谐光照函数里。

　　5.注意不同的光照组间有重叠，如，最后一个逐像素光源也以逐顶点光照模式的方式渲染，这样能减少当物体和灯光移动时可能出现的 "光照跳跃" 现象。


　　6.场景里只能有一个主平行光可以投射阴影，当存在多个平行光时，选择最亮的那个光进行投射。



延迟渲染：

　　TODO

Shader "向前渲染光照" {
    Properties {
    }
    SubShader {
        // --- Base Pass: 处理环境光、主平行光、顶点光照、SH光照等 ---
        Pass {
            Tags { "LightMode"="ForwardBase" } // 基础光照Pass
            ...
        }

        // --- Additive Pass: 处理额外的点光源、聚光灯 ---
        Pass {
            Tags { "LightMode"="ForwardAdd" } // 附加光照Pass，必须添加这个，否则只执行一次，只有第一个点光源成功被着色。加入这个标签，Unity会为每个点光源调用一次这个PASS
            Blend One One // 启用叠加混合模式，将光照效果叠加到Base Pass的结果上，否则最后一个光照会直接覆盖掉前面的光。
            ZWrite Off // 通常附加Pass不需要深度写入
            ...
        }
    }
    FallBack "Diffuse"
}



16.着色器变体

着色器变体，有点类似C语言种的宏定义，通过关键字来决定某部分的逻辑是否要执行。

因为GPU运行条件分支的能力很差，所以逻辑的分支一般不放在实际代码运行中，通过关键字来决定某部分逻辑是否编译进去。

但于宏有最明显不同的一点是：

　　宏是预编译条件，只会把条件达成的部分编译进代码，其他部分直接抛弃。

　　着色器变体，Unity Shader会把条件的所有可能结果都分别编译成一个Shder程序，运行时可以动态指定需要开启哪些关键字来切换哪个版本的Shader程序。

好处是灵活许多，我们可以指定不同的关键字来启用不同版本的着色器，例如同一个着色器，有好几个功能，如 “开高光”，“开纹理”，我们可以分别指定需要什么样的结果来启用相应的变体。

上面的例子中，编译时，Unity会生成4个着色器，分别是：“开高光”，“开纹理” ，“开高光 + 开纹理” 以及 ”关高光 + 关纹理“，根据我们当前选择的关键字，动态切换其中某一个。

缺点也非常明显，当关键字增大，变体的结果会爆炸增加， N 个独立二元关键字的变体数量为 2^N，会严重导致包体变大以及增加编译时间。



17.ColorMask

默认情况下，GPU 写入所有通道 (RGBA)。对于某些效果，您可能希望不修改某些通道；例如，您可以禁用颜色渲染来渲染无色阴影。
另一个常见的用例是完全禁用颜色写入，以便您在一个缓冲区中填充数据而无需写入其他缓冲区；例如，您可能需要在不写入渲染目标的情况下填充模板缓冲区。
注1：ColorMask 是对最终颜色进行Mask，在Blend之后进行，不会影响Blend。
注2：CclorMask 是对输出颜色进行屏蔽，而不是修改缓冲区里的颜色，例如只开启R通道的写入，则其他GBA通道，输出被屏蔽，实际显示的颜色，是缓冲区里原来的值
