Draw.io 使用详解：替代 Visio 的开源图形绘图利器
介绍开源绘图工具 draw.io 的完整使用流程，涵盖基础界面、流程图绘制、LaTeX 公式插入、样式定制与模板复用等实用技巧，帮助教学人员、科研工作者和工程师实现逻辑图解、知识结构化与图文表达。特别适合替代 Visio 用于流程建模、经济分析图、系统结构图与学术演示。
引言：下载安装
draw.io（现更名为 diagrams.net）支持**线上（网页版）与线下（桌面版）**两种运行方式，不用注册，满足不同使用场景的需求：
-

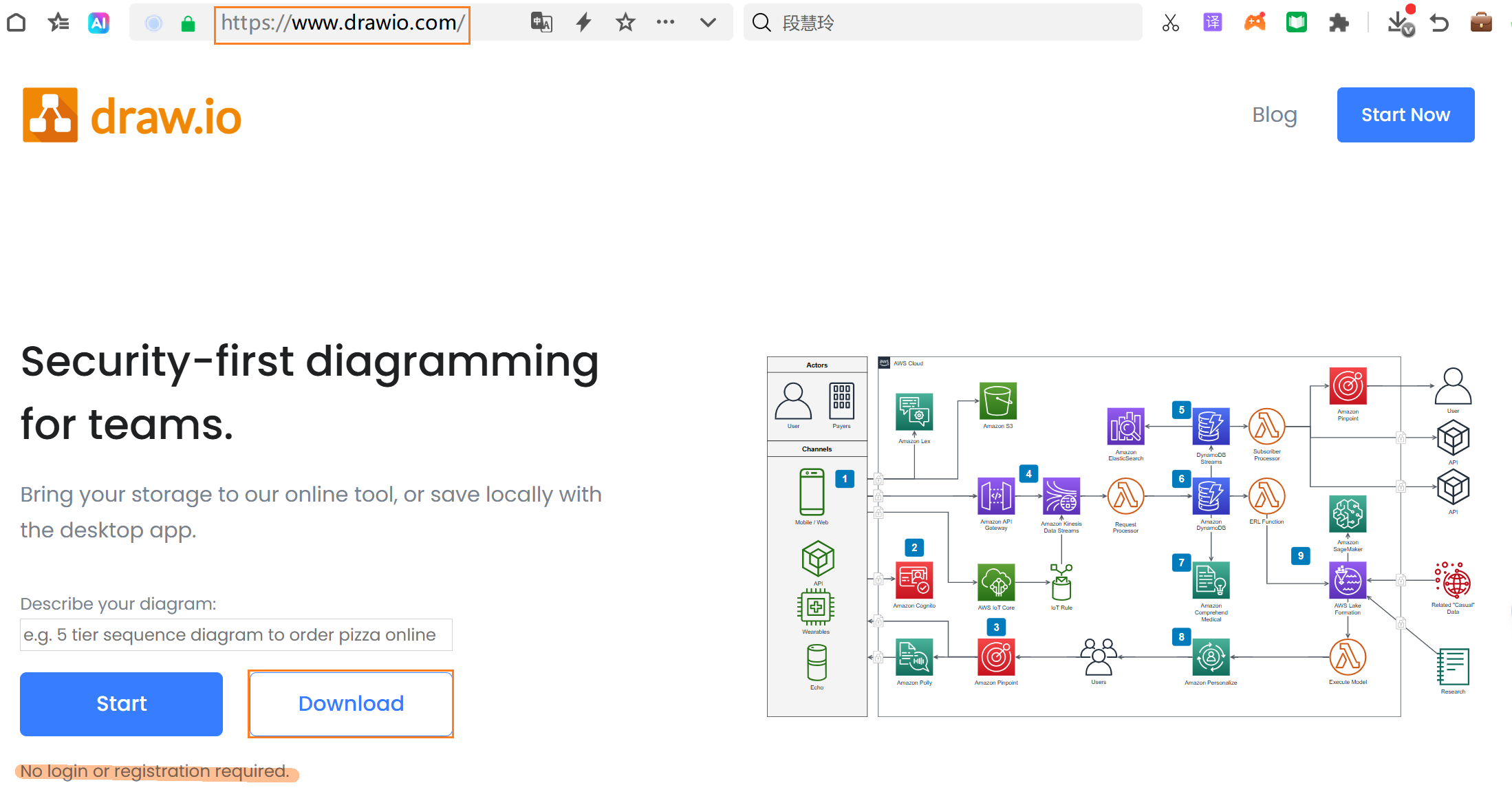

线上版（Web 版）
访问地址：https://app.diagrams.net
无需安装，打开浏览器即可使用。支持将文件保存至 Google Drive、OneDrive、Dropbox 等云端，也可选择浏览器本地存储。适合日常使用、多人协作、跨设备同步等需求。更新及时，功能总是最新版本。 -
线下版（桌面版）
可从官网下载适用于 Windows、macOS 或 Linux 的安装包（官网：https://github.com/jgraph/drawio-desktop/releases）。安装后无需联网即可使用，特别适用于网络受限环境、数据保密要求高或长时间离线编辑的用户。文件保存在本地，支持完整导出格式与模板使用。
两种方式界面与功能基本一致，使用习惯可无缝迁移。建议在教学与科研场景下根据安全性与协作性灵活选择使用方式。
一、工具概况与发展背景
draw.io（现名 diagrams.net）是一个跨平台开源图形工具。凭借其高度可定制、支持 LaTeX、兼容多平台的特性，在工程设计、学术科研、课程开发等场景迅速流行。
1.1 发展历史与版本演变
- 早期版本（2010~2015）：基于 HTML5 Canvas 实现图形编辑，功能以流程图为主；
- 中期版本（2016~2020）：引入离线版、Google Drive 支持、多语言界面；
- 现行版本（2021 至今）：强化模板系统、数学公式渲染、团队协作。
1.2 教学科研应用特性
- 免费开源，适合高校和科研项目长期使用；
- LaTeX 支持，可嵌入各种数学公式，适用于理工科课程；
- 多格式导出，兼容 Word、PPT、PDF；
- 流程图/UML/ER图/思维导图等图形模板丰富；
- 自动布局与图层逻辑，适合复杂系统建模与课程结构规划。
1.3 特点与扩展性概述
draw.io 在功能、平台兼容性和用户体验方面展现出极强的扩展性与适应性，具体体现在以下几个方面：
- 平台无关性：支持浏览器直接使用，无需插件，同时提供 Windows、macOS 和 Linux 的桌面版，跨操作系统使用无障碍；
- 插件与定制能力强：支持自定义图形库、样式 XML、自定义快捷键和宏指令，可针对具体课程或项目定制图形组件；
- 文件格式开放：核心文件使用
.drawio或.xml格式，支持版本控制、跨平台迁移与多人协作； - 嵌入与嵌套能力：可将图形嵌入到网页、Word、PPT、Notion、Obsidian 等多种笔记与办公平台，实现图文混排；
- 社区支持活跃：GitHub 上有活跃的开源社区，用户可提交问题、贡献模板、参与功能改进，保证工具持续发展。
这些特性使得 draw.io 在教学、科研和技术交流中具备广泛适配能力，成为可深度整合进各类知识生产流程的核心工具。
1.4 支持的图形类型与应用广度
draw.io 提供极为丰富的图形绘制能力，适用于多种专业领域和使用场景。常见图形类型包括：
- UML 图（类图、时序图、用例图）用于软件架构设计；
- 流程图与泳道图用于业务流程建模与任务分工；
- 甘特图支持项目管理与进度控制；
- 线框图与界面原型图用于 UI/UX 设计初稿；
- 结构图、网络拓扑图、组织架构图等适用于系统工程、企业管理。
这些图形库均内建于工具左侧面板，可直接拖放并自定义样式，帮助用户快速构建清晰、专业的图示结构。
二、基本操作与界面分区
2.1 页面结构解析
- 工具栏（左）：内含基础图形、形状库、箭头、UML、网络图等分类；
- 画布区域（中）：支持缩放、网格控制、自动对齐；
- 属性栏（右）：用于编辑颜色、边框、阴影、透明度、字体等样式；
- 菜单栏（上）：包括文件管理、排列、插入、格式控制、高级操作；
- 页面控制器（下）：适用于创建多页项目文档，如章节导图、阶段流程。
2.2 文件类型与存储机制
.drawio：源文件格式，适合版本管理和本地存档；.xml：可嵌入网页、与系统架构集成；.png/.jpg/.pdf：支持图像导出，适用于课件、报告；.html：交互式图示演示页面，适用于在线教学。
2.3 常规操作演示
| 功能 | 快捷键 | 用途 |
|---|---|---|
| 拖拽图形 | - | 添加基本节点元素 |
| 复制图形 | Ctrl+D | 快速复制流程单元 |
| 组合图形 | Ctrl+G | 分组多个对象，便于整体移动 |
| 插入链接 | Ctrl+K | 加入网页或文件跳转 |
| LaTeX 公式 | \(...\) | 插入数学表达 |
| 插入图片 | Ctrl+Shift+M | 增强图示内容丰富度 |

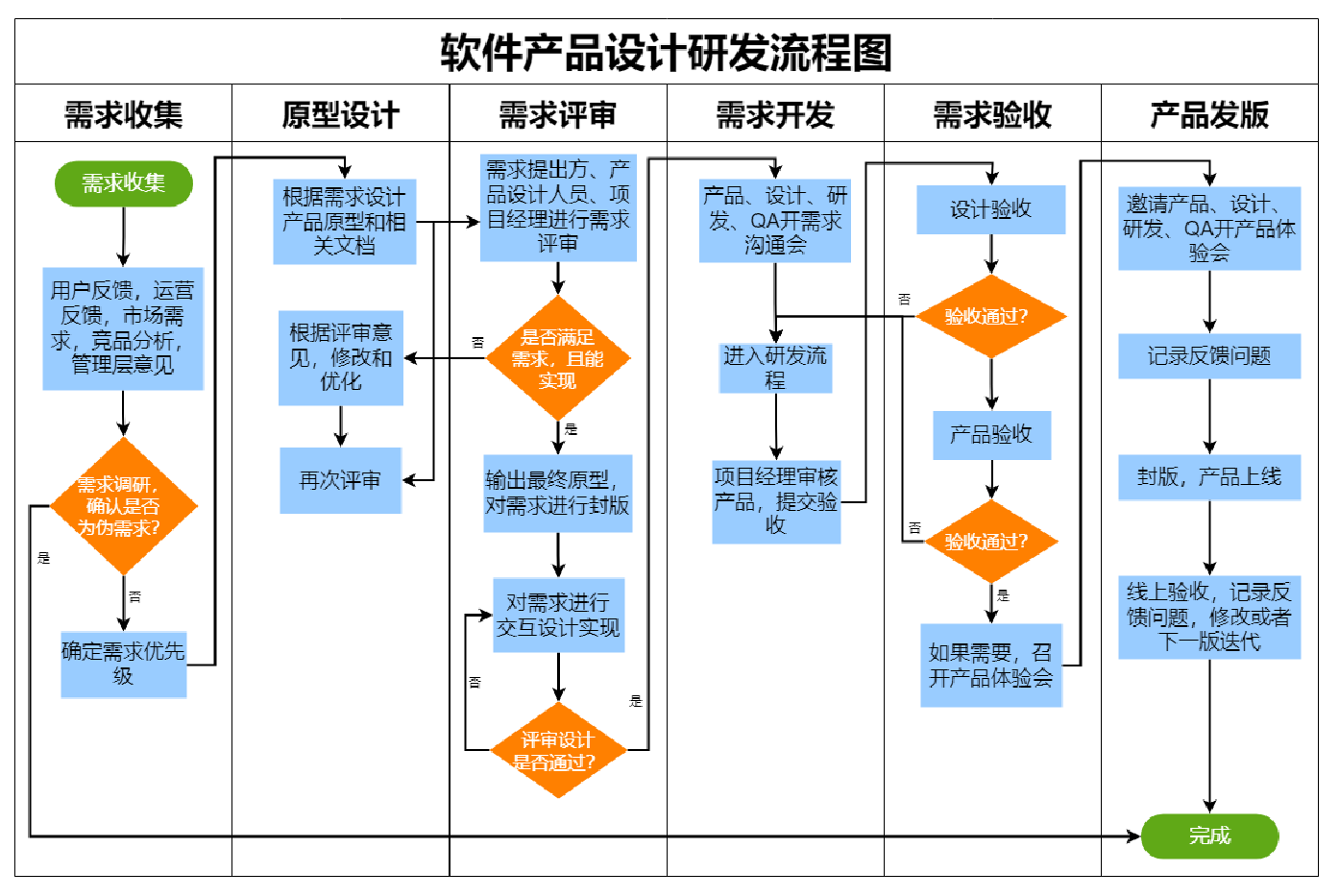

三、绘制标准流程图实战
在各类图形中，**流程图（Flowchart）**是最基础、最常用的一类，用于清晰地表达任务执行顺序、逻辑关系与条件判断。在教学设计、项目管理、算法编排等领域都有广泛应用。draw.io 为流程图绘制提供了直观的操作体验和丰富的图形元素，使得用户可以高效构建符合标准的专业流程图。
3.1 元素分类与图形约定
流程图的标准构成要素包括若干基本图形，分别对应不同功能角色，常用约定如下：
- 椭圆形（开始 / 结束）：表示流程的起点和终点，位于整个图形的两端，逻辑上不能多于两个；
- 矩形（处理过程）：用于表示实际执行的某个步骤、操作或任务，是流程图中最常见的基本单元；
- 菱形（判断 / 分支）：用于表示逻辑判断或条件选择，通常配合“是/否”分支，构建流程的岔路；
- 平行四边形（输入 / 输出）：用于标识外部交互环节，如用户输入数据、系统输出结果、报表展示等；
- 箭头（流程线）：用于连接各节点，表示控制流的方向，是整个流程结构的骨架。
这些图形在 draw.io 的“流程图”图形库中可一键拖入，支持快速布局与智能对齐，也可统一样式风格，保持图示专业美观。
3.2 绘图过程演示
使用 draw.io 绘制流程图仅需几个步骤，便可快速构建清晰直观的图示结构。以下为典型绘图流程：
- 选择图形并拖拽到画布：打开左侧“流程图”图形库，选中开始符号（椭圆）、处理步骤（矩形）等节点元素，拖入画布并自动吸附参考线；
- 使用连接线工具建立流程结构：将鼠标悬停在节点四周的连接点处，拖拽箭头指向下一个节点，即可建立逻辑流向。连接线支持直线、曲线、折线多种样式；
- 添加说明文字与编号：双击节点或连接线，输入文本说明，如“输入数据”、“判断条件是否满足”等。可使用编号标识步骤顺序，增强逻辑清晰度；
- 右键操作进行图形优化：使用右键菜单进行复制、分组、层级调整等操作，便于图形统一管理；
- 自动布局功能提升美观性：通过顶部菜单“排列 - 网格布局”功能，快速实现节点对齐、等距分布；
- 颜色编码与图层控制：使用不同背景颜色区分流程阶段，或将说明性信息放置于辅助图层，提升信息分层表达力。
例如，在一个数据处理流程图中，可以用蓝色表示“数据输入模块”，用绿色表示“处理逻辑”，用橘色表示“结果输出与反馈”，结构一目了然。
3.3 教学范式：教学流程图模板
在教学活动中，流程图常用于教学设计、课程结构展示与教案编排。下面是一个典型的教学设计流程图模板，通过 draw.io 可快速绘制并嵌入课程文件中：
| 教学阶段 | 内容说明 | 推荐图形组合 |
|---|---|---|
| 教学目标设定 | 明确学生需掌握的知识与技能 | 矩形 + 概括性文字块 |
| 教学资源准备 | 罗列教材、课件、教具、实验器材等支持资源 | 文档图标、平行四边形 + 图像框 |
| 教学实施流程 | 分为导入、新授、巩固、总结等环节 | 矩形串联 + 左至右箭头连接 |
| 教学评价与反馈 | 包括形成性评价、终结性评价与学生反馈分析 | 条形图、评分框、结果分支 |
| 教学改进与反思 | 教师根据反馈修正教学设计或补充材料 | 矩形 + 循环箭头 + 备注标签 |
在绘图过程中，教师可以利用 draw.io 的多页功能将不同课时或模块绘制在独立页面中，构建完整的课程蓝图。配合 LaTeX 数学公式模块，还可嵌入教学中涉及的公式计算与图解推导，使图形表达更具逻辑深度。
四、LaTeX 数学公式深度支持
在理工科教学、科研绘图或系统建模中，数学公式的精确呈现至关重要。draw.io（diagrams.net）原生集成了 LaTeX 渲染模块，使得用户可以在图形中插入高质量的数学表达式，满足符号推导、公式展示、条件约束等严谨表达的需求。相比一般图形工具只能插入静态公式图片，draw.io 的公式支持是动态、可编辑的，配合图形构造，构建更清晰、更逻辑化的图示文档。
4.1 公式类型与表达形式
以下列举几种常见的公式表达方式：
| 类型 | 示例代码 | 渲染效果 |
|---|---|---|
| 代数表达式 | a^2 + b^2 = c^2 | \(a^2 + b^2 = c^2\) |
| 导数与极限 | \frac{dy}{dx} = 2x | \(\frac{dy}{dx} = 2x\) |
| 矩阵结构 | \begin{bmatrix}1 & 2 \ 3 & 4\end | \(\begin{bmatrix}1 & 2 \\ 3 & 4\end{bmatrix}\) |
| 极值与约束优化 | \max_x f(x) \quad \text{s.t. } Ax \leq b | \(\max_x f(x)\quad \text{s.t. } Ax \leq b\) |
用户可在“插入 → 数学”模块中粘贴公式代码，即可自动渲染为矢量公式，支持放大、缩小而不失真。
4.2 公式样式与布局控制
draw.io 不仅支持基本公式渲染，还提供了丰富的样式与排版配置，使得公式表达更具视觉表现力和教学功能：
- 支持颜色与强调：通过
\color{red}{x^2 + y^2}可对特定符号或部分公式设置颜色，突出关键变量或变换步骤； - 组合图形与公式：可通过“右键 → 组合”将图形与公式绑定为一个逻辑模块，例如变量框与计算表达式结合；
- 边框与阴影设置：可以为公式添加边框、背景色或阴影，以便在复杂图示中区分信息层次；
- 对齐与分布工具：配合 draw.io 的网格系统，公式可与文本、箭头、图框严格对齐，提升版面规范度；
- 透明背景支持：渲染出的 LaTeX 公式为矢量格式，可设置透明背景，便于嵌入任意风格的图表背景中；
- 图形 + 公式 + 注释构成完整单元：适用于算法流程图、系统建模图、数学推导图等教学展示任务。
例如，在绘制“线性回归分析流程图”时，可将公式 \(y = \beta_0 + \beta_1 x + \varepsilon\) 嵌入到回归模块之中，并与样本输入节点及误差分析节点通过箭头连接，构建出既形象又严谨的分析结构图。
draw.io 的 LaTeX [https://www.latexlive.com/home##] 支持大大扩展了图形工具在数学类课程、数据建模、优化问题分析等领域的实用价值，是高等教育和科研场景中不可或缺的利器之一。

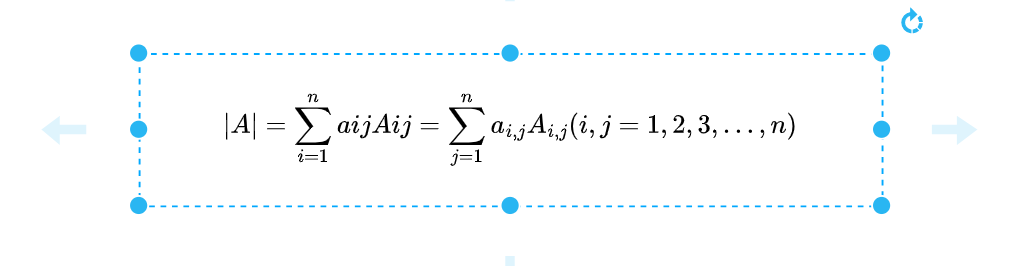

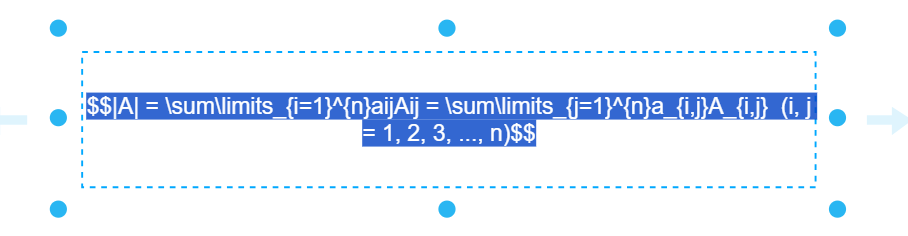

| 输入markdown | 结果 |
|---|---|
 |
 |
五、样式管理与模板机制
在教学绘图、科研表达中，风格统一与复用效率至关重要。draw.io 提供了强大的样式管理和模板机制，可极大提升图形的专业性、整洁性与协同能力。
5.1 自定义样式技巧
良好的样式管理能让图形整体更具辨识度与阅读性。推荐如下设置策略：
- 设置默认字体为“微软雅黑”或“宋体”，避免在中文系统中出现乱码问题；
- 统一节点尺寸与配色逻辑：主节点采用蓝色（如
#aaccff），辅助节点使用灰色（如#eeeeee）；流程关键步骤建议加粗边框或使用强调色（如橘红）； - 利用“格式刷”工具快速复制样式，点击样式源图形后使用“格式刷”图标，再点击目标图形即可快速同步；
- 导出样式为 XML 文件：点击图形后“样式”栏中可复制完整 XML 描述，将其保存到文本文件，即可与他人共享样式结构；
- 推荐建立样式文档清单：包括字体、字号、边框粗细、颜色编码及图形边角控制，利于团队协作或课程标准化绘图。
5.2 模板制作与共享
若经常绘制结构类似的教学或科研图，可提前构建模板，提高重复性任务效率：
- 制作流程模板页：建立一个图纸，内含常用元素如“开始节点”“判断框”“输入输出框”“公式注释框”等；
- 命名规范：例如命名为“教学通用流程图模板”、“学术建模图基础结构”，便于他人快速理解；
- 导出为
.drawio或.xml文件，上传至个人云盘（如 OneDrive、Google Drive）或公共资源库（如 GitHub）； - 团队使用方法：他人只需“文件 - 打开已有图纸”即可快速导入模板页面，直接进行修改与复用；
- 也可导出为 SVG 模板，嵌入网站或 PowerPoint 中作为交互素材。
5.3 我的形状库构建法
针对个人教学/研究领域，建议建立长期可调用的“形状组件库”：
- 添加方式：将任意图形或组合图选中，拖动至左侧“我的形状”区域；
- 可分类管理：右键创建子目录，如“统计图符号”“经济系统框架”“教学标题框”“符号模板”等；
- 推荐保存组合组件：例如“标题 + 符号 + 说明框”打包为一个对象组合，便于统一教学语言风格；
- 应用优势：未来新建项目时可直接拖拽调用，无需重复构建图形样式或公式框，适合教师、研究人员构建个人可视化工具箱；
- 共享方式：点击“我的形状”右侧菜单，可导出整个图形库结构供他人导入使用。
💡 小提示：draw.io 支持“拖图即用”的视觉编程风格，建议初次使用时逐步建立图形与样式模板资产，以降低后期重复劳动，提升可维护性。
六、案例演练与教学实例
draw.io 作为教学可视化利器，其强大之处不仅在于图形丰富、公式支持全面，更在于它可以轻松支持多学科场景下的结构表达。以下展示三类典型教学与科研图示案例，帮助用户更好地理解其实际应用方式。
6.1 统计建模流程图
在数据科学与统计课程中，建模流程的可视化不仅能帮助学生理解模型构建思路，也便于展示分析路径。
- 绘图结构：按步骤设置“数据获取 → 数据清洗 → 变量选择 → 模型设定 → 拟合与检验 → 模型评估”；
- 图形搭配建议：
- 使用矩形表示每一个处理阶段；
- 菱形用于判断条件（如变量显著性检验）；
- 输入/输出框用于展示模型结果与评估指标；
- 嵌入公式：在建模阶段节点中插入数学表达式，如：\(\hat{\beta} = (X^TX)^{-1}X^Ty\)
- 视觉优化：使用不同颜色区分“准备”、“处理”、“评估”三阶段，增强逻辑流线。
6.2 经济学模型图示
draw.io 支持图层叠加、箭头标注与函数图示，极适合经济学课程中的函数表达与理论分析：
-
消费函数图解：绘制 Y（收入）为横轴，C（消费）为纵轴的二维坐标，使用直线表达 \(C = a + bY\) 的关系，并在图中添加斜率说明与边际倾向注解；
-
IS-LM 模型图：
- 在同一坐标系叠加两条曲线；
- 使用箭头展示财政/货币政策引起的曲线移动；
- 注明交点为均衡点；
-
供需模型表达：
- 使用两条斜率不同的直线模拟供需；
- 设置颜色渐变对比均衡前后的变化；
- 在交点处使用文本框标注“均衡价格”和“均衡数量”；
- 可用 LaTeX 插入弹性公式解释。
6.3 课程知识导图
draw.io 同样适合用来构建教学导图或课程结构图：
-
绘图风格建议：
- 使用“思维导图”模式，以课程名称为中心，发散连接各章节；
- 每一子节点可进一步细分为小节或知识点，结构清晰；
-
增强互动性：
- 每个节点可添加超链接指向教学视频、教材 PDF 或实验文档；
- 使用图标表示章节类型（讲解、练习、项目实践）；
-
嵌入元素：
- 节点中嵌入公式（如梯度下降公式、IS 曲线推导）；
- 时间线样式展示课程安排；
- 加入图片（如历史人物或教材插图）丰富视觉层次；
-
教学价值：可用于期末复习全景图、项目流程总览或教学评估反馈图示。
💡 提示：以上案例均可作为模板保存在“我的形状”或“模板图层”中，便于跨课程、跨学期复用与迭代优化。
七、协同编辑与错误排查
在教学、科研、项目开发等需要团队配合的环境中，draw.io（diagrams.net）提供了良好的协同编辑能力与版本控制机制，使得多人协作更加高效和有序。同时，面对初学者在使用过程中可能遇到的错误，也应建立常见问题排查策略，以提升制图效率和可视化表达质量。
7.1 团队协作与版本控制
draw.io 原生支持与多种主流云端平台的集成，如 Google Drive、OneDrive、Dropbox 等，为多人同时编辑提供技术基础。
- 实时协作机制：通过共享图纸链接，多个成员可以在浏览器中同时打开并编辑同一张图，适用于课程教学备课、团队研讨、跨校项目协同等场景。
- 版本历史记录：系统会自动记录每一次保存的更改，用户可通过“文件 > 版本历史”查看并恢复任意历史版本，避免误删或误操作带来的损失。
- 权限分级协作：在共享文件时可设置“查看”、“评论”或“编辑”权限，确保团队中不同角色的操作范围清晰。
- 评论功能：点击任意图形元素可添加批注，适用于教师给学生图示反馈、科研合作者间设计建议、或产品经理对工程图的说明，增强团队沟通效率。
7.2 常见错误与处理建议
虽然 draw.io 使用门槛相对较低，但在初期使用过程中，仍可能出现一些技术或格式问题。下表汇总了常见错误及其排查建议：
| 问题 | 可能原因 | 解决方案 |
|---|---|---|
| 公式不渲染 | 浏览器不兼容或缓存残留 | 推荐使用最新版 Chrome 或 Edge，并清空缓存后刷新页面 |
| 中文显示乱码 | 默认字体不支持中文 | 手动将字体设置为 微软雅黑、宋体 或其他中文字体 |
| 图形无法对齐 | 吸附与网格功能未启用 | 打开“视图 > 显示网格/对齐线”，并启用“自动吸附” |
| 图层错乱 | 元素未分组或堆叠顺序混乱 | 右键使用“排列 > 置于顶层/底层”并进行图层逻辑归类 |
| 文件无法保存 | 浏览器无访问权限或路径错误 | 尝试将文件保存至 云端（Google Drive） 或具备写权限的本地目录 |
| LaTeX 公式加载失败 | 公式语法错误、括号缺失 | 检查表达式格式，预览公式渲染情况 |
💡 建议：初学者在遇到问题时，可优先查看“帮助文档”或访问 diagrams.net FAQ 页面，获取官方支持。
此外，针对教学场景，教师可在模板文件中提前设定字体、图层逻辑和公式区域，避免学生因格式错误影响学习效率；对于科研人员，也可通过版本控制和协作评论功能实现异地联合图示的迭代优化。
八、总结与推荐实践路径
经过对 draw.io（diagrams.net）功能的全面讲解与案例演示，我们可以总结出其在教学科研领域中的实际价值，并针对不同用户阶段，给出清晰可行的实践路径。
8.1 使用路线建议
为了帮助用户更系统地掌握 draw.io 的功能，建议按照以下三个阶段逐步提升：
- 入门阶段：初学者应重点掌握基本流程图绘制能力，包括图形拖拽、连接线使用、文本标注、颜色分类等基本操作。同时，学习如何正确输入 LaTeX 公式、修改字体样式、导出为 PDF/PPT 等格式，为日后教学资料整理打下基础。
- 应用阶段：进入中阶后，应结合具体教学或科研项目需求，尝试制作多页结构图，如课程教学地图、实验流程图、论文结构蓝图等。此阶段可以通过建立“模板库”和“我的形状”库，提升工作效率并形成个人风格。同时，也建议结合 R/Python 生成的数据图，构建“数据-结构-注释”三位一体的教学图谱。
- 专家阶段：高级用户应尝试构建面向专业课程的图形组件库，如统计学公式组件、经济学模型元素包、工程实验流程框架等。并进一步整合 draw.io 图示与 LMS 教学平台（如 Moodle、雨课堂）结合，形成互动式课程导航图、可视化实验指导图、科研成果展示图等复杂系统图解，实现从“图示辅助”到“图示驱动”的教学方式转变。
8.2 教学与科研的融合优势
将 draw.io 应用于教学与科研工作，不仅是工具层面的使用优化，更是教育理念与科研组织方式的可视化升级。其主要优势体现在：
- 提升课程内容的结构性与表达清晰度：通过流程图、思维导图等形式，帮助学生快速理解教学内容的知识体系与前后逻辑；
- 标准化制图风格：打造统一的学科图示语言，提升课程 PPT、教研论文、项目报告中的视觉一致性与专业性；
- 结合编程分析平台：与 R、Python 输出结果图结合，通过 draw.io 补充逻辑流程与关键注释，构建数据分析 + 模型解读 + 图解说明的三位一体平台。
🔗 实践建议：教师可每学期制作一张“课程知识全景图”，学生可每阶段提交“知识结构图 + 数据模型图”，从而提升教学参与度与科研表达力。
总体来看，draw.io 作为一款低门槛、高扩展性的图形工具，已不仅仅是“画图”，而成为融合可视表达、教学组织、科研沟通于一体的战略工具。强烈推荐各类教学科研人员在工作实践中持续深化使用。
