STM32F407启动文件
简介
启动文件（汇编）：startup_stm32f407xx.s
主要工作：
- 初始化堆栈指针SP=_initial_sp
- 初始化程序计数器PC=Reset_Handle
- 初始化中断向量表
- 配置系统时钟
- 调用C库函数_main初始化用户堆栈，最终调用main跳转到用户程序
汇编指令
启动文件所用汇编指令：
| 指令名 | 描述 |
|---|---|
| EQU | 给数字常量取一个符号名，相当于C define |
| AREA | 汇编一个新的代码段或者数据段 |
| SPACE | 分配内存空间 |
| PRESERVE8 | 当前文件堆栈需按照8字节对齐 |
| EXPORT | 声明一个标号具有全局属性，可被外部的文件使用 |
| DCD | 以字为单位分配内存，要求4字节对齐，并要求初始化这些内存 |
| PROC | 定义子程序，与ENDP成对使用，表示子程序结束 |
| WEAK | 编译器指令 弱定义，如果外部文件声明标号，则优先使用外部文件定义的；如果外部文件没有定义，也不报错 |
| IMPORT | 声明标号来自外部文件，跟C 语言中的EXTERN 关键字类似 |
| B | 跳转到一个标号 |
| ALIGN | 编译器指令 编译器对指令或者数据的存放地址进行对齐，一般需要跟一个立即数，缺省表示4字节对齐 |
| END | 到达文件的末尾，文件结束 |
| IF,ELSE | 条件分支语句，同C if-else |
- AREA
定义一个区域
格式：
标号 sectionname{,attr}{,attr}...
sectionname：区域名称
attr: 表示AREA的属性，多个属性用逗号分隔. attr可取值：
1）ALIGN=expression，默认条件为4byte对齐；
2）CODE包含机器指令，默认值READONLY；
3）DATA包含数据，但不包含指令，默认值READWRITE；
READONLY：表示此字节只读. 代码区域默认值
READWRITE：表示此字节可读可写. 数据区域默认值
启动代码
按启动文件内的代码顺序分析.
Stack栈
; Amount of memory (in bytes) allocated for Stack
; Tailor this value to your application needs
; <h> Stack Configuration
; <o> Stack Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>
Stack_Size EQU 0x00000400
AREA STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem SPACE Stack_Size
__initial_sp
开辟一个栈，大小Stack_Size为0x00000400（1KB），名字为STACK. NOINIT表示不初始化，READWRITE表示可读可写，ALIGN=3对应 \(2^3=8\) byte对齐
栈主要用于C函数栈，局部变量的申请，就是在这个栈上.
EQU：宏定义，相当于C #define
AREA：定义代码段或数据段.
SPACE：分配一定大小的内存（byte），相当于C malloc
__initial_sp（符号，symbol）紧接在SPACE之后，表示栈的结束地址，即栈顶地址. 通常由linker自动计算，表示栈的初始栈顶指针（Stack Pointer，SP）. 栈由高➡低地址生长.
Stack_Mem（symbol）表示栈的起始地址.
Heap堆
; <h> Heap Configuration
; <o> Heap Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>
Heap_Size EQU 0x00000200
AREA HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
Heap_Mem SPACE Heap_Size
__heap_limit
PRESERVE8
THUMB
开辟一个堆，大小0x00000200（512byte），名字HEAP. NOINIT表示不初始化，READWRITE表示可读可写，ALIGN=3对应\(2^3=8\)byte对齐.
__heap_base 表示堆起始地址，_heap_limit表示堆结束地址. 堆由低➡高生长，与栈生长方向相反.
堆主要用于动态内存分配，如malloc()申请的内存就在堆上.（STM32等MCU极少使用）
PRESERVE8：指定当前问题的堆栈按8byte对齐；
THUMB：表示后面指令兼容THUMB指令. THUMB是ARM旧的指令集，16bit；现在Cortex-M系列使用THUMB-2指令集，32bit，兼容THUMB.
向量表
定义向量表的属性：
; Vector Table Mapped to Address 0 at Reset
AREA RESET, DATA, READONLY
EXPORT __Vectors
EXPORT __Vectors_End
EXPORT __Vectors_Size
定义一个数据段，名字RESET，只读（READONLY），并声明3个有全局属性的标号（符号）__Vectors，__Vectors_End，__Vectors_Size
EXPORT：声明一个标号可被外部文件使用，使得标号有全局属性. 如果是IAR编译器，则应使用GLOBAL指令.
当发生异常时，内核响应该异常后，对应异常服务例程（ESR）就会被执行. 内核通过“向量表查表机制”，查找ESR入口地址. 向量表是一个WORD（32bit整数）数组，每个元素对应一种异常，元素值就是一个ESR的入口地址.
向量表在RAM或FLASH中的位置，是可以设置的，通常可通过NVIC的一个重定位寄存器（SCB->VTOR）来设置（默认是0，对应FLASH地址0），因此，地址0必须包含一张向量表，用于初始时异常分配.
注意：向量表中，0号类型不是入口地址，而是复位后的MSP（Main Stack Pointer）初值

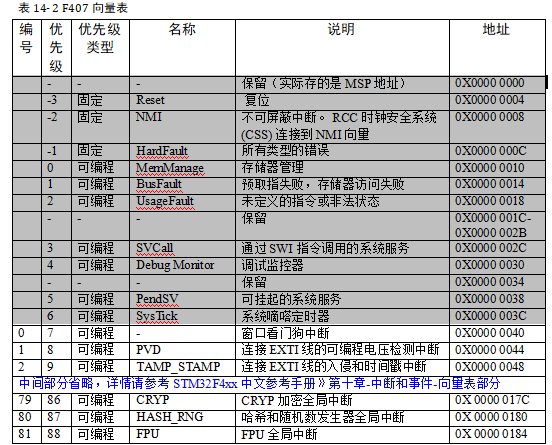

向量表内容：
__Vectors DCD __initial_sp ; Top of Stack 栈顶指针
DCD Reset_Handler ; Reset Handler 复位向量
DCD NMI_Handler ; NMI Handler
DCD HardFault_Handler ; Hard Fault Handler
DCD MemManage_Handler ; MPU Fault Handler
DCD BusFault_Handler ; Bus Fault Handler
DCD UsageFault_Handler ; Usage Fault Handler
DCD 0 ; Reserved 0表示保留
DCD 0 ; Reserved
DCD 0 ; Reserved
DCD 0 ; Reserved
DCD SVC_Handler ; SVCall Handler
DCD DebugMon_Handler ; Debug Monitor Handler
DCD 0 ; Reserved
DCD PendSV_Handler ; PendSV Handler
DCD SysTick_Handler ; SysTick Handler
; External Interrupts 外部中断开始
DCD WWDG_IRQHandler ; Window WatchDog
DCD PVD_IRQHandler ; PVD through EXTI Line detection
DCD TAMP_STAMP_IRQHandler ; Tamper and TimeStamps through the EXTI line
DCD RTC_WKUP_IRQHandler ; RTC Wakeup through the EXTI line
DCD FLASH_IRQHandler ; FLASH
; 中间省略
...
DCD 0 ; Reserved
DCD HASH_RNG_IRQHandler ; Hash and Rng
DCD FPU_IRQHandler ; FPU
__Vectors_End
__Vectors_Size EQU __Vectors_End - __Vectors
AREA |.text|, CODE, READONLY
__Vectors 向量表起始地址，__Vectors_End向量表结束地址，__Vectors_End - __Vectors向量表大小（byte）.
向量表从FLASH地址0开始，4byte为一个单位，地址0存放栈顶地址（__initial_sp），0x04存放复位程序地址（Reset_Handler）... 以此类推，可知中断向量表存放的是中断服务程序的函数名，对应一个函数地址.
DCD：分配一个或多个以字为单位的内存，4byte对齐，并要求初始化这些内存.
复位程序 Reset_Handler
AREA |.text|, CODE, READONLY
定义一个名为.text的代码段，可读.
; Reset handler
Reset_Handler PROC
EXPORT Reset_Handler [WEAK]
IMPORT SystemInit
IMPORT __main
LDR R0, =SystemInit
BLX R0
LDR R0, =__main
BX R0
ENDP
复位子程序，也称复位向量，系统上电后第一个执行的程序，调用SystemInit函数初始化系统时钟，然后调用C库函数__main，最终（由__main）调用main函数到C环境.
WEAK：表示弱定义，如果外部文件定义了该标号，则优先使用外部定义的；否则，调用内部定义的. 好处是即使外部不定义，也不报错.
IMPORT：表示该标号来自外部文件，类似于C EXTERN. 这里表示SystemInit，__main均来自外部文件.
SystemInit()标准库函数，定义在system_stm32f4xx.c（取决于具体IDE环境、MCU型号）. 主要作用：配置系统时钟，这里将系统时钟配置为72M.
__main标准C库函数，主要用于初始化用户堆栈，最终调用main函数跳转到C运行环境.
LDR、BLX、BX是CM4内核指令：
| 指令名 | 描述 |
|---|---|
| LDR | 从存储器中加载字到一个寄存器中 |
| BL | 跳转到由寄存器/标号给出的地址，并把跳转前的下条指令地址保存到LR |
| BLX | 跳转到由寄存器给出的地址，并根据寄存器的LSE 确定处理器的状态，还要把跳转前的下条指令地址保存到LR |
| BX | 跳转到由寄存器/标号给出的地址，不用返回 |
| 论 |
中断服务程序 ISR
启动文件已经帮我们写好所有的中断服务程序（ISR），不过默认都是空的，而且是WEAK属性. 也就是说，如果我们在外部定义一个同名ISR，中断时就会调用我们定义的，而不是默认的；相反，如果我们没有定义某个中断的ISR，那么中断时，会调用默认ISR
; Dummy Exception Handlers (infinite loops which can be modified)
NMI_Handler PROC ; 不可屏蔽中断
EXPORT NMI_Handler [WEAK]
B .
ENDP
HardFault_Handler\
PROC
EXPORT HardFault_Handler [WEAK]
B .
ENDP
MemManage_Handler\
PROC
EXPORT MemManage_Handler [WEAK]
B .
ENDP
BusFault_Handler\
PROC
EXPORT BusFault_Handler [WEAK]
B .
ENDP
UsageFault_Handler\
PROC
EXPORT UsageFault_Handler [WEAK]
B .
ENDP
SVC_Handler PROC
EXPORT SVC_Handler [WEAK]
B .
ENDP
DebugMon_Handler\
PROC
EXPORT DebugMon_Handler [WEAK]
B .
ENDP
PendSV_Handler PROC
EXPORT PendSV_Handler [WEAK]
B .
ENDP
SysTick_Handler PROC
EXPORT SysTick_Handler [WEAK]
B .
ENDP
Default_Handler PROC ; 外设中断向量
EXPORT WWDG_IRQHandler [WEAK]
EXPORT PVD_IRQHandler [WEAK]
EXPORT TAMP_STAMP_IRQHandler [WEAK]
EXPORT RTC_WKUP_IRQHandler [WEAK]
EXPORT FLASH_IRQHandler [WEAK]
; 中间省略
...
LTDC_IRQHandler
LTDC_ER_IRQHandler
DMA2D_IRQHandler
B .
ENDP
ALIGN
B：跳转到一个标号. 这里跳转到"."，表示无限循环.
ENDP：前面指令小节讲过，与PROC成对使用，定义子程序.
ALIGN：缺省数字，表示默认4byte对齐.
常见异常：
- NMI（不可屏蔽中断）
不可屏蔽：指无法通过全局开关（e.g. __disable_irq()）关闭，优先级高于所有普通中断；
触发源：
1）硬件错误：如时钟安全系统CSS检测到HSE失效
2）外部NMI引脚
3）看门狗定时器：如看门狗IWDG超时
- HardFault（硬件错误）
优先级最高异常，常见触发原因：
1）访问非法内存：如访问未初始化的指针，或外设寄存器
2）总线错误：如对齐访问错误，非4byte对齐的uint32_t访问
3）指令执行错误：如跳转到非法代码地址
4）堆栈溢出：MSP/PSP指向无效内存
5）ISR未实现：缺少中断处理函数
6）从异常返回错误：如错误修改LR寄存器
获取错误原因，查看4个关键寄存器：
1）SCB->HFSR：查看HardFault状态，FORCED位可确定错误是否由其他错误升级而来
2）SCB->CFSR：可配置错误状态，MMARVALID位可确定内存访问错误地址有效
3）SCB->MMFAR：内存错误地址
4）SCB->BFAR：总线错误地址
- Memory Management Fault（内存管理错误）
当处理器检测到与内存访问相关的非法操作时，会触发此异常. 常见触发原因：
1）访问非法内存区域：如未映射地址，或写数据到只读区域
2）非对齐访问：如uint32_t访问非4byte对齐地址
3）MPU违规：如果启用了MPU并配置了受保护区域
4）从非执行区域取指令：如执行Flash/Ram之外区域代码
5）栈指针SP指向无效内存：如栈溢出，或被破坏
- Bus Fault（总线错误）
当处理器访问内存或外设时，发生总线传输错误时触发. 常见触发原因：
1）访问不存在的内存或外设地址：如未初始化指针，指针指向无效区域
2）设备未就绪时的访问：如访问尚未初始化的外设寄存器（包括已经关闭的外设，或者正在复位的外设）
3）非法访问权限：如用户模式尝试访问特权级外设
4）数据总线错误：如非对齐访问在某些条件下触发
5）指令预取失败：尝试执行无效地址的代码，如将数据区当做代码执行
- Usage Fault（用法错误）
当处理器检测到指令执行或系统配置相关的非法操作时触发. 常见触发原因：
1）执行未定义的指令：如执行 Cortex-M 不支持的指令
2）非法状态转换：如从 ARM 模式切换到 Thumb 模式失败
3）除零操作：默认不触发，需要手动启用 SCB->CCR.DIV_0_TRP
4）未对齐访问：如果启用了 SCB->CCR.UNALIGN_TRP
5）无效的异常返回：如错误的 EXC_RETURN 值
6）协处理器访问错误：
诊断错误用法原因，查看3个关键寄存器：
1）SCB->CFSR：记录错误类型. 其中，UNDEFINSTR（未定义指令）、DIVBYZERO（除零）、UNALIGNED（非对齐访问）、INVSTATE（非法状态）
2）SCB->HFSR：检查是否升级为 HardFault. 其中，FORCED=1 表示 UsageFault 被升级
3）SCB->CCR：控制是否启用特定错误检测. DIV_0_TRP（除零触发）、UNALIGN_TRP（非对齐触发）
- Debug Monitor Exception（调试监视器异常）
主要用于调试环境下提供一种非侵入式的调试机制，允许开发者在不停止处理器执行的情况下监视系统状态.
非侵入式调试：指当调试器无法连接（如某些低功耗模式）时，仍能通过DebugMon_Handler 捕获调试事件
与普通调试区别：不暂停 CPU 执行，依赖调试硬件（如CoreSight 调试组件）.
触发原因：
1）硬件断点命中
2）监视点触发：如数据访问断点
3）调试事件请求：通过DMCR寄存器配置
- Pendable Service Call（可挂起的系统调用异常，PendSV）
主要用于 实时操作系统（RTOS）的任务切换，是Cortex-M内核为RTOS设计的一种低延迟、可延迟处理的异常. 是实现RTOS的 保存现场、恢复现场的关键机制.
核心作用：
1）任务切换的“幕后工作者”：RTOS利用PendSV在所有中断完成后执行任务切换，避免在中断上下文中直接切换任务导致的复杂性问题
如FreeRTOS 的 portYIELD() 或 taskYIELD() 最终触发 PendSV.
2）可挂起特性（Pendable）：通过设置SCB->ICSR[PENDSVSET]触发，实际处理会延迟到没有更高优先级中断运行时
- SysTick（系统节拍定时器）
由 Cortex-M 内核提供，用于实现精确的时间基准. 是RTOS任务调度的核心，也是裸机程序常用定时器.
常见作用：
1）系统心跳：提供固定的时间间隔中断（如 1ms），用于时间管理、任务调度等
2）RTOS 任务切换：FreeRTOS、RT-Thread 等 RTOS 依赖 SysTick 实现时间片轮转
3）裸机延时：替代低效for循环延时，实现精确的计时
要配置SysTick，涉及3个关键寄存器：
1）SysTick->CTRL：控制寄存器，启用/禁用中断
2）SysTick->LOAD：重装载值，决定中断频率
3）SysTick->VAL：计时器当前值，写入任意值清零
可参考：《CM3 权威指南CnR2》
用户堆栈初始化
;*******************************************************************************
; User Stack and Heap initialization
;*******************************************************************************
IF :DEF:__MICROLIB
EXPORT __initial_sp
EXPORT __heap_base
EXPORT __heap_limit
ELSE
IMPORT __use_two_region_memory
EXPORT __user_initial_stackheap
__user_initial_stackheap
LDR R0, = Heap_Mem
LDR R1, =(Stack_Mem + Stack_Size)
LDR R2, = (Heap_Mem + Heap_Size)
LDR R3, = Stack_Mem
BX LR
ALIGN
ENDIF
END
首先判断是否定义了宏__MICROLIB.
如果定义了，那么赋予标号__initial_sp（栈顶地址）、__heap_base（堆起始地址）、__heap_limit（堆结束地址）全局属性，可供外部文件调用.

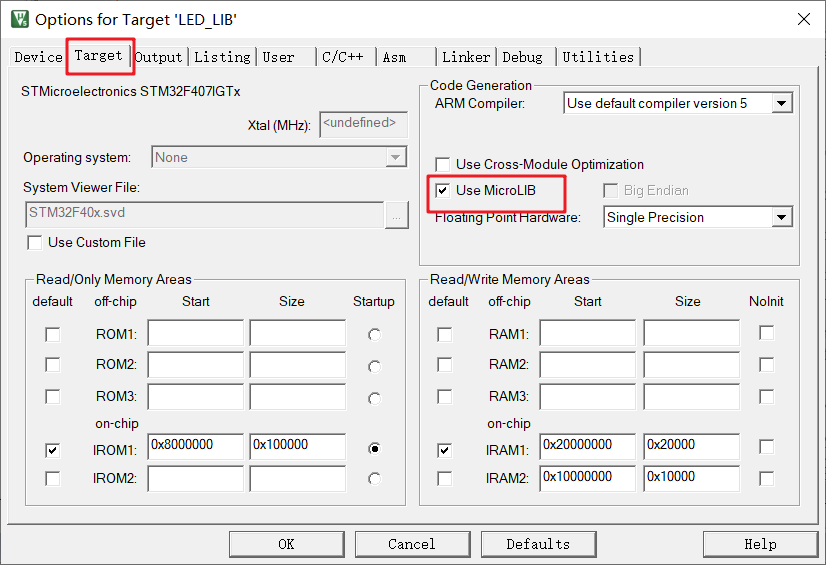

宏__MICROLIB可由Keil配置：

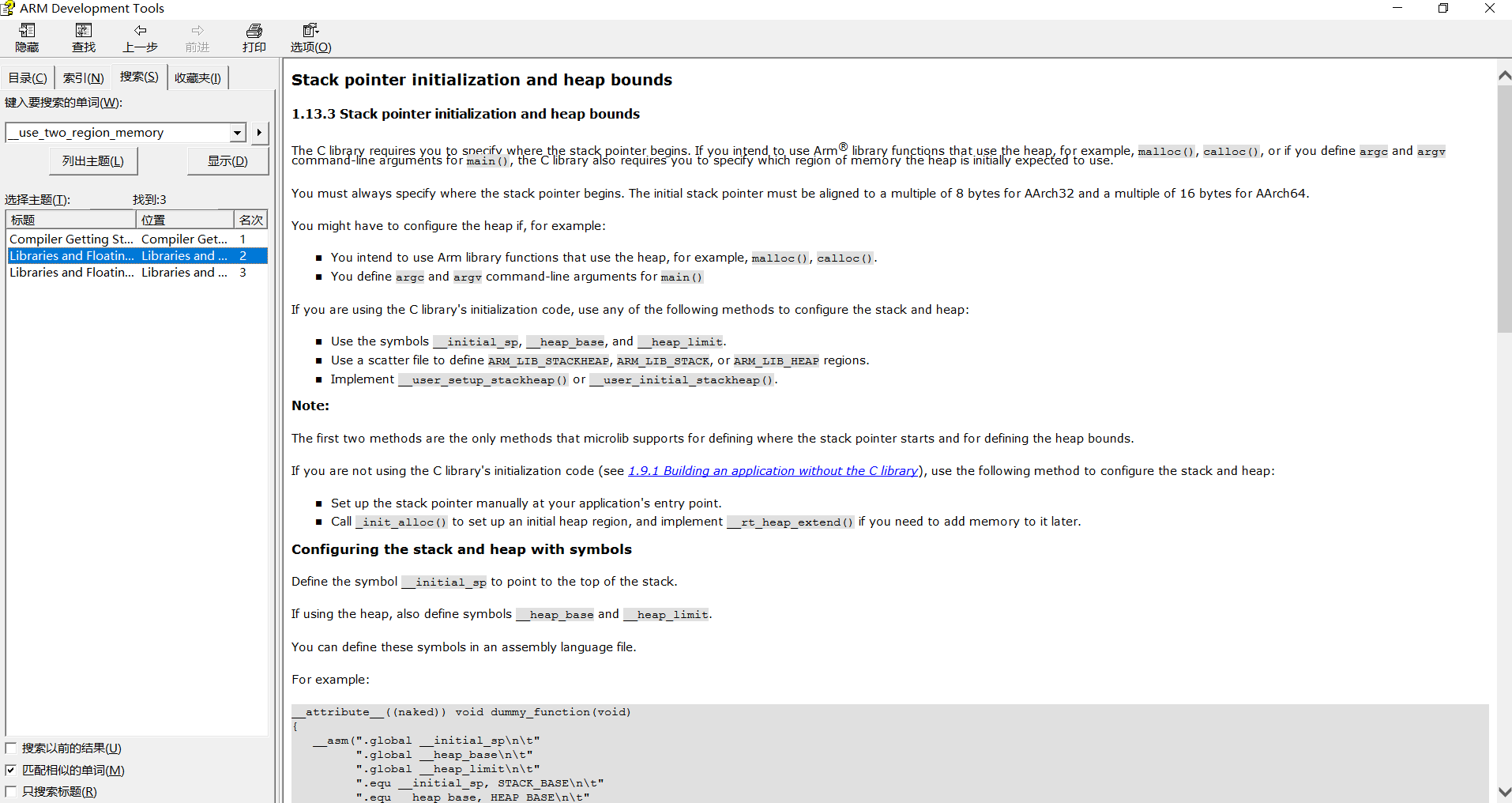

如果没有定义，则插入标号__use_two_region_memory，该函数需要用户自己实现（可查阅Keil帮助文档实现）.
然后声明标号__user_initial_stackheap具有全局属性，可供外部文件调用，并实现该标号内容.
IF-ELSE-ENDIF：汇编条件分支语句，类似于C if-else
LDR：从内存加载数据到寄存器，格式LDR{条件} 目标寄存器, [源地址]
e.g.
LDR R0, =0x20000000 ; 将地址 0x20000000 的值加载到 R0
END：文件结束
