AUTOSAR笔记：IO系列驱动

目录

I/O架构

Application SWC、Sensor SWC、Actuator SWC是什么关系？它们如何利用硬件读取数据、处理数据、执行动作？

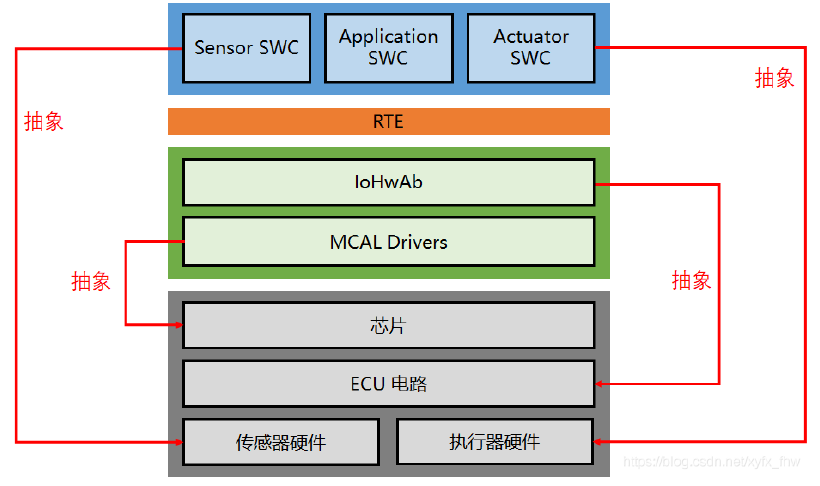

下图展示了它们的关系：

from ref. [1]

Application SWC、Sensor SWC、Actuator SWC都是位于应用层，它们通过Port通信，利用RTE层接口访问硬件.

IoHwAb 可在Davinci中申请一个SWC为“I/O - Hardware Abstraction(application layer)”，来作为一个c文件，在其中添加c代码. 也就是当成SWC使用.

MCAL Drivers 是芯片原厂提供的MCU驱动.

I/O系列驱动

AUTOSAR中，I/O ≠ GPIO，而是指DIO（数字输入输出）、PORT、PWM、ICU（Input Compare Unit）、OCU（Output Compoare Unit）、ADC.

EB中配置MCAL，类似于CubeMX中配置MCU、ProcessorExpert中配置MCU，用图形工具配置底层，自动生成C代码.

PORT驱动

PORT驱动主要能配置以下功能：

  • IO口模式选择：GPIO/功能复用
  • IO口方向：输入/输出
  • IO口是否允许在运行过程中改变方向：是/否
  • IO口的初始化电平：高/低
  • IO口的转换速率
  • IO口是否上拉：是/否
  • IO口的输入阈值
  • IO口的驱动模式：推挽/开漏
  • IO口的回读支持类型：电平、输出寄存器值

DIO驱动

DIO常用于
1）给IO口重命名，如pin33 ➡ LED_RED
2）将一些功能相近的通道分到一个组统一管理

PWM驱动

提供常用PWM操作，如：

  • 访问硬件通道
  • PWM周期
  • PWM占空比
  • PWM极性：高/低
  • PWM空闲状态：高/低
  • 相位移（Phase Shift）

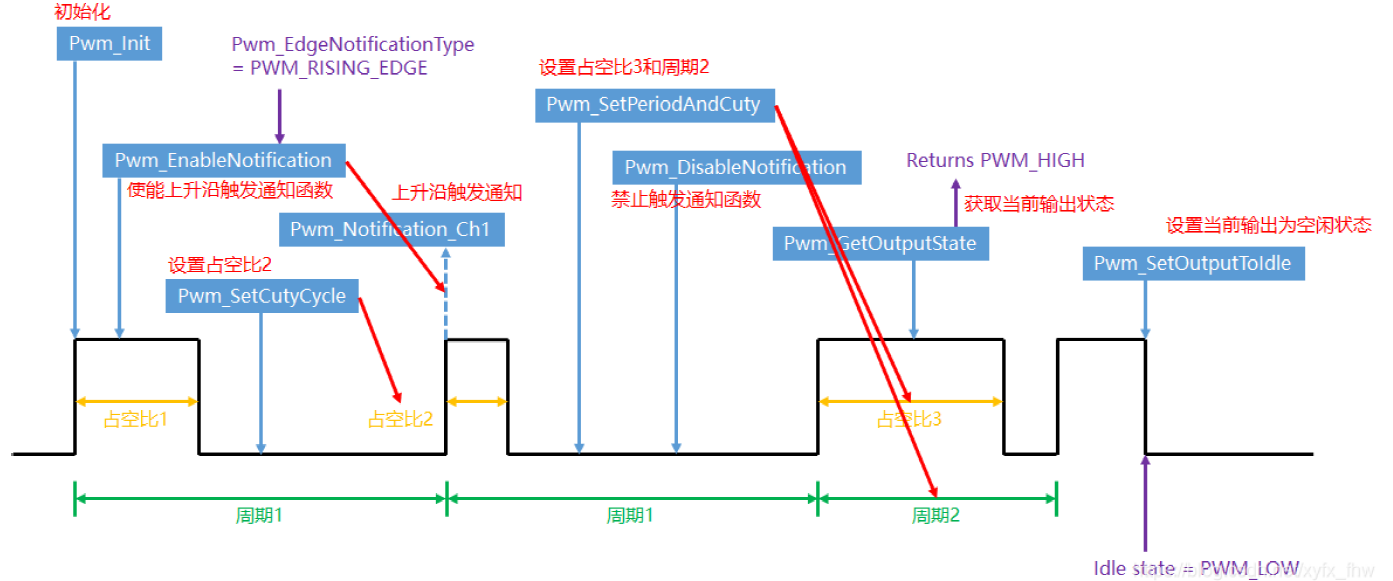

下图展示了PWM使用方法：

from ref. [2]

ICU驱动

ICU（Input Compare Unit，输入比较单元），主要功能：

  • 边沿计数（Edge Count）
  • 边沿检测和通知
  • 时间戳
  • 信号测量
  • 作为唤醒源用

边沿计数

捕获输入的脉冲信号的边沿.

支持以下API：

  • Icu_Init: ICU初始化，设置计数模式
  • Icu_EnableEdgeCount: 使能ICU边沿计数，这之后开始计数
  • Icu_DisableEdgeCount：禁用ICU边沿计数，数据不会清零，会一直保持
  • Icu_GetEdgeNumbers: 获取当前ICU的边沿计数
  • Icu_ResetEdgeCount: 重置计数

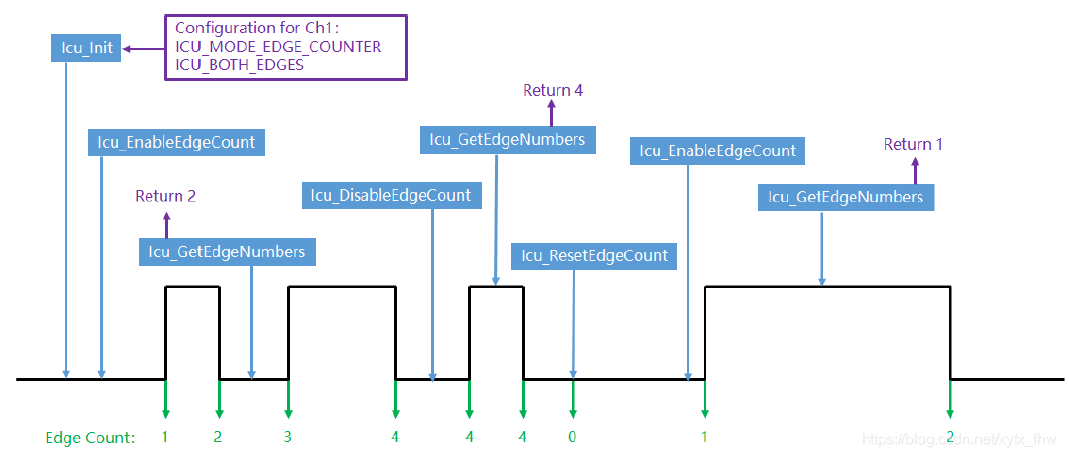

下面例子，配置为边沿计数模式，对双边沿都进行计数：

from ref.[2]

边沿检测（Signal Edge Detection）

检测到对应类型边沿（上升沿、下降沿），会产生一个硬件中断，然后通知上层.

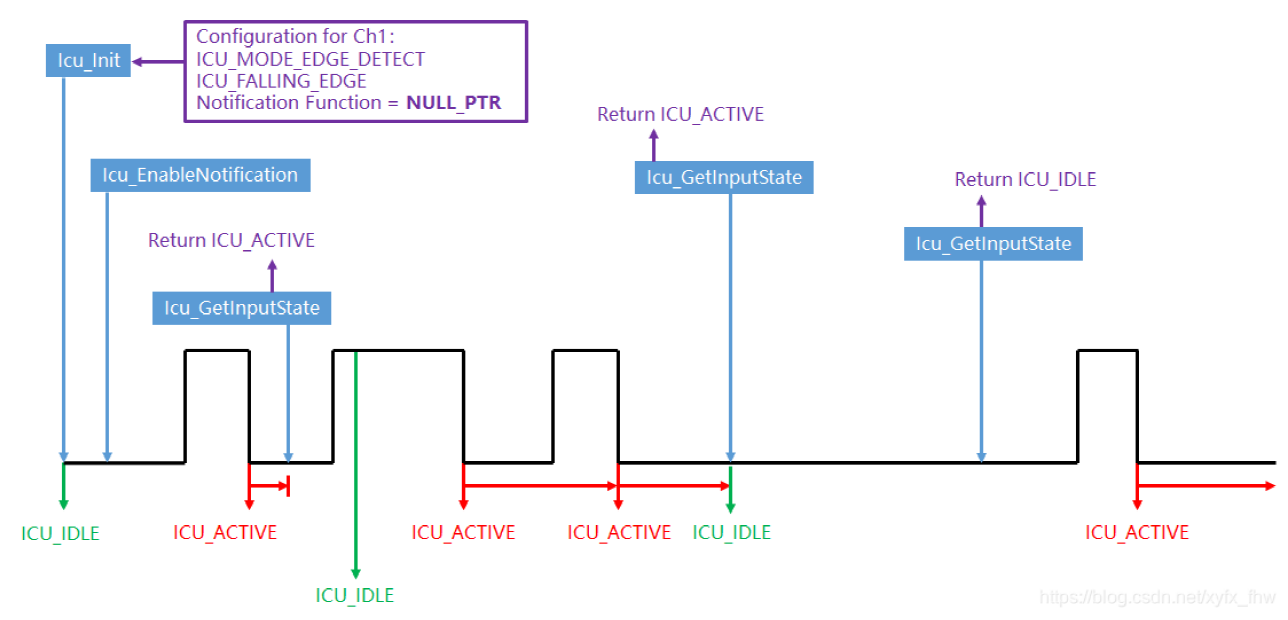

示例1：配置为检测下降沿，但通知函数设为NULL，因此即使能通知EnableNotification，也不会调用上层通知函数

  • Icu_EnableNotification: 使能通知功能. 需要搭配通知函数使用，否则无效
  • Icu_GetInputState: 获取输入状态，获取后状态重置为IDLE

from ref. [2]

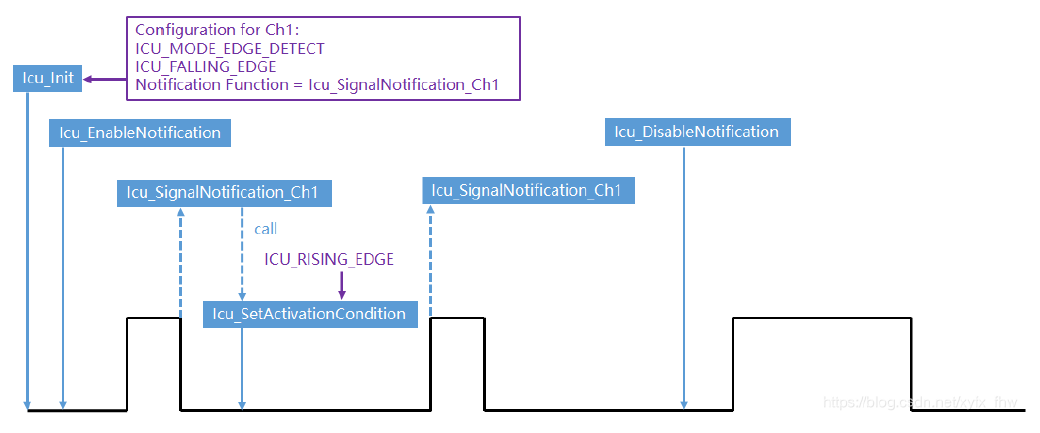

示例2：启用通知功能，初始配置为检测下降沿，但在通知函数中修改为检测上升沿

  • Icu_SetActivationCondition: 变更激活条件，由下降沿变为上升沿
  • Icu_DisableNotification: 禁止通知

from ref. [2]

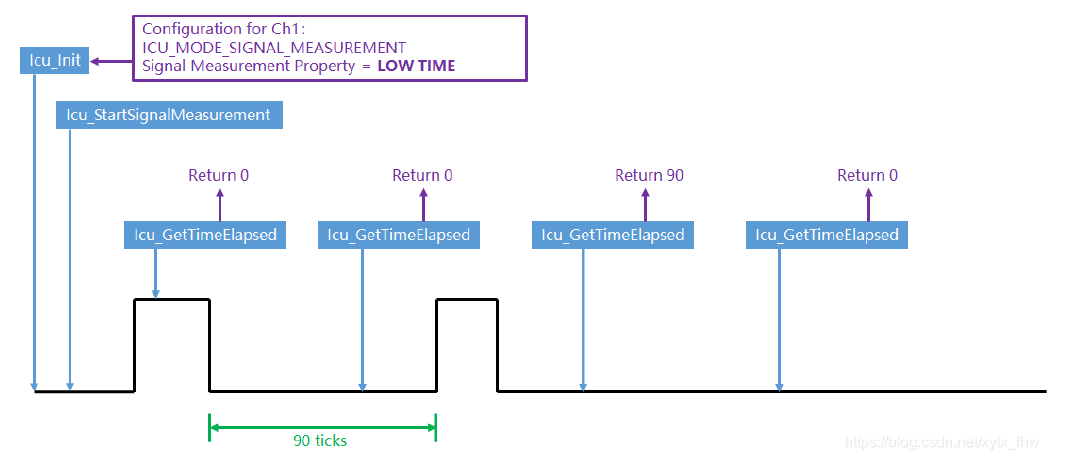

示例3：信号测量（signal measurement），测量信号的时间长度，支持低电平时长、高电平时长、周期时长、占空比

  • Icu_StartSignalMeasurement: 开始信号测量
  • Icu_GetTimeElapsed: 获取时间长度
  • Icu_GetDutyCycleValue：过去pwm的周期和占空比

from ref. [2]

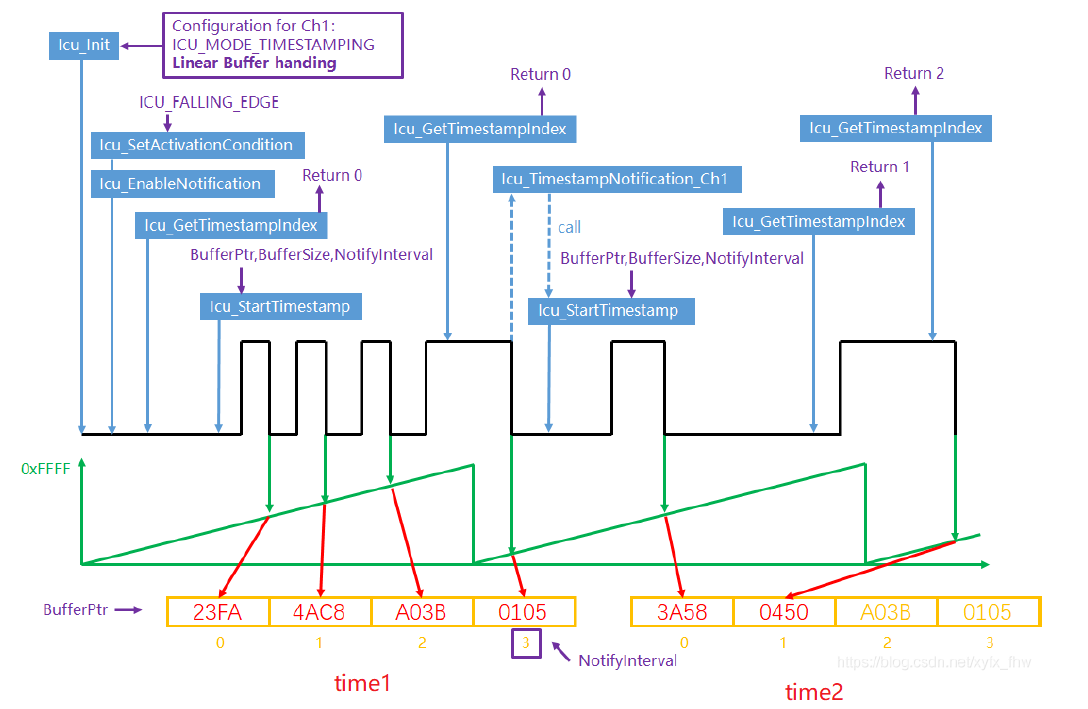

示例4：时间戳（Timestamping）

1）线性buffer模式

在Bsw层，设置一个数组作为缓存buffer，记录一定连续数量的边沿时间戳

  • BufferSize，buffer元素个数. 设置BufferPtr size=4,对应4个黄色方块（buffer 4个元素），后面4个是指随着时间变化后的buffer

  • NotifyInterval，通知间隔. 根据设置的间隔大小进行触发通知，如设置为4，那么bufferPtr[3]存入数据时触发通知

  • Icu_SetActivationCondition，设置触发条件，如下降沿，即下降沿到来时，写一个时间戳到buffer中

  • Icu_GetTimestampIndex，当前时间戳目录，每当周期循环一遍（从0x0000->0xFFFF），index+1. 注意不是每写一个时间戳，index加1

  • Icu_StartTimestamp，激活时间戳功能. 线性buffer模式下，记录的buffer满了，就会停止时间戳的记录，需要手动再次激活


2）循环buffer模式

线性buffer写满后，会停止记录时间戳，需要调用Icu_StartTimestamp重新激活. 而循环buffer则会一直自动记录

注：目前还不确定buffer满后，从头开始记录，还是丢弃最开始记录的时间戳（个人推测是后者）

OCU驱动

OCU(Output Compare Unit，输出比较单元)，类似于PWM的生成机制，计数器值达到设定阈值时，比较成功，就执行某个指定动作. OCU主要功能：

  • 开始或停止一个比较过程
  • 设置比较阈值
  • 使能或禁用通知机制
  • 获取计数值
  • 改变输出引脚状态
  • 触发硬件资源（如ADC、PWM等）

ADC驱动

功能：

  • 模拟信号 ➡ 数字信号
  • 封装转换信号的访问接口
  • 配置不同的模式
  • 对转换的一个通知机制

分组（ADC Groups）：

将某些功能相近ADC Channels划分到某个组里（每组至少1个通道）. 一个组必须在一个ADC硬件单元内，不能跨硬件单元组成ADC组

转换模式：

  • 循环转换
  • 单词转换

触发模式：

  • 硬件触发：配置后，可由其他外设触发ADC，如周期定时器，在定时中断内触发ADC；IO口上升沿触发ADC
  • 软件触发：用户对芯片软件触发寄存器写值触发ADC. 软件调用API，直接触发

Buffer初始化：

ADC结果最终需要存放到一个buffer数组（用户定义）中，供用户使用. 但如何将设定好的buffer自动存入ADC数据？

可以通过MCAL中的Adc_SetupResultBuffer注册数组

/*
如果我们的ADC0的一个ADC_Group_0 包含5个通道，我们要将结果存入ADC_SW_GRP_RES[5]数组
*/

// 申请数组存放ADC数据
Adc_ValueGroupType ADC_SW_GRP_RES[5];
// 注册指针到ADC0的group 0(AdcGroup0_0)
Adc_SetupResultBuffer(AdcConf_AdcGroup_AdcGroup0_0, ADC_SW_GRP_RES);

Stream模式：

ADC可以存放多个时刻的采样值. 相当于为每个通道申请一个数组，该数组能存放多个ADC值.

例如，假设ADC0包含ADC_Group_0组，其中5个通道，每个通道开启Stream模式，且深度为2. 那么存放结果的ADC_SW_GRP_RES数组需要存放5x2=10个元素

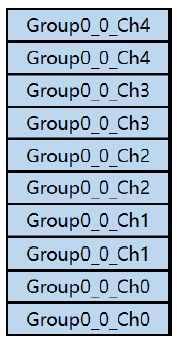

这10个数据的存放如下：


每个通道有个FIFO，每个FIFO深度2. 有2种模式：循环模式、线性模式，都是针对每个FIFO刷新数据的.

参考

[1] AutoSAR系列讲解（入门篇）4.2-BSW的I/O功能

[2] AutoSAR系列讲解（实践篇）8.2-IO相关驱动（上）
