计算机图形:材质和外观

基本概念

  • 材质与外观

不同的材质(Material)在不同的光线作用下,表现出不同的外观(Appearance). 外观是 材质 + 光线 共同作用结果.

材质的研究话题:不同的光照和不同的材质的作用方式.

  • 材质与纹理

之前提到过纹理(Texture)(参见计算机图形:纹理与表面细节),也能决定物体外观,与材质区别是什么?

材质是物体表面光学属性集合,决定了光如何与表面交互;

纹理是图像或数据贴图,用于为材质提供具体的细节图案或参数分布.

主要区别:

特性 材质(Material) 纹理(Texture)
本质 光学属性的抽象参数(如“塑料”“金属”) 具体的图像或数据贴图(如“木纹图片”)
作用层级 定义整体表面行为(光如何反射/折射) 为材质提供局部细节或参数变化
依赖关系 可以独立存在(仅用数值) 通常服务于材质(作为输入)
示例 PBR材质、Phong材质 漫反射贴图、法线贴图

材质

材质Material == BRDF

漫反射材质

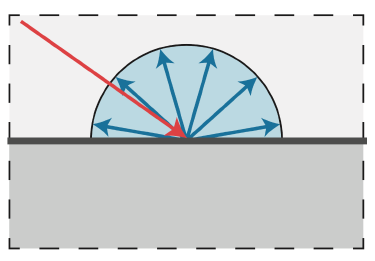

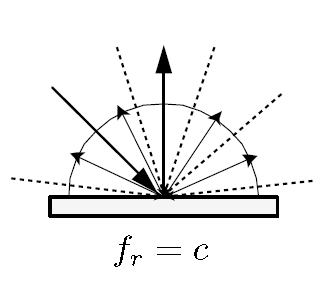

下图是一个漫反射材质(Diffuse Material),入射光线会均匀地反射到各个方向.


漫反射材质也称朗伯材质(Lambertian Material). 假设入射光是均匀的(uniform),并且材质本身不会发光.


因为入射光是均匀的,所以入射radiance \(L_i(\omega_i)\)是一样的

根据渲染方程,有,

\[\begin{aligned} L_o(\omega_o) &= \int_{H^2}f_rL_i(\omega_i)cos θ_i d\omega_i\\ &= f_rL_i\int_{H^2}cos θ_id\omega_i\\ &= \pi f_r L_i\\ f_r &= \frac{ρ}{\pi}, ρ=\frac{L_o(\omega_o)}{L_i}\in [0,1] \end{aligned} \]

于是,我们可以定义反射率\(ρ\in [0,1]\),进而求得BRDF \(f_r\).

为什么定积分\(\int_{H^2}cos θ_id\omega_i = \pi\)

\[\begin{aligned} d\omega &= sin θdθ d\phi\\ \int_{H^2}cos θd\omega &= \int_{0}^{2\pi}\int_{0}^{\frac{\pi}{2}} cos θ sin θdθ d\phi\\ &= \frac{1}{2}\int_{0}^{2\pi}\int_{0}^{\frac{\pi}{2}}sin 2θ dθ d\phi\\ &= \frac{1}{4}\int_{0}^{2\pi}\int_{0}^{\frac{\pi}{2}}sin 2θ d2θ d\phi\\ &= \frac{1}{4}\int_{0}^{2\pi}\int_{0}^{\pi}sin t dt d\phi\\ &= \frac{1}{4}\int_{0}^{2\pi}(-cos t)\biggm\vert_0^\pi d\phi\\ &= \frac{1}{4}\int_{0}^{2\pi} (-cos \pi + cos 0) d\phi\\ &= \frac{1}{4}\int_{0}^{2\pi} 2 d\phi\\ &= \pi \end{aligned} \]

Glossy material材质

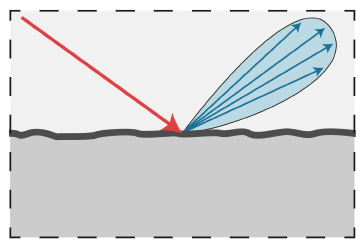

一条入射光线,会被反射到一个角度范围,但又不是镜面反射,表面比镜子粗糙.


这种材质,就是Glossy material,即抛光金属材质.

例如,下图左是铜,右是铝:


反射、折射材质

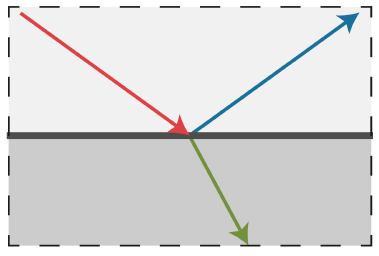

部分能量反射出去,部分进入物体内部,发生折射. 这类常见材质,如玻璃、水.


例如,下图左模拟水材质,右模拟玻璃材质:


反射

理想镜面反射:能量被全部反射出去,反射角=入射角

注意立体角定义\(d\omega=sin θdθd\phi\),有两种方式来考察反射角与入射角:

1)反射定律,与法线角度\(θ\)相关


\(θ=θ_o=θ_i\)
\(\vec{n}\)(单位法向量)是\(\omega_o, \omega_i\)角平分线

用平行四边形法则:

两个向量合成时,以表示这两个向量的线段为邻边作平行四边形,这个平行四边形的对角线就表示合向量的大小和方向,这就叫做平行四边形定则(Parallelogram law)

\(\omega_o + \omega_i = 2cos θ\space \vec{n} = 2(\omega_i \cdot \vec{n})\vec{n}\)

\(\omega_o = -\omega_i + 2(\omega_i \cdot \vec{n})\vec{n}\)

2)俯视图(从上往下看),与\(\phi\)相关

入射光线与反射光线是相反的:


反射光对应的\(\phi_o\),入射光对应\(\phi_i\),它们关系:

\[\phi_o = (\phi_i + \pi) mod 2\pi \]

折射

除了在物体表面发生反射,光线还可能穿透表面传输,这就是折射.

当光线进入新介质时,会发生折射现象.

类似于反射,同样2个方面考虑折射角度:

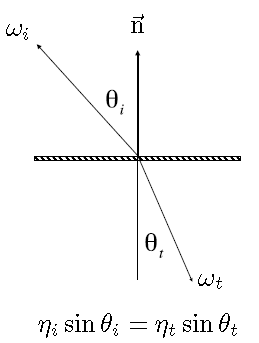

1)折射定律(Snell定律)


折射角\(η_t\)与入射角\(η_i\)关系如下:

\[η_i sin θ_i = η_t sin θ_t \]

其中,\(η_i,η_t\)分别是入射材料的折射率、折射材料的折射率

\[φ_t = φ_i ± \pi \]

下表是常见材质的折射率:

Medium 中文名 η*
Vacuum 真空 1.0
Air (sea level) 空气 1.00029
Water (20°C) 1.333
Glass 玻璃 1.5-1.6
Diamond 钻石 2.42

注:*代表折射率跟波长相关,这里是取平均值.

参见:计算机图形:光照模型

2)俯视图


  • 求解折射角

已知\(η_i,η_t,θ_i\),根据折射定律,可求得折射角\(θ_t\)

\[\begin{aligned} η_i sin θ_i &= η_t sin θ_t\\ cos θ_t &= \sqrt{1-sin^2 θ_t}\\ &= \sqrt{1- (\frac{η_i}{η_t})^2 sin^2 θ_i}\\ &= \sqrt{1- (\frac{η_i}{η_t})^2 (1-cos^2 θ_i)} \end{aligned} \]

为什么要计算余弦,而不是直接用正弦?

因为\(cos θ_t\)只要计算出一个有意义的实数,就能得到\(θ_t\). 如果得不到有意义的实数,说明不可能发生折射.
而用直接用正弦没有这一点.

什么时候没有意义?

根号里面值 < 0,即\(1- (\frac{η_i}{η_t})^2 (1-cos^2 θ_i) < 0\). 此时,

\[\frac{η_i}{η_t} > 1 \]

只有从更密的介质到更疏的介质,才会发生这种现象.

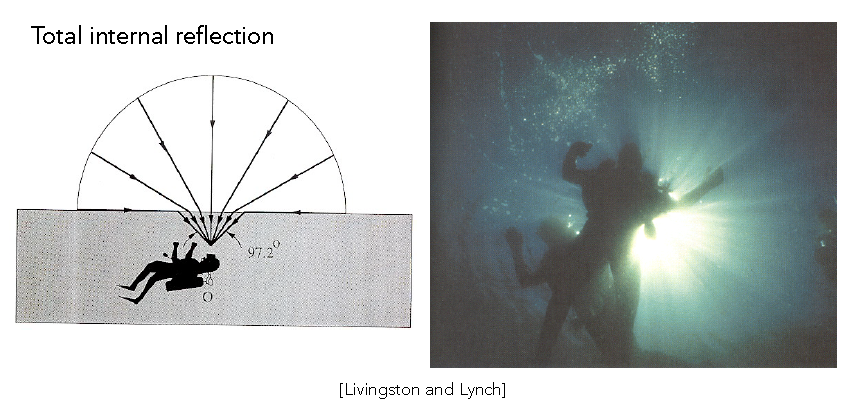

如下图所示,在水中往上看,只能看到一个很小的锥形区域(接近90°入射). 只要入射角度一大,就发生反射,无法发生折射.


菲涅⽿项

菲涅尔反射菲涅⽿项(Fresnel Reflection / Term)指光线照射物体表面时,反射、折射与观察角度之间的关系. 当观察者视线方向与物体法线的夹角越大时,反射的光量越多;夹角越小时,反射的光量越少.

例,书桌靠近墙面,上面垂直放着一本书靠着墙,然后以不同视角观察桌面对书的反射.


会发现,几乎垂直观察桌面时,看不到对书的反射;几乎平行观察桌面时,会看到对书的反射特别明显.

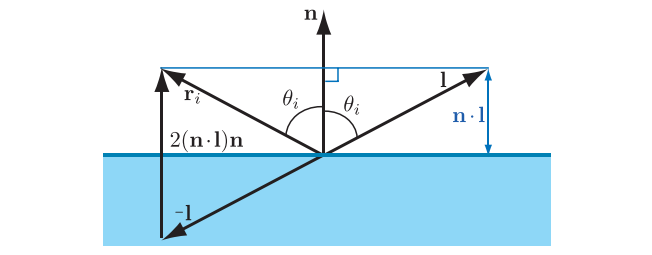

光线照射到平面上,会分为反射、折射2个部分. 则有,

\(θ_i=\) 反射角 = 入射角

反射角:反射光线的方向(\(\bm{r_i}\))与表面法线(\(\bm{n}\))之间夹角;
入射角:入射光线(\(\bm{l}=-\bm{i}\))与表面法线(\(\bm{n}\))之间夹角.

可推导出,

\[\bm{r_i}=2(\bm{n}\cdot \bm{l})\bm{n}-\bm{l}\\ \iff \bm{r_i}+\bm{l}=2(\bm{n}\cdot \bm{l})\bm{n} \]

from RTR4th fig. 9.19

于是,可知,反射光的光量,可由菲涅尔反射率F来描述,它取决于入射角\(θ_i\).

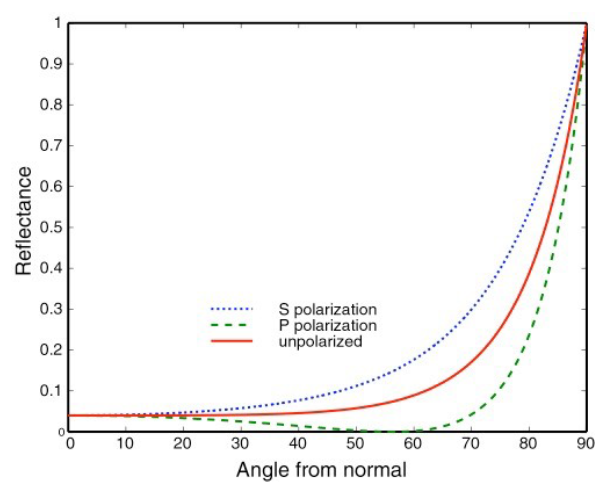

下图展示一个绝缘体(Dielectric, \(η=1.5\)) 的菲涅⽿项:


下图展示一个导体(Conductor)的菲涅⽿项:


反射率取决于入射角度和光的偏振(polarization of light). 光的偏振状态分为s偏振、p偏振:

  • s偏振(S polarization,垂直入射面振动)的反射率通常更高
  • p偏振(P polarization,平行入射面振动)在布儒斯特角时可实现零反射

计算菲涅尔项

精确计算菲涅尔反射率,需要考虑极性(polarization)

对于绝缘体,反射率分为s偏振\(R_s\)、p偏振\(R_p\),计算公式如下:

\[\begin{aligned} R_s &= \biggm\vert \frac{n_1cos θ_i - n_2cos θ_t}{n_1cos θ_i + n_2cos θ_t} \biggm\vert ^2 = \biggm\vert \frac{n_1cos θ_i - n_2\sqrt{1-(\frac{n_1}{n_2}sin θ_i)}}{n_1cos θ_i + n_2\sqrt{1-(\frac{n_1}{n_2}sin θ_i)}} \biggm\vert ^2\\ R_p &= \biggm\vert \frac{n_1cos θ_t - n_2cos θ_i}{n_1cos θ_t + n_2cos θ_i} \biggm\vert ^2 = \biggm\vert \frac{n_1\sqrt{1-(\frac{n_1}{n_2}sin θ_i)} - n_2cos θ_i}{n_1\sqrt{1-(\frac{n_1}{n_2}sin θ_i)} + n_2cos θ_i} \biggm\vert ^2 \end{aligned} \]

如果不考虑极性,可将它们平均,得到菲涅尔反射率:

\[F(θ_i)=R_{eff} = \frac{1}{2}(R_s + R_p) \]

由于\(R_s, R_p\)计算复杂,常用Schlick近似(Schlick’s approximation)菲涅尔反射率:

\[\begin{aligned} F(\bm{n}\cdot \bm{l}) &= F_0 + (1-F_0)(1-(\bm{n}\cdot \bm{l})^+)^5,\\ F_0 &= (\frac{n_1-n_2}{n_1+n_2})^2 \end{aligned} \]

注:\(x^+\)指最小值限定为0

微表面材质

微表面概念

微表面材质(Microfacet Material)是一种基于物理的材质.

微表面基于模型:当我们距离物体足够远,很多微小的东西看不到,最终能看到的是微小的东西对表面的作用,对光的影响形成的总体的效应.

微表面原理:

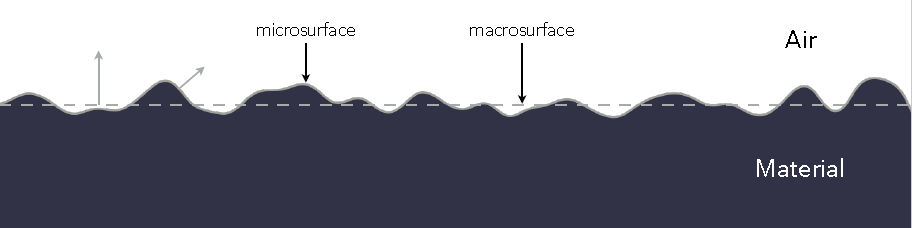

从近处看,看到的是微观表面(microsurface),表面是凹凸不平的;从远处看,看到的是宏观表面(macrosurface),表面是平的、粗糙的.

对于粗糙表面:

  • 从远处看(Macroscale):平的,粗糙的
  • 从近处看(Microscale):凹凸不平的(bumpy),镜面反射(每一个微元)

表面各个微小元素像镜子,被称为微表面(Microfacets),每个微表面都有各自法线.

简而言之,微表面从近处看,看到的是几何;从远处看,看到的是材质或外观


微表面BRDF

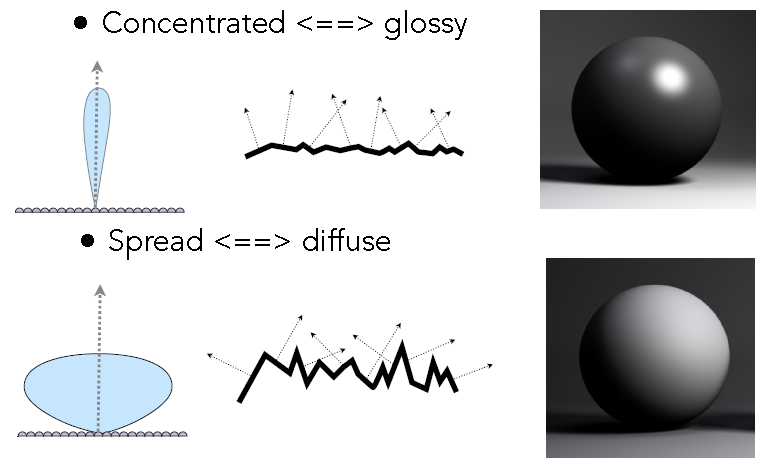

如果将微表面法向量绘制出来,可以看到分布如下:


对于glossy材质,法向量会集中在一个很小的区域;对于漫反射材质(表面粗糙),法向量分布在一个比较大的区域.

微表面BRDF计算公式:

\[f(\bm{i}, \bm{o})=\frac{F(\bm{i}, \bm{h})G(\bm{i},\bm{o},\bm{h})D(\bm{h})}{4(\bm{n},\bm{i})(\bm{n},\bm{o})} \]

  • \(\bm{i},\bm{o},\bm{h}\) 分别是入射向量,反射向量,半程向量
  • \(F(\bm{i}, \bm{o})\) 菲涅尔项,如果入射光线几乎平行入射,那么大量光线被反射;
  • \(D(\bm{h})\) 法线分布,在任何给定方向上,分布的值是多少;h是\(\omega_i,\omega_o\)的half vector(半程向量);
  • \(G(\bm{i},\bm{o},\bm{h})\) 几何项,用来修正:微表面之间可能会形成相互遮挡,从而产生阴影,视线无法观察到.

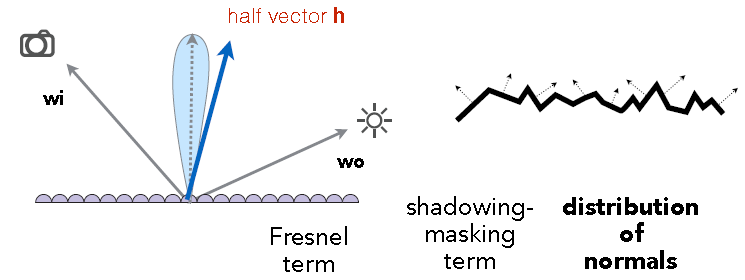

下图是一个微表面反射的示意图,光线从\(\omega_i\)\(\omega_o\)是镜面反射:

\[\bm{h}=\frac{\bm{l}+\bm{v}}{\lVert \bm{l}+\bm{v} \rVert} \]


什么样的微表面,会把光线从入射方向\(\omega_i\)反射到出射方向\(\omega_o\)

答:只有当它的法向量与half vector重合时.

什么时候最容易发生自遮挡?

答:当光线几乎平行入射物体表面,这种入射方向称为Grazing Angle(掠角).

各项同性/各项异性材质

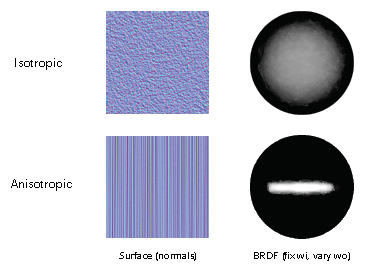

如果绘制出这两种材质法线贴图(R:x, G:y, B:z)和BRDF:

  • 各项同性材质(Isotropic Materials):各个方向法向量分布均匀,没有一定方向性;
  • 各项异性材质(Anisotropic Materials):法向量分布不均匀,有很明显方向性.

下图中,水平和竖直方向的法向量分布很明显不一样:


各项异性BRDF

反射取决于方位角\(\phi\). 如果BRDF在相同入射角度情况下,如果(绕法向量)旋转后不相同相同,那么称为各项异性BRDF(Anisotropic BRDF),对应材质称为各项异性材质

反之,如果反射不取决于方位角,即旋转后的BRDF依然相等,称为各项同性BRDF(Isotropic BRDF),对应材质称为各项同性材质(Isotropic Materials).

\[f_r(\theta_i,\phi_i;\theta_r,\phi_r)\neq f_r(\theta_i,\theta_r,\phi_r-\phi_i) \]

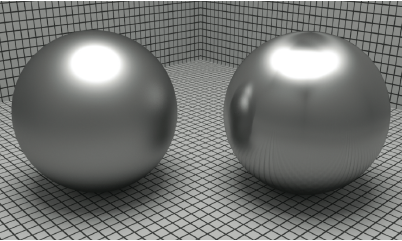

下图左 各向同性,形成一个高光圈;右 各向异性,形成扁平的高光圈.

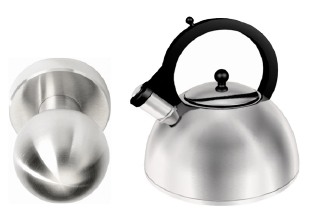

下图是门把手和茶壶,各向异性还位于物体的不同位置


BRDF性质

  • 非负性(Non-negativity)

\[f_r(\omega_i\to \omega_r) \ge 0 \]

  • 线性(Linearity)

BRDF可拆成很多块,分别做光线传播,然后将结果加起来,与用整个BRDF计算得到的结果一样.

如,Blinn-Phong模型中,将环境光、漫反射、镜面反射分开计算后,将结果求和.

\[L_r(p,\omega_r) = \int_{H^2}f_r(p,\omega_i\to \omega_r)L_i(p,\omega_i)cos θ_i d\omega_i \]

  • 可逆性(Reciprocity principle)

光路有可逆性,BRDF也同样有可逆性:交换入射、反射方向,BRDF值不变.

\[f_r(\omega_r\to \omega_i) = f_r(\omega_i\to \omega_r) \]

  • 能量守恒(Energy conservation)

BRDF不会让能量变多. 场景中,光线弹射无数次后,虽然每次亮度会增加,但最终会收敛.

\[\forall \omega_r, \int_{H^2}f_r(\omega_i\to \omega_r)cos θ_i d\omega_i \le 1 \]

  • 各向同性 vs 各向异性
    • 各向同性,BRDF只与相对方位角\(\phi_r - \phi_i\)有关:\(f_r(θ_i,\phi_i;θ_r,\phi_r)=f_r(θ_i,θ_r,\phi_r - \phi_i)\)
    • 由可逆性,交换入射、反射方向,\(f_r(θ_i,θ_r,\phi_r-\phi_i)=f_r(θ_r,θ_i,\phi_i-\phi_r)=f_r(θ_i,θ_r,|\phi_r-\phi_i|)\)

测量BRDF

为什么要测量BRDF?

测量得到的BRDF,可能会与图形学模型用到的BRDF不一样,因为模型是一种基于物理的近似,会忽略很多因素,以测量结果为准.

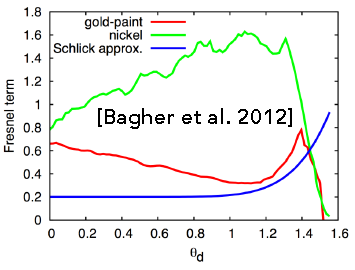

下图是各种方式得到的BRDF,其中绿色是测量得到:


如何测量BRDF?

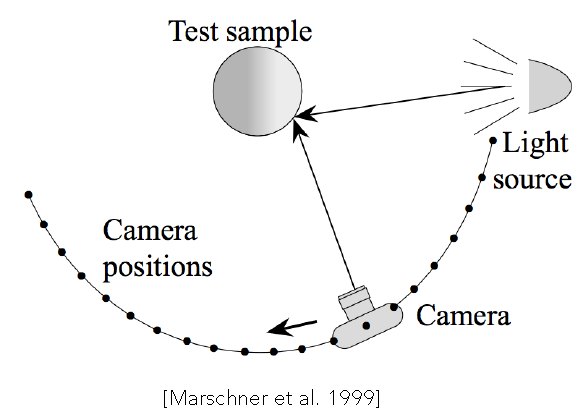

基于图像来测量. 基本思想是设置一个光源和相机,针对测试点,不断改变光源和相机位置(多组\(\omega_i,\omega_o\)),根据入射、反射光线求得BRDF.


对于各向同性材质,只需要测量三维的\((θ_i,θ_o,|\phi_i-\phi_o|)\)

一个有名的数据库项目是MERL BRDF Database,由三星和MIT与2004年开始合作建立,测量了很多材质BRDF,每个材质测量90 * 90 * 180次.

参考

Games101 Lecture 17
