为什么有些PDO是选定的有些PDO没有选定

问题由来：为什么有些PDO是选定的有些PDO没有选定？

EtherCAT 主站（如 TwinCAT、CODESYS 等）在扫描从站 XML 时，会解析 PDO 的 Sm 标签：

带有 Sm="2"：表示该 PDO 已被设备制造商预设为映射到Sync Manager 2（输出过程数据通道）。主站会将其视为“标准/默认输出 PDO”，因此会自动将其添加到主站的默认 PDO 分配列表（对应对象字典 0x1C12）中，在界面中表现为“已选定”。
缺少 Sm 标签：表示该 PDO 没有预设的同步管理器通道，属于“可选扩展功能”。主站不会主动将其分配给任何 SM 通道，需要用户根据实际应用需求，在配置界面中手动勾选（此时主站会将它的索引写入 0x1C12），因此默认状态为“未选定”。

在 EtherCAT 中，每个从站最多有 32 个 sync manager（SM），每个 SM 都可以配置一种通信类型，用于定义数据流方向，以及该 SM 是用于邮箱通信还是过程数据。

通信类型 0 是无效的，表示该 SM 未使用或被禁用。
通信类型 1 用于邮箱接收（MbxIn = 主站→从站方向）
通信类型 2 用于邮箱发送（MbxOut = 从站→主站方向）
通信类型 3 用于过程数据输出（RxPDO：主站→从站方向）。
通信类型 4 用于过程数据输入（TxPDO：从站→主站方向）

如何访问 sync manager 通信类型？#

sync manager 通信类型可在对象字典中的索引 0x1C00 处访问。

子索引 0 包含已使用的 sync manager 通道数量 4..32。
子索引 1 包含 SM0 的通信类型（见上文）
子索引 2 包含 SM1 的通信类型
以此类推（最大到子索引 33）

注意： 大多数从站只支持 4..8 个 sync manager。你需要查阅从站芯片的数据手册。

各个 sync manager 分别用于什么？#

根据 ETG1000.6 规范，应使用以下 sync manager 通信类型：

sync manager 0：邮箱接收（MbxIn）——通信类型 1
sync manager 1：邮箱发送（MbxOut）——通信类型 2
sync manager 2：过程数据输出（RxPDO）——通信类型 3
- 如果从站不支持输出，则可用于过程数据输入（通信类型 4）
sync manager 3：过程数据输入（TxPDO）——通信类型 4

仅当从站不支持邮箱（这种情况很少见）时，才应使用以下备用映射：

sync manager 0：过程数据输出（RxPDO）——通信类型 3
- 如果从站不支持输出，则可用于过程数据输入（通信类型 4）
sync manager 1：过程数据输入（TxPDO）——通信类型 4

8 Ethercat SM同步管理器——基于ET1100芯片手册第八章

ESC存储器可用于EtherCAT主站与本地应用（连接在PDI上的微控制器）之间的数据交换，且不受任何限制。但直接使用存储器进行此类通信存在若干缺陷，而ESC内部的同步管理器（SyncManager）正是为解决这些问题而设计：

• 数据一致性无法保证，需要通过软件实现信号量机制来协调数据交换
• 数据安全性无法保证，需要通过软件实现安全机制
• EtherCAT主站和应用程序均需轮询存储器以判断对方访问是否完成

同步管理器能够实现EtherCAT主站与本地应用之间一致且安全的数据交换，并生成中断以通知双方状态变更。

同步管理器由EtherCAT主站配置，支持可配置的通信方向及通信模式（缓冲模式和邮箱模式）。同步管理器使用位于存储区域的缓冲区进行数据交换，对该缓冲区的访问由其硬件模块控制。

访问缓冲区必须从起始地址开始，否则将被拒绝。在访问起始地址后，可访问整个缓冲区（包括再次访问起始地址），支持一次性或分多次访问。通过访问结束地址完成缓冲区访问后，缓冲区状态将发生改变，并生成中断或看门狗触发脉冲（若已配置）。结束地址在同一帧内不可重复访问。

建议将同步管理器缓冲区的起始地址按64位（8字节）边界对齐。

同步管理器支持两种通信模式：

• 缓冲模式

-允许EtherCAT主站和本地应用随时访问通信缓冲区。消费者始终获取生产者写入的最新有效缓冲区，生产者可随时更新缓冲区内容。若写入速度快于读取速度，旧数据将被丢弃

-通常用于循环过程数据交换

• 邮箱模式

-通过握手机制实现数据交换，确保数据不丢失。EtherCAT主站或本地应用任何一方仅当对方完成访问后才有权访问缓冲区。首先由生产者写入缓冲区，随后缓冲区进入写锁定状态直至消费者完成读取。之后生产者重新获得写权限，而缓冲区对消费者保持锁定

-通常用于应用层协议通信

同步管理器仅当帧的FCS校验正确时才接受主站触发的缓冲区变更，因此缓冲区变更将在帧结束后立即生效。

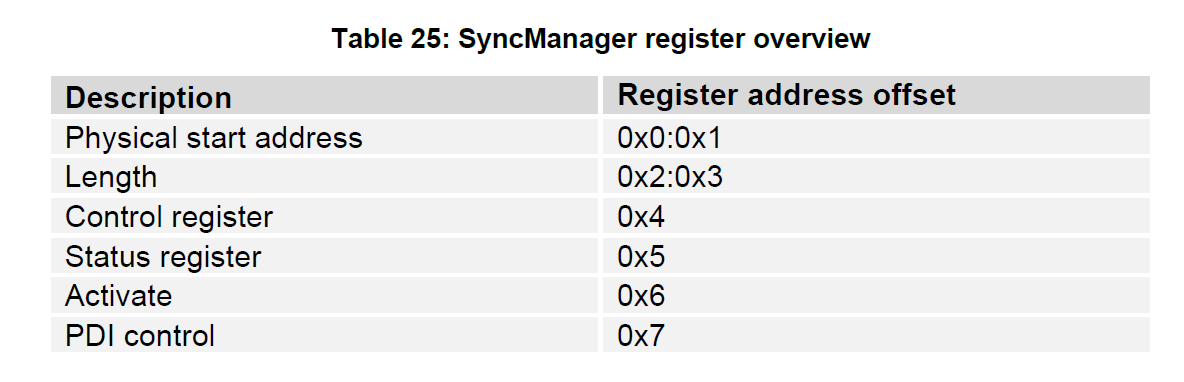

同步管理器的配置寄存器位于0x0800起始的地址空间。

8.1 缓冲模式

存储同步管理器SyncManager 归纳_ethercat sm寄存器-CSDN博客

缓冲模式支持数据的同步读写操作而互不干扰。若数据写入速度快于读取速度，旧数据将被覆盖。该模式亦称为三缓冲模式。

在物理层面，缓冲模式采用三个相同容量的缓冲区。首个缓冲区的起始地址和大小通过同步管理器配置，主站与本地应用需使用该缓冲区的地址进行数据读写。根据同步管理器状态，对首个缓冲区（0）地址范围的访问会被重定向至三个缓冲区之一。用于缓冲区1和2的存储空间不可挪作他用，在配置其他同步管理器时需考虑此因素。

三个缓冲区中：一个分配给生产者（用于写入），一个分配给消费者（用于读取），第三个缓冲区则保存生产者最近一次完整写入的数据。

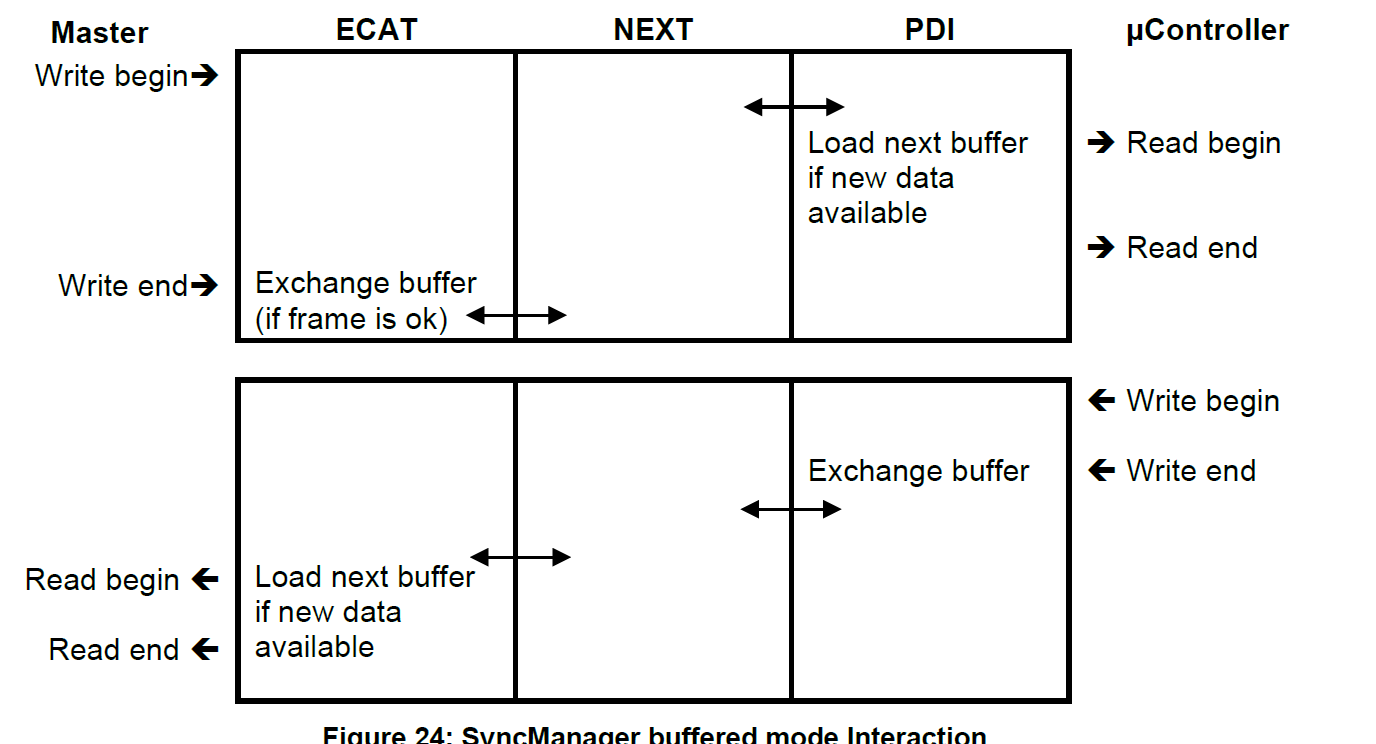

缓冲区交互机制如图24所示

（2）数据交换原理（状态切换）
以 “主站写数据、从站读数据” 为例，3 个缓存区通过状态切换实现连续数据交换：

状态①：缓存区 1 由主站写入数据，缓存区 2 空闲，缓存区 3 由从站读取数据。
状态②：主站写缓存区 1 完成后，缓存区 1 与缓存区 2 交换，缓存区 2 变为 “待读”，缓存区 1 变为 “空闲”。
状态③：从站读缓存区 3 完成后，缓存区 3 变为 “空闲” 并与缓存区 1 交换，回到可再次读写的初始状态。
中断触发：若 SM 控制寄存器（0x0804+N×8）中使能 ECAT 帧或 PDI 中断，每次成功读写后，SM 状态寄存器（0x0805+N×8）会设置中断事件请求，映射到 ECAT 中断请求寄存器（0x0210~0x0211）
和 AL 事件请求寄存器（0x0220~0x0221），最终由中断屏蔽寄存器决定是否触发中断信号。

原文链接：https://blog.csdn.net/flyflyfly12345/article/details/153479758

同步管理器的状态寄存器反映了当前运行状态。其中会显示最后写入的缓冲区编号（仅作指示用途，实际访问重定向由ESC执行）以及中断状态。若同步管理器缓冲区此前未被写入，最后写入缓冲区将显示为3（初始/空状态）。

8.1.1 8位处理数据宽度ESC的存储器使用

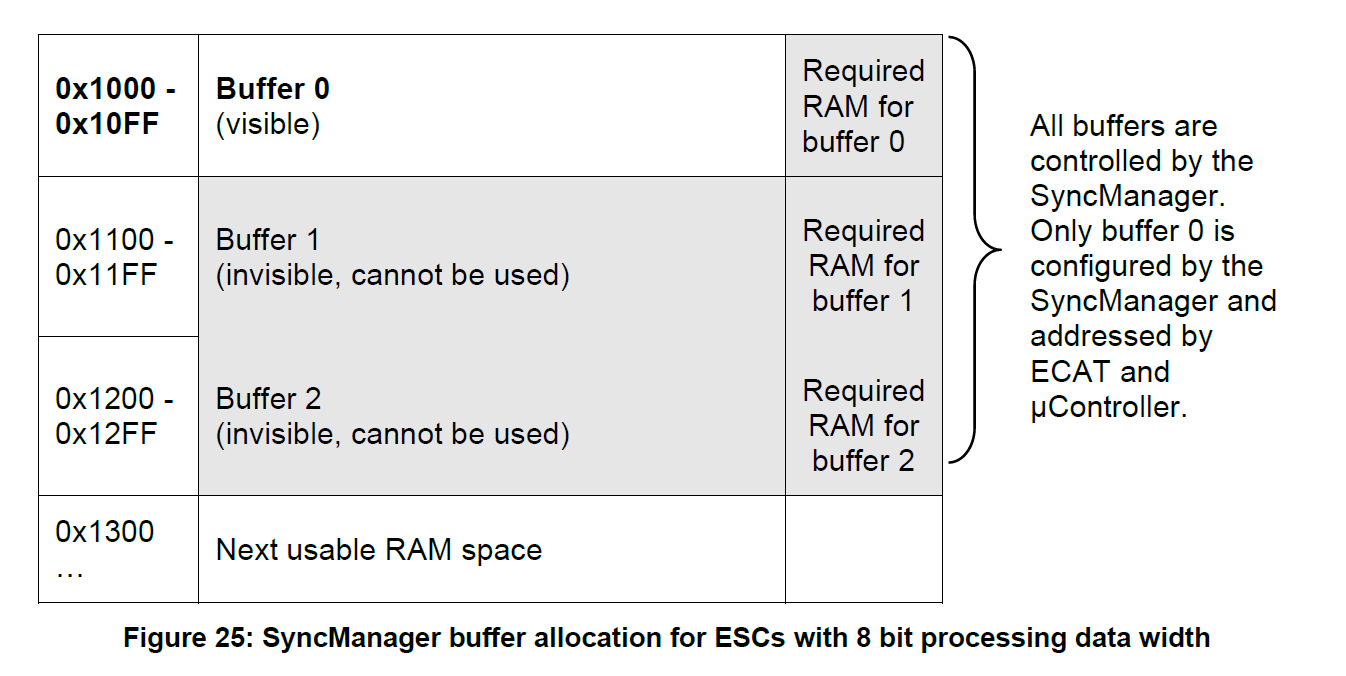

本示例演示了起始地址0x1000、长度0x100的配置方案。其他缓冲区不应进行读写操作。对缓冲区的访问始终被定向至缓冲区0的地址范围（0x1000-0x10FF）。

8.1.2 16/32/64位处理数据宽度ESC的存储器使用

对于内部处理数据宽度超过8位的ESC（例如32位内部数据宽度），在规划同步管理器缓冲区所需存储区域时需要特别注意。

这类ESC将每个32位字视为单个地址，且不允许为同一32位字配置多个同步管理器。

因此，每个同步管理器缓冲区的起始地址必须向下取整至32位字的起始边界，结束地址必须向上取整至32位字的结束边界。每个缓冲区可能因此多占用最多3+3=6字节，这意味着三缓冲同步管理器可能额外占用最多3×6=18字节。在缓冲模式下，这个扩展的存储区域还需要乘以3（因为包含缓冲区1和2）。最终划定的存储区域不可用于其他同步管理器。

请注意，同步管理器的起始地址、结束地址或长度本身没有限制——这些参数均无需保持32位对齐。

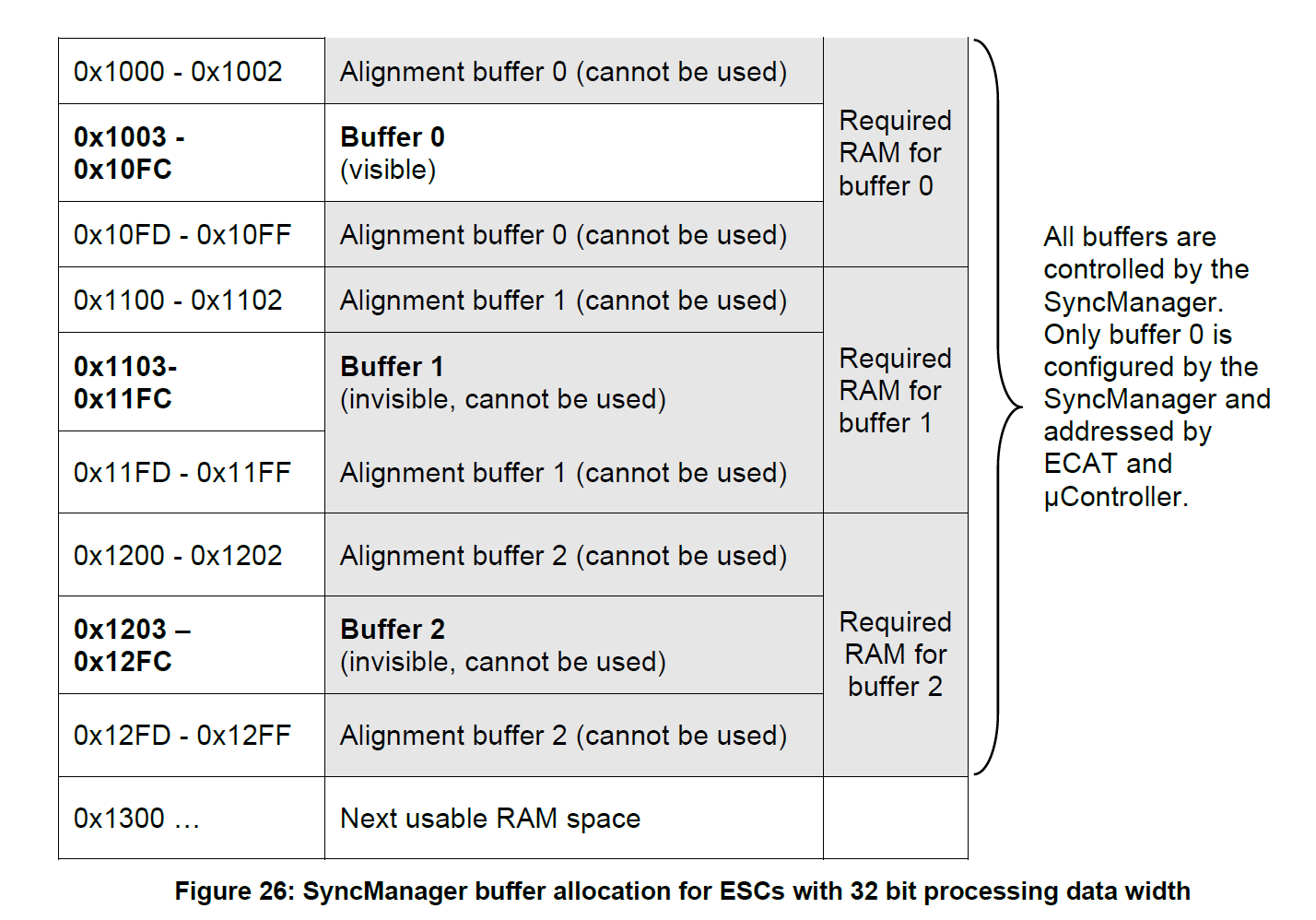

本示例演示了起始地址0x1003、长度0xFA的配置方案。其他缓冲区不应进行读写操作。对缓冲区的访问始终被定向至缓冲区0的地址范围（0x1003–0x10FC）。

=================================如何理解 每个同步管理器缓冲区的起始地址必须向下取整至32位字的起始边界，结束地址必须向上取整至32位字的结束边界。====================================

这句话的本质是：把缓冲区的范围“撑大”到若干个完整的 32 位字。32 位字就是 4 字节，所以“32 位字边界”就是地址能被 4 整除的地址，例如：

0x1000、0x1004、0x1008、0x100C、0x1010 ...

这些地址的低 2 位都是 00。

1. 起始地址向下取整

假设原缓冲区起始地址是 0x1003，它不是 4 字节对齐。
向下取整就是往小的方向找最近的 4 字节边界：

0x1003 -> 0x1000

也就是从 0x1000 开始，虽然 0x1000~0x1002 可能不属于原缓冲区，但为了按 32 位字访问，必须从完整字的开头开始。

2. 结束地址向上取整

假设原缓冲区结束地址是 0x100A。
向上取整就是往大的方向找最近的 4 字节边界：

0x100A -> 0x100C

这样结束边界也落在完整字的边界上。最终同步管理器实际覆盖的范围变成：

0x1000 ~ 0x100C

而原缓冲区可能是：

0x1003 ~ 0x100A

扩展后多包含了 0x1000~0x1002 和 0x100A~0x100B，但保证原数据全部被包含在完整的 32 位字中。

3. 为什么要这样做？

因为同步管理器、DMA 或硬件总线通常按 32 位字访问内存，不能从半个字开始，也不能在半个字结束。如果起始或结束地址没有 4 字节对齐，硬件可能：

读写错误；
丢掉首尾半个字；
产生非对齐访问异常；
导致缓存同步、DMA 传输范围不完整。

所以配置同步管理器缓冲区时，需要把起始地址向下对齐，把结束地址向上对齐，使整个范围由完整的 32 位字组成。

4. 公式化理解

如果地址按 4 字节对齐：

对齐起始 = start & ~0x3
对齐结束 = (end + 0x3) & ~0x3

注意这里的 end 通常指“结束地址 + 1”，也就是排他结束地址。
如果 end 表示最后一个有效字节的地址，则应先加 1，再向上取整。

5. 需要注意

这样取整后，实际访问范围只会变大，不会变小。
因此如果缓冲区前后紧挨着其他重要数据，可能会被同步管理器一起读写，造成干扰。最稳妥的做法是：直接分配 4 字节对齐、且长度为 4 字节整数倍的缓冲区，这样就不需要额外取整。

=====================================================================

8.2 邮箱模式

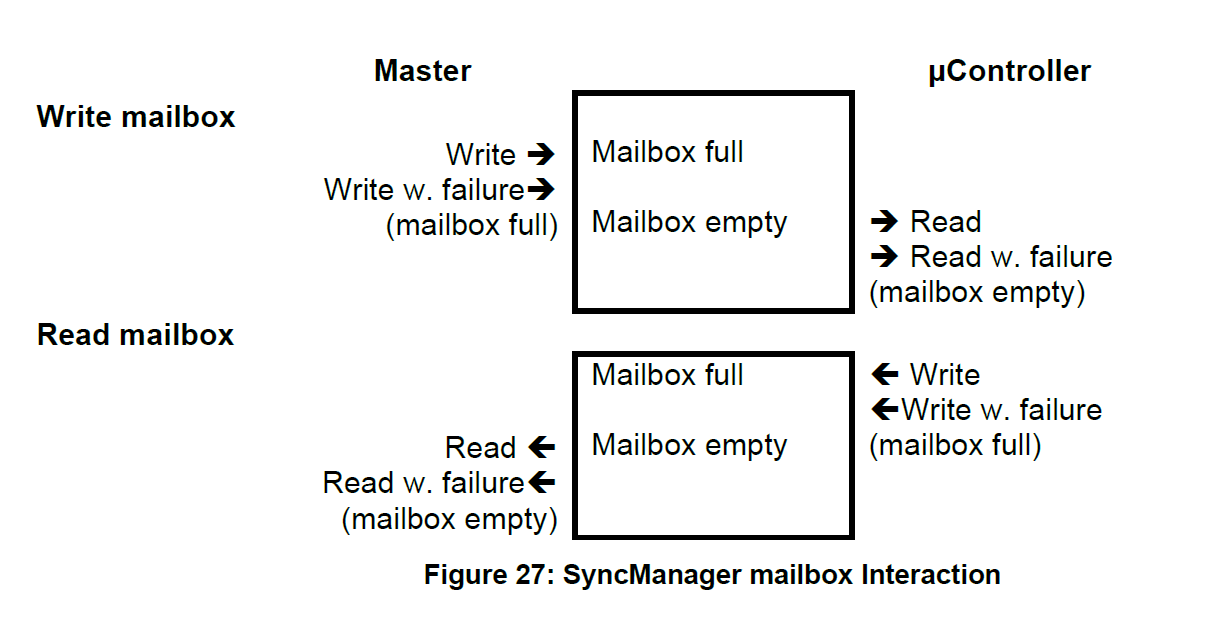

邮箱模式仅支持交替读写操作，以此确保生产者产生的所有数据均能送达消费者。该模式仅使用一个具有配置尺寸的缓冲区。

初始化/激活后，缓冲区（邮箱，MBX）首先处于可写状态。一旦数据完全写入，写访问即被阻断，此时另一方可读取缓冲区内容。待数据完全读取后，缓冲区将重新开放写入权限。

读取或写入邮箱所需的时间不影响操作流程。

8.2.1 8位处理数据宽度ESC的存储器使用

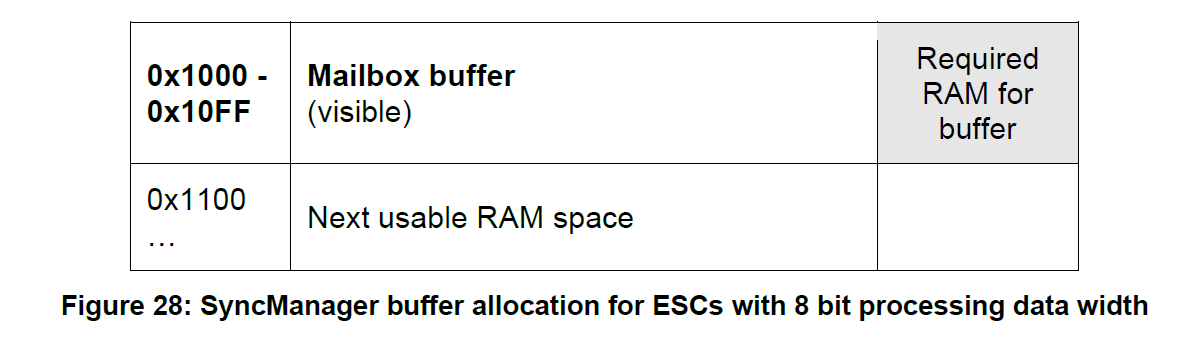

本示例演示了起始地址0x1000、长度0x100的配置方案。

8.2.2 16/32/64位处理数据宽度ESC的存储器使用

对于内部处理数据宽度超过8位的ESC（例如采用32位内部数据宽度的设备），在规划同步管理器缓冲区所需存储区域时需要特别关注。

这类ESC将每个32位字视为独立地址单元，且不允许为同一32位字配置多个同步管理器。

因此，每个同步管理器缓冲区的起始地址必须向下取整至32位字起始边界，结束地址则需向上取整至32位字结束边界。每个缓冲区可能因此多占用最多3+3=6字节空间（三缓冲同步管理器最多额外占用3×6=18字节）。最终划定的存储区域不可被其他同步管理器使用。

需特别注意：同步管理器的起始地址、结束地址或长度本身没有对齐限制——这些参数均无需保持32位对齐。

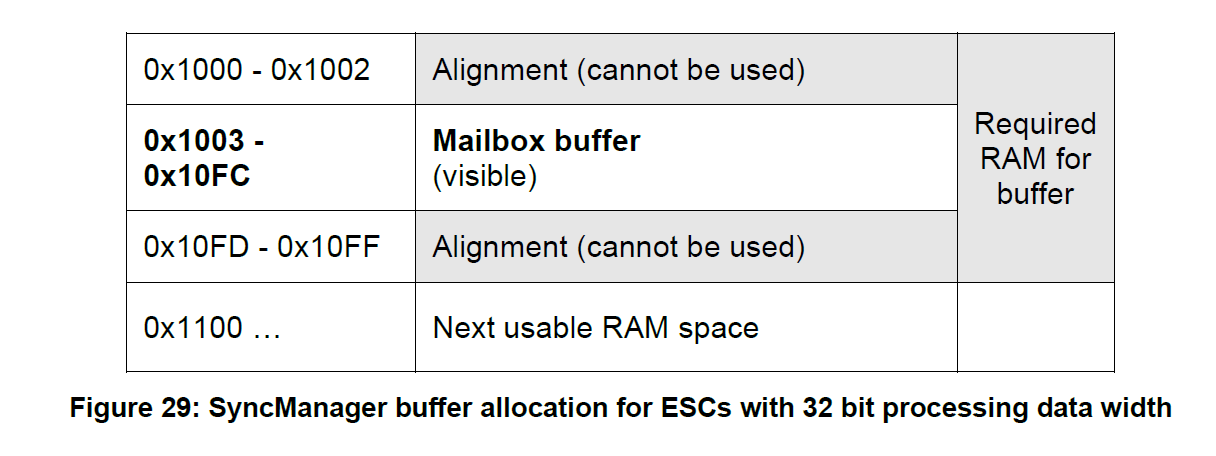

本示例演示了起始地址0x1003、长度0xFA的配置方案。

8.2.3 邮箱通信协议

本节仅对邮箱通信协议进行简要概述。关于邮箱协议的详细说明，请参阅EtherCAT技术组织（ETG）发布的EtherCAT规范ETG.1000.6《应用层协议规范》（http://www.ethercat.org），或国际电工委员会（IEC）发布的IEC 61158 Type 12标准《测量和控制数字数据通信——工业控制系统用现场总线》（http://www.iec.ch）。

EtherCAT以太网透传（EoE）
定义通过EtherCAT交换或隧道传输标准以太网帧的规范方法。

EtherCAT CAN应用层（CoE）
定义访问CAN应用层对象字典的标准方式，以及通过事件驱动路径交换CAN应用层紧急报文和PDO报文的机制。

EtherCAT文件访问（FoE）
定义用于下载和上传固件及其他“文件”的标准传输协议。

EtherCAT伺服协议（SoE）
定义访问IEC 61800-7标识符的标准规范。

EtherCAT供应商特定协议（VoE）
在标识供应商及特定类型的VoE报头之后，遵循供应商自定义的通信协议。

EtherCAT ADS传输（AoE）
定义通过EtherCAT交换自动化设备规范（ADS）报文的标准实现方式。

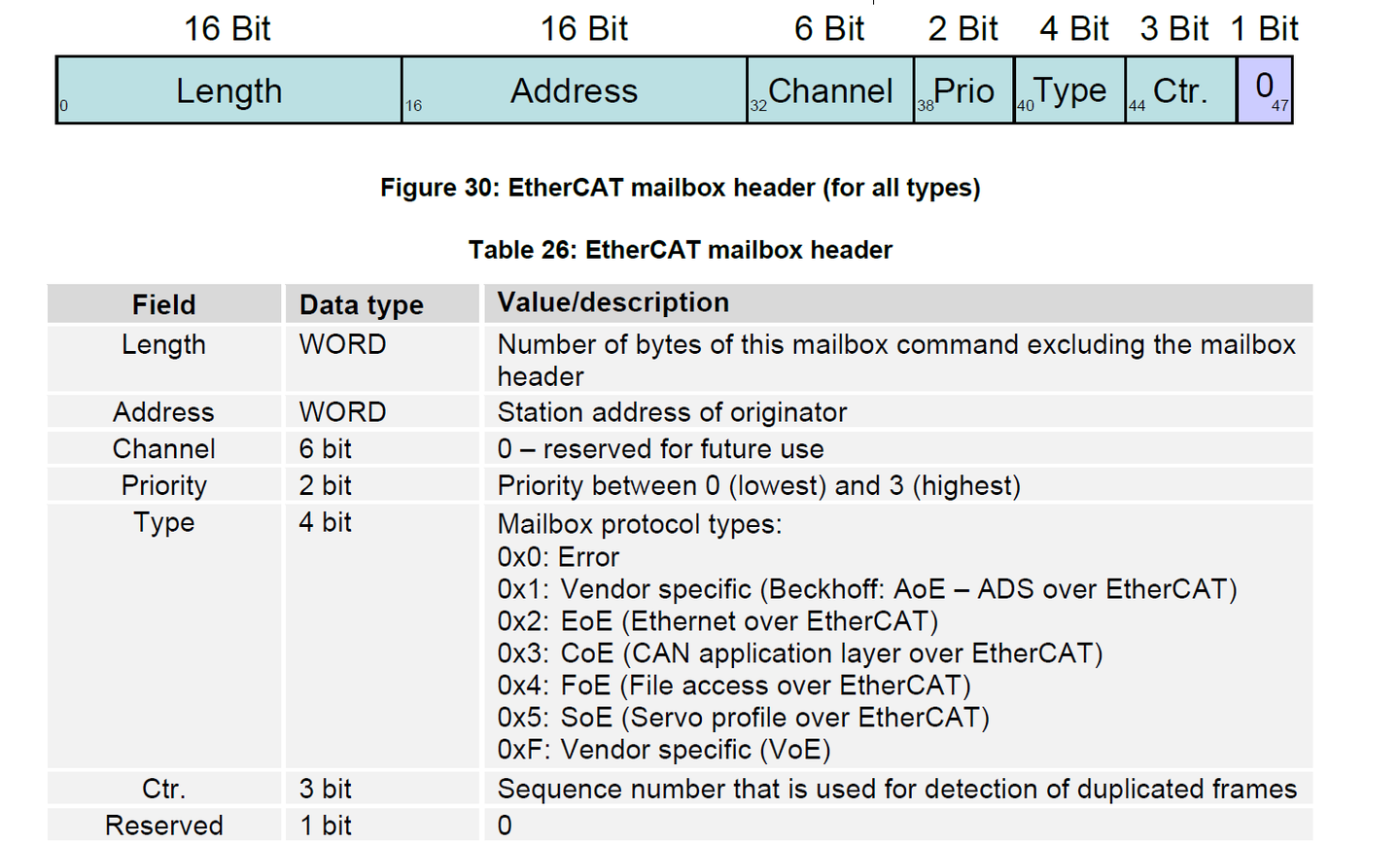

EtherCAT邮箱协议头的结构内容如图30所示。

8.3 通过写入确认的PDI功能

关于此功能的背景说明请参阅第16.3章，该功能仅当PDI读取缓冲区时影响同步管理器的操作。此可选功能不会影响EtherCAT通信本身的操作。

若启用"通过写入确认的PDI功能"，读取同步管理器缓冲区包含以下步骤：
• 读取首字节：此操作将开启缓冲区。误读后续字节不会产生影响，仅通过读取操作不会关闭缓冲区。
• 读取缓冲区任意字节（包括首字节、末字节及中间任意字节）：缓冲区保持开启状态，甚至支持多次重复读取。误读末字节不会产生任何影响。
• 向缓冲区末字节执行写入操作：此时将使用字节使能信号，写入数据被忽略（可写入0）。此写入操作将最终关闭缓冲区。

仍有可能误读目标缓冲区后方第二个同步管理器缓冲区的首字节，这将导致第二个缓冲区被意外开启。通过将同步管理器缓冲区起始地址按微控制器数据宽度对齐可有效避免此问题。建议始终将同步管理器缓冲区起始地址按64位（8字节）边界对齐。

8.4 中断与看门狗触发生成及锁存事件生成

当缓冲区被完整成功写入或读取时，可生成中断信号。在缓冲区被完整成功写入后，可生成看门狗触发信号以重置（触发）用于数字I/O的过程数据看门狗。中断与看门狗触发生成功能均支持配置。同步管理器状态寄存器会反映当前缓冲区状态。

为便于调试，部分ESC还支持在缓冲区成功访问时触发分布式时钟锁存事件。

8.5 单字节缓冲区长度/数字输出PDI看门狗触发

若同步管理器配置长度为1字节（甚至0字节），缓冲区机制将被禁用，即对配置地址的读写操作将直接通过同步管理器而不受干预。在缓冲模式下不会使用额外的缓冲区1和2，邮箱模式也无需进行读写访问交替。对于单字节缓冲区，数据一致性不构成问题。

尽管如此，当缓冲区长度为1字节时，看门狗触发（及中断生成）功能仍可正常使用。

注意：对于部分ESC的邮箱模式，看门狗和中断生成仍依赖于读写访问的交替进行，尽管读写操作本身不受干扰。因此，若需通过单字节缓冲区实现看门狗触发，建议采用缓冲模式。

单字节同步管理器的看门狗触发生成功能专用于数字输出场景——只有当过程数据看门狗被触发时，输出数据才会驱动实际输出端口。需要为数字输出寄存器（0x0F00:0x0F03）中每个用于输出的字节单独配置同步管理器，具体配置要求如下：

采用缓冲模式（否则部分ESC在第二次及后续写入时将无法重置过程数据看门狗，因为数字I/O PDI不会读取这些地址）
设置长度为1字节
配置为EtherCAT写入/PDI读取方向
使能看门狗触发功能

更多详细信息请参阅本文第三部分的数字I/O PDI说明章节，以及本文中关于看门狗和数字输出的相关章节。

注意：长度为0的同步管理器行为等同于禁用状态，既不会干扰地址访问，也不会生成中断或看门狗触发信号。

8.6 邮箱通信重传机制

邮箱数据帧丢失由应用层处理。通过同步管理器激活寄存器（偏移地址0x06[1]）和PDI控制寄存器（偏移地址0x07[1]）中的"重复请求/重复确认"位，可在邮箱模式下实现从站到主站的缓冲区重传。若邮箱读取帧在返回主站途中丢失/损坏，主站可通过切换重复请求位触发重传。从站通过轮询该位或接收中断（同步管理器激活寄存器变更，寄存器0x0220[4]）后，将最后一次缓冲区数据重新写入同步管理器，随后PDI会切换PDI控制寄存器中的重复确认位。主站读取该位状态后即可重新读取缓冲区内容，通信随之恢复。

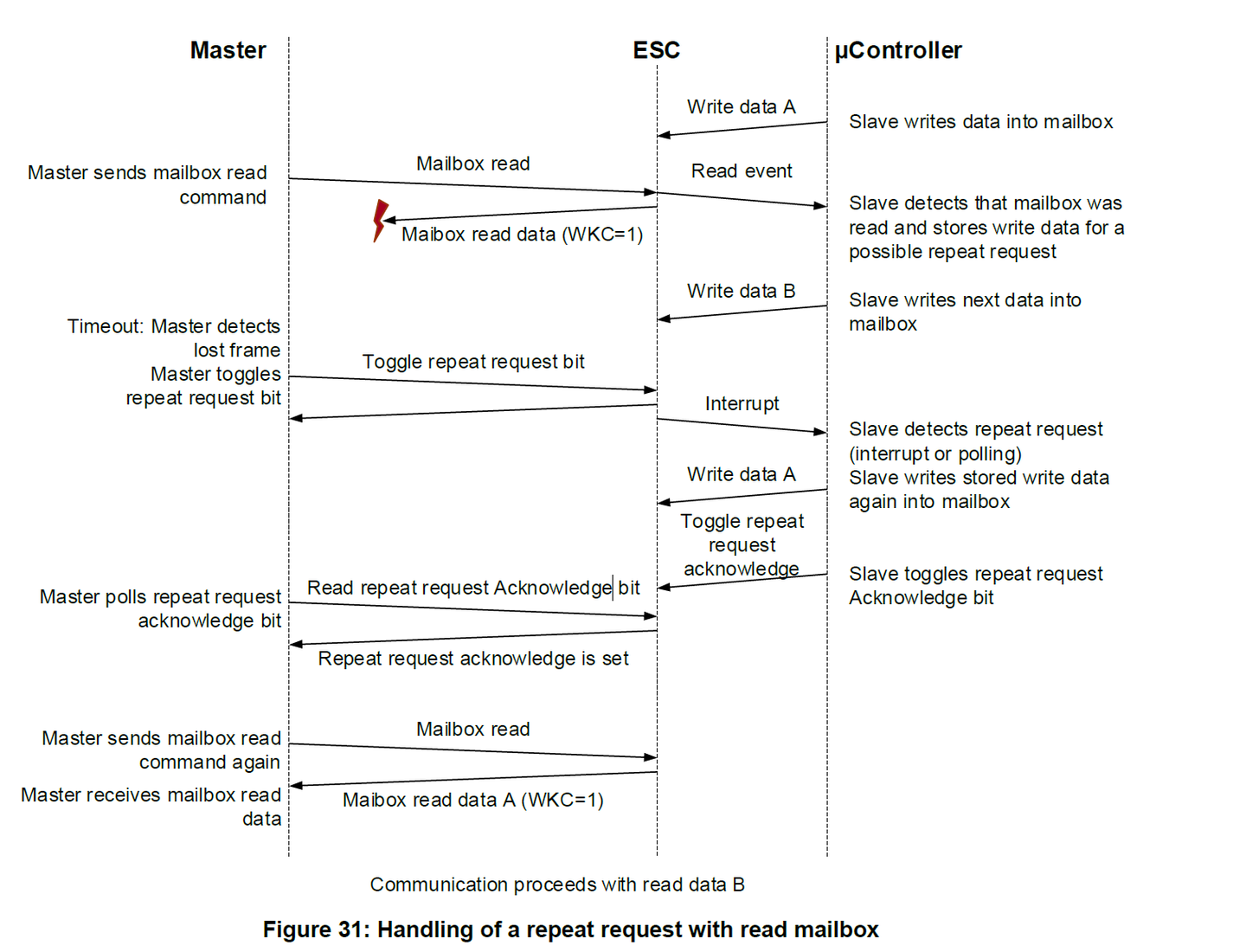

图31展示了邮箱写入服务中该机制的工作流程：当从站发往主站的邮箱确认帧丢失时，系统通过上述机制实现数据重传。

8.7 PDI停用同步管理器

PDI可通过停用同步管理器向主站通报本地故障（通常仅用于缓冲模式）。当访问被停用的同步管理器缓冲区时，工作计数器不会递增，主站可通过检测该数值变化来识别同步管理器停用状态。若PDI停用同步管理器（设置PDI控制寄存器0x7[0]=1），同步管理器状态将被重置，中断信号被清除，且重新激活后必须首先对该同步管理器执行写入操作。在PDI停用同步管理器期间，其对应的整个缓冲区区域将实施读写保护。

8.8 同步管理器停用延迟

当EtherCAT主站停用同步管理器时，缓冲区管理功能将立即失效。若此时PDI正在读取缓冲区，可能导致部分字节来自缓冲区1或2，而最后字节来自缓冲区0，造成数据不一致。通常这种情况不会发生：EtherCAT主站会先退出运行状态，再停用同步管理器。本地协议栈检测到该状态后，会在处理前丢弃不一致的读取值。

对于要求数据一致性的特殊应用，上述机制不可行。同步管理器停用延迟功能可解决此问题。该可选功能可通过SII EEPROM或PDI写入同步管理器PDI控制寄存器位（0x0807+y*8）[6]启用。

当为配置为PDI读取的同步管理器启用停用延迟，且主站停用该同步管理器时，同步管理器将进入过渡状态。此状态下PDI端可继续读取最后缓冲区，而主站端则显示为已停用（出于兼容性考虑）。

满足以下所有条件时进入过渡状态（寄存器地址以同步管理器0为例，其他同步管理器行为相同）：
• 同步管理器停用延迟已启用（SM PDI控制寄存器0x0807[6]=1）
• 同步管理器被PDI读取
• 同步管理器长度>0
• 缓冲区已被ECAT写入
• 同步管理器被ECAT停用

在过渡状态期间，同步管理器呈现以下特性：
• ECAT读取同步管理器激活寄存器0x0806[0]=0（显示同步管理器已停用）
• PDI读取同步管理器激活寄存器0x0806[0]=0（显示同步管理器已停用，表明主站请求停用）
• 过渡状态显示在同步管理器PDI控制寄存器0x0807[7]=1（ECAT和PDI均可读取）
• ECAT可重新配置并激活同步管理器
• ECAT不可写入缓冲区区域（但可读取）
• PDI端的同步管理器缓冲区状态保持不变，PDI可继续读取最后缓冲区（甚至可开始读取最新缓冲区）
• ECAT读取同步管理器状态寄存器0x0805的默认值（除非启用同步管理器顺序模式——出于兼容性考虑）
• PDI读取同步管理器状态寄存器0x0805的实际值

满足以下任一条件时退出过渡状态：
• ECAT重新激活同步管理器（使用相同或不同配置）
• PDI停用同步管理器（同步管理器PDI控制寄存器0x0807[0]=1）
• PDI禁用同步管理器停用延迟（同步管理器PDI控制寄存器0x0807[6]=0）
• PDI完全读取邮箱内容

尽管过渡状态可无限维持，但ECAT可能随时重新激活同步管理器导致数据不一致。因此PDI应尽快完成最后缓冲区的读取。自主站停用同步管理器起经过6μs后，不应再次读取缓冲区。PDI在读取缓冲区后，应通过停用同步管理器（同步管理器PDI控制寄存器0x0807[0]=1）来结束过渡状态。

为便于调试，主站可通过激活再停用同步管理器来禁用过渡状态。

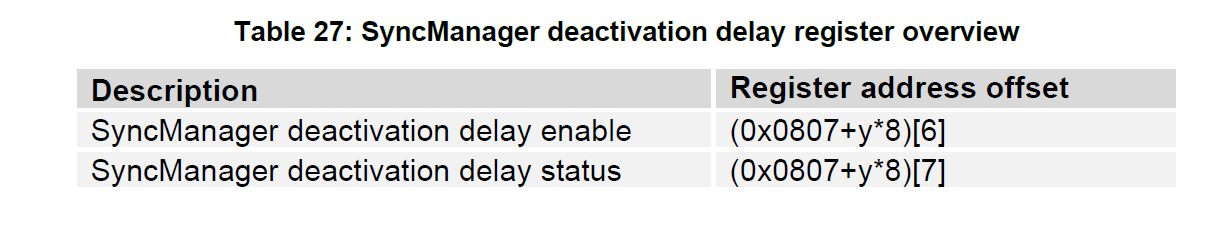

用于同步管理器停用延迟的寄存器：

8.9 同步管理器顺序模式

同步管理器的基础架构使用缓冲区的首字节和末字节进行缓冲区变更检测。由于EtherCAT帧最大长度为1536字节，当同步管理器缓冲区尺寸超过约3KB时，需要三个或更多帧才能完全写入。

若中间帧无效，ESC将不予处理。若该无效帧包含对同步管理器缓冲区至少一个字节的访问，则该同步管理器缓冲区将被视为无效，且缓冲区状态会被重置。

然而，若中间帧丢失，或同步管理器无法再检测到对缓冲区区域的访问，同步管理器不会被重置。此时当接收到最后一帧时，缓冲区仍会被接管——即使中间帧数据已缺失。这将导致数据不一致。

同步管理器顺序模式通过额外校验主站是否按顺序写入每个字节，确保大尺寸同步管理器缓冲区的数据一致性。
该模式可由EtherCAT主站在同步管理器控制寄存器0x0804[7]中启用（寄存器地址以同步管理器0为例，其他同步管理器行为相同）。

同步管理器顺序模式仅影响同步管理器的EtherCAT写入端。启用后，同步管理器缓冲区的每个字节都必须从首字节开始按顺序写入。

若末字节被写入时存在前置字节未被写入，缓冲区将不被接管，且同步管理器状态寄存器0x0805[2]将设置错误标志。
访问同步管理器缓冲区的无效帧将完全重置缓冲区，要求重新从起始位置开始写入。

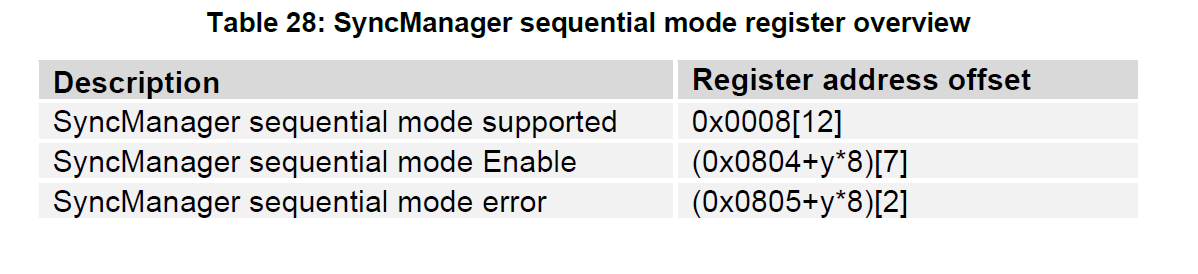

用于同步管理器顺序模式的寄存器：

上述三个缓冲区数据交换的操作是由谁来操作的？

上述三个缓冲区的数据交换操作是由 ESC（EtherCAT Slave Controller）硬件自动完成的，无需从站 MCU/DSP 参与任何指针切换或数据拷贝。

这是 EtherCAT 三缓冲机制最核心的设计优势。以下是详细解析：

1. 谁在操作？—— ESC 硬件状态机

ESC 芯片内部集成了一个专用的 SM Buffer Control State Machine（同步管理器缓冲控制状态机）。该状态机完全由硬件逻辑实现，独立于从站的应用处理器运行。它负责：

地址重定向：当主站（通过 EtherCAT 帧）或本地应用（通过 PDI 总线）访问 SM 配置的基地址时，ESC 硬件会根据当前缓冲区的分配状态，透明地将访问重定向到实际使用的物理缓冲区（0、1 或 2）。对外部而言，始终看到的是同一个逻辑地址。
角色切换：在生产者完成写入或消费者完成读取的特定时刻（通常由 SM Event 或 Sync 信号触发），ESC 硬件自动更新内部指针，交换"生产缓冲区"、"消费缓冲区"和"最新完整数据缓冲区"的角色。
状态寄存器更新：切换完成后，ESC 自动更新 SM 状态寄存器中的 Last Written Buffer 字段和中断标志位，通知 MCU 有新数据可用或缓冲区已释放。

2. MCU 和主站需要做什么？

表格

角色	职责	不需要做的事
从站 MCU	① 初始化时配置 SM 为三缓冲模式 ② 响应 SM Event/Sync 中断 ③ 读写 SM 基地址（ESC 自动重定向） ④ 检查状态寄存器确认数据有效性	❌ 手动管理缓冲区指针 ❌ 执行 memcpy 数据拷贝 ❌ 计算下一个该用哪个缓冲区
主站	① 在 Pre-OP/SAFE-OP 阶段写入 SM 配置寄存器（启用三缓冲） ② 正常读写 PDO 数据	❌ 感知缓冲区的存在 ❌ 参与缓冲区切换逻辑
ESC 硬件	✅ 全部自动完成：地址映射、角色轮换、状态更新、WKC 处理	—

3. 为什么必须由 ESC 硬件完成？

纳秒级确定性： EtherCAT 的周期通常在 100μs~1ms 级别，缓冲区切换必须在帧流经的窗口期内完成。MCU 的软件中断响应和指针运算无法满足这种实时性要求。
避免竞态条件：如果由 MCU 软件管理缓冲区，当 ESC 正在写入而 MCU 同时尝试切换指针时，极易导致数据撕裂。硬件状态机保证了操作的原子性。
零拷贝语义：三缓冲的本质是"空间换时间"，通过预分配三份存储消除等待。若还需 MCU 参与拷贝或指针传递，就失去了零拷贝的意义。

4. 关键注意事项

⚠️ 内存预留：正如你引用的文档所述，缓冲区 1 和 2 的物理存储空间紧跟在缓冲区 0 之后，且不可被其他 SM 或用户变量占用。在配置多个 SM 时，必须为每个启用三缓冲的 SM 预留 3 × 数据长度 的连续 RAM 空间，否则会导致内存覆盖和通信异常。

⚠️ 初始状态：上电后 Last Written Buffer = 3 表示尚无有效数据。MCU 应在首次 SM Event 触发后才开始读取，或在应用层做好"首包无效"的防护逻辑。

📌 总结

三缓冲的数据交换是 ESC 芯片的纯硬件行为。从站开发者只需正确配置 SM 寄存器并响应事件，所有复杂的缓冲区调度、地址重定向和状态维护均由 ESC 自动、确定性地完成。这也是 EtherCAT 能够实现高性能实时通信的关键底层机制之一。

需要我进一步解释三缓冲模式下 SM 寄存器的具体配置值，或者如何验证缓冲区切换是否正常工作吗？

进一步解释三缓冲模式下 SM 寄存器的具体配置值，或者如何验证缓冲区切换是否正常工作吗？

在 EtherCAT 三缓冲模式下，正确配置 SM 寄存器并验证其工作是确保实时数据交换无撕裂、无丢包的关键。以下从寄存器配置和验证方法两个维度进行详细解析。

一、三缓冲模式下 SM 寄存器的具体配置

三缓冲的核心控制位位于 SM Control/Status 寄存器（偏移 +0x08）中。以 SM2（输出）或 SM3（输入）为例：

1. 关键寄存器位定义

表格

寄存器	偏移	位域	名称	三缓冲模式下的值	说明
SM Cfg	+0x08	Bit 6	Buffer Mode	1	0=单缓冲, 1=三缓冲
SM Cfg	+0x08	Bit 5	Direction	0/1	0=MCU→ESC(输出), 1=ESC→MCU(输入)
SM Cfg	+0x08	Bit 4	Int Enable	1	使能 SM Event 中断
SM Cfg	+0x08	Bit 3	WD Enable	按需	看门狗使能（推荐开启）
SM Status	+0x09	Bit 7-6	Last Written Buf	只读	0/1/2=有效缓冲区号, 3=未写入/初始态
SM Status	+0x09	Bit 5	Buffer Full/Empty	只读	指示消费者是否有新数据可读
SM Start Addr	+0x00	16bit	Physical Base	按设计填写	仅填 Buffer 0 的起始地址
SM Length	+0x02	16bit	Data Length	单份数据长度	不是 3× 长度！ ESC 自动计算后两块空间

2. 配置示例（伪代码）

// 配置 SM2 为三缓冲输出模式，数据长度 64 字节，基地址 0x1000
esc_write_sm_cfg(SM2, {
    .start_addr = 0x1000,      // ⚠️ 仅 Buffer 0 地址
    .length     = 64,          // ⚠️ 单份长度，非 192
    .ctrl       = (1 << 6)    // Buffer Mode = 1 (三缓冲)

               | (0 << 5)    // Direction = 0 (Output: Master→MCU)
               | (1 << 4)    // Interrupt Enable
               | (1 << 3),   // Watchdog Enable
});

// 配置 SM3 为三缓冲输入模式，数据长度 32 字节，基地址 0x1200
esc_write_sm_cfg(SM3, {
    .start_addr = 0x1200,
    .length     = 32,
    .ctrl       = (1 << 6)    // Buffer Mode = 1

               | (1 << 5)    // Direction = 1 (Input: MCU→Master)
               | (1 << 4),   // Interrupt Enable
});

3. 内存布局注意事项

启用三缓冲后，ESC 自动占用 Base + Length 和 Base + 2×Length 的区域：

文本

SM2 (Output, 64B @ 0x1000):
  [0x1000 - 0x103F] ← Buffer 0 (配置地址)
  [0x1040 - 0x107F] ← Buffer 1 (ESC 自动保留)
  [0x1080 - 0x10BF] ← Buffer 2 (ESC 自动保留)
  [0x10C0 ...]      ← ✅ 下一个 SM 或变量可从此处开始

⚠️ 若 SM3 基地址设为 0x1040 → 内存冲突！必须 ≥ 0x10C0

二、如何验证缓冲区切换是否正常工作

1. 静态验证（上电/Pre-OP 阶段）

表格

检查项	方法	预期结果
SM Config 写入成功	回读 +0x08 寄存器	Bit6 == 1
内存无重叠	审查所有 SM 的 Base+3×Len	各 SM 区间不交叉
EEPROM/SII 一致	对比 ESI XML 与寄存器配置	Buffer Mode、Length、Addr 完全匹配
初始状态正确	读取 SM Status (+0x09)	Last Written Buf == 3

2. 动态运行时验证（Safe-OP / OP 阶段）

✅ 方法 A：监控 Last Written Buffer 轮换

在 MCU 的 SM Event ISR 中记录 Last Written Buf 的值序列：

void SM2_IRQHandler(void) {
    uint8_t status = esc_read_sm_status(SM2);
    uint8_t last_buf = (status >> 6) & 0x03;

    // 正常三缓冲应循环出现 0→1→2→0→1→2...
    log_buffer_sequence(last_buf);
}

正常：严格循环 0-1-2，无跳跃、无长期停留在 3。
异常：始终为 3 → 主站未写入；固定为某值 → 缓冲区切换卡死；乱序 → 内存冲突或 ESC 故障。

✅ 方法 B：数据完整性测试

在主站侧发送递增计数器作为输出 PDO，从站 MCU 在 SM2 Event 中读取并校验：

static uint32_t expected_cnt = 0;
void SM2_Event_Handler(void) {
    uint32_t rx_cnt = *(uint32_t*)SM2_BASE_ADDR; // ESC 已重定向到正确缓冲区
    if (rx_cnt != expected_cnt) {
        error_count++;  // 丢帧或读到旧数据
    }
    expected_cnt = rx_cnt + 1;
}

三缓冲正常： error_count == 0，即使 MCU 处理时间偶尔超过一个周期也不会出错。
单缓冲/配置错误：周期性出现 data mismatch 或 stale data。

✅ 方法 C：主站侧 WKC + 反馈闭环验证

主站每周期检查 LRW 帧的 WKC 是否等于预期值。WKC 异常通常意味着从站未完成缓冲区操作。
将从站输入的"最后接收计数器"回传主站，形成收发双向校验环，可同时验证 SM2（下行）和 SM3（上行）三缓冲均正常。

✅ 方法 D：使用 EtherCAT 分析工具

Wireshark + ETHERCAT 插件 / Beckhoff TwinCAT Monitor / KPA EtherCAT Master Tool：
- 抓取 LRW 帧，观察 SM2/SM3 对应字节区域的内容变化。
- 确认主站写入的数据与从站回读的数据在时序上对齐，无重复帧或空洞。

3. 常见故障排查表

表格

现象	可能原因	解决方向
Last Written Buf 始终为 3	SM 未 Enable / 主站未发 LRW / 地址越界	检查 SM Activate 位、主站映射、RAM 范围
Buf 号不轮换（如一直为 0）	三缓冲未真正启用（Bit6=0）/ ESC 不支持	回读 Cfg 寄存器、查阅 ESC 数据手册
数据偶发错乱	内存重叠 / MCU 在非 Event 时刻访问 SM 区	重新规划 RAM 布局、严格用 Event 触发读写
WKC intermittently wrong	缓冲区切换超时 / PDI 总线争用	检查 PDI 时序、降低主站频率测试

📌 总结

配置核心： SM Ctrl Bit6=1 + 仅填 Buffer0 地址和单份长度 + 预留 3× 空间。
验证黄金标准： Last Written Buf 严格 0-1-2 循环 + 递增计数器零误差 + WKC 稳定。
调试利器： SM Status 寄存器是诊断三缓冲状态的"窗口"，务必在 ISR 中实时监控。

需要我提供特定 ESC 芯片（如 ET1100、LAN9252、AX58100）的三缓冲配置差异对比，或者一份完整的从站固件三缓冲初始化模板吗？

提供特定 ESC 芯片（如 ET1100、LAN9252、AX58100）的三缓冲配置差异对比

虽然 ET1100、LAN9252 和 AX58100 都遵循 IEC 61158-3-12 / ETG.1000 标准，三缓冲的逻辑行为完全一致（均由 ESC 硬件自动完成地址重定向和角色切换），但在寄存器实现细节、内存对齐要求、PDI 接口时序及配置陷阱上存在显著差异。以下是针对这三款主流 ESC 的深度对比：

一、核心差异总览表

表格

特性	ET1100 (Beckhoff)	LAN9252 (Microchip)	AX58100 (Asix)
三缓冲控制位	SM Cfg Reg (+0x08) Bit6	SM Cfg Reg (+0x08) Bit6	SM Cfg Reg (+0x08) Bit6
Buffer 0 地址对齐	无特殊要求（字节对齐即可）	必须 4 字节对齐	推荐 4 字节对齐（非强制但影响性能）
SM Length 粒度	字节级（任意值）	必须为 4 的倍数	字节级（但内部按字访问）
Last Written Buf 初始值	3 (0b11)	3 (0b11)	3 (0b11)
PDI 访问 SM 区方式	直接内存映射 / SPI/DPI	仅通过 FIFO 或 CSR 间接访问	直接内存映射 / SPI
三缓冲最大数据长度	理论 64KB（受 RAM 限制）	单 SM ≤ 1024 Bytes	理论 64KB（受 RAM 限制）
EEPROM/SII 同步要求	宽松（可运行时修改）	严格（Pre-OP 前必须匹配）	中等（建议 Pre-OP 前配置）
已知 Errata/陷阱	早期版本 SM3 三缓冲需补丁	Buffer Mode 切换需复位 SM	无重大 Errata，但文档较少
典型应用场景	高端伺服、复杂 IO	中低端 IO、嵌入式集成	成本敏感型设备、国产替代

二、各芯片详细差异解析

1. ET1100（Beckhoff）—— 参考实现，最灵活

优势：作为 EtherCAT 协议的原始实现，ET1100 对三缓冲的支持最为完整和宽松。SM Length 可为任意字节数，地址无需对齐，适合非标协议或紧凑数据结构。
注意事项：
- 早期硅片（Rev A/B）在 SM3 三缓冲模式下，若 MCU 写入速度慢于主站读取速度，可能出现 Last Written Buf 更新延迟。解决方案：升级到 Rev C+ 或在固件中增加状态寄存器轮询确认。
- DPI/PDI 接口支持直接内存映射，MCU 可像访问本地 RAM 一样读写 SM 区，调试方便。

配置代码片段：

// ET1100: 无对齐要求，Length=63 也合法
esc_sm_cfg(SM2, .addr=0x1000, .len=63, .buf_mode=THREE_BUF);

2. LAN9252（Microchip）—— 集成度高，但约束严格

关键限制：
- 地址与长度必须 4 字节对齐：这是由其内部 32 位总线架构决定的。若配置 Length=65 或 Addr=0x1002，ESC 不会报错但行为未定义（通常表现为数据错位或 WKC 错误）。
- 单 SM 最大 1024 字节：超出此限制需拆分为多个 SM，增加了应用层复杂度。
- PDI 访问方式特殊： LAN9252 不支持 MCU 直接寻址 SM RAM。必须通过 Process Data FIFO 或 CSR 间接寄存器进行读写。这意味着三缓冲的地址重定向对 MCU 是"不可见"的，MCU 只需向固定 FIFO 地址写数据，ESC 内部自动路由到正确的物理缓冲区。
配置陷阱：

⚠️ Buffer Mode 切换需复位 SM：若在 OP 状态下动态将单缓冲改为三缓冲（或反之），必须先 Disable SM → 修改 Cfg → Re-enable SM。否则新配置不生效，且无错误标志。

配置代码片段：

// LAN9252: 必须对齐！
#define ALIGN4(x) (((x)+3)&~3)
esc_sm_cfg(SM2,
    .addr = ALIGN4(0x1000),
    .len  = ALIGN4(64),  // 63→64, 65→68
    .buf_mode = THREE_BUF
);
// MCU 写入时使用 FIFO 地址，而非 SM Base
lan9252_write_pdo_fifo(sm2_tx_data, 64);

3. AX58100（Asix）—— 性价比之选，兼容性良好

特点：设计目标是对标 ET1100 的功能子集，三缓冲行为与 ET1100 高度兼容，但文档和社区资源较少。
注意事项：
- 推荐 4 字节对齐：虽不像 LAN9252 那样强制，但不对齐时 PDI 访问效率下降（内部需多次字节拼接），在高周期频率下可能成为瓶颈。
- EEPROM 校验较严：若 SII 中的 SM 配置与运行时寄存器不一致，部分批次芯片会在 Safe-OP→OP 转换时拒绝进入 OP 状态。建议：始终确保 EEPROM 与固件配置同步。
- 调试工具支持弱： Wireshark/TwinCAT Monitor 对其识别不如 ET1100/LAN9252 完善，排查问题时更依赖寄存器级诊断。

配置代码片段：

// AX58100: 兼容 ET1100 语法，但建议对齐
esc_sm_cfg(SM2, .addr=0x1000, .len=64, .buf_mode=THREE_BUF);

三、跨平台移植建议

若你的从站固件需要同时支持多种 ESC，建议采用抽象层 + 条件编译策略：

typedef struct {
    uint16_t addr;
    uint16_t len;
    bool     three_buf;
} sm_config_t;

void configure_sm(uint8_t sm_id, const sm_config_t* cfg) {
    uint16_t final_addr = cfg->addr;
    uint16_t final_len  = cfg->len;

#if defined(ESC_LAN9252)
    // LAN9252 强制对齐
    final_addr = (cfg->addr + 3) & ~3;
    final_len  = (cfg->len + 3) & ~3;
    if (final_len > 1024) { /* 报错或拆分 */ }
#elif defined(ESC_AX58100)
    // AX58100 推荐对齐
    final_addr = (cfg->addr + 3) & ~3;
#endif

    // 通用寄存器写入（所有 ESC 相同）
    esc_write_sm_start_addr(sm_id, final_addr);
    esc_write_sm_length(sm_id, final_len);
    esc_write_sm_ctrl(sm_id,
        (cfg->three_buf ? (1<<6) : 0) |
        get_direction_bit(sm_id) |
        (1<<4) // Int Enable
    );
}

四、验证方法差异化调整

表格

验证项	ET1100	LAN9252	AX58100
Last Written Buf 监控	✅ 直接读 SM Status	✅ 直接读 SM Status	✅ 直接读 SM Status
MCU 侧数据校验	直接读 SM Base 地址	❌ 必须读 PDO FIFO	直接读 SM Base 地址
内存冲突检测	手动计算	手动计算 + 检查 FIFO Overflow Flag	手动计算
WKC 异常定位	TwinCAT Monitor 精确定位	需结合 LAN9252 专用诊断寄存器	依赖通用 EtherCAT 分析仪

📌 总结

ET1100：开发体验最好，适合作为基准平台和高端应用。
LAN9252：集成度高、成本低，但对齐要求和 FIFO 访问机制是最大坑点，移植时需特别注意。
AX58100：功能接近 ET1100，适合成本敏感项目，但需投入更多精力在验证和文档缺失的补偿上。

💡 选型建议：若产品需长期维护且团队经验不足，优先选 ET1100；若 BOM 成本是首要因素且有成熟驱动积累，LAN9252/AX58100 均可胜任。无论选择哪款，务必在原型阶段用递增计数器+WKC 双重验证三缓冲，避免量产后再发现时序隐患。

需要我提供某款芯片的完整三缓冲初始化驱动模板，或者针对 LAN9252 FIFO 访问的详细代码示例吗？

posted on 2026-08-26 15:13 bailinjun 阅读(32) 评论(0) 收藏举报

刷新页面返回顶部

blj28

导航

公告

为什么有些PDO是选定的有些PDO没有选定

如何访问 sync manager 通信类型？#

各个 sync manager 分别用于什么？#

8 Ethercat SM同步管理器——基于ET1100芯片手册第八章

8.1 缓冲模式

8.1.1 8位处理数据宽度ESC的存储器使用

8.1.2 16/32/64位处理数据宽度ESC的存储器使用

1. 起始地址向下取整

2. 结束地址向上取整

3. 为什么要这样做？

4. 公式化理解

5. 需要注意

8.2 邮箱模式

8.2.1 8位处理数据宽度ESC的存储器使用

8.2.2 16/32/64位处理数据宽度ESC的存储器使用

8.2.3 邮箱通信协议

8.3 通过写入确认的PDI功能

8.4 中断与看门狗触发生成及锁存事件生成

8.5 单字节缓冲区长度/数字输出PDI看门狗触发

8.6 邮箱通信重传机制

8.7 PDI停用同步管理器

8.8 同步管理器停用延迟

8.9 同步管理器顺序模式

上述三个缓冲区数据交换的操作是由谁来操作的？

1. 谁在操作？—— ESC 硬件状态机

2. MCU 和主站需要做什么？

3. 为什么必须由 ESC 硬件完成？

4. 关键注意事项

📌 总结

进一步解释三缓冲模式下 SM 寄存器的具体配置值，或者如何验证缓冲区切换是否正常工作吗？

一、三缓冲模式下 SM 寄存器的具体配置

1. 关键寄存器位定义

2. 配置示例（伪代码）

3. 内存布局注意事项

二、如何验证缓冲区切换是否正常工作

1. 静态验证（上电/Pre-OP 阶段）

2. 动态运行时验证（Safe-OP / OP 阶段）

✅ 方法 A：监控 Last Written Buffer 轮换

✅ 方法 B：数据完整性测试

✅ 方法 C：主站侧 WKC + 反馈闭环验证

✅ 方法 D：使用 EtherCAT 分析工具

3. 常见故障排查表

📌 总结

提供特定 ESC 芯片（如 ET1100、LAN9252、AX58100）的三缓冲配置差异对比

一、核心差异总览表

二、各芯片详细差异解析

1. ET1100（Beckhoff）—— 参考实现，最灵活

2. LAN9252（Microchip）—— 集成度高，但约束严格

3. AX58100（Asix）—— 性价比之选，兼容性良好

三、跨平台移植建议

四、验证方法差异化调整

📌 总结
