在Vivado下利用Tcl实现IP的高效管理

为什么要用Tcl实现IP管理

采用Vivado Manage IP创建IP工程后，可能会遇到以下情况：
（1）软件版本升级，例如Vivado由2013.4升级至2014.2；
（2）芯片型号改变，例如芯片型号由XC7K325TFFG676-2变为XC7K160TFFG676-2；
（3）A项目中的一些IP在B项目中也被使用，且这些IP参数配置完全相同。
上述三种情况均可通过Tcl命令完成，避免工具版本和器件变更带来的问题。

主要语法

write_ip_tcl -force -no_ip_version [get_ips <ip_name>] <tcl path>/<tcl_name>.tcl
一定要带上这个-no_ip_version不然脚本里面带着Vivado的版本属性，运行脚本会出问题

自动制作IP的Tcl脚本

step1. 对于已经生成的IP，直接按上面语法进行修改ip_name，tcl_path，tcl_name，然后粘贴到Vivado的tcl console回车，
对应的脚本文件就会生成在目录下

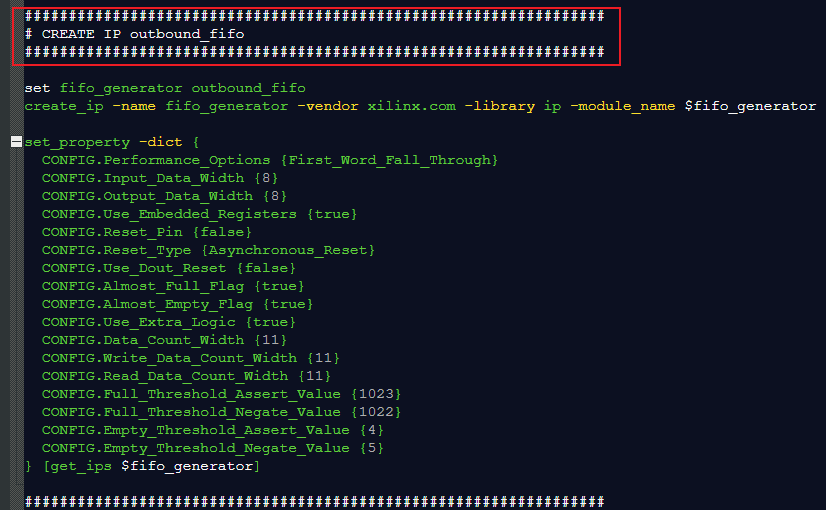

step2. 进入到脚本中，找到下图红框位置，只保留截图部分脚本删除其他的，然后保存，一个最终版的脚本就做好了

PS：只执行step1制作出来的IP脚本，在跨大版本的vivado中使用还是会出现问题，跨小版本或者同版本问题不大，但建议不省略step2

手动制作IP的Tcl脚本

我这里以创建fifo IP为例，Vivado版本2018.3。

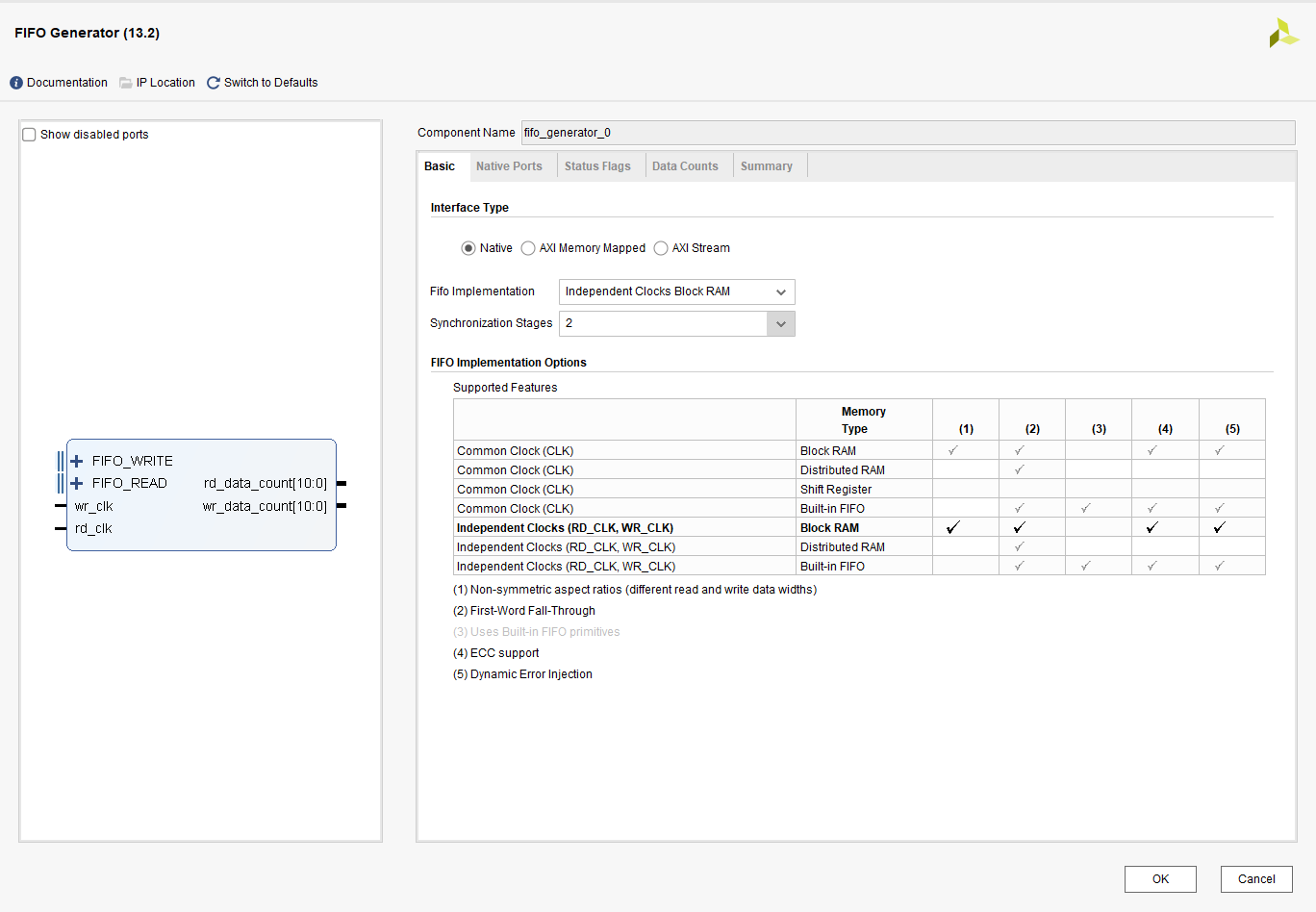

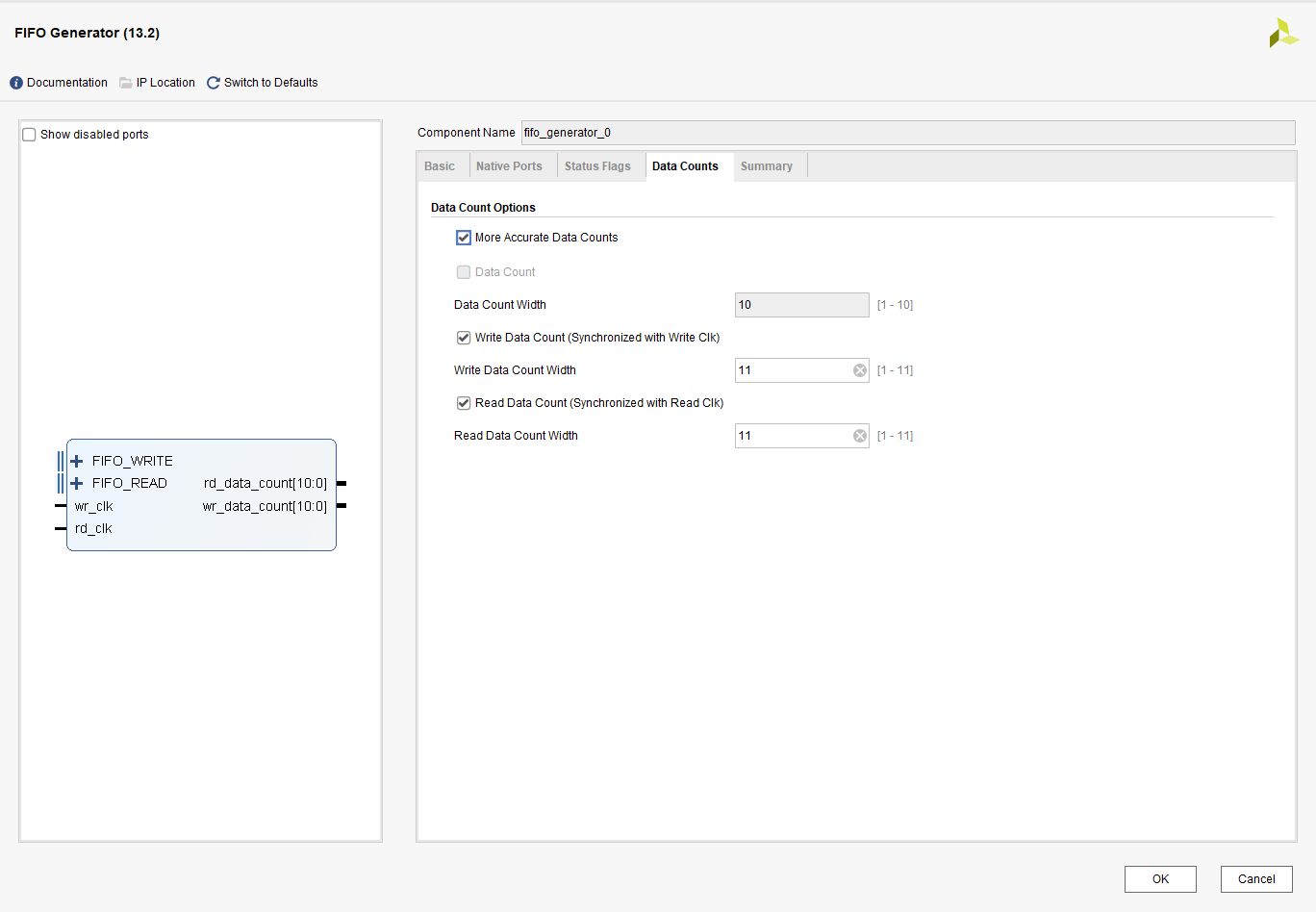

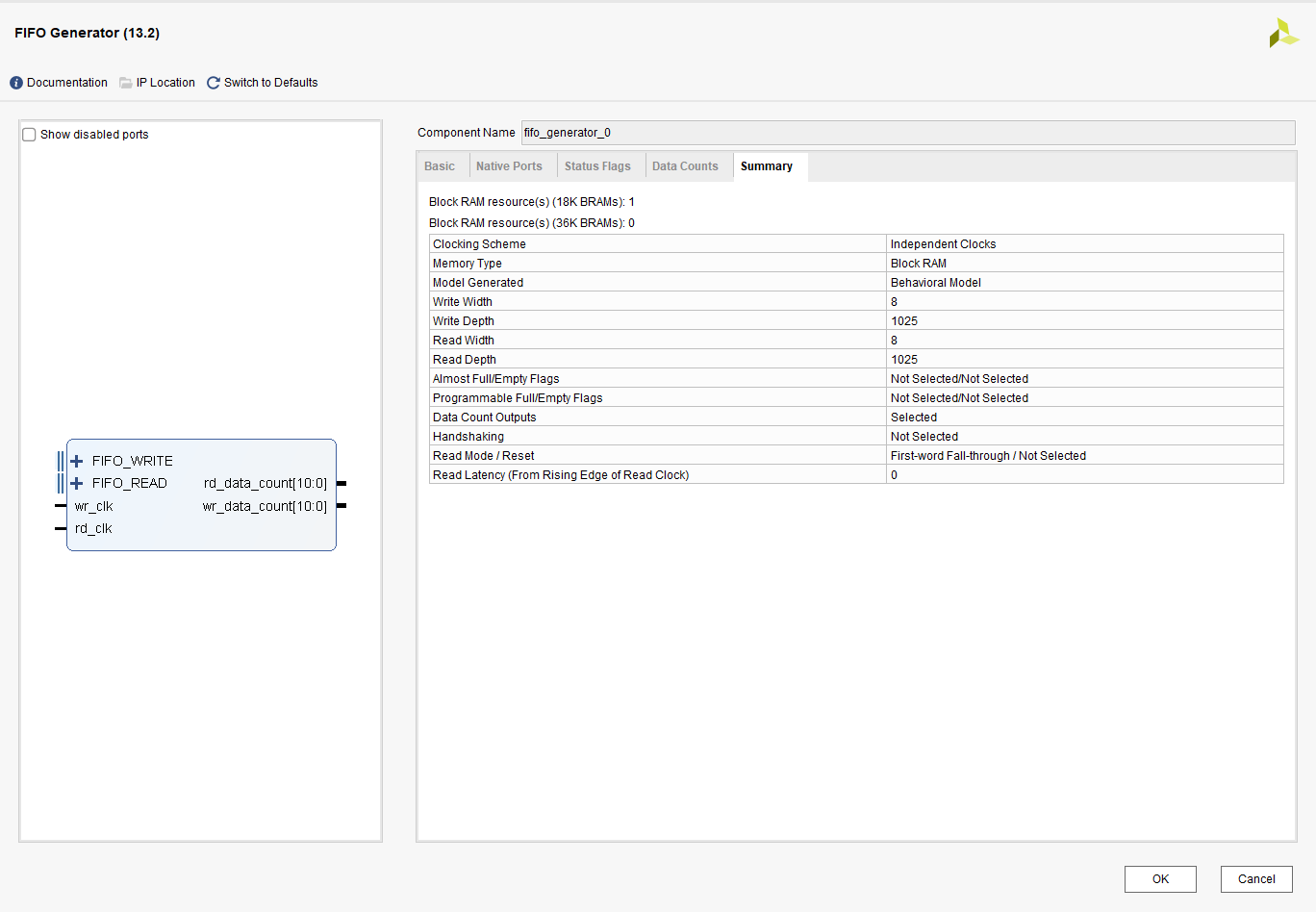

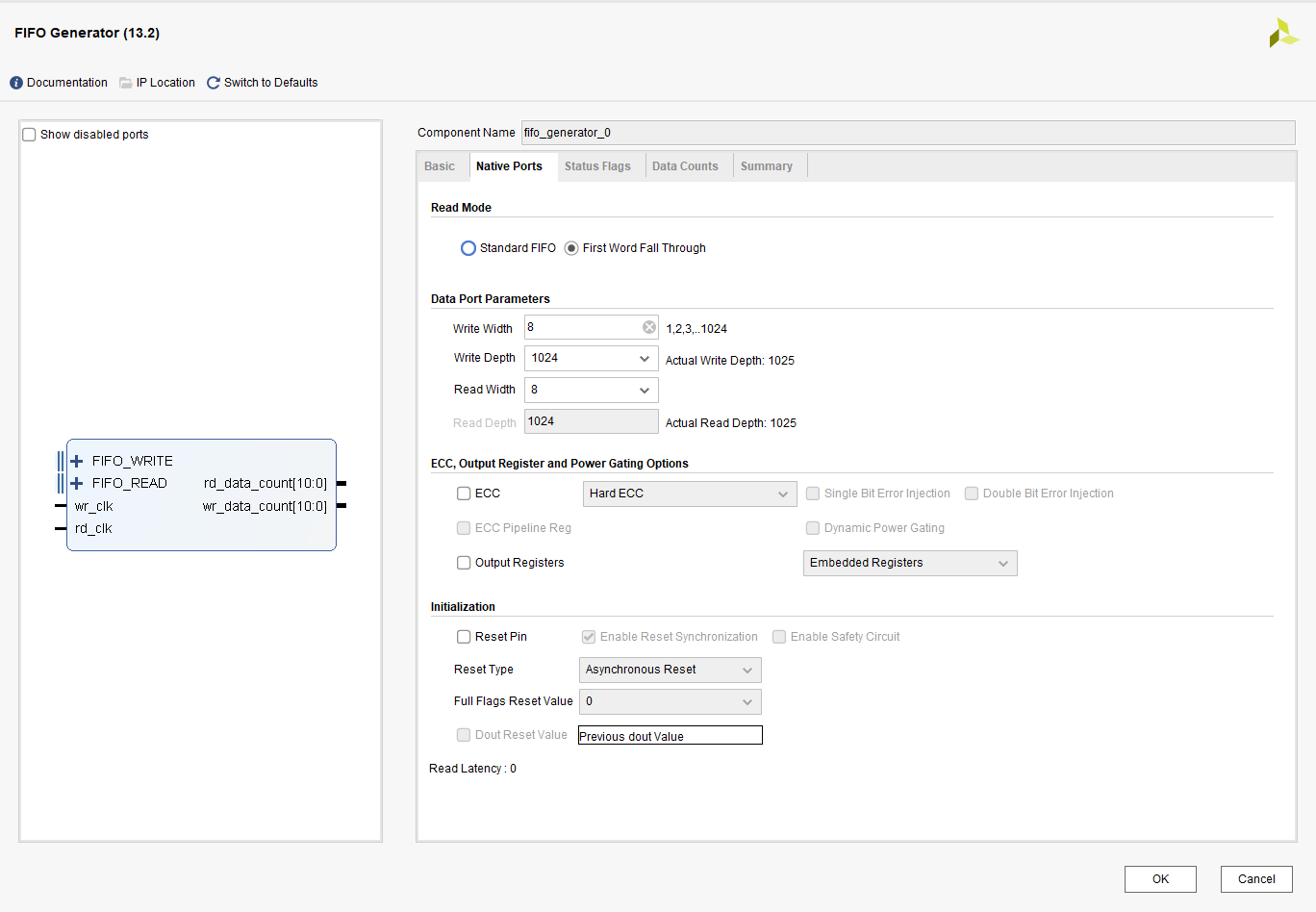

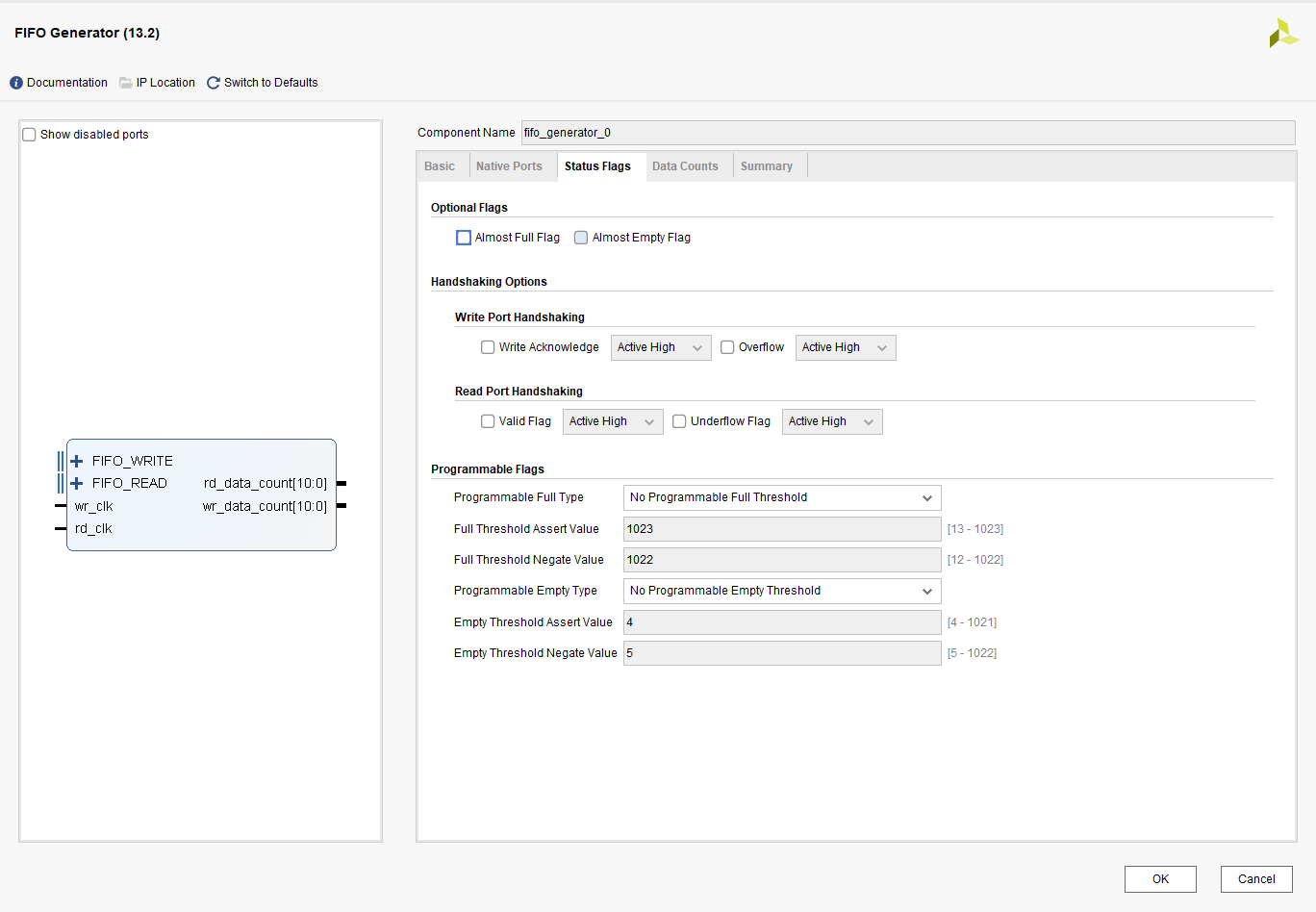

先用GUI创建IP，generate选择。

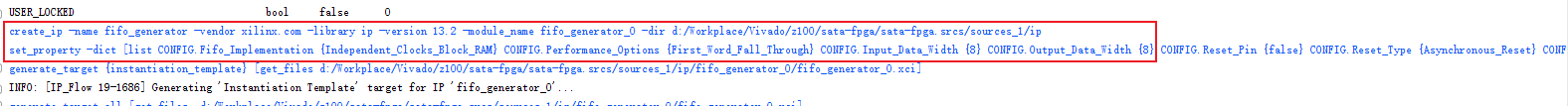

创建完成以后，IP生成后会在Tcl Console输出我们IP配置属性，第一行和第二行

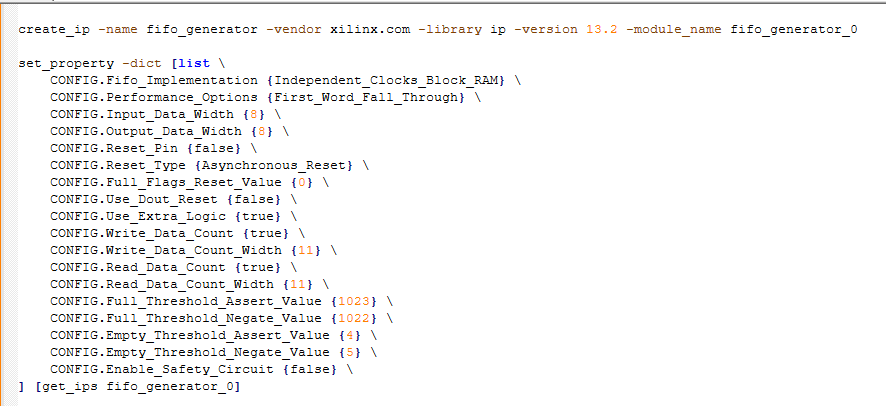

将第一行和第二行复制下来，制作成Tcl脚本，如下图

我们创建的是fifo的脚本，然后将文件保存为fifo_generator_0.tcl

我们再来验证一下脚本。

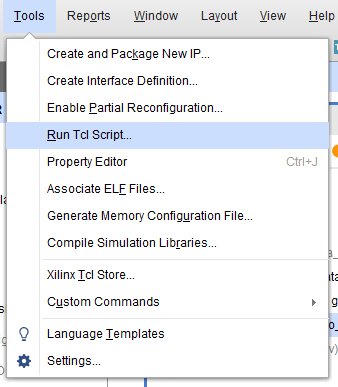

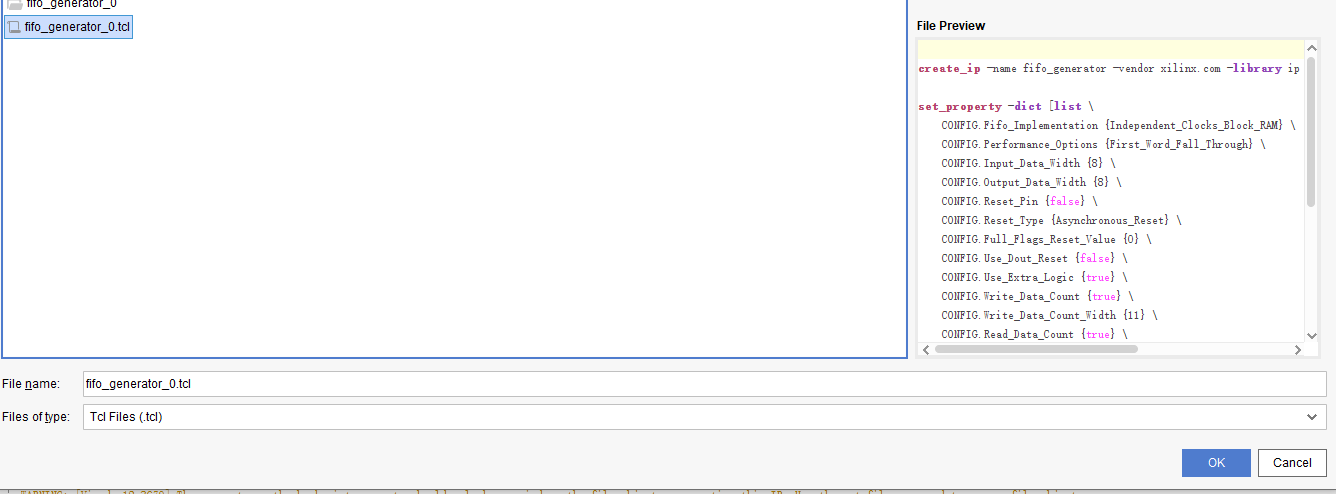

首先将之前创建好的fifo IP删除，在菜单栏Tool下找到Run Tcl Script，点击进去，在目录下找到fifo_generator_0.tcl
然后点击OK，等待工具创建好IP

与之前创建IP配置一模一样。
