Yolo11Onnx——分割模型

YOLO11 分割模型 ONNX 输出

---

一、模型输出结构概览

YOLO11 分割模型在导出为 ONNX 格式后，通常会包含 两个输出分支：

1. Output0：检测张量（Detection Tensor）
2. Output1：掩膜原型张量（Mask Prototype Tensor）

---

二、Output0 —— 检测张量

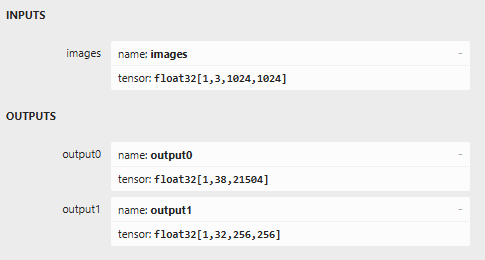

以本例中模型输出 [1, 38, 21504] 为例：

• 第一维 (1)：批量大小（batch size）。

• 第二维 (38)：每个检测的特征数量。

  • 前 4 个值：表示检测框的参数

    • cx：检测框中心点 x 坐标
    • cy：检测框中心点 y 坐标
    • w：检测框宽度
    • h：检测框高度

  • 接下来的 2 个值：每个类别的置信度（对应两个类别）

  • 剩余的 32 个值：掩膜权重（mask coefficients），用于与 Output1 中的掩膜原型结合生成目标分割掩膜。

• 第三维 (21504)：表示预测到的对象数量（即 21504 个候选检测点）。

总结结构如下：

部分	数量	含义
0–3	4	检测框参数 (cx, cy, w, h)
4–5	2	类别置信度（双类别）
6–37	32	掩膜权重（Mask Coefficients）

---

三、Output1 —— 掩膜原型张量

Output1 输出的形状通常为 [1, 32, W, H]，如 [1, 32, 160, 160]。

• 这里的 32 与 Output0 中的掩膜权重维度相对应。
• 每一层（channel）都表示一个掩膜原型（mask prototype）。
• 模型在推理时，会根据每个检测框的 32 个掩膜权重，对这些掩膜原型进行加权求和，从而生成每个目标的掩膜。

---

四、掩膜生成与还原流程

1. 掩膜融合：
   使用 Output0 中的掩膜权重（32 维）与 Output1 中的掩膜原型 [32, W, H] 做矩阵乘法：

   \[M_i = \text{sigmoid}(W_i \cdot P) \]

   其中：

   • ( \(W_i\) )：第 i 个检测框的掩膜权重（1×32）
   • ( \(P\))：掩膜原型（32×W×H）
   • ( \(M_i\) )：生成的第 i 个掩膜（H×W）

2. 上采样（Upsample）：
   将生成的掩膜上采样至原图尺寸（例如从 160×160 → 640×640）。除以缩放比例。掩膜还原需要经过两次图像方法。从输出掩膜数据到对应输入图像的尺寸，再从输入图像的尺寸到原图的尺寸。

3. 掩膜裁剪（Crop）：
   按检测框边界裁剪掩膜，仅保留目标区域。再通过二值化找到掩膜部分。

4. 生成掩膜图像（Graphics）：
   根据掩膜数据生成掩膜图像(ARGB)，并通过Graphics将其与原图像叠加。

掩膜图像生成

private Bitmap MaskGenerationMethod(Mat maskData, Color color)
{
    Bitmap mask = new Bitmap(maskData.Cols, maskData.Rows, PixelFormat.Format32bppArgb);
    BitmapData maskImageData = mask.LockBits(new Rectangle(0, 0, mask.Width, mask.Height), ImageLockMode.WriteOnly, PixelFormat.Format32bppArgb);
    int height = maskData.Rows;
    int width = maskData.Cols;

    Parallel.For(0, height, i =>
    {
        for (int j = 0; j < width; j++)
        {
            float maskValue = maskData.At<float>(i, j);
            if (maskValue == 1)
            {

                IntPtr startPixel = IntPtr.Add(maskImageData.Scan0, i * maskImageData.Stride + j * 4);
                byte[] colorInfo = new byte[4] { color.B, color.G, color.R, color.A };
                Marshal.Copy(colorInfo, 0, startPixel, 4);
            }
        }
    });
    mask.UnlockBits(maskImageData);
    return mask;
}

---

五、常见输出格式对比

模型类型	Output0（检测张量）	Output1（掩膜原型）
YOLO11-Seg 640×640	[1, 38, 300]	[1, 32, 160, 160]
YOLO11-Seg 1024×1024	[1, 38, 21504]	[1, 32, 256, 256]

---

六、要点总结

• Output0： 包含检测框 + 类别置信度 + 掩膜权重。
• Output1： 提供基础掩膜原型，用于生成目标掩膜。
• 核心思想： 通过「掩膜权重 × 掩膜原型 → 上采样 → 裁剪」得到目标分割结果。
• 理解关键：
  掩膜原型是通用的「基础形态」，而掩膜权重定义了每个目标在这些原型上的组合方式。
• 性能优化：
  使用多线程操作处理返回的数据(Plinq、Parallel)。并注意多线程中的线程安全问题。
• 细节问题：
  Bitmap中的数据是小端存放的。因此生成掩膜时要注意。

---

💡 提示：
YOLO 系列的分割模型（包括 YOLOv8、YOLO11）均采用类似的掩膜生成机制。理解这两个输出分支的关系，有助于在 ONNX 或自定义推理框架中正确解析分割结果。
