C#/Halcon联合编程——C#中使用Halcon引擎

环境配置

从Halcon安装目录中引入下面的两个Dll文件。

Halcon文件主要分为以下几种：

hdev:本地函数文件，函数定义在hdev文件内部，只能当前hdev内部使用，其他hdev程序无法使用
hdvp:外部函数文件，函数定义在hdvp中可以传输给任何hdev使用，即可以发给别人使用。同时允许对hdvp进行加密
hdpl:库函数，即内部可以定义多个hdvp函数的文件

使用Halcon引擎好处很多，其中最重要的一点就是避免了我们调用Halcon算子时程序可能存在的内存溢出问题。

通常情况下，我们选择使用Halcon引擎在C#中调用封装好的.hdvp文件。在这种方式下，我们可以自由的获取或设置对应函数的返回值。第一种方式我们只能获取主函数的参数。

上面的两种文件，整体的调用流程是一致的。本文介绍最常用的方法——调用Halcon函数(.hdvp文件)。
项目基于 .NetFrameWork4.8 开发，运行环境为64位。

使用方法

加载Halcon引擎，（并设置Halcon文件路径）。
获取调用程序文件。
初始化调用函数实例。
设置参数并执行。
获取结果。

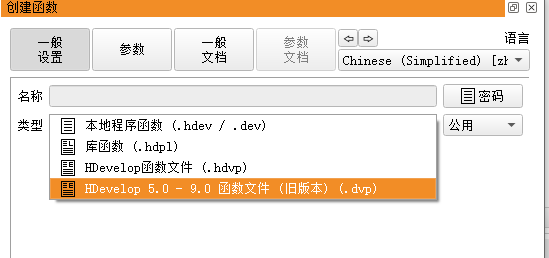

函数文件创建

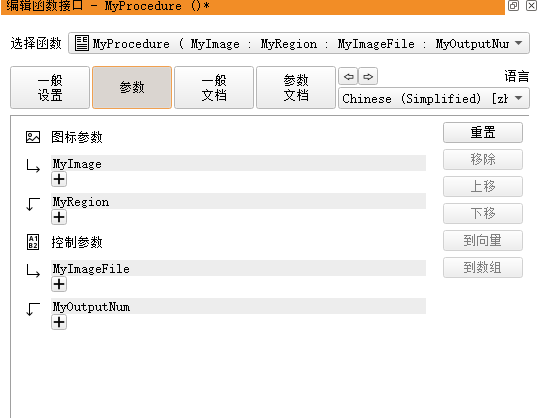

此处要注意，定义的函数文件输入变量名称和输出变量名称，我们在C#就是通过这里的名称实现传参和取值的。

使用函数文件

整体调用流程

private void Button_Click(object sender, RoutedEventArgs e)
{
    HDevEngine hDevEngine = new HDevEngine();
    var path = System.IO.Path.Combine(Environment.GetFolderPath(Environment.SpecialFolder.Desktop), "method");
    //设置方法路径
    hDevEngine.SetProcedurePath(@"C:\Users\Yty\Desktop\method");
    //直接传入方法名（此处会对函数文件进行一次编译，如果有错误会直接报异常）
    //如果没设置引擎路径，就要传全路径
    HDevProcedure hDevProcedure = new HDevProcedure("MyProcedure");
    //生成调用实例 用来传参 取值  执行
    HDevProcedureCall hDevProgramCall = new HDevProcedureCall(hDevProcedure);
    hDevProgramCall.SetInputCtrlParamTuple("MyImageFile", new HTuple(@"C:\Users\Yty\Desktop\通讯服务.png"));
    HOperatorSet.ReadImage(out var image, @"C:\Users\Yty\Desktop\通讯服务.png");
    //设置图形参数
    hDevProgramCall.SetInputIconicParamObject("MyImage",image);
    //执行方法后才能取值
    hDevProgramCall.Execute();
    //获取控制参数
    HTuple num= hDevProgramCall.GetOutputCtrlParamTuple("MyOutputNum");
    //获取图形参数
    HObject region= hDevProgramCall.GetOutputIconicParamObject("MyRegion");
    this.window.HalconWindow.DispObj(region);
    HOperatorSet.DispText(this.window.HalconWindow, num,"window",20,20,"red",null,null);
}

由于 HDevProcedure hDevProcedure = new HDevProcedure("MyProcedure") 会直接编译获取到的文件，因此我们也可以通过这种方式去检验文件语法，从而实现一个Halcon文件的编译功能。但是，对于代码中的逻辑错误（如0/N这种），就需要等到对应函数文件执行时才能获取到异常信息。

使用Hdev文件

这种方法只能获取到在main方法中调用的算子返回的参数。不能去设置参数。

流程

HDevEngine hDevEngine = new HDevEngine();
var path = System.IO.Path.Combine(Environment.GetFolderPath(Environment.SpecialFolder.Desktop), "method");
//设置默认路径
hDevEngine.SetProcedurePath(@"C:\Users\Yty\Desktop\method");
//直接传入方法名（此处会对函数文件进行一次编译，如果有错误会直接报异常）
//如果没设置引擎路径，就要传全路径
var Program = new HDevProgram(ProgramPathString);
var ProgramCall = new HDevProgramCall(Program);
//这个类是没有设置参数的方法的
ProgramCall.Execute();//执行程序
double area;
area = ProgramCall.GetCtrlVarTuple("Area");//获取程序中的某个参数

混合使用方法

上面的代码中，我只介绍了单一的使用方法要么向hdev文件，要么向hdvp文件。如果，我们想运行某一个hdev文件下的某个封装函数，并获取其结果。我们可以使用如下的方法。这是重点内容，最灵活的使用方法。

点击查看代码

//新建一个Program读取hdev文件
HDevProgram program = new HDevProgram(tempName);
// 方法：将HDevProgram作为参数创建HDevProcedure，并根据函数名获取函数。
HDevProcedure procedure = new HDevProcedure(program, RunProcedureMethodName);
// 核心：生成执行实例，后续操作与上面相同
HDevProcedureCall hDevProgramCall = new HDevProcedureCall(procedure );

结合Halcon引擎开发相关功能

Compile

上面已经讲过这个了，就是在创建HDevProcedure或者HDevProgram，这个类就会自动编译一下传入的文件检查对应是否存在语法错误。这就实现了编译功能。

Debug

此处的Debug方案依旧是借助Halcon引擎实现的。在Halcon中，提供了以下方式帮助我们实现C#和Halcon软件的联合调试。

C#中启动Halcon引擎的调试服务
在Halcon中对需要调试的部分添加断点。

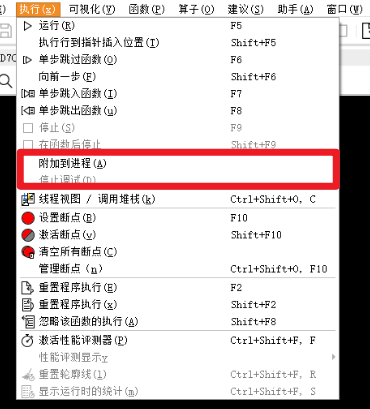

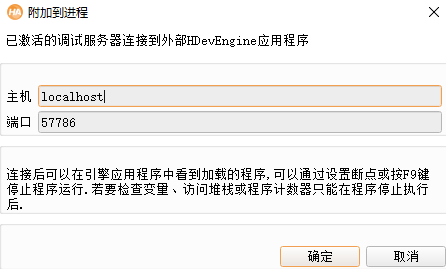

在Halcon软件中进行附加到C#进程即可实现联调。

因为，我们此处希望实现的是打上断点后一步步进行调试，因此在开启调试之前，我们关闭了JIT（防止因为JIT生成机器码影响调试过程）。当我们结束调试时，在重新打开JIT。

调试逻辑代码

private void StartDebug_Click(object sender, RoutedEventArgs e)
{
    try
    {
        //一步一步向下调试
        // 关闭即时编译（JIT, Just-In-Time）调试需求：解释执行模式下，代码逐行执行，更便于调试（如设置断点、单步执行）。
        SysProcessSln.s_HDevEngine.SetEngineAttribute("execute_procedures_jit_compiled", "false");
        //先停止调试 再打开调试
        SysProcessSln.s_HDevEngine.StopDebugServer();
        SysProcessSln.s_HDevEngine.StartDebugServer();
        this.bd_DebugStatus.Background = new SolidColorBrush(Colors.Green);
        frm_ModuleObj.isDebug = true;
    }
    catch (Exception ex)
    {
        Log.Error(ex.ToString());
        System.Windows.Forms.MessageBox.Show(ex.ToString());
        this.bd_DebugStatus.Background = new SolidColorBrush(Colors.Red);
        frm_ModuleObj.isDebug = false;
    }
}

private void StopDebug_Click(object sender, RoutedEventArgs e)
{
    try
    {
        //重新打开JIT
        SysProcessSln.s_HDevEngine.SetEngineAttribute("execute_procedures_jit_compiled", "true");
        SysProcessSln.s_HDevEngine.StopDebugServer();
        this.bd_DebugStatus.Background = new SolidColorBrush(Colors.Red);
        frm_ModuleObj.isDebug = false;
    }
    catch (Exception ex)
    {
        Log.Error(ex.ToString());
        System.Windows.Forms.MessageBox.Show(ex.ToString());
        this.bd_DebugStatus.Background = new SolidColorBrush(Colors.Red);
        frm_ModuleObj.isDebug = false;
    }
}

补充内容

Halcon的变量分类

上面代码展示了如何向方法传参和取结果，在Halcon中，变量实际上就分为两类一种是图形变量（Image、Region等），还有一种是控制变量（字符串、数值等）。对于取值没必要具体到具体的变量类型，使用泛用方法即可（GetOutputIconicParamObject、GetOutputCtrlParamTuple等）。

Halcon引擎的路径修改问题（8.27）

这个问题会出现在我们使用HDevProgram时，路径被自动修改为了传入的.hdev文件的路径。使用HDevProcedure就不会出现这种问题，需要特别注意。

当我们使用Halcon引擎去编译文件后，会修改项目中Environment.CurrentDirectory的值。

从图上可以看到，当我们使用HDevProgram编译代码后，我们的工作路径被自动修改了。所以，如果涉及到一些相对路径的DLL加载问题。最好避免使用Environment.CurrentDirectory属性，使用AppDomain.CurrentDomain.BaseDirectory会更加安全稳定。

2025.9.24补充：通过XML文件解析Halcon的hdev函数文件

实际上，Halcon文件实际上就是使用XML结构来定义的。因此通过XML的解析方法，我们就能够从Halcon文件中解析出每个函数的函数名以及输出参数和函数体等内容。

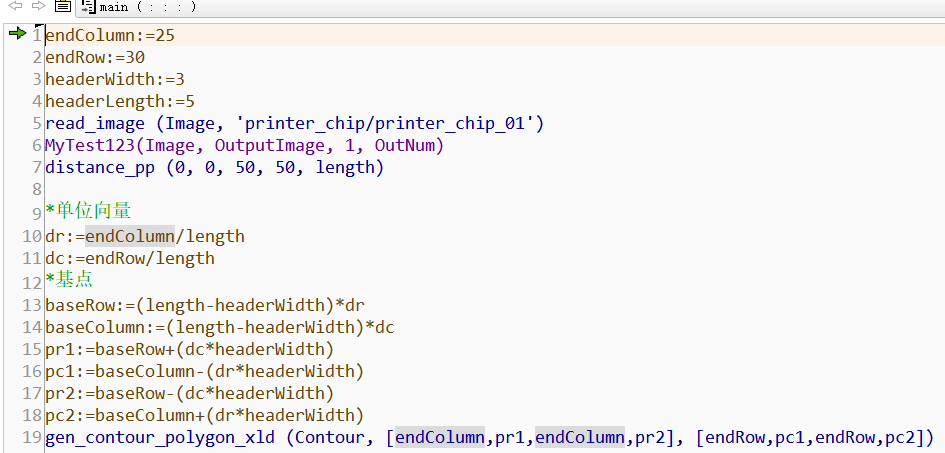

先给出下面这个简单的Halcon文件(.hdev),其中有我使用的Halcon自带的算子还有一个自定义函数。这个函数里我只是去读一张图片，然后不进行任何操作。

该函数文件对应的Txt文本内容如下（内容太长，分两张截图）。

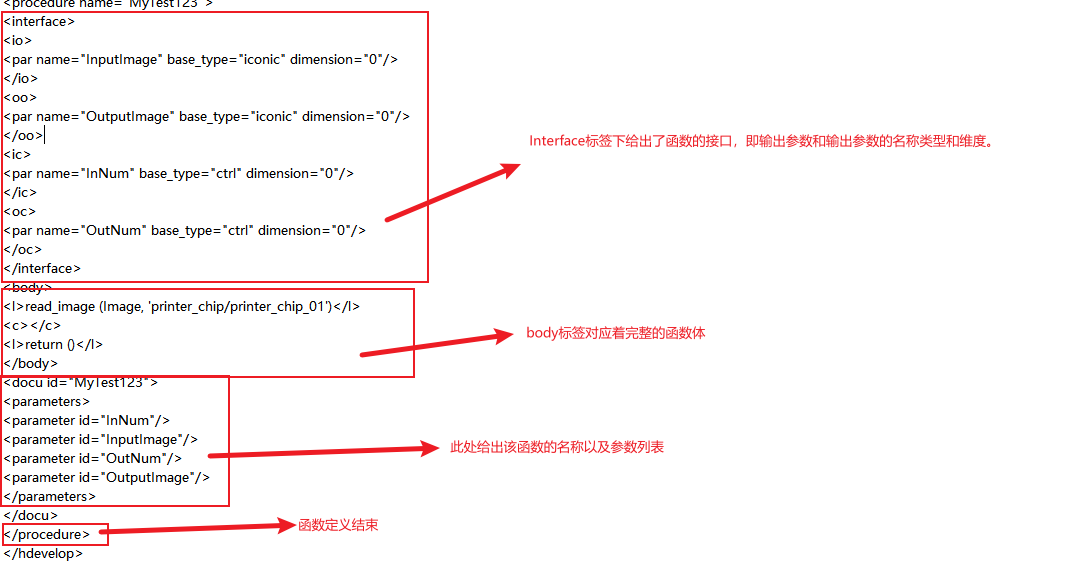

对应的XML文件中，首先是一个hdevelop的Element，其中给出了当前的Halcon版本以及文件版本。
其次，在一个hdevelop的Element中，每一个函数都对应着一个procedure的Element,并且函数名字由name给出。。我们重点挑一个procedure进行分析，剩下的处理逻辑都是相同的。

io：对应InputIconicParam，输入图形参数
ic：对应InputCtrlParam，输入控制参数
oo：对应OutputIconicParam，输出图形参数
oc：对应OutputCtrlParam，输出控制参数

对于最下面的docu标签中的内容，其类似于一种注释或说明的作用，对于Halcon文件的解析是可有可无的，即便你把这块内容删去，Halcon文件依然能正常打开并执行。

通过解析不同的标签即可获取到对应Halcon文件中，对应方法的输入输出参数信息和方法名称等消息，与上面的引擎使用方法结合，即可实现使用C#去操作Halcon文件。

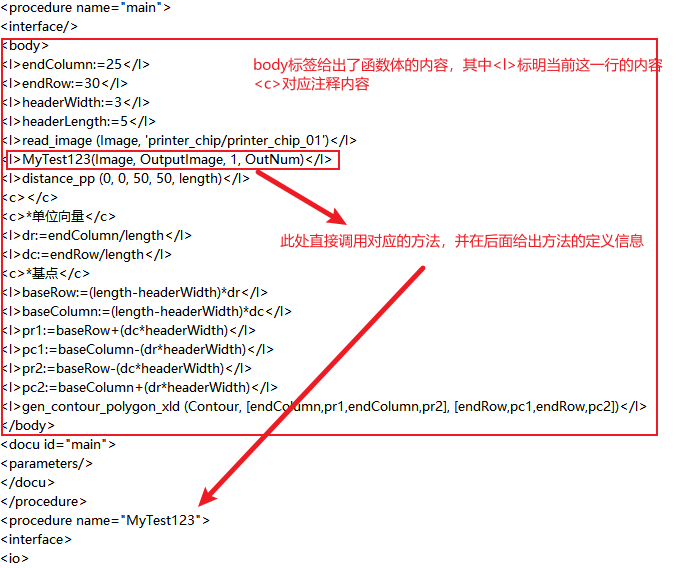

最后，再来看一下main方法的内容

综上，结合C#解析XML的方法，我们就能顺利解析Halcon文件了。
