Unity 拥有强大的编辑器扩展能力，让开发者可以为团队或自己量身打造工具。在本文中，我们将以一个“场景标注工具”的开发思路为例，总结 Unity 编辑器中的高频实用技巧，包括：

• Scene 视图右键菜单
• EditorWindow 界面分页
• Scene 中绘制图标与文字
• 支持 Undo 的删除逻辑
• 捕捉编辑器视图截图
• 导出文档与持久化配置

示例源码

---

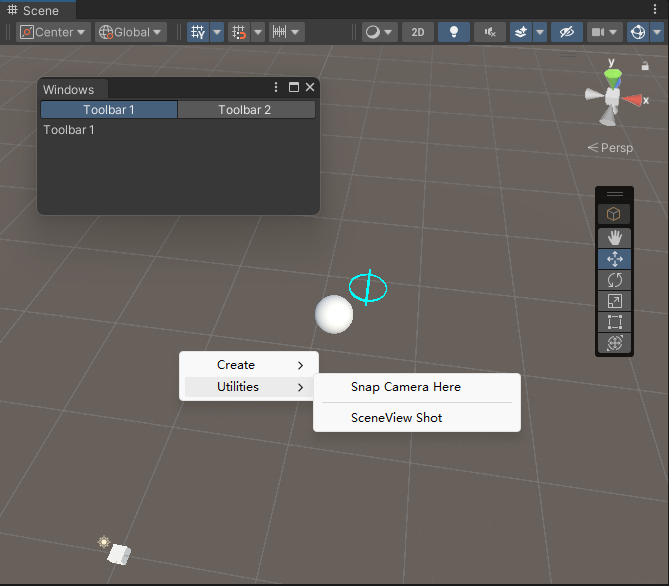

1️⃣ Scene 视图右键菜单的实现

Unity 不原生支持 Scene 右键菜单，但我们可以借助 SceneView.duringSceneGui 和 GenericMenu 自定义逻辑：

SceneView.duringSceneGui这是一个事件，在SceneView绘制期间每一帧都会被调用。我们通过+=订阅了OnSceneGUI方法，这样就能在SceneView中处理GUI事件。







​x









[InitializeOnLoad]

public static class SceneContextMenu {

    static SceneContextMenu() {

        SceneView.duringSceneGui += OnSceneGUI;

    }

    static void OnSceneGUI(SceneView view) {

        if (Event.current.type == EventType.ContextClick) {

            Vector2 mouse = Event.current.mousePosition;

            Vector3 world = HandleUtility.GUIPointToWorldRay(mouse).origin;

            GenericMenu menu = new GenericMenu();

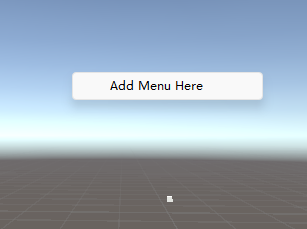

            menu.AddItem(new GUIContent("Add Menu Here"), false, () => {

                Debug.Log("Add Menu at " + world);

            });

            menu.ShowAsContext();

            Event.current.Use();

        }

    }

}





---

2️⃣ EditorWindow 分页系统

你可以用 GUILayout.Toolbar 快速实现简易分页：







xxxxxxxxxx









int tabIndex = GUILayout.Toolbar(currentTab, new[] { "Markers", "Settings" });

switch (tabIndex) {

    case 0: DrawMarkerList(); break;

    case 1: DrawSettings(); break;

}





再配合：







xxxxxxxxxx









[MenuItem("Tools/Scene Marker Manager")]

public static void OpenWindow() {

    GetWindow<YourWindowClass>("Marker Manager");

}





---

3️⃣ SceneView 中绘制 GUI 内容

标记信息如何实时显示？可使用：







xxxxxxxxxx









Handles.BeginGUI();

Vector2 guiPos = HandleUtility.WorldToGUIPoint(markerWorldPos);

GUI.Label(new Rect(guiPos.x, guiPos.y, 200, 20), "📍 Important Marker");

Handles.EndGUI();





---

4️⃣ 删除与 Undo 操作

支持 Undo 非常关键：







xxxxxxxxxx









Undo.RecordObject(target, "Update Marker");

target.note = "Updated";

Undo.DestroyObjectImmediate(target.gameObject);





这会让你的工具“Ctrl+Z” 友好，减少误删风险。

---

5️⃣ 捕捉 Scene 视图截图

如果你想保存当前 Scene 视图（不是 Game 视图），可以这么做：







xxxxxxxxxx









SceneView sv = SceneView.lastActiveSceneView;

Camera cam = sv.camera;

RenderTexture rt = new RenderTexture(1024, 768, 24);

cam.targetTexture = rt;

cam.Render();

RenderTexture.active = rt;

Texture2D tex = new Texture2D(1024, 768, TextureFormat.RGB24, false);

tex.ReadPixels(new Rect(0, 0, 1024, 768), 0, 0);

tex.Apply();

byte[] bytes = tex.EncodeToPNG();

File.WriteAllBytes(path, bytes);

// 清理资源

cam.targetTexture = null;

RenderTexture.active = null;

Object.DestroyImmediate(rt);





---

6️⃣ 保存配置参数（EditorPrefs）

想保存设置值供下次启动使用？可用：







xxxxxxxxxx









EditorPrefs.SetFloat("SceneMarker_MaxIconSize", 36f);

float iconSize = EditorPrefs.GetFloat("SceneMarker_MaxIconSize", 28f);





适合存储像“图标大小”、“显示范围”等偏好值。

---

7️⃣ API详解

1. 核心结构







xxxxxxxxxx









[InitializeOnLoad]

public static class SceneContextMenu





• [InitializeOnLoad]: Unity编辑器特性，在编辑器启动或脚本重新编译后自动调用静态构造函数
• static class: 静态类确保只存在一个实例，适合编辑器工具

2. 事件订阅







xxxxxxxxxx









SceneView.duringSceneGui += OnSceneGUI;





• SceneView.duringSceneGui: Unity编辑器事件，在Scene视图每次渲染GUI时触发
• 订阅模式：通过+=添加事件处理函数

3. 事件处理







xxxxxxxxxx









if (Event.current.type == EventType.MouseDown && Event.current.button == 1)





• Event.current: 当前正在处理的GUI事件
• EventType.MouseDown: 鼠标按下事件类型
• Event.current.button == 1: 检测右键点击（0=左键, 1=右键）

4. 坐标转换







xxxxxxxxxx









Vector3 worldPosition = GetWorldPosition(mousePosition, view);











xxxxxxxxxx









Ray ray = HandleUtility.GUIPointToWorldRay(mousePosition);





• HandleUtility.GUIPointToWorldRay: 将屏幕坐标转换为世界空间中的射线

• 射线检测流程：

  1. 优先检测场景中的碰撞体
  2. 使用场景视图的基准平面作为备用
  3. 最后使用默认距离

5. 上下文菜单







xxxxxxxxxx









GenericMenu menu = new GenericMenu();





• GenericMenu: Unity编辑器API，用于创建自定义上下文菜单

菜单项添加：







xxxxxxxxxx









menu.AddItem(new GUIContent("Create/Marker"), false, () => CreateMarker(...));





• 参数1: GUIContent - 定义菜单项显示文本和路径（使用/创建子菜单）
• 参数2: bool isChecked - 是否显示选中标记
• 参数3: GenericMenu.MenuFunction - 点击时的回调函数

菜单分隔符：







xxxxxxxxxx









menu.AddSeparator("Utilities/");





6. 对象创建功能







xxxxxxxxxx









GameObject.CreatePrimitive(PrimitiveType.Cube);





• 创建Unity内置原始几何体
• 支持的类型：Cube, Sphere, Cylinder, Plane等

7. 世界坐标计算







xxxxxxxxxx









Plane groundPlane = new Plane(Vector3.up, view.pivot);





• 创建XZ平面（Y轴向上）
• view.pivot: 当前场景视图的基准点位置







xxxxxxxxxx









groundPlane.Raycast(ray, out distance);





• 计算射线与平面的交点

8. 编辑器操作集成







xxxxxxxxxx









Undo.RegisterCreatedObjectUndo(createdObject, undoMessage);





• Undo系统：注册创建操作到Unity撤销栈
• 允许用户按Ctrl+Z撤销对象创建







xxxxxxxxxx









Selection.activeObject = createdObject;

view.FrameSelected();





• 自动选择新创建的对象
• 将场景视图镜头对准选中对象

9. 自定义编辑器组件







xxxxxxxxxx









obj.AddComponent<Gizmo>();











xxxxxxxxxx









void OnDrawGizmos()

{

    Gizmos.DrawWireSphere(transform.position, 0.5f);

}





• OnDrawGizmos: Unity回调方法，在场景视图中绘制辅助图形
• Gizmos类：提供绘制基本形状的API







xxxxxxxxxx









void OnGUI()

{

    Vector3 pos = Camera.current.WorldToScreenPoint(transform.position);

    GUI.Label(...);

}





• OnGUI: 在场景视图中绘制2D GUI
• WorldToScreenPoint: 将3D世界坐标转换为屏幕坐标

✅ 总结：编辑器开发 = 自定义你的工作方式

通过上面这些实战片段你会发现，Unity 编辑器的可玩性极强。无论是团队协作、可视化调试，还是日常效率提升，学会使用编辑器扩展能力将是中高级程序员的关键跳板。
