基于UART（RS-232 Serial Port）Intel FPGA IP 的串口收发案例（C5P）



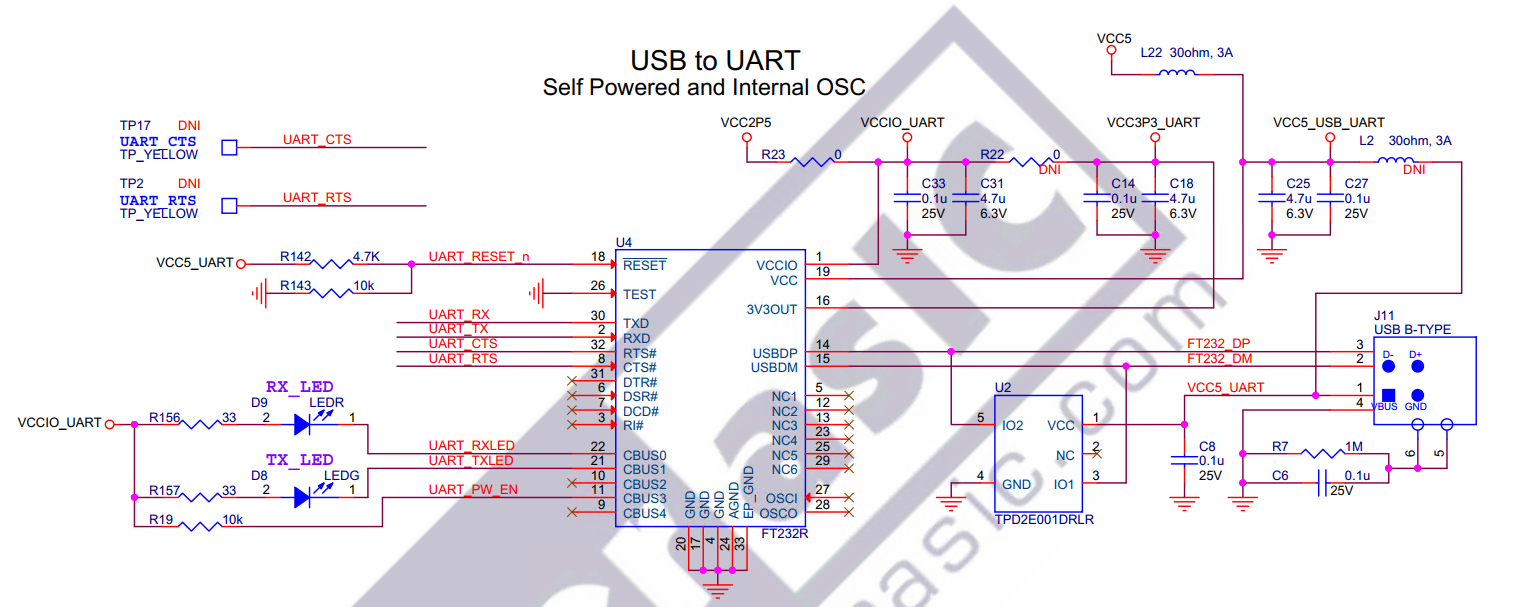

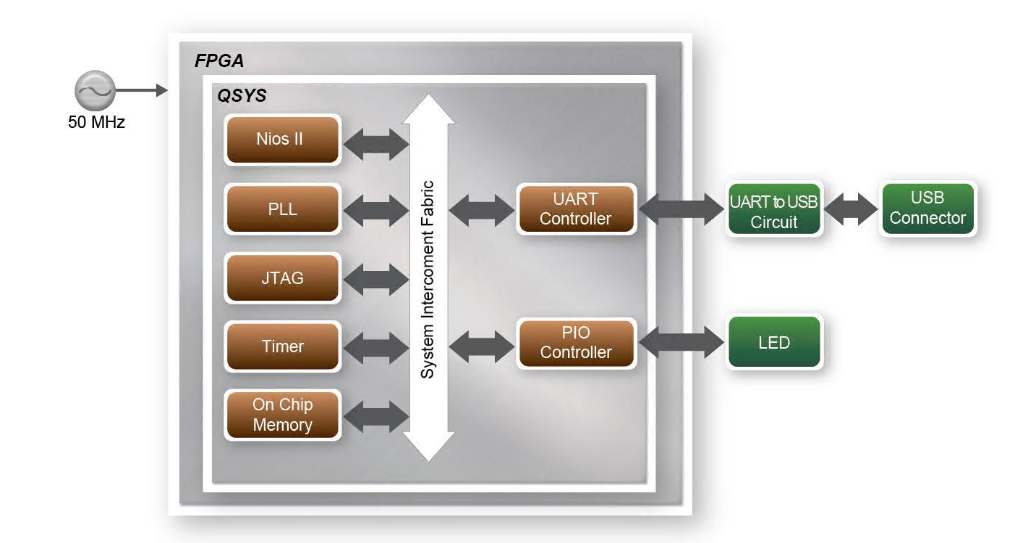

一、串口实验任务





二、UART控制器：UART（RS-232 Serial Port）Intel FPGA IP简介

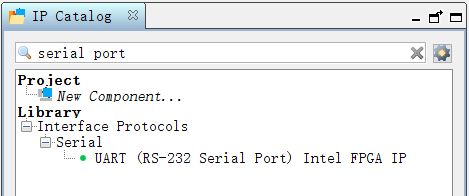

Quartus Prime软件中集成了UART控制器：UART（RS-232 Serial Port）Intel FPGA IP。



 UART（RS-232 Serial Port）Intel FPGA IP用于在Intel FPGA上的嵌入式系统与外部设备之间进行串行字符流通信。该IP实现了RS-232协议，并提供可调节的波特率、校验位、停止位和数据位。该IP提供Avalon Memory-Mapped从设备接口，允许Avalon-MM主设备（如Nios II和Nios V处理器）通过读或写控制寄存器和数据寄存器来与UART IP核进行通信。

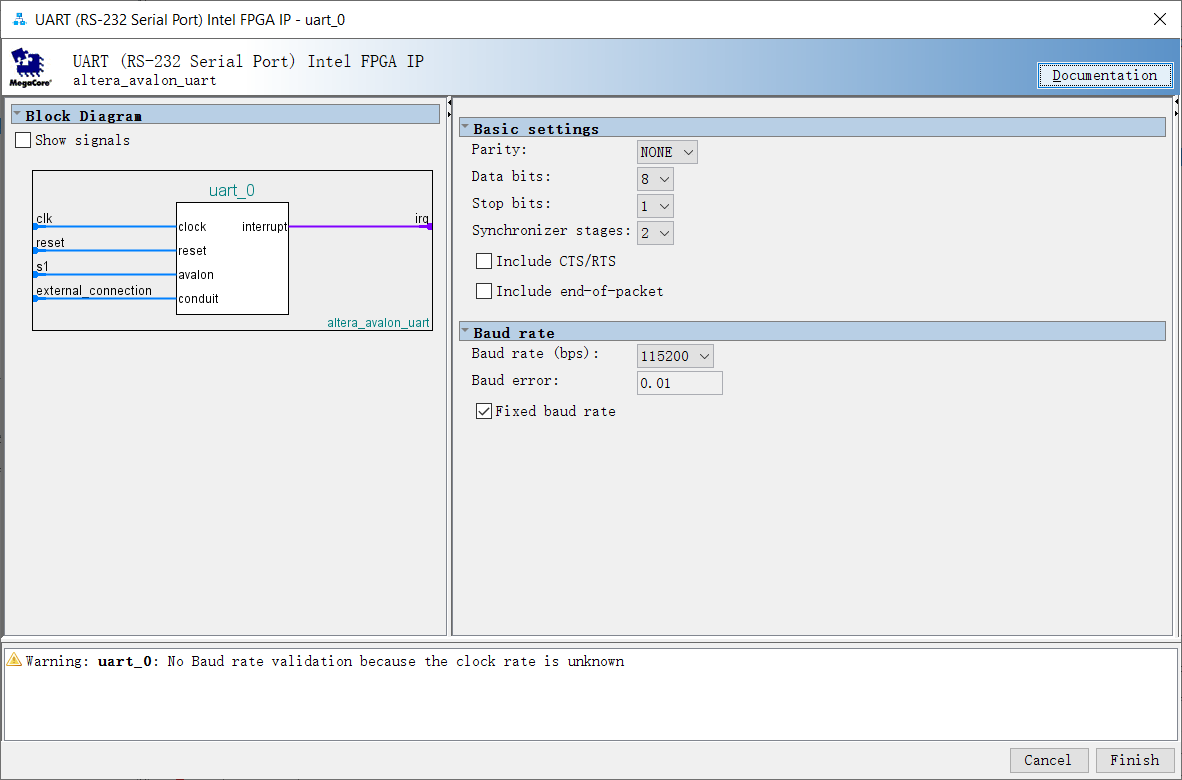

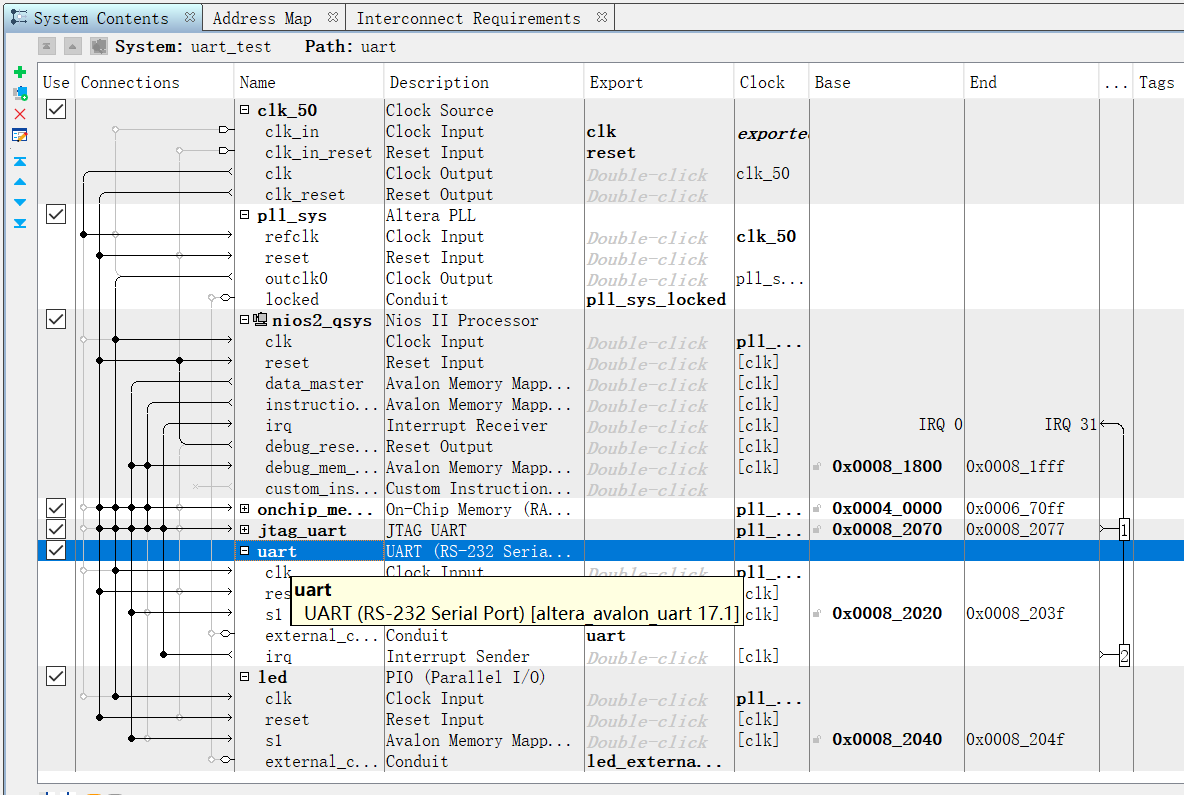

该IP设置界面：





更多Uart IP相关描述请参考：Chapter 11 UART Core from https://www.intel.com/content/www/us/en/docs/programmable/683130/introduction.html

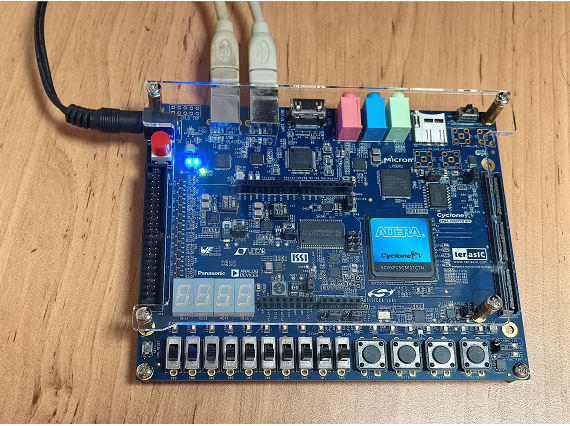

准备工作

Quartus 版本： Quartus Prime 17.1 Lite。
