DE10-Nano的HDMI应用——使用modelsim仿真I2C控制器

ModelSim是Model Technology（Mentor Graphics的子公司）的HDL硬件描述语言的仿真软件。该软件可以用来实现对设计的VHDL、Verilog HDL 或是两种语言混合的程序进行仿真。这里的仿真是对设计进行功能仿真（也称之为前仿真），其目的是验证电路功能是否符合设计要求。

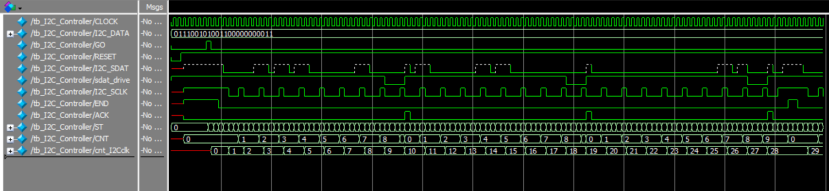

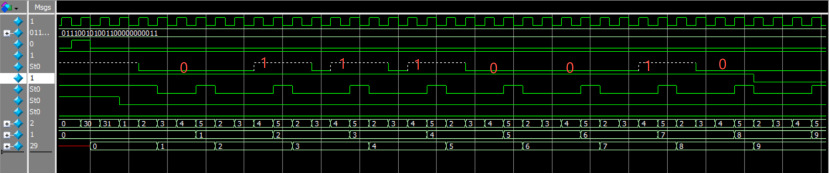

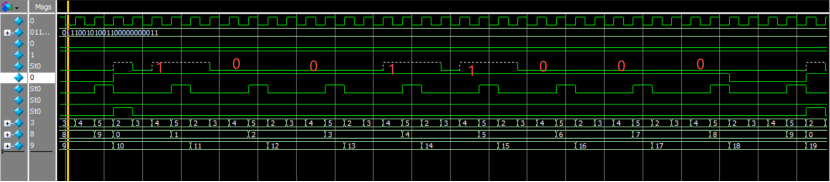

本篇主要是对I2C_Controller模块进行功能仿真。test_bench的核心是模拟FPGA给出数据24'h729803，同时也模拟I2C外设来接收该数据并给出应答反馈。

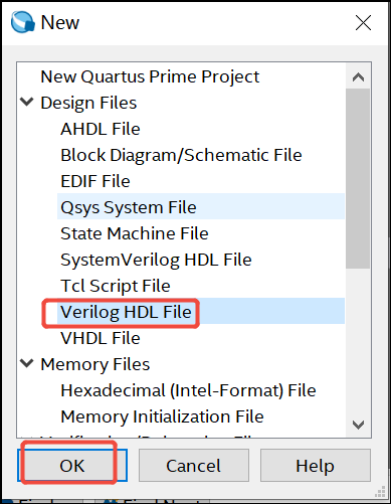

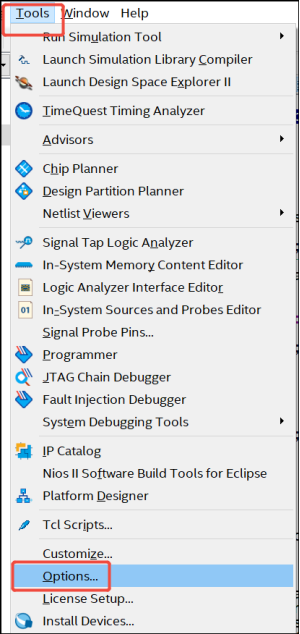

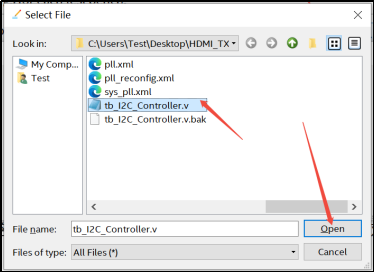

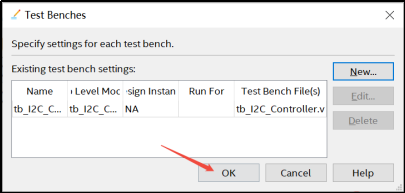

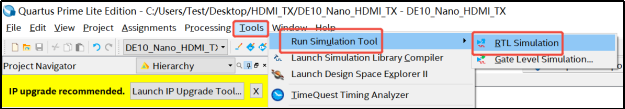

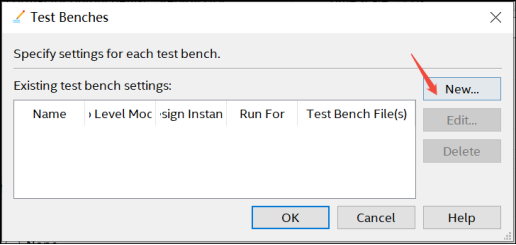

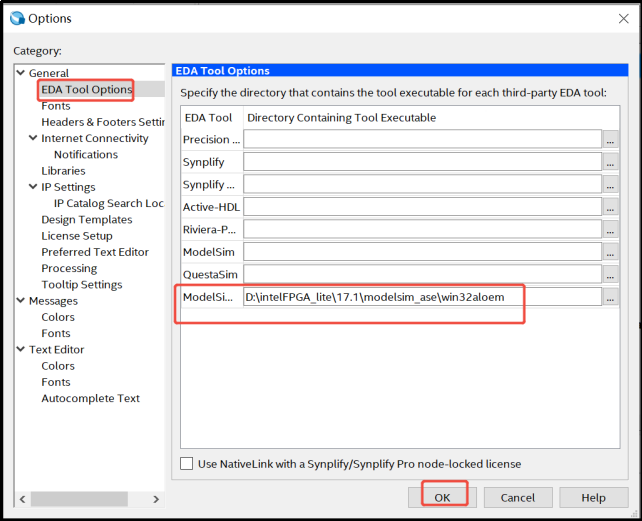

1. 首先用Quartus打开HDMI_TX工程，然后在该工程路径下新建一个Verilog test bench仿真文件。右击File——New，选择Verilog HDL File，然后点击OK：

2. 将下面代码拷贝到新建的.v文件当中：

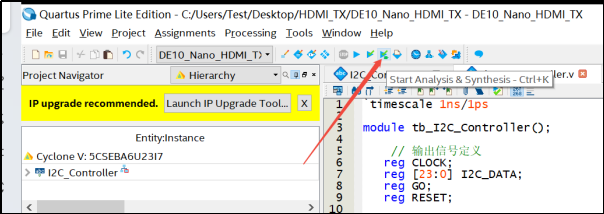

`timescale 1ns/1ps

module tb_I2C_Controller();

    // 输出信号定义
    reg CLOCK;
    reg [23:0] I2C_DATA;
    reg GO;
    reg RESET;

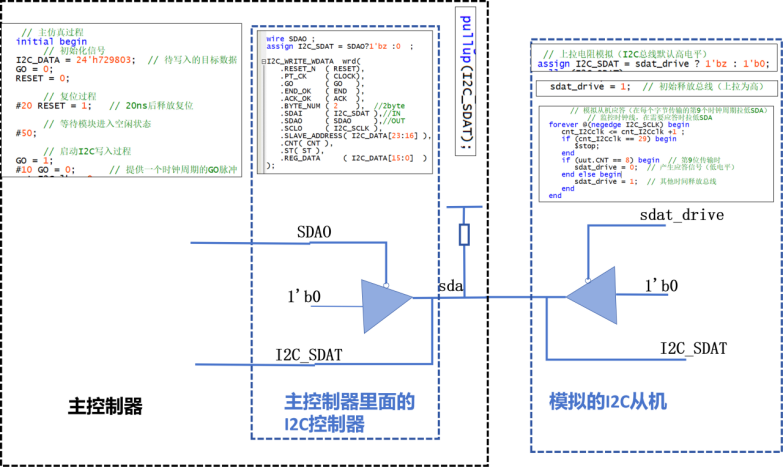

    // 双向信号定义（I2C_SDAT需要上拉电阻模拟总线特性）
    wire I2C_SDAT;
    reg sdat_drive;  // 用于模拟从机应答的驱动信号

    // 输入信号定义
    wire I2C_SCLK;
    wire END;
    wire ACK;
    wire [7:0] ST,CNT;

    // 上拉电阻模拟（I2C总线默认高电平）
    assign I2C_SDAT = sdat_drive ? 1'bz : 1'b0;
    pullup(I2C_SDAT);

    // 例化被测试模块
    I2C_Controller uut (
        .CLOCK(CLOCK),
        .I2C_DATA(I2C_DATA),
        .GO(GO),
        .RESET(RESET),
        .I2C_SDAT(I2C_SDAT),
        .I2C_SCLK(I2C_SCLK),
        .END(END),
        .ST(ST),
        .CNT(CNT),
        .ACK(ACK)
    );
    reg [7:0] cnt_I2Cclk;
    // 时钟生成（100MHz，周期10ns）
    initial begin
        CLOCK = 0;
        forever #5 CLOCK = ~CLOCK;
    end

    // 主仿真过程
    initial begin
        // 初始化信号
    I2C_DATA = 24'h729803;  // 待写入的目标数据
    GO = 0;
    RESET = 0;
    sdat_drive = 1;  // 初始释放总线（上拉为高）

        // 复位过程
    #20 RESET = 1;   // 20ns后释放复位

        // 等待模块进入空闲状态
    #50;

        // 启动I2C写入过程
    GO = 1;
    #10 GO = 0;      // 提供一个时钟周期的GO脉冲
    cnt_I2Cclk = 0;
        // 模拟从机应答（在每个字节传输的第9个时钟周期拉低SDA）
            // 监控时钟线，在需要应答时拉低SDA
    forever @(negedge I2C_SCLK) begin
        cnt_I2Cclk <= cnt_I2Cclk +1 ;
        if (cnt_I2Cclk == 29) begin
            $stop;
        end
        if (uut.CNT == 8) begin  // 第9位传输时
            sdat_drive = 0;  // 产生应答信号（低电平）
        end else begin
            sdat_drive = 1;  // 其他时间释放总线
        end
    end

end

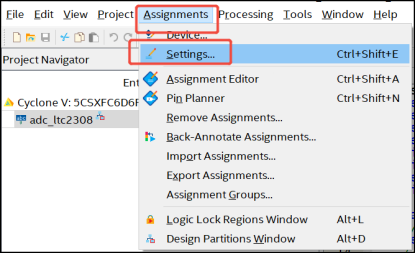

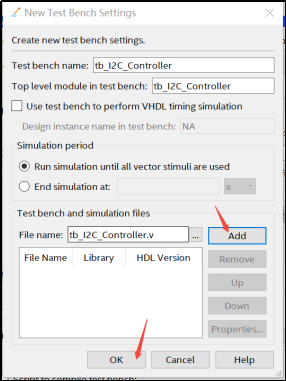

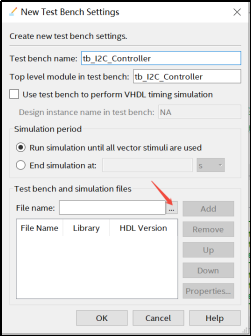

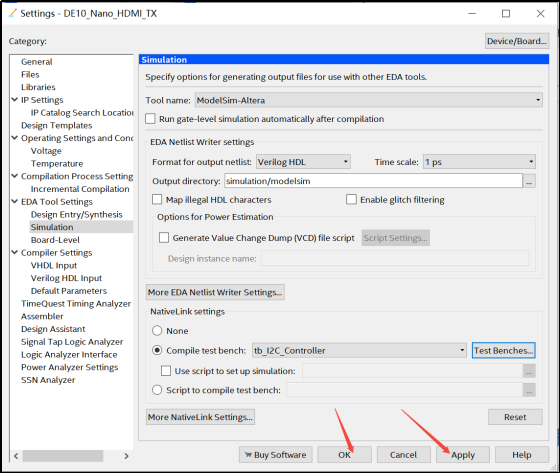

endmodule
