T-Core 开发板上有一个 2×6 的扩展接口 TMD（Terasic Mini Digital）。TMD 扩展接口有 8 个数字 GPIO 用户引脚连接到 MAX 10 FPGA，还有两个引脚连接到电源、两个引脚连接到 GND。有两个瞬态电压抑 制二极管阵列用于实现对 8 个 GPIO 用户引脚的防静电和过压保护。下图 为 T-Core 开发板 TMD 扩展 接口和 FPGA 之间的连接示意图。

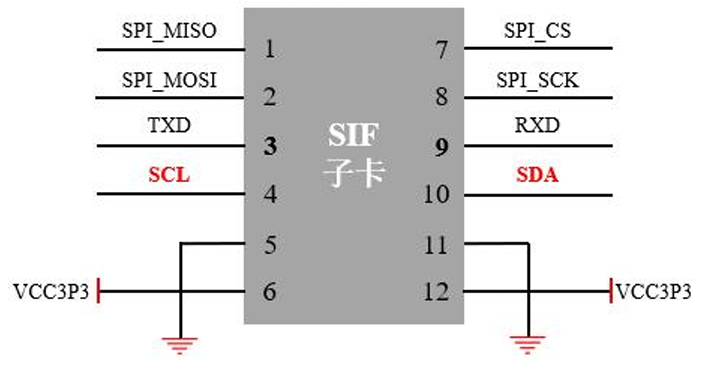

 SIF 子卡上有 I2C 接口，下图 给出了 SIF 子卡的示意图。

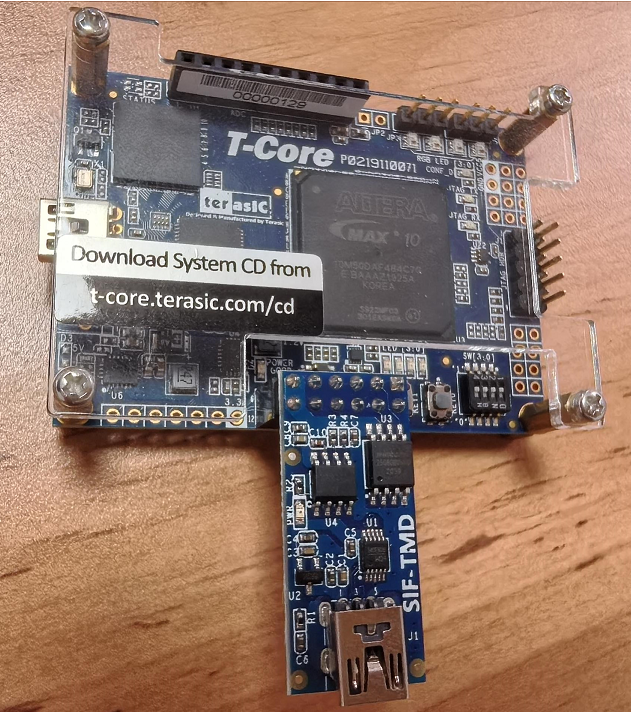

 T-Core 开发板没有 I2C 接口，将具有 I2C 接口的 SIF 子卡连接到 T-Core 开发板上的 TMD 扩展接口，则 可在 T-Core 开发板上实现 I2C 通讯功能。T-Core 开发板与 SIF 子卡的实物连接如图所示。

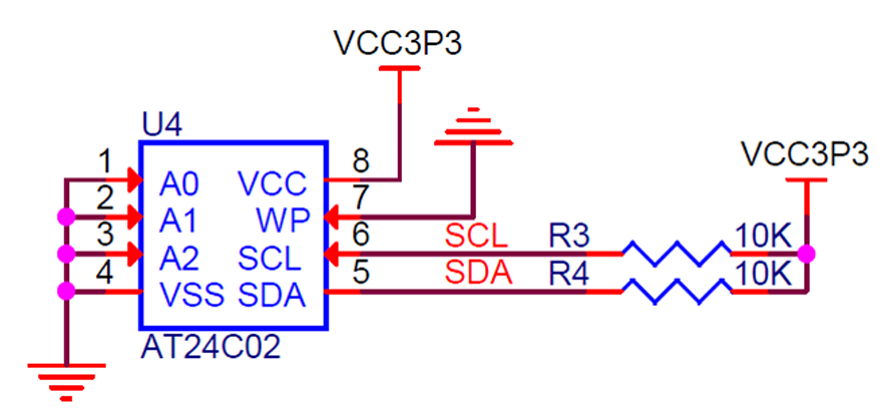

I2C EEPROM 使用的是 AT24C02，它是一个串行的 Flash 存储器，容量为 2K bit。下图给出了 I2C Flash 部分的连接原理图。

 SIF子卡的插针接口定义如下：

 T-Core的TMD接口：

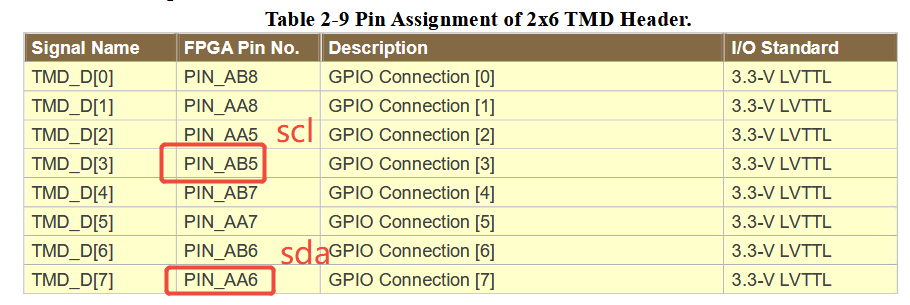

 I2C对应引脚如下：

代码参考：https://www.cnblogs.com/DoreenLiu/p/18952510 这个连接的代码基于DE2-115， 如果是T-Core， 则需做如下修改：

修改器件

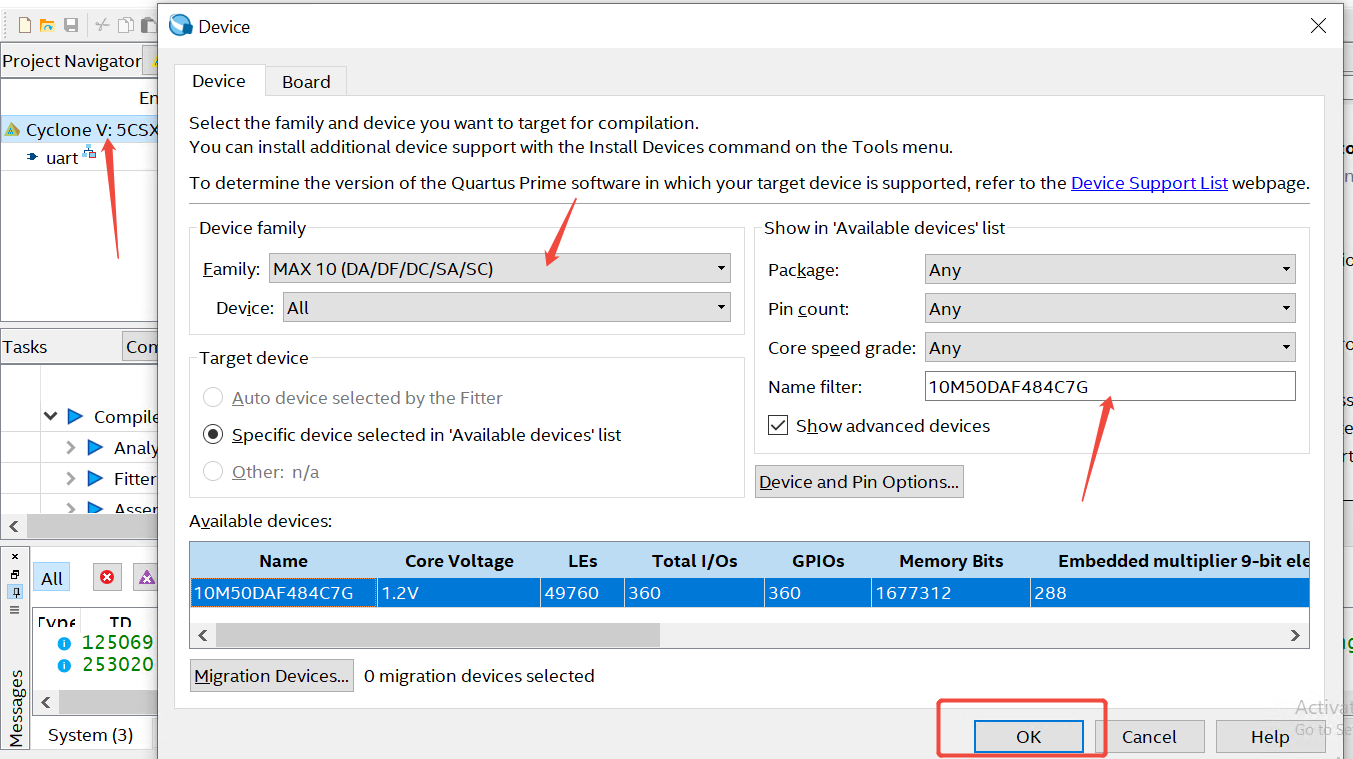

修改器件到10M50DAF484C7G：





修改引脚分配

修改FPGA引脚绑定如下：

 修改代码

另外，因为AT24C02容量是2K，所以地址只有8bit，所以这里要把BIT_CTRL  的值从1改到0：

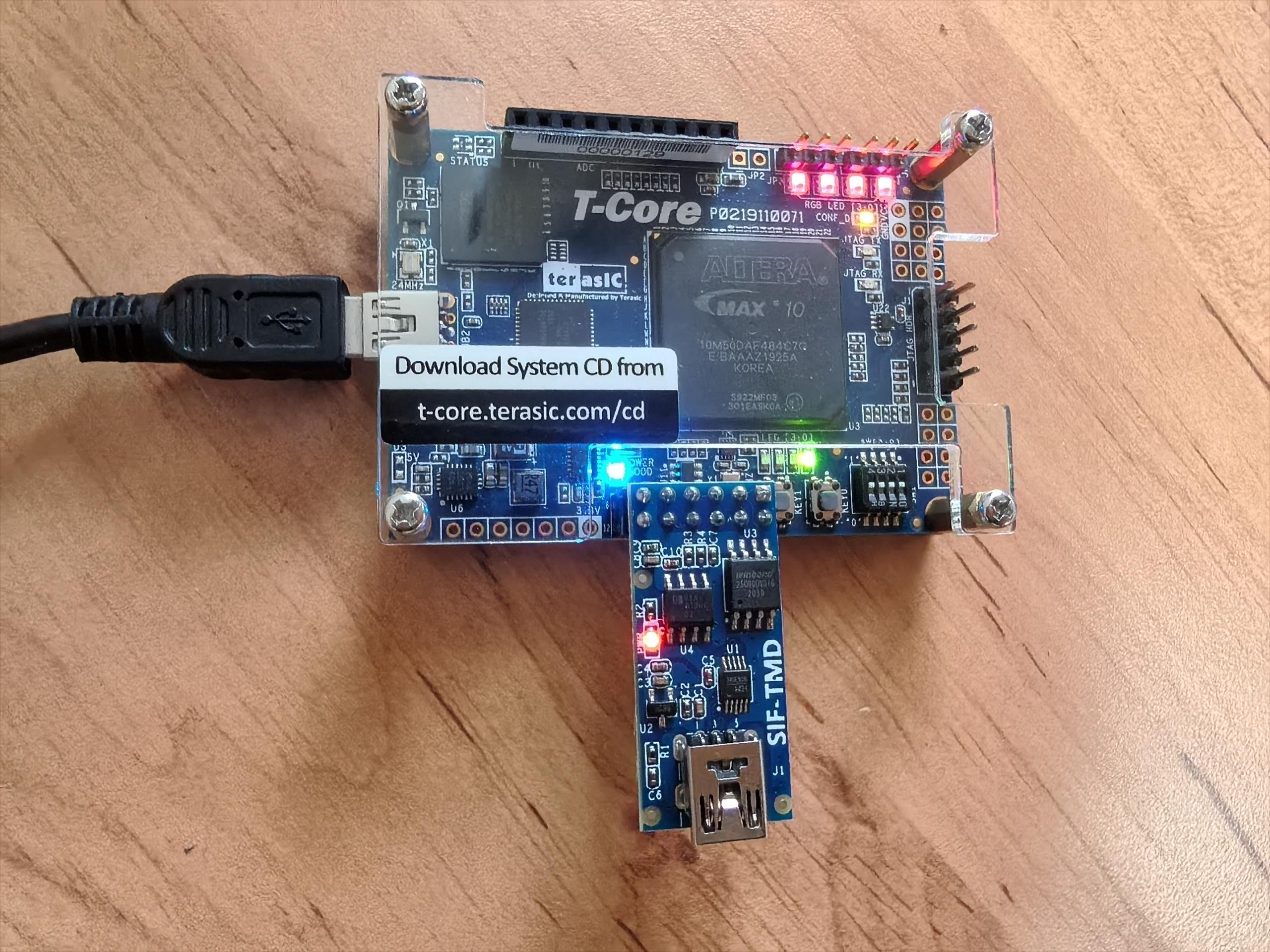

 这样就移植完成了，编译生成i2c_eeprom.sof文件， 插上mini USB线到T-Core的J2接口，将该配置文件配置到开发板，可看到LED0 过一小会常亮。





源码下载地址：



 添加微信 yuchenaimeimei 即可提供。



备注：AT24C02的数据手册datasheet参考网页：https://www.alldatasheetcn.com/html-pdf/391488/ATMEL/AT24C02C/151/1/AT24C02C.html
