串口通信协议等基础知识请参考：基于友晶科技 TSP 开发板的FPGA 串口通信设计（Uart）(RS232) （也适用于C5G开发板）

DE10-Standard和DE1-SOC以及DE10-Nano开发板上暂没有外扩出UART口，不像TSP和C5G是分别板载了CP2102N和FT232R芯片，然后可通过mini USB口与PC进行串口通信（参考基于友晶科技 TSP 开发板的FPGA 串口通信设计（Uart）(RS232) （也适用于C5G开发板））。

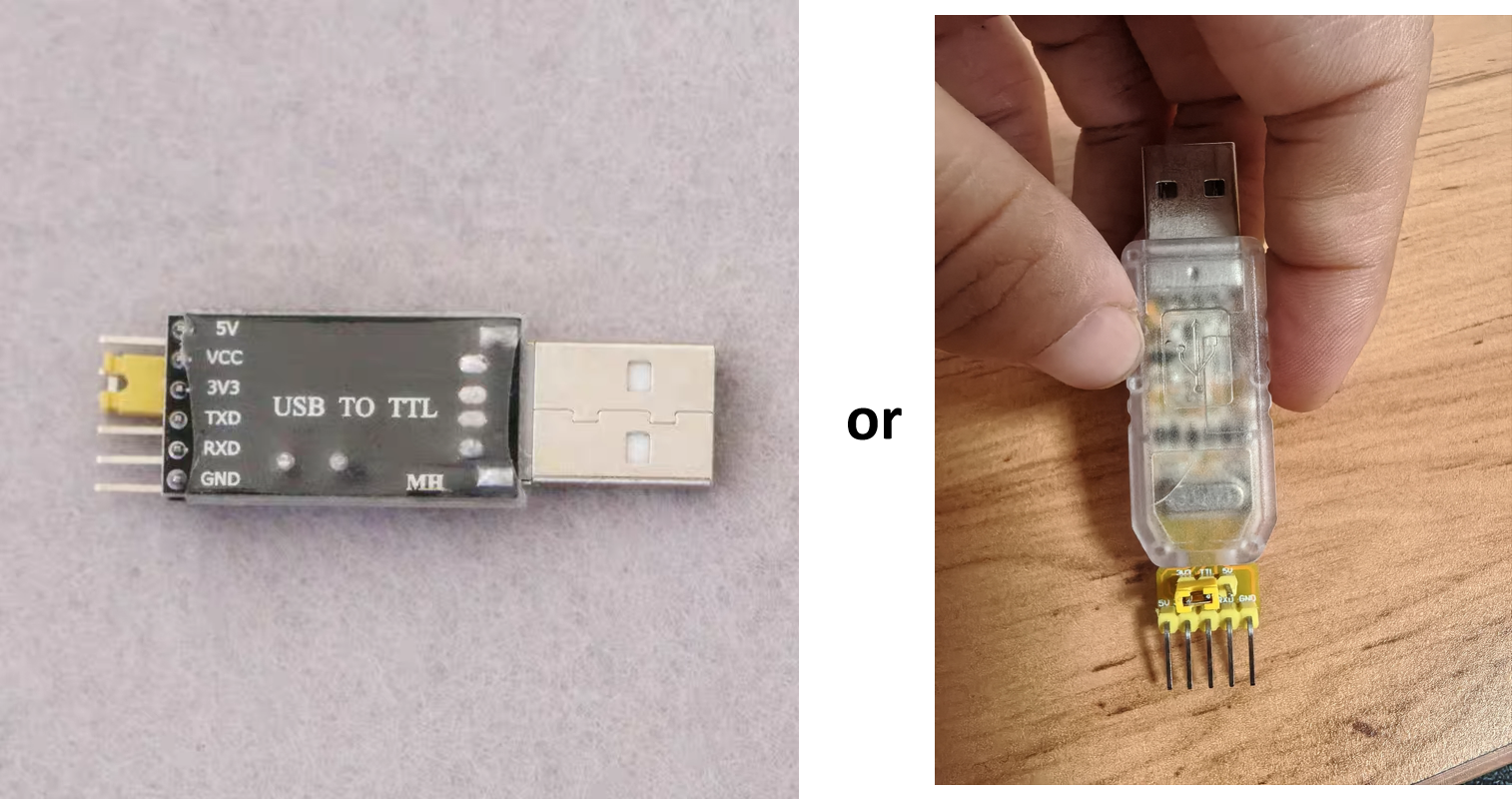

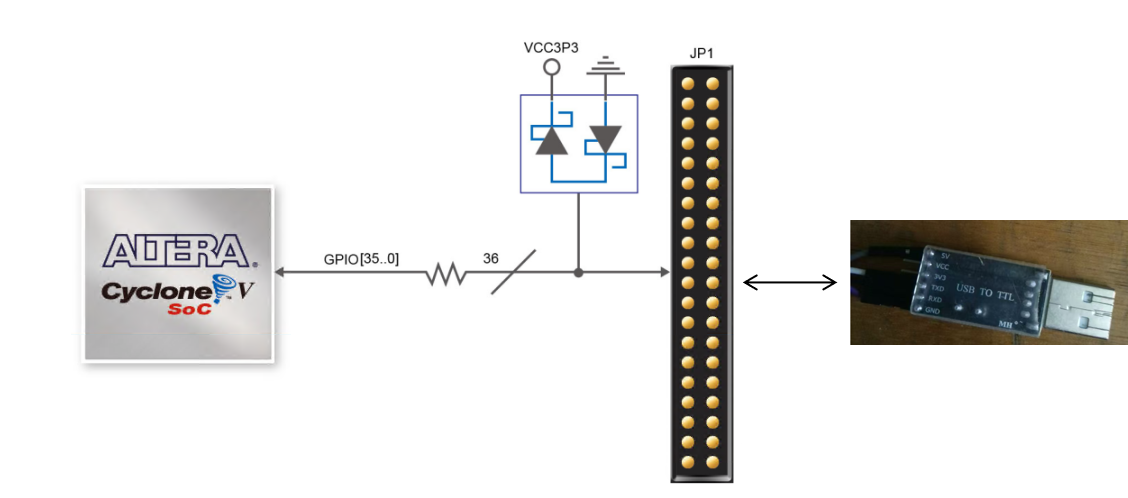

如果想在DE10-Standard和DE1-SOC以及DE10-Nano开发板上验证串口通信设计，可以通过这些板子的40pin GPIO槽的两根GPIO pin 去外接一个如下图一样的简单模块：

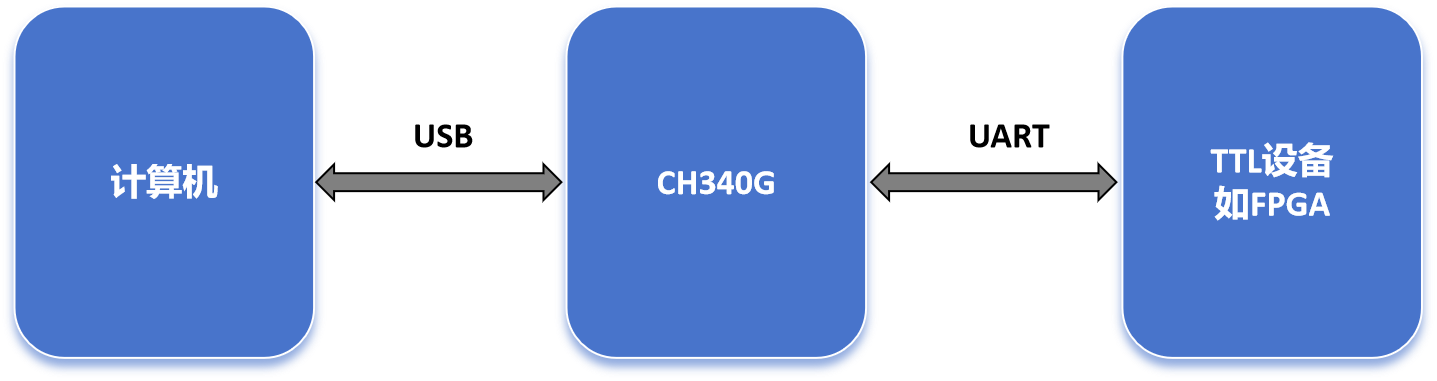

 这个USB-TO-TTL模块是基于CH340G芯片，它作为一种电平转换芯片，可将TTL转USB。在计算机与外部设备通信时，常常需要通过串口进行数据传输。然而，电脑的USB接口与外部设备的串口电平标准不同，因此需要通过CH340这类转换芯片进行转换。

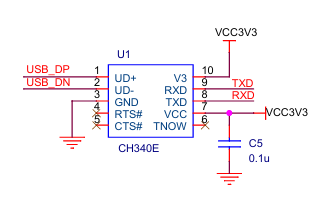

 CH340除了电平转换，同时将USB总线协议的数据转换程uart通讯协议的数据，从而实现USB转串口的功能。下面是CH340电路图：

安装CH340驱动后，电脑就能通过USB接口与外部设备进行串口通信。可到官网下载其驱动 https://www.wch.cn/downloads/CH341SER_EXE.html 然后安装到您的PC。

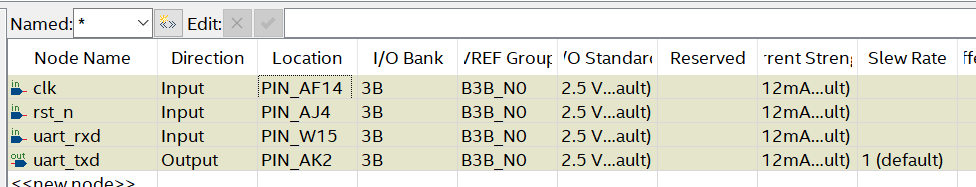

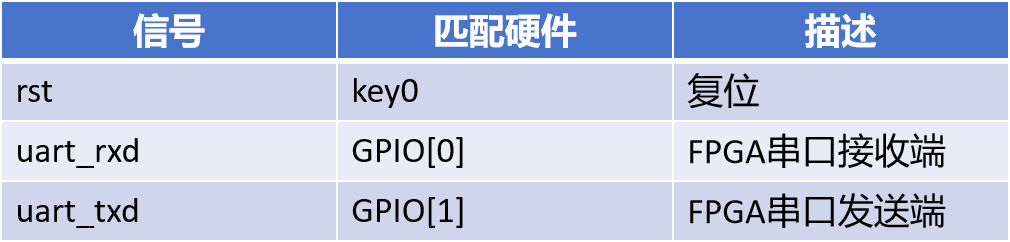

 继续参考基于友晶科技 TSP 开发板的FPGA 串口通信设计（Uart）(RS232) （也适用于C5G开发板）的串口代码。Verilog代码无需修改，只需记得针对DE10-Standard开发板来修改引脚分配：

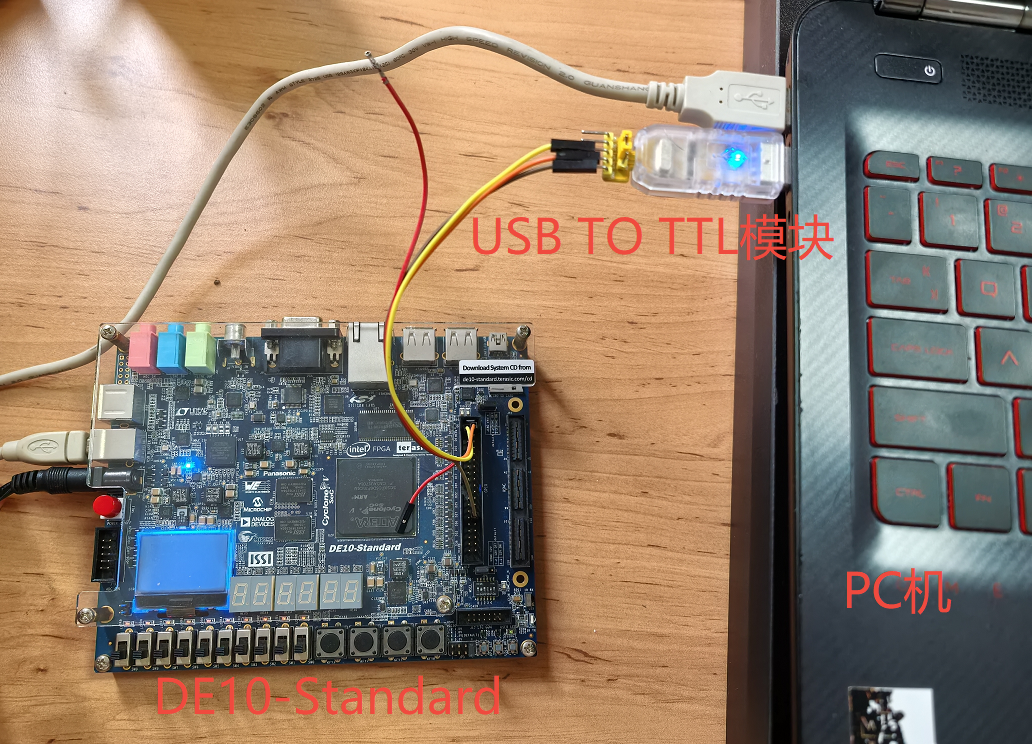

硬件连接如下：

  • USB-TO-TTL模块上面有5V和3.3v的pin，利用跳线帽设置TTL为3.3v；
  • GPIO槽的pin 30是GND pin，接USB-TO-TTL模块的GND；
  • GPIO[0]，FPGA串口接收端，接USB-TO-TTL模块的TXD pin(下图中黄色线)；
  • GPIO[1]，FPGA串口发送端，接USB-TO-TTL模块的RXD pin(下图中橘色线)；
  • 连接12V电源到开发板；
  • 用USB Blaster线缆连接开发板和PC；
  • 将USB-TO-TTL模块插上PC的USB 接口。

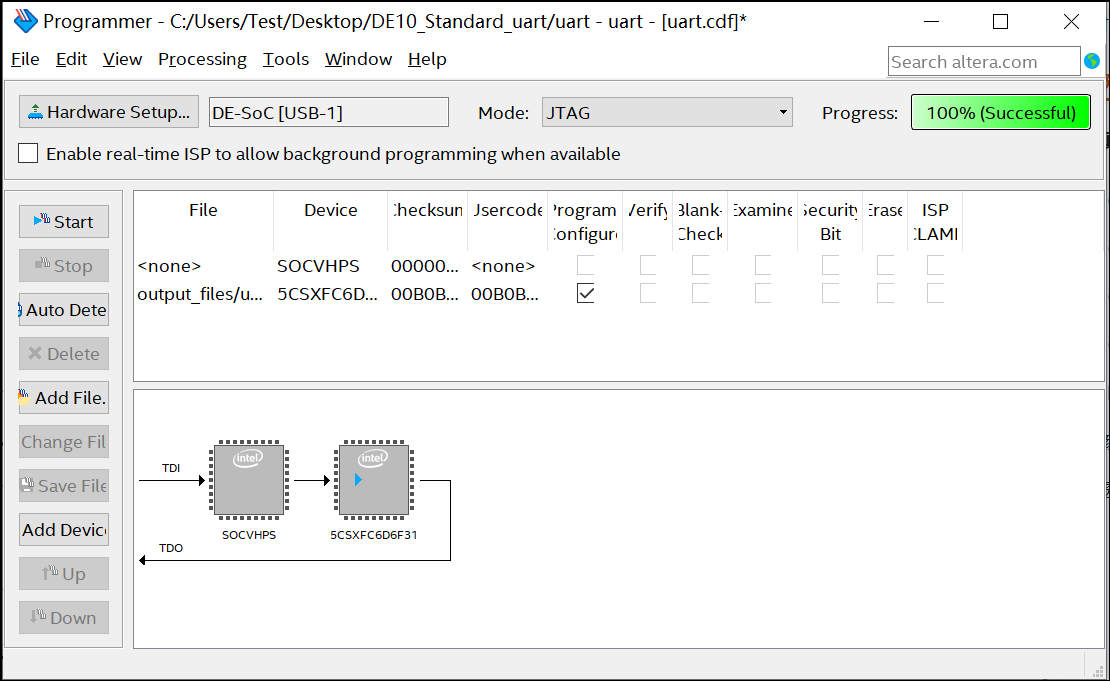

下载sof文件到FPGA：

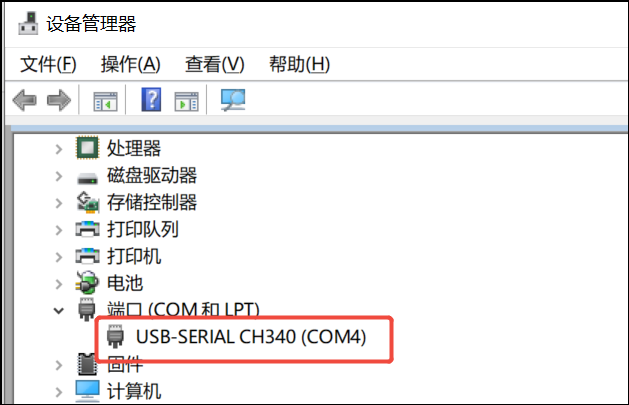

先从设备管理器里面找到串口的名称：

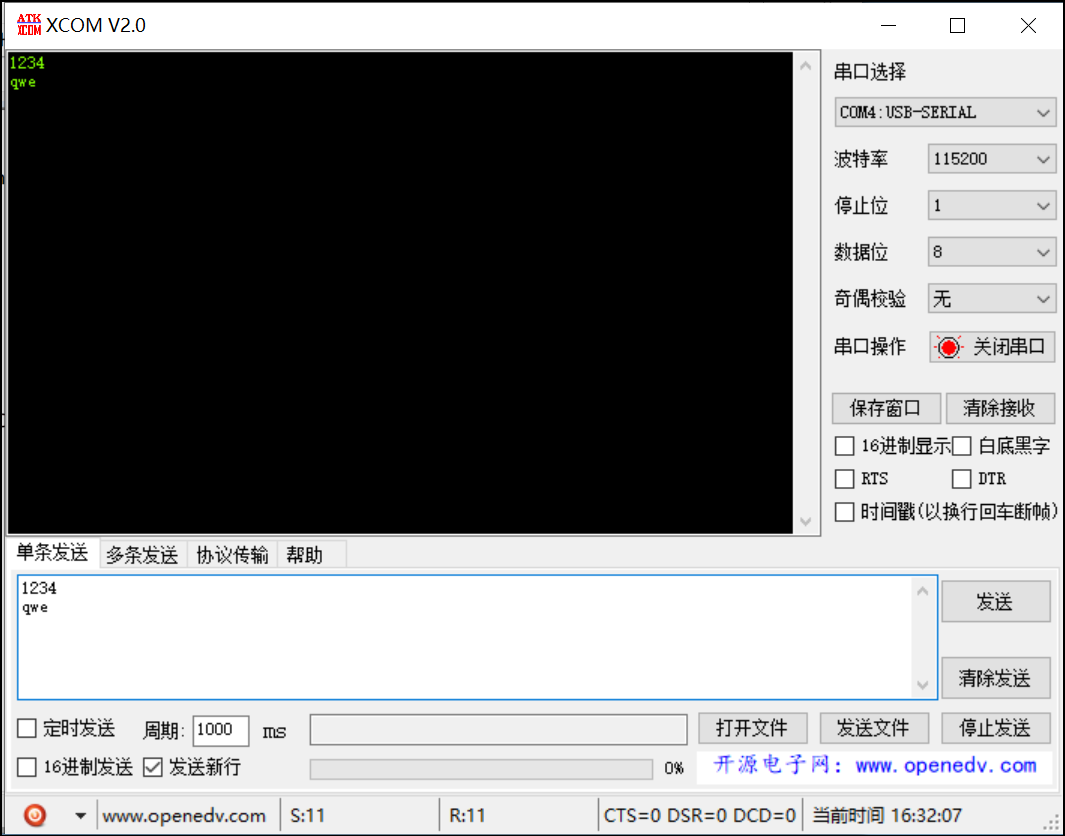

 然后打开串口调试工具，设置串口为COM4，波特率设置为115200，发送任意字符，然后查看串口接收到的字符是否与之一致：



基于DE10-Standard的例程下载地址：https://pan.baidu.com/s/1C5aodkwcuJaxyGpcPfYiTQ 提取码: tera
