Unity——2D地铁路线图单个线条的鼠标交互事件

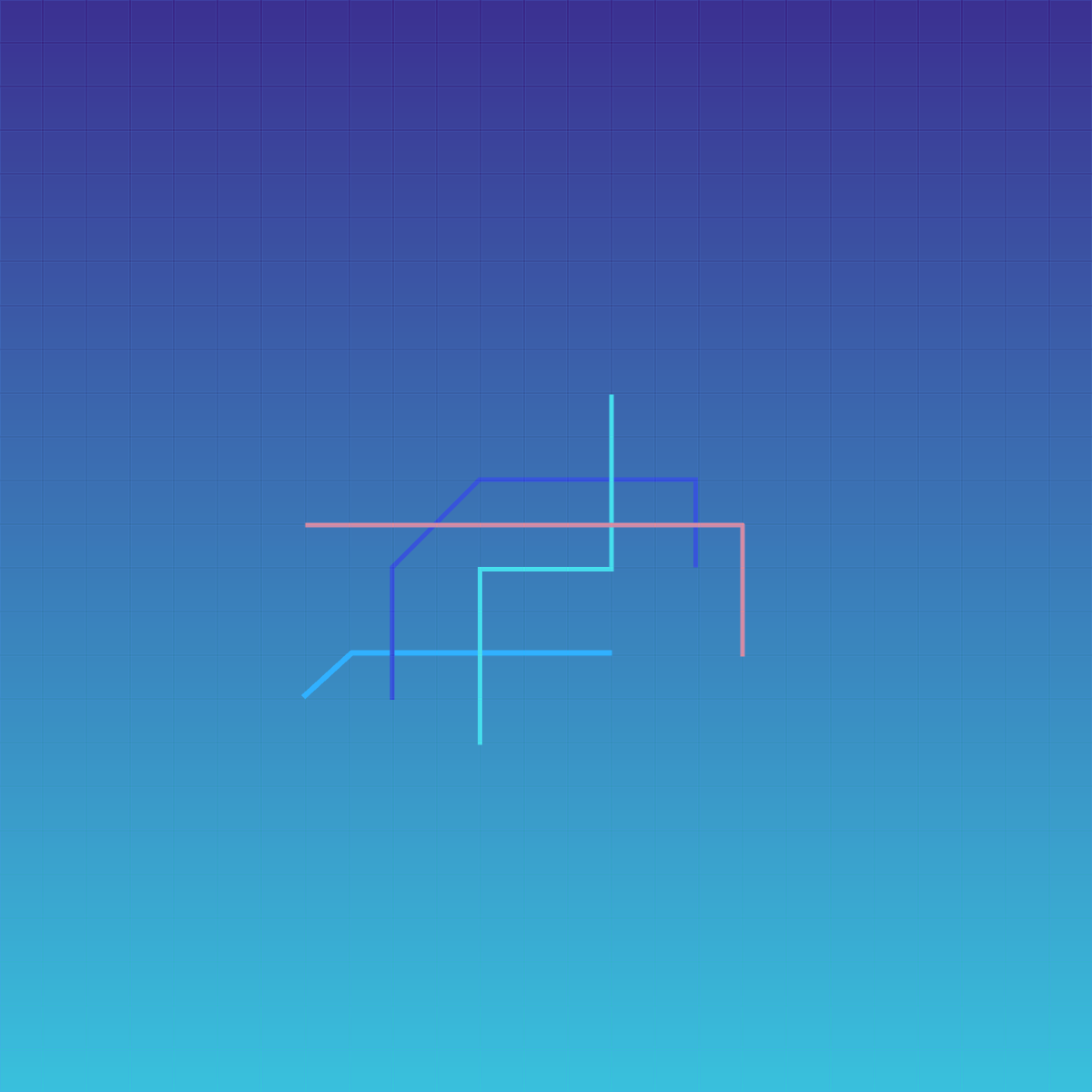

如图：

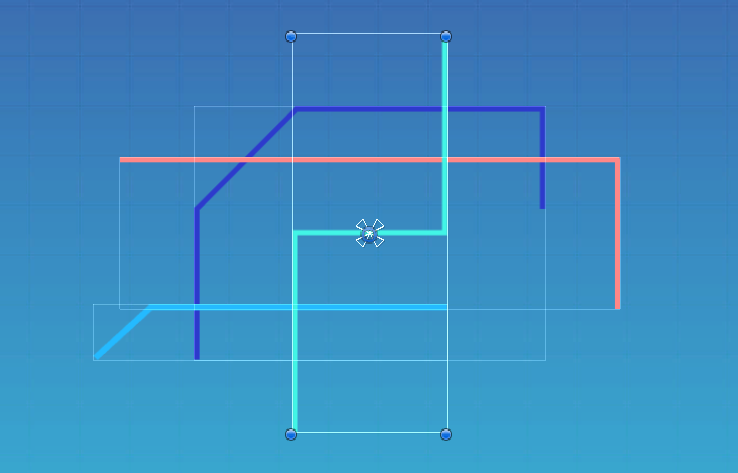

如果想要对图中的每条线做鼠标点击交互，有什么办法吗？（如果对每条线保存成一个图片做鼠标点击交互，不就重叠没办法做了？

解决办法：转载自  Unity UGUI 不规则按钮 响应区域重叠的解决办法_Vitens的博客-CSDN博客

 问题归类为—— Unity UGUI 不规则按钮 响应区域重叠的解决办法

Image组件已经封装好了一个属性alphaHitTestMinimumThreshold：

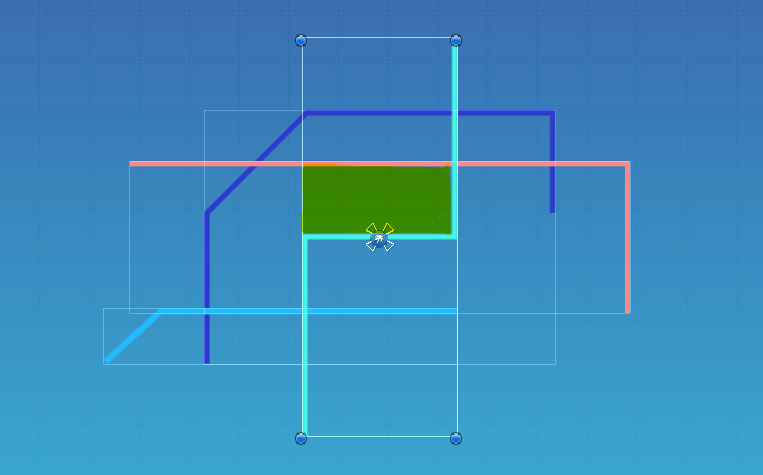

能够被识别点击生效的alpha的最小值，就是指点击到的地方像素点的alpha值如果低于这个阈值，那么认为点击无效，如点击到下列左图中这块区域，因为这里用到的图片透明度都为0，如果这个阈值设为0.2f(比较小的)，那么本次的点击事件将会向下一层传递，当前层不响应，直到发现点击到的地方透明度是大于这个阈值的再进行处理。该示例中这块黄色区域无响应。

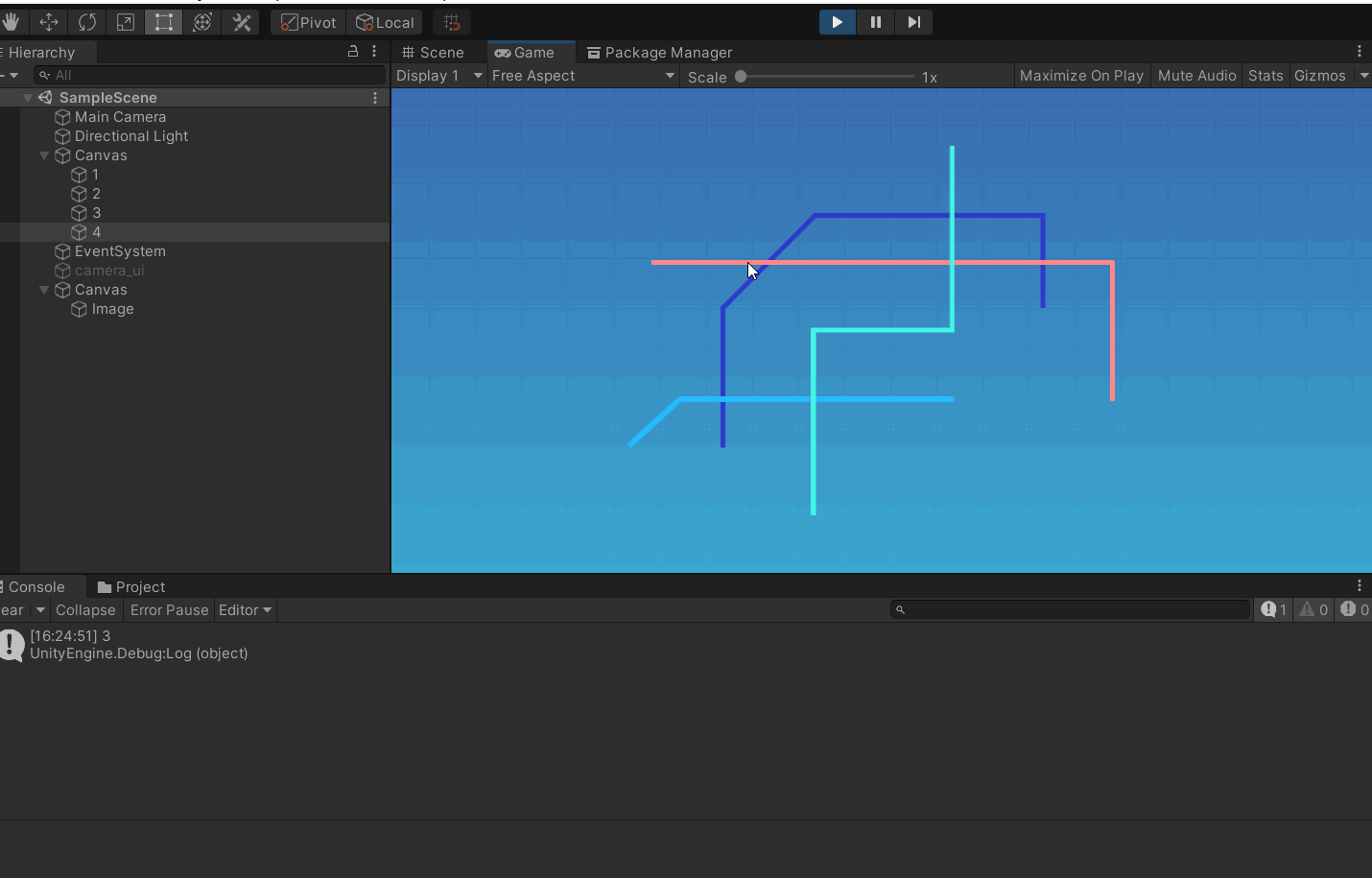

点击单条线段不会互相干扰：



 代码示例：

using UnityEngine;
using UnityEngine.UI;
using UnityEngine.EventSystems;

public class ClickTest : MonoBehaviour,IPointerClickHandler
{
    public void OnPointerClick(PointerEventData eventData)
    {
        Debug.Log(gameObject.name);
    }

    // Use this for initialization
    void Start () {
        GetComponent<Image>().alphaHitTestMinimumThreshold = 0.1f;
    }

	// Update is called once per frame
	void Update () {

	}

}

　摘自： Unity UGUI 不规则按钮 响应区域重叠的解决办法_Vitens的博客-CSDN博客

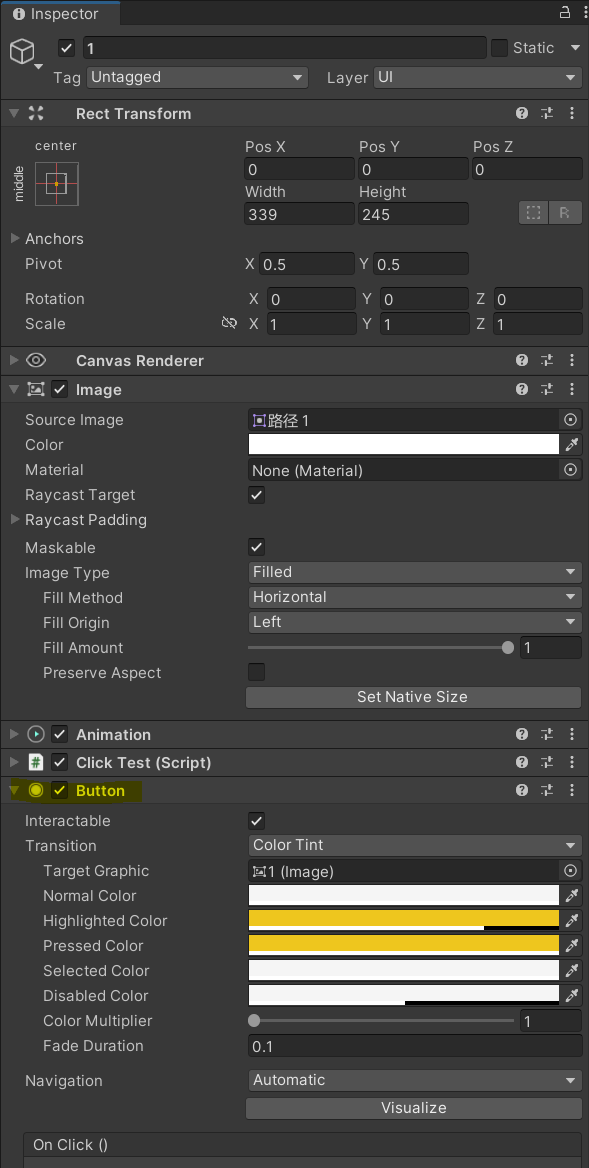

 如果想要实现鼠标悬停在该线段上，产生的高亮效果，可以不用插件，直接给该图片赋上Button组件即可：

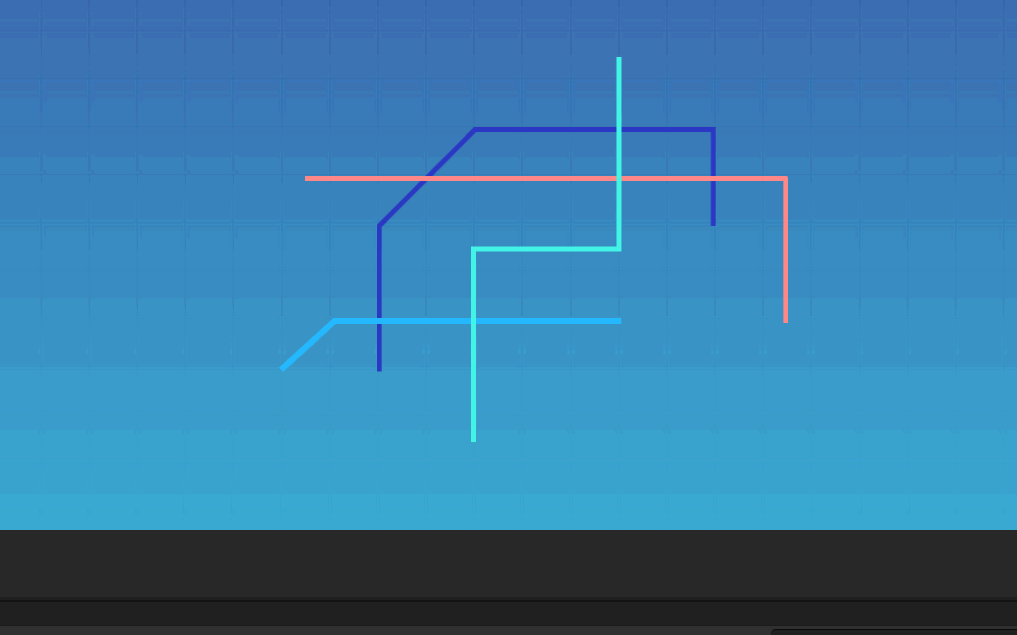

 修改“Highlighted Color”等属性，表示鼠标悬浮在线段上面的高亮颜色，效果如下：
