中间件 | RabbitMq - [AMQP 模型]

@

目录

• §1 全局示意
• §2 依赖

§1 全局示意

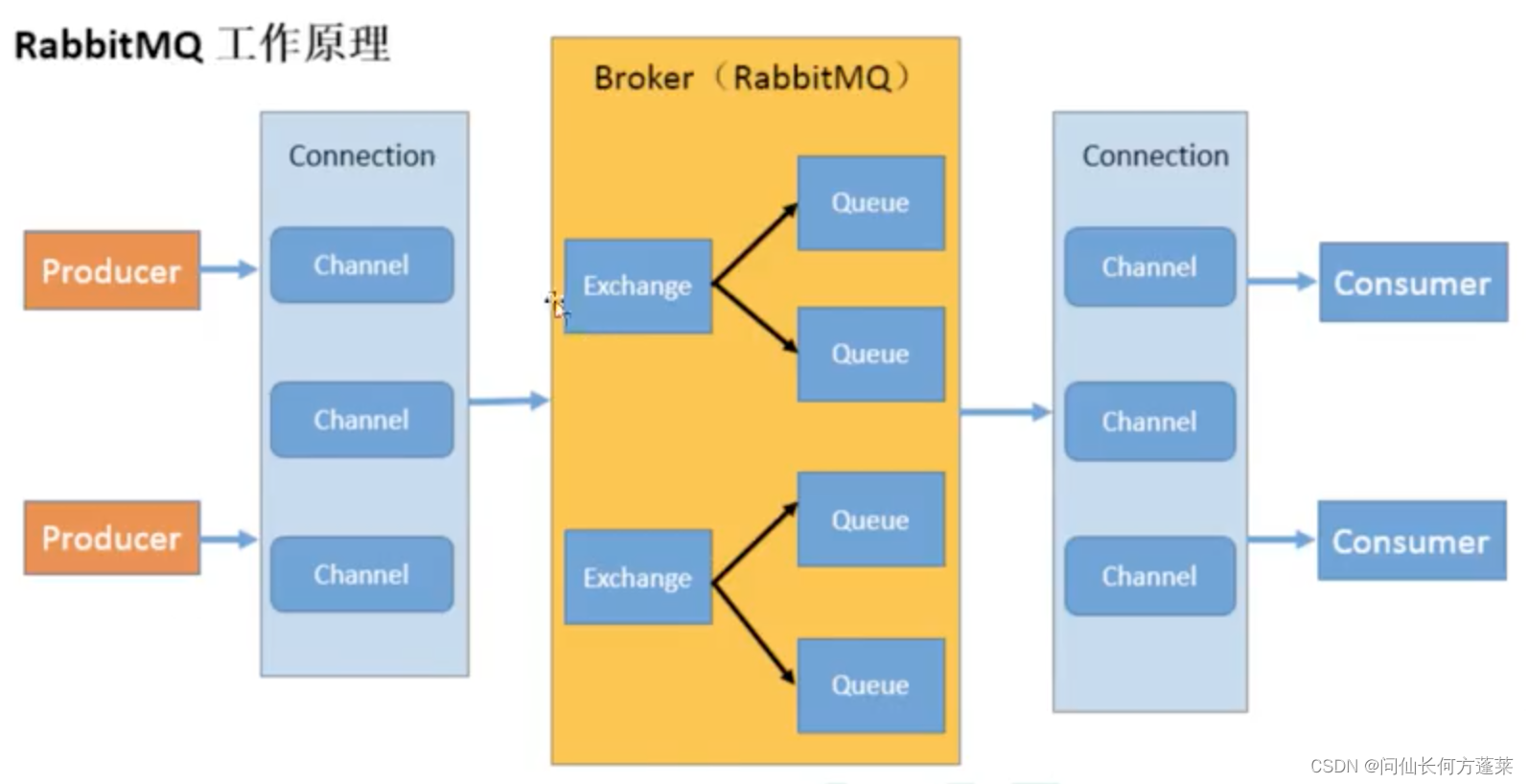

AMQP，即高级消息队列协议（Advanced Message Queuing Protocol），整体架构如下图

• producer 发送消息给 rabbit mq broker
• rabbit mq broker 分发消息给 consumer消费
• producer/consumer 都通过 connection 与 borker 进行连接
  • AMQP 的连接是典型的长连接
  • 底层通过 TCP实现
  • connection 通过 channel 实现多路复用
    • 这是为了防止服务器同一时间维护多个 TCP 长链接，以节省系统资源
• broker 中可能拆分多个 VHost
  • broker 的实际能力都有 VHost 对外提供
  • VHost 可以在单机中隔离多个环境，类似常见的虚拟机
  • 客户端会在连接协商时期确定要连接的 VHost
• broker 中通过 exchange 接受消息
  • 消息的实际存储是由 queue进行的
  • 但 broker 通过 exchange 直接对接 channel
  • exchange 通过 bingding 与具体的 queue 进行绑定
    消息从 producer 发出
    消息共用同一个 connection 由 channel 多路复用的传输
    消息被 exchange 接受
    消息被 exchange 按 bingding 保存到实际的 queue
• 消息会被 consumer 拉取
  • 消息会通过 ack 机制确认拉取成功
  • 被拉取的消息会在 broker 端删除以防止消息重复

§2 依赖
