立创泰山派学习07--串口UART3的收发测试

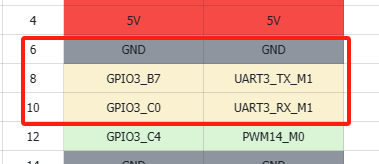

0、开发板断电、使用串口连接开发板的UART3端口(RX与TX交叉连接)

开发板引脚	串口引脚
UART3_TX_M1	RX
UART3_RX_M1	TX
GND	GND

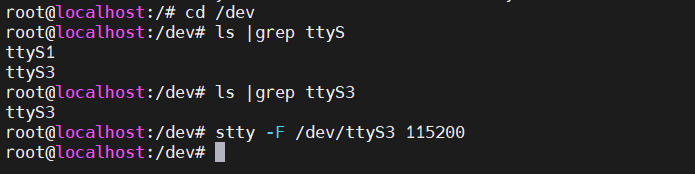

1、使用ADB查询UART3对应的设备节点ttyS3

2、设置ttyS3串口节点的波特率为115200　

　　stty -F /dev/ttyS3 115200

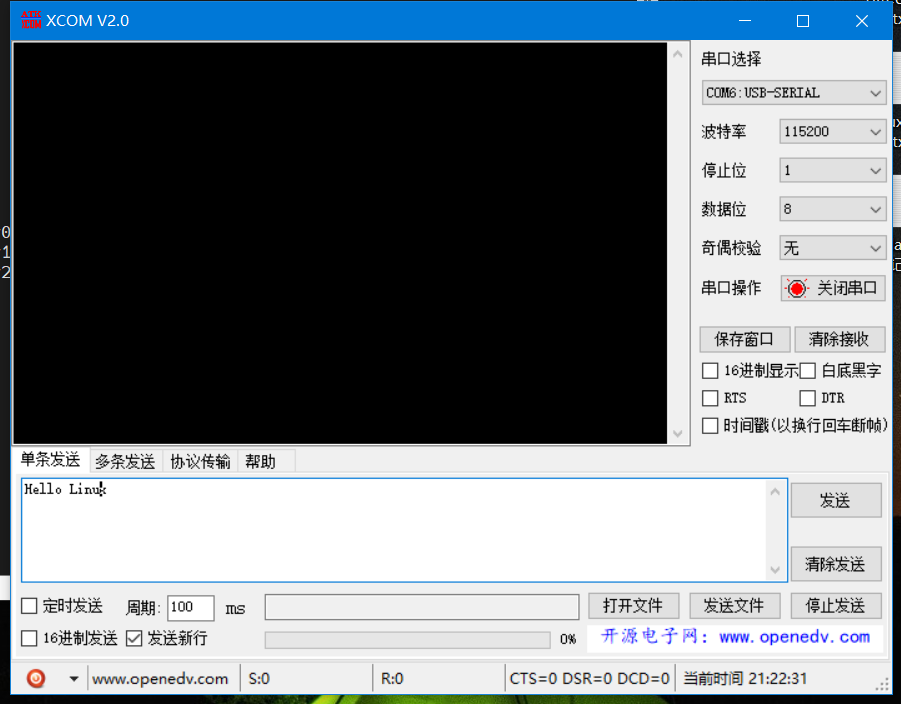

3、win10上打开一个串口工具，选择对应的串口、设备其波特率为115200，8-N-1参数。

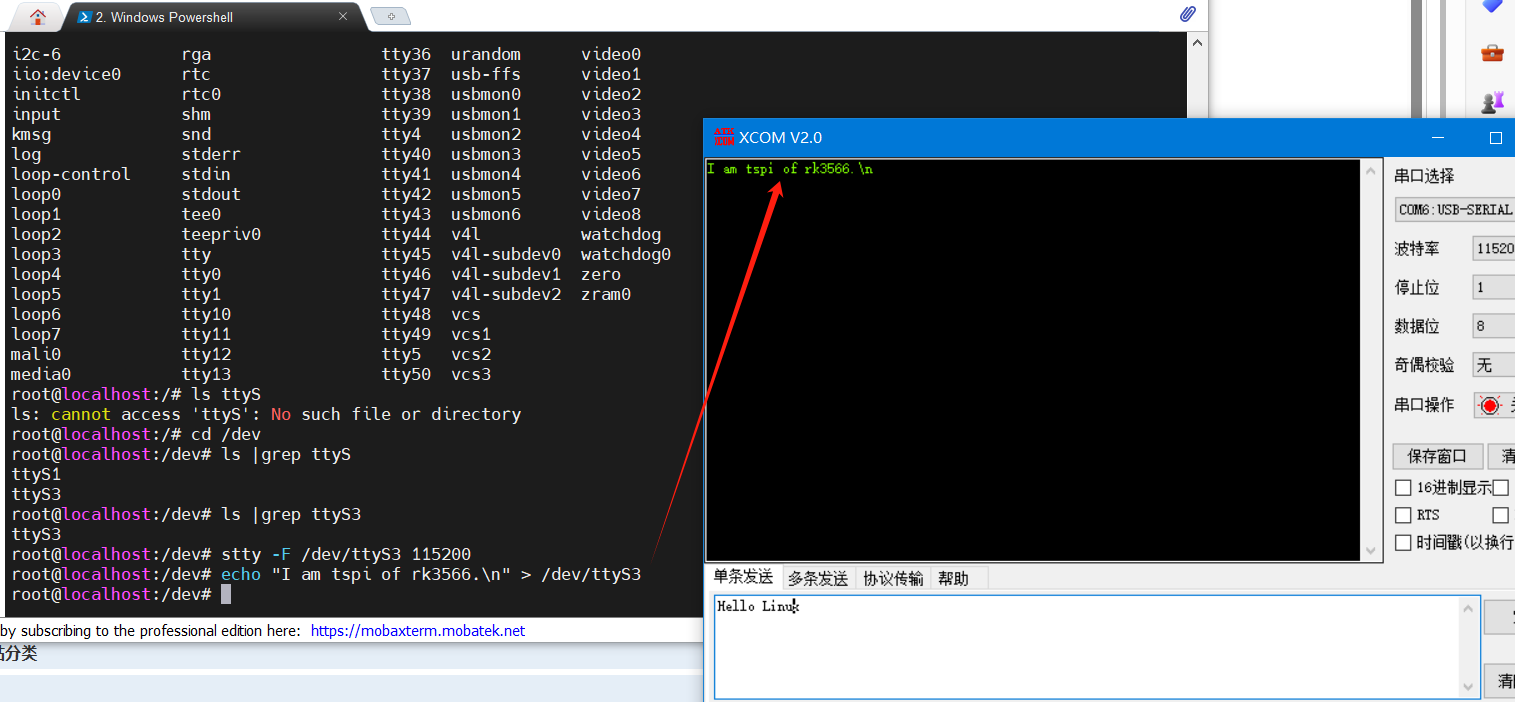

4、开发板发送数据到win10 的串口工具

　　echo "I am tspi of rk3566.\n" > /dev/ttyS3

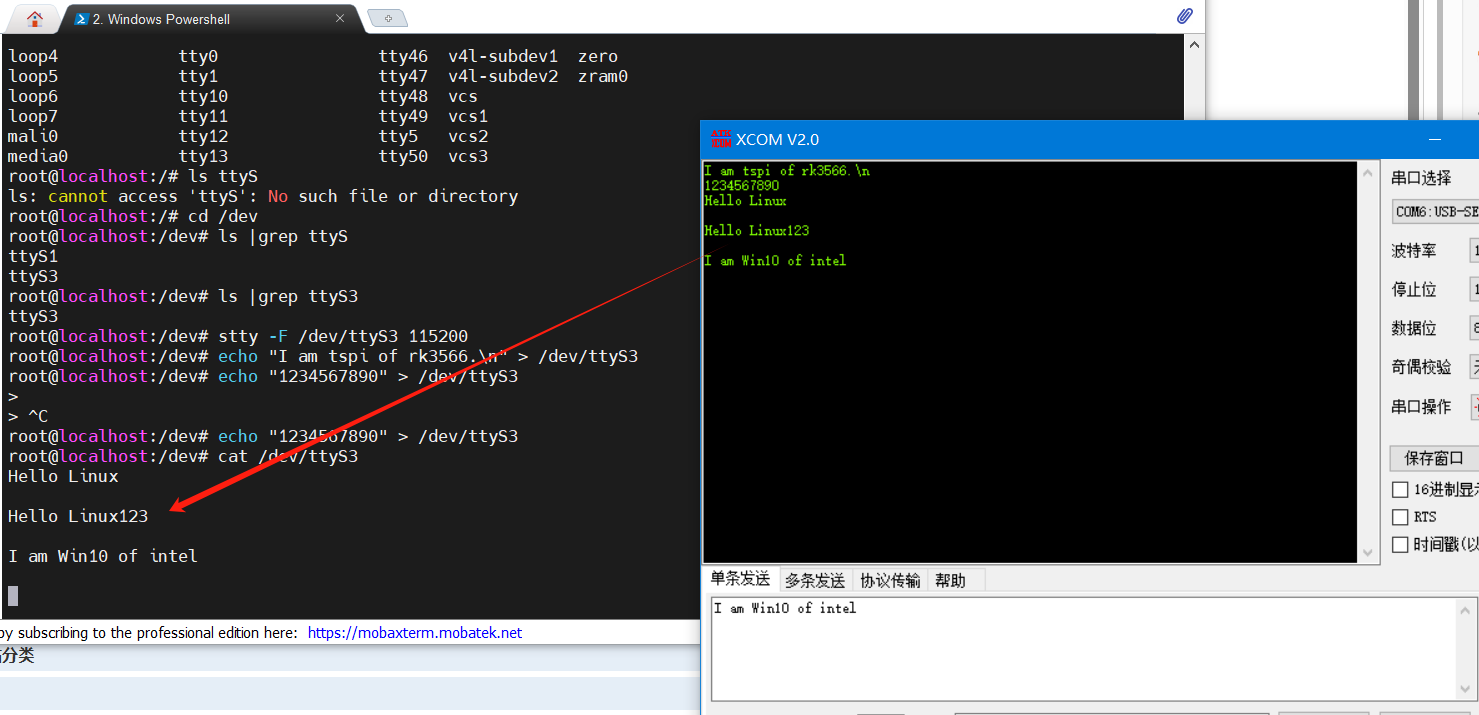

5、开发板等待接收win10发送的数据

　　cat /dev/ttyS3



6、退出接收 "Ctrl+C"
