通信从机
一.我的做法
一些注意事项：
1.由于循环队列是自己写的，所以线程优先级我最后设置的是发送>处理>接收，防止数据发一半队列被更改
2.为了防止最后输出奇怪的东西，最好输出前多加一些判断（比如是否为0之类的），可以冗余一点但不要发错
3.由于只需要最新的数据，每次使用循环队列时让front指向tail-16的位置，但是需要判断是否有16个数据以及这16个数据是否符合要求，如果不符合要求就再往前跳16个字节，但是记得判断是否有这么些数据。
4.刚开始我对队列的长度进行判断，如果不是16的倍数就重置队列，但是后来发现由于线程定时1ms比较长，几乎肯定会有不合格的长度，所以后来改成了进入队列时判断，这个是我神志不清了
5.记得判断长度为0的情况
6.缓冲区可以弄大一些，会减少len_err的出现频率
7.出队时记得不要只让校验的地方出队，要把十六个字节全部出队
二.分析代码
1.RTT版本
// 接收数据处理结构体
typedef struct
{
// 串口句柄
rt_device_t huart;
// 用于标记数据是否更新
uint8_t Data_Is_Refreshed;
// 缓冲数组
uint8_t Rx_Buffer[BUFFER_LENGTH][16];
// 本次接收了多少个字节
uint16_t Rece_Size;
// 最新数据的位置
uint8_t Place_Now;
// 最新有效数据的位置
uint8_t Place_Right;
// 长度错误计数
uint32_t Error_Len;
// 和校验错误计数
uint32_t Error_Sum;
// 正确个数
uint32_t Right_Num;
// 数据个数
uint32_t Rece_Num;
} Rx_Handle_t;
核心是对于这个结构体进行操作
一个注意的地方是place_now的类型是uint8，也就是在加一的过程中可以自动溢出，省去了取模的操作
// 接收数据帧
typedef __packed struct
{
uint32_t random;
uint32_t tick;
uint32_t sum;
uint32_t data;
} RxData_Frame_t;
另一个比较巧妙的地方是上面这个结构体，在读取数据的线程中使用它的地址可以快速转换得到对应的数据
核心代码是这个
data_frame = (RxData_Frame_t *)(&rx_buffer->Rx_Buffer[rx_buffer->Place_Now][0]);
/* 接收数据回调函数 */
static rt_err_t uart1_rx_ind(rt_device_t dev, rt_size_t size)
{
Rx_Handle[0].Rece_Size = size;
Rx_Handle[0].Rece_Num++;
Rx_Handle[0].Data_Is_Refreshed = 1;
rt_sem_release(&Rx_Sem);
return RT_EOK;
}
这里一个比较关键的地方是设置了标志位refreshed，用来表示是否传输了新的数据，在下面会用到
有了上述的工具，接收数据就很简单了，按照和校验的定义进行操作就可以

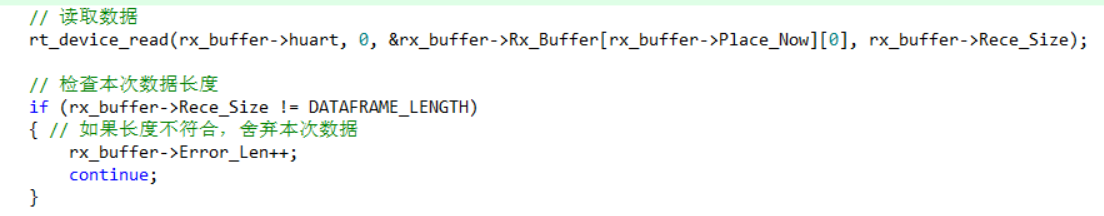

值得注意的一点是在下面这个位置
一定要先读取数据再对长度进行判断，否则我猜测会造成串口数据的阻塞
发送端同样是用的类似的结构体
typedef struct
{
uint32_t random_0;
uint32_t random_1;
uint32_t tick_0;
uint32_t tick_1;
uint32_t sum;
} TxData_Frame_t;
不同的是，在数据发送上面，这份代码用了定时器而非线程，这样的好处一是防止了复杂的线程调度，二是可以实现小于1ms的周期性发送，拉高频率，如果用线程定时器最高就只能拉到1khz
在我的方法中，用了四个线程，两个接收一个处理一个发送，在线程调度上要求比较高，但是这份代码只用了两个线程，一个接受一个处理，就没有这样的问题。我在接收数据时使用了消息队列，然后又放到循环队列，可能会造成效率的下降，而且循环队列对于每一个uint8都单独存储，不如直接用二维数组，可以把16次操作变成1次
2.RTT+HAL版本
相对于RTT版本的代码来说，答题思路是一样的，只是把rtt的驱动换成了hal库，比如用hal库开启dma，使用串口等
3.HAL库移植
0.更新hal库
大概有两种方式，一种是正常的，一种是不太正常但是也能用的（
只说正常的吧
RTT的HAL库是并不是调用cubemx生成的，而是这个路径下的：

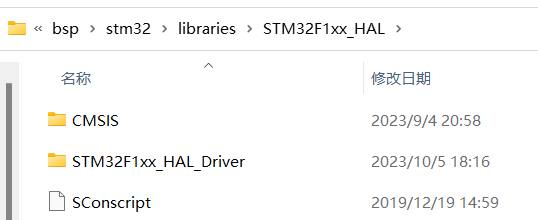

rt-thread-4.0.2\bsp\stm32\libraries\STM32F1xx_HAL
因此我们需要把这个路径下的文件进行更新
0.1

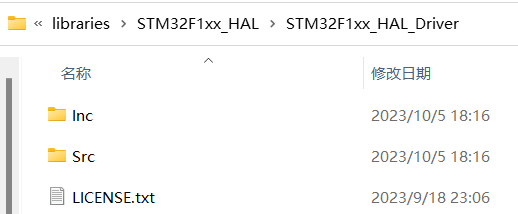

先对rt-thread-4.0.2\bsp\stm32\libraries\STM32F1xx_HAL\STM32F1xx_HAL_Driver这个路径下的.c和.h文件进行更新
替换的文件在这里面：rt-thread-4.0.2\bsp!RM_STM32F103ZET6RTT hal\stm32f10x\board\CubeMX_Config\Drivers\STM32F1xx_HAL_Driver（就是自己建的bsp中cubemx生成的driver文件夹内）
之前在bsp学习过程中，我是把inc和src文件夹单独拿出来，然后删掉剩余文件夹。这样做的合理性是该文件夹中剩余的文件都不会被使用，rtt调用的库在rt-thread-4.0.2\bsp\stm32\libraries中。而当我们需要更新的时候，自然就需要生成的驱动，所以之后可以保留剩余的文件夹，防止不时之需
0.2
如果只进行上面一步的话，会报undefined symbol的错，原因是CMSIS中的.h文件没有更新
此时需要对下面的路径中.h文件进行更新：
rt-thread-4.0.2\bsp\stm32\libraries\STM32F1xx_HAL\CMSIS\Device\ST\STM32F1xx\Include
替换的文件路径如下：
rt-thread-4.0.2\bsp!RM_STM32F103ZET6RTT hal\stm32f10x\board\CubeMX_Config\Drivers\CMSIS\Device\ST\STM32F1xx\Include
1.修改menuconfig
首先要使用env工具进行修改
相对于原始的来说，有以下地方需要改动

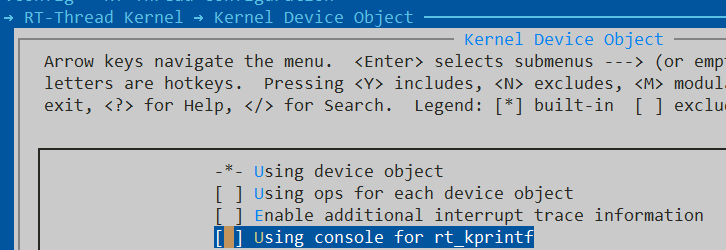

关系统串口

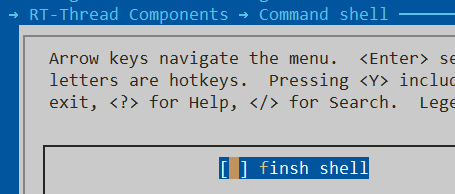

关命令控制台
关驱动，用硬件定时器

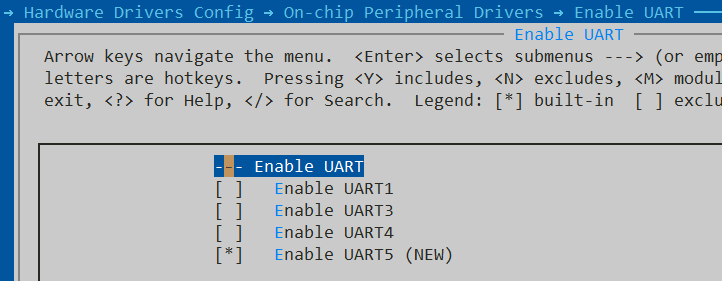

关闭需要用到的串口，开启一个其他串口（因为rtt要求至少启用一个串口）
2.移植驱动层

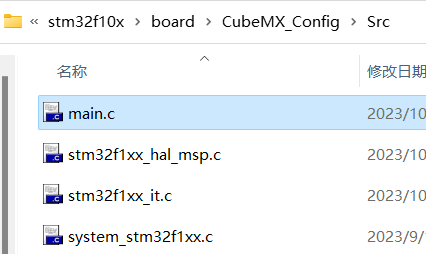

之后在cubemx生成的文件夹中找到main.c，移植里面的函数放到驱动层（一般来说有不同的模块，比如uart和tim，可以分到不同的drv_xxx文件中）
我这里就是模仿学长的代码建立了三个驱动层的.c和.h文件，分别把上面main.c中的不同模块放入不同文件
3.解决Error_Handler问题：
#include "drv_HAL_Main.h"
#include "stm32f1xx_hal.h"
/**
* @brief This function is executed in case of error occurrence.
* @retval None
*/
void Error_Handler(void)
{
/* USER CODE BEGIN Error_Handler_Debug */
/* User can add his own implementation to report the HAL error return state */
__disable_irq();
while (1)
{
}
/* USER CODE END Error_Handler_Debug */
}
#ifndef __DRV_HAL_MAIN_H__
#define __DRV_HAL_MAIN_H__
void Error_Handler(void);
#endif
建立这两个文件，然后把每一个驱动层的.c文件都include一下

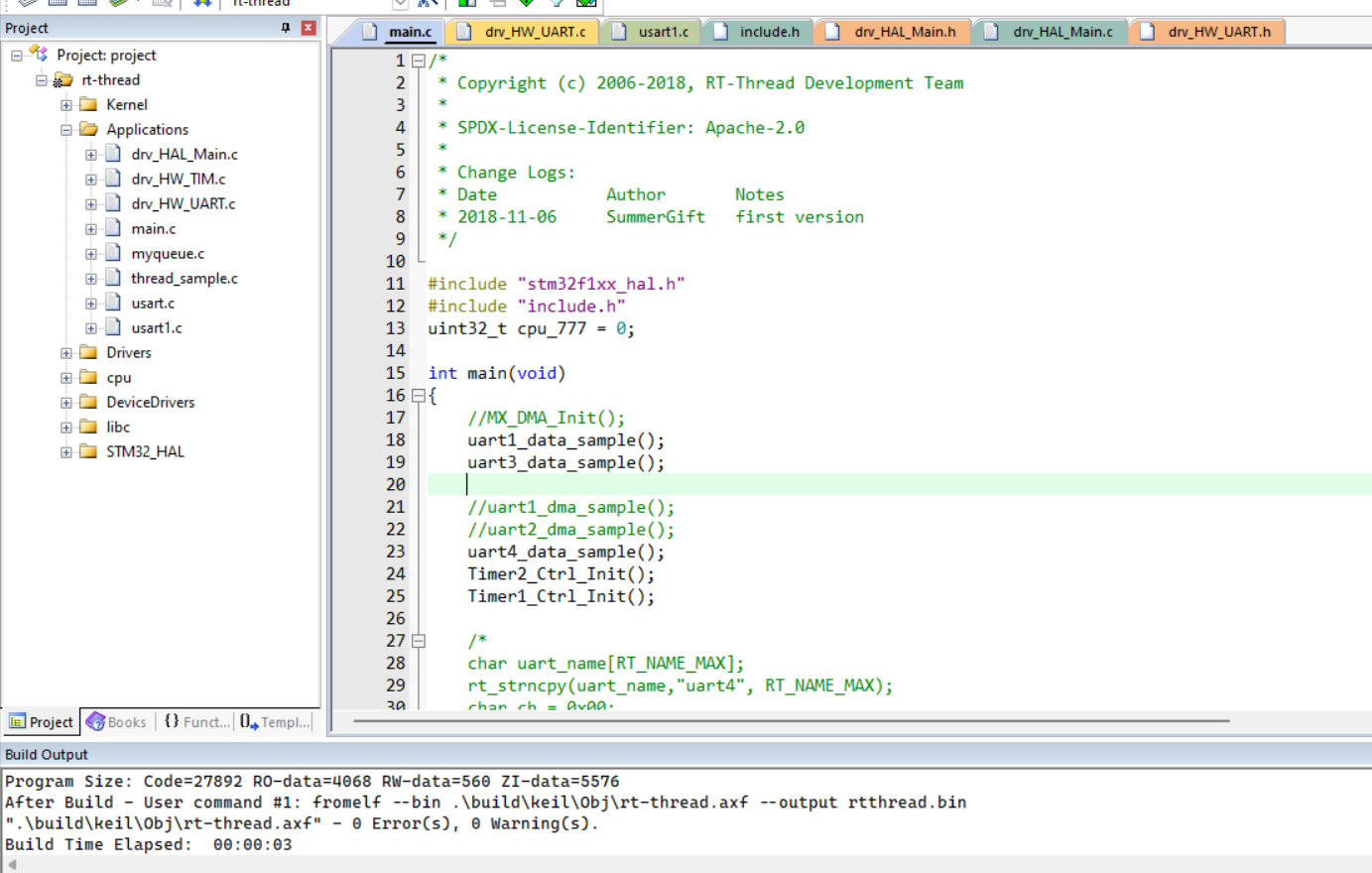

4.编译通过
移植完之后：
