CAN的基本信息

CAN总线是一种用于在不同的ECU（电子控制单元）之间传输数据的线，CAN总线协议是一种ISO 国际标准化的串行通信协议，有 ISO-11898 和 ISO-11519两个系列。其定义有：

• ISO-11898 定义了通信速率为 125 kbps ~1Mbps 的高速 CAN 通信标准，属于闭环总线，传输速率可达1Mbps，总线长度 ≤ 40米
• ISO11519 定义了通信速率为 10～125 kbps 的低速 CAN 通信标准，属于开环总线，传输速率为40kbps时，总线长度可达1000米

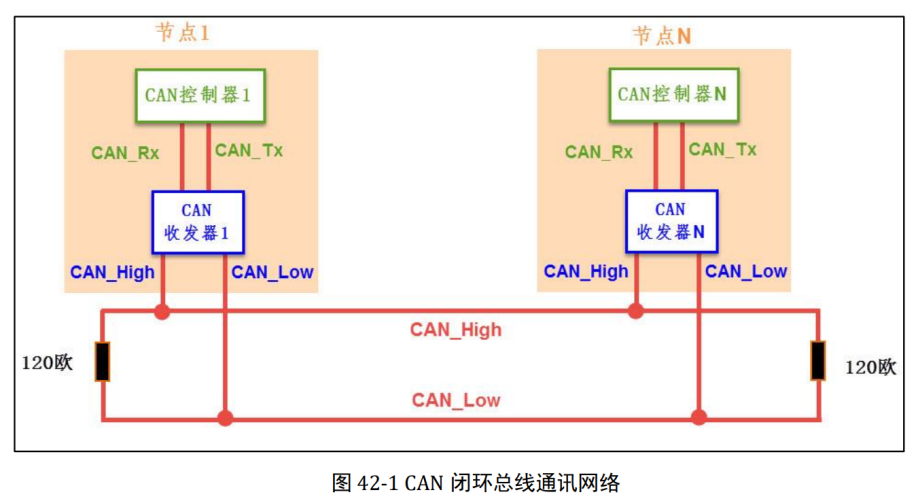

can通过两条通信线（双绞线）产生的电压差传输数据，一个CAN网络里的所有节点都挂在这两条通信线上，使用差分信号半双工通信。

CAN总线上，信号表现为电压形式，通过CAN_H和CAN_L线上的电位差来表示CAN信号，分为显性电平(dominant)和隐性电平(recessive)两种类型。其中显性电平规定为逻辑0，隐性电平则为逻辑1。

CAN 收发器的作用是把 CAN 控制器的 TTL 电平信号转换成差分信号(或者相反)。

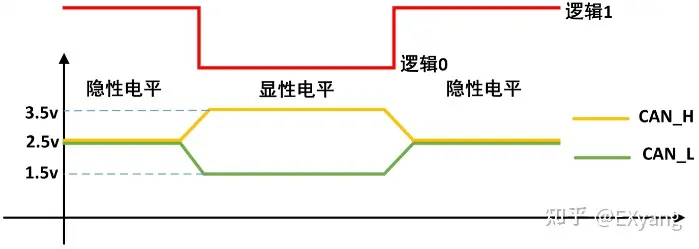

我们现在通常使用的CAN2.0，都是使用高速CAN标准，其物理层电平如图：

• CAN_H-CAN_L < 0.5V 时候为隐性的，逻辑信号表现为"逻辑1"- 高电平。
• CAN_H-CAN_L > 0.9V 时候为显性的，逻辑信号表现为"逻辑0"- 低电平。

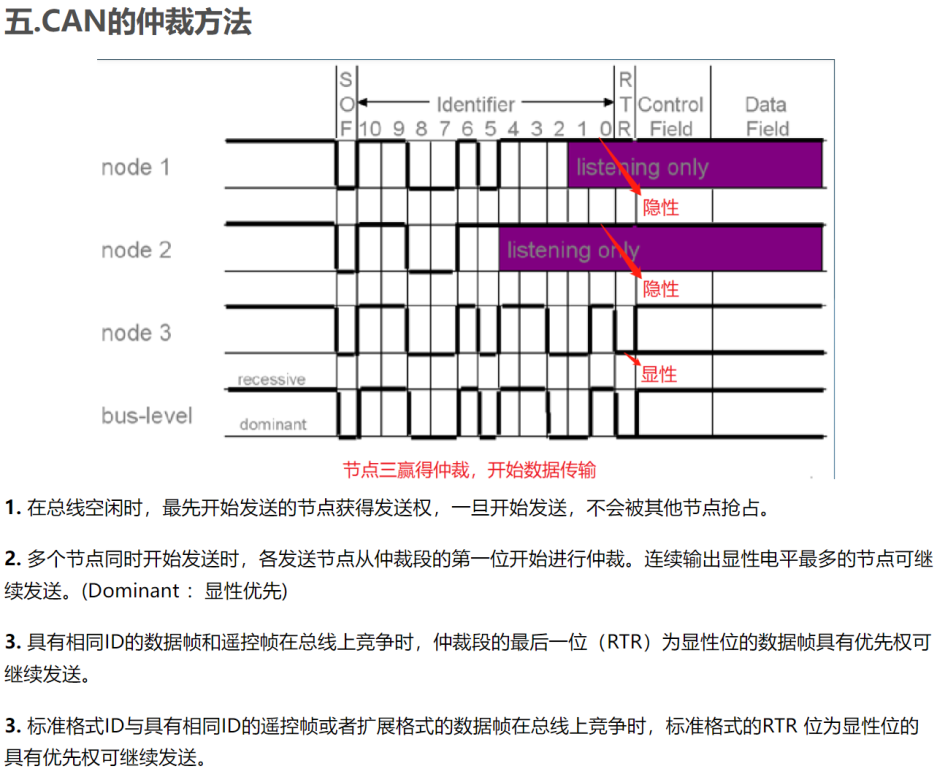

CAN总线在电平传输上，具有仲裁判断逻辑，优先级为：显性（低电平）>隐形（高电平）！

在理解CAN总线传输的整个过程中，主要就是清楚这一规则在传输时的灵活运用，并定义的各种帧形式。

相对于其他，can通信有点有： 抗干扰能力强，能有效抑制它对外部的电磁干扰， 时序定位精确

CAN的数据格式

每一个节点都可以主动发送帧。(帧是CAN协议规定的发送或接收的单位) 。帧由段组成，段由二进制位组成。

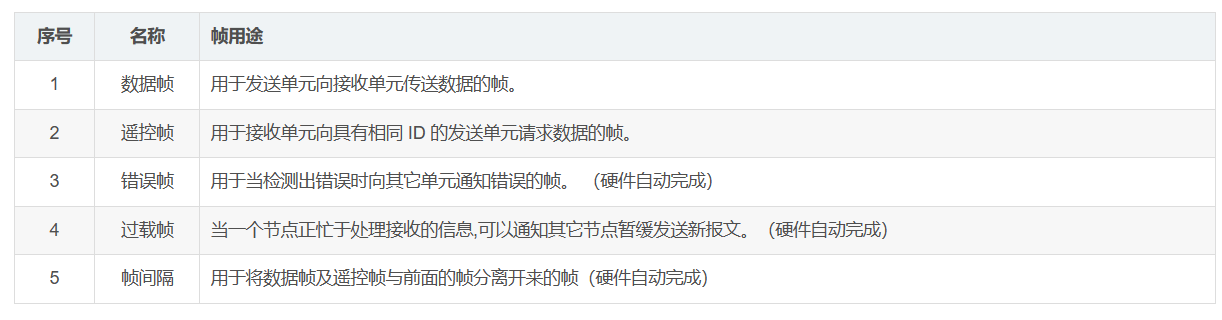

帧的种类有很多，其中错误帧、过载帧、帧间隔都是由硬件完成的，没有办法用软件来控制。对于一般使用者来说，只需要掌握数据帧与遥控帧。数据帧和遥控帧有标准格式与扩展格式。标准格式有11位标识符，扩展格式有29位标识符。

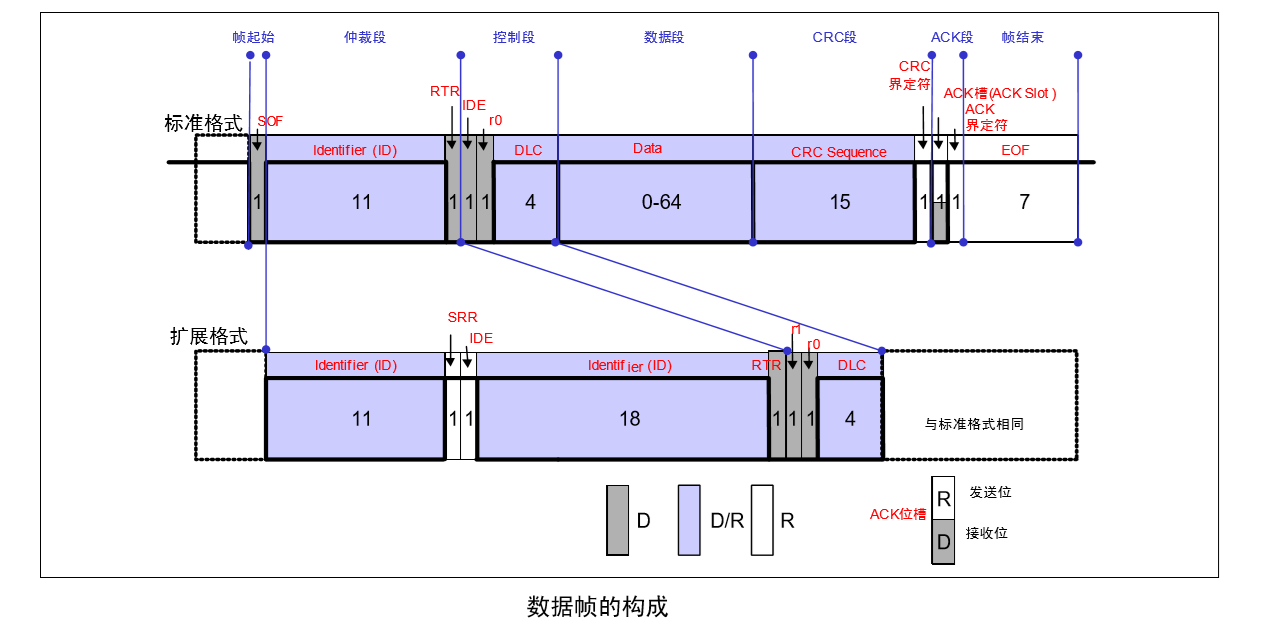

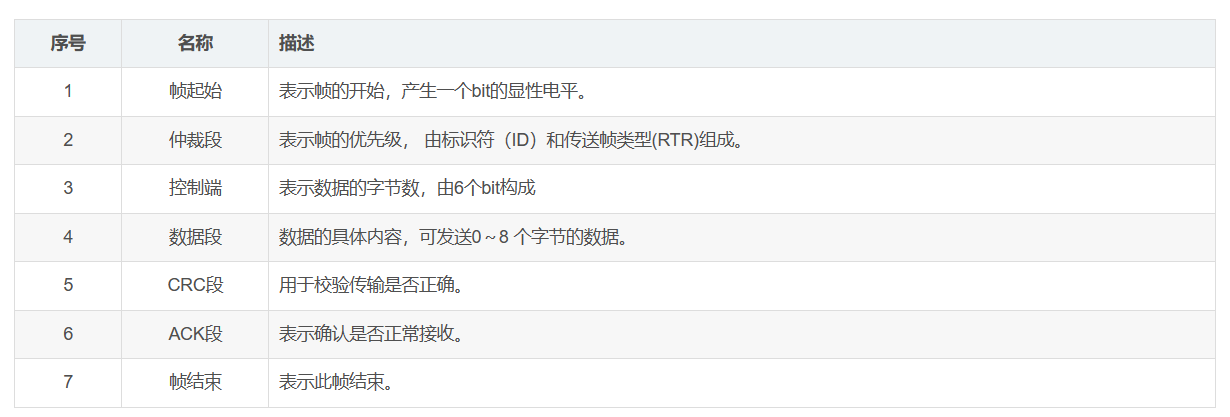

数据帧的构成

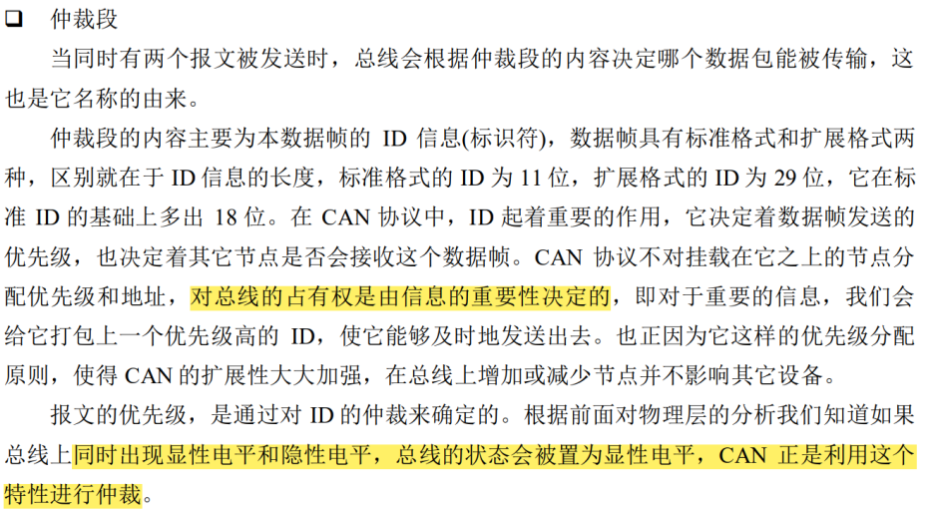

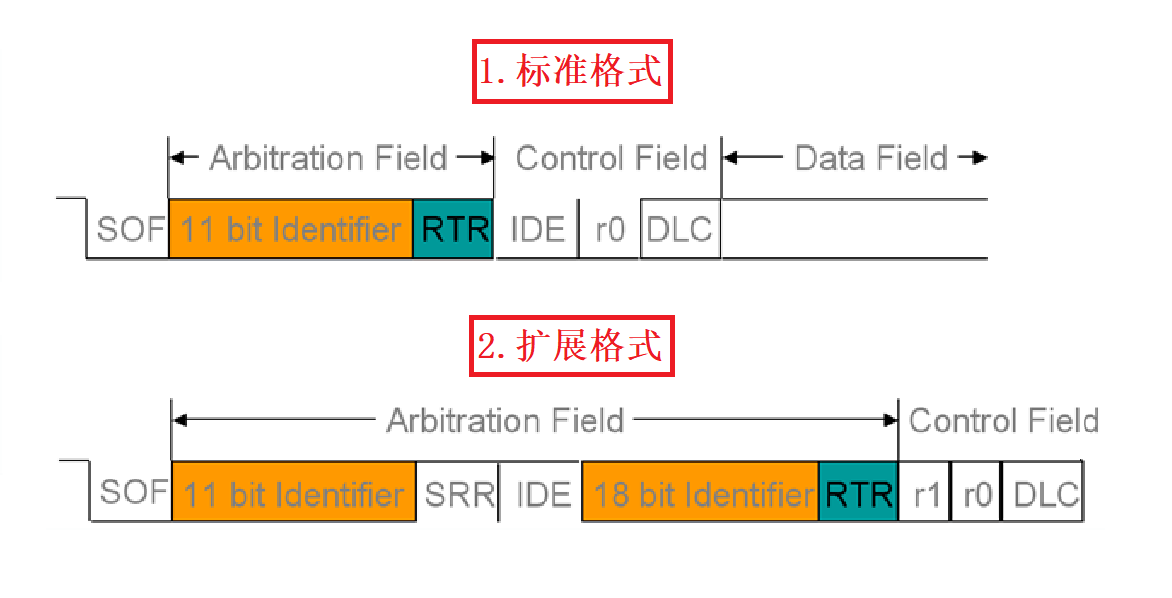

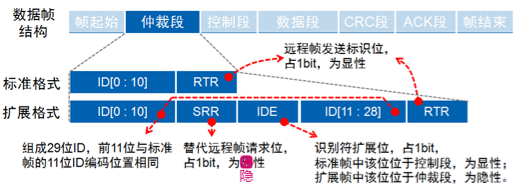

仲裁段：
