games101学习:shading (着色) 1 (lllumination,Shading and Graphics Pipeline)

今天要学习的东西是
可见性问题：Z-buffering（解决距离相机远近的图像重叠的正确性）
shading(着色)：解决方法 & 如何分析光照 & 现代硬件图形管线。

如果一张图里面有多个物体，每个距离摄像机的远近不同，如何正确处理遮盖关系？
解决方法：先从z远往近写进去framebuff（画家算法）。但这样也没办法完全消除遮盖关系，而且也浪费算力。

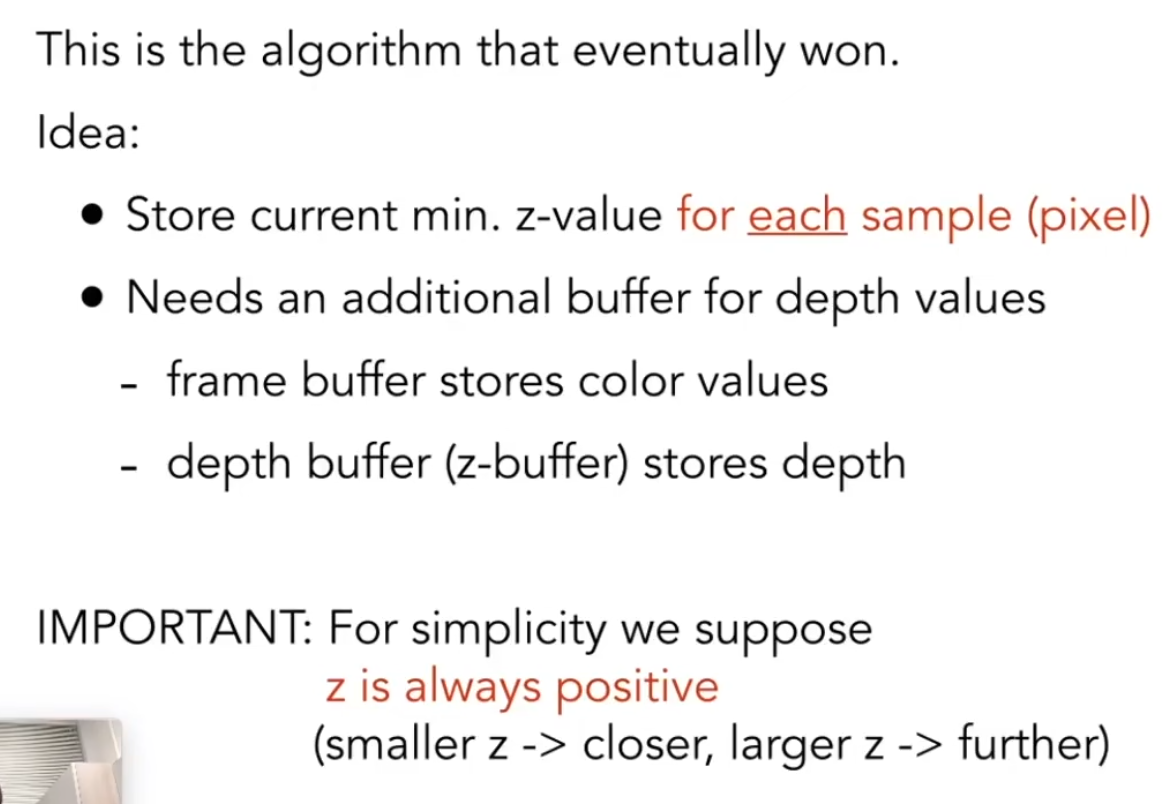

现代人常用的叫做Z-Buffer

越远越白，越近越黑（右边）

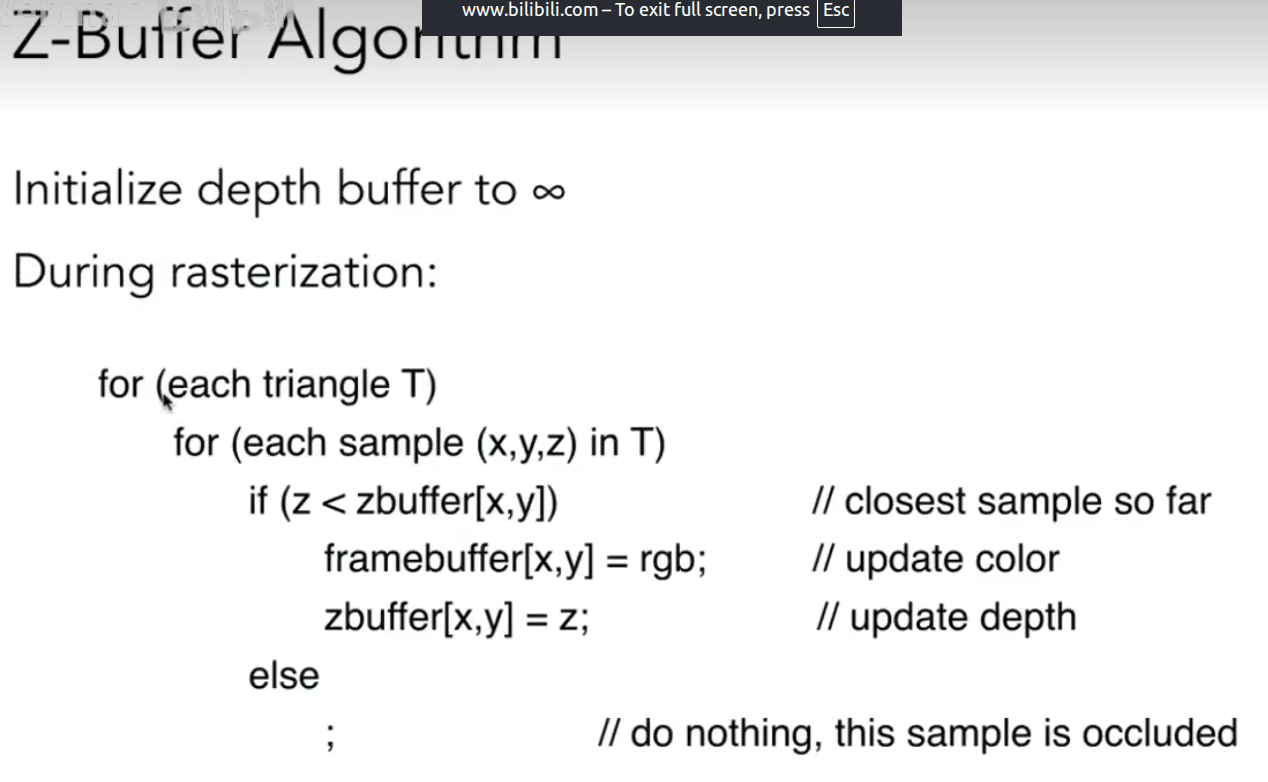

算法

1.首先初始化深度缓存区的数据为无穷大
2.对于一个任意的三角形，如果z值小于【x，y】坐标的zbuffer，就将像素信息写道framebuffer中，且将该z值写入zbuffer中。

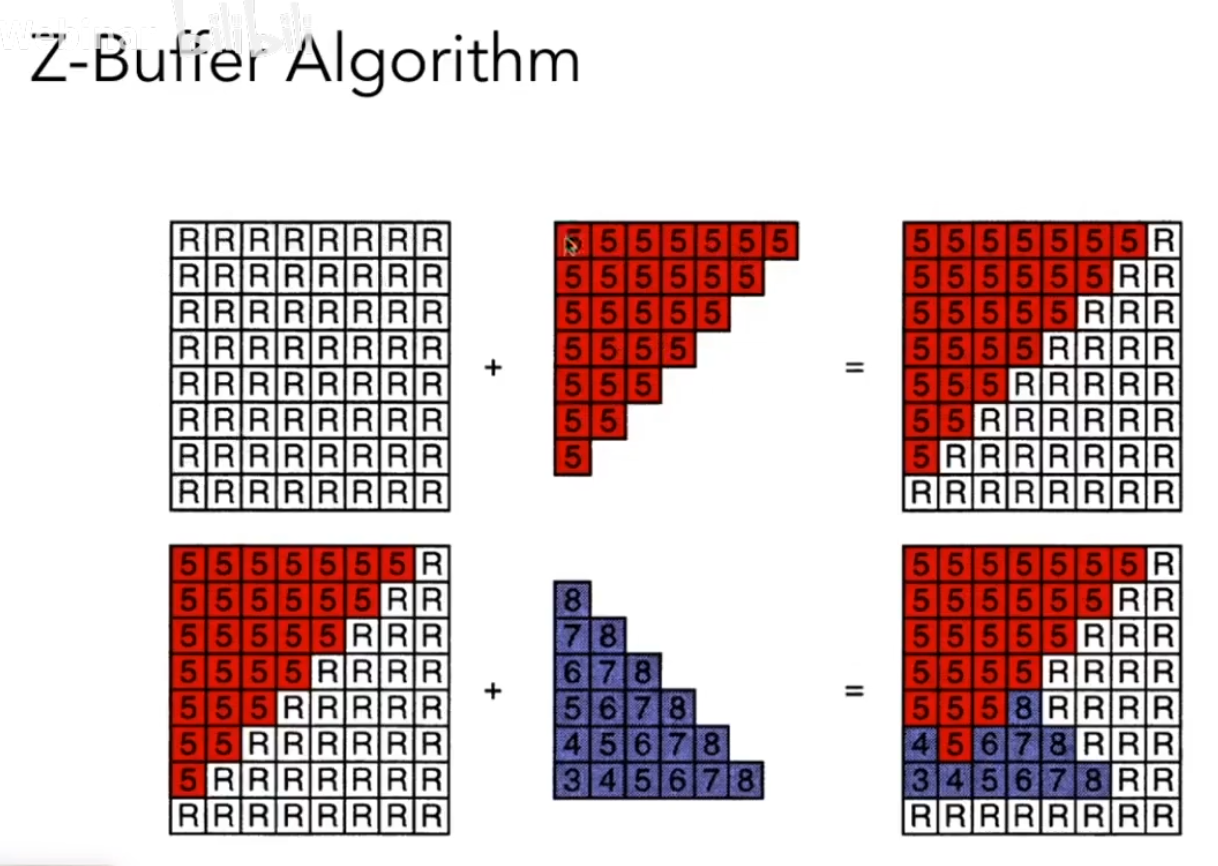

大概是这么理解。R代表无穷大。在c++中代表FLT_MAX这个数

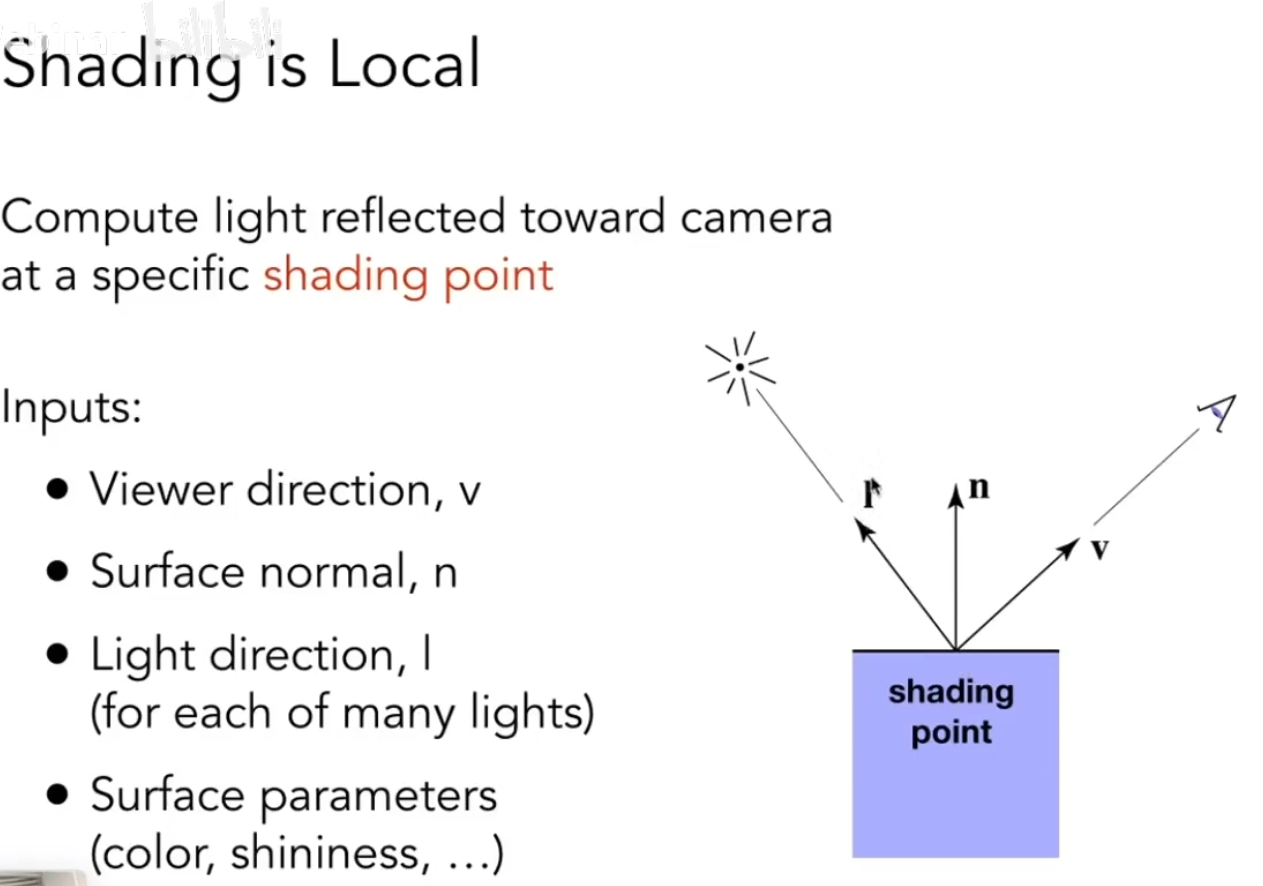

着色的定义：引入了由于光源导致的亮暗颜色深浅的问题。

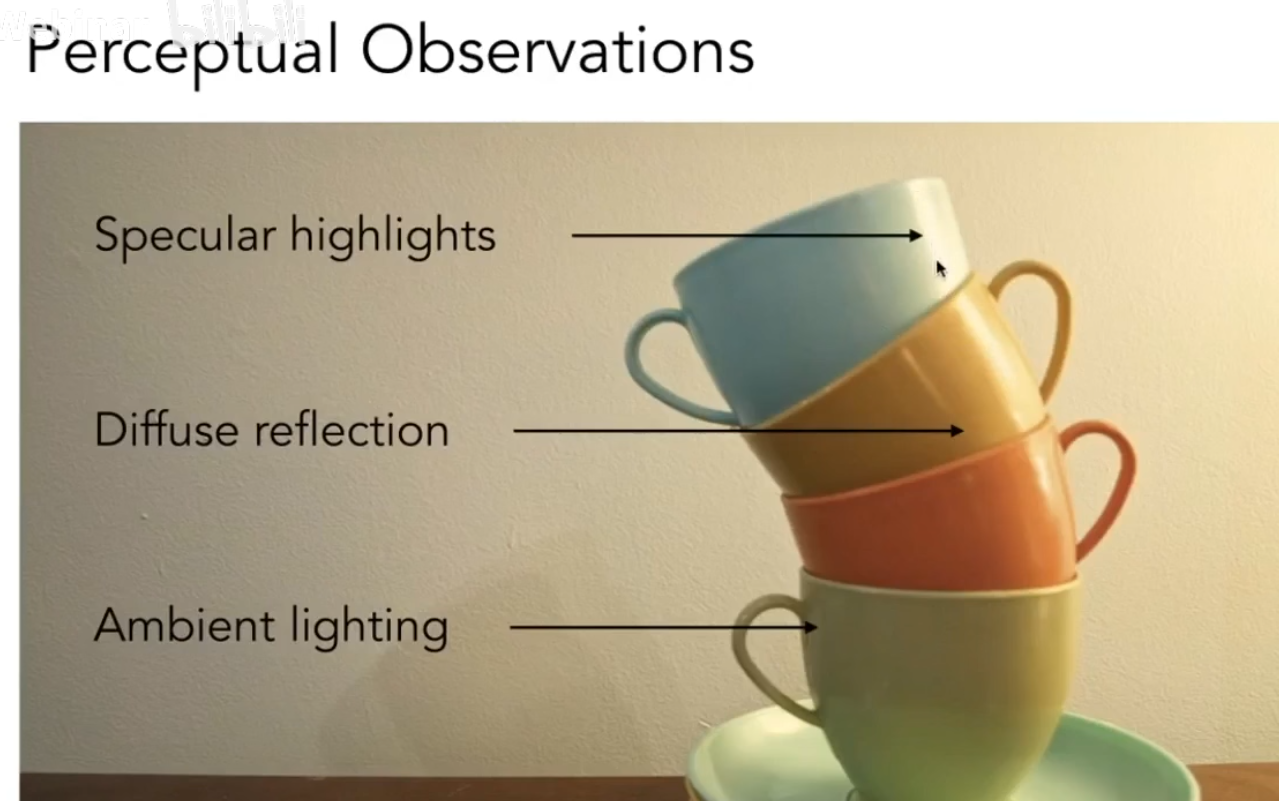

一个简单的着色模型：Blinn-Phong Reflectance Model
Specular highlights 高光
Diffuse reflection 漫反射
Ambient lighting 间接光照

表面参数，有颜色和光滑程度。

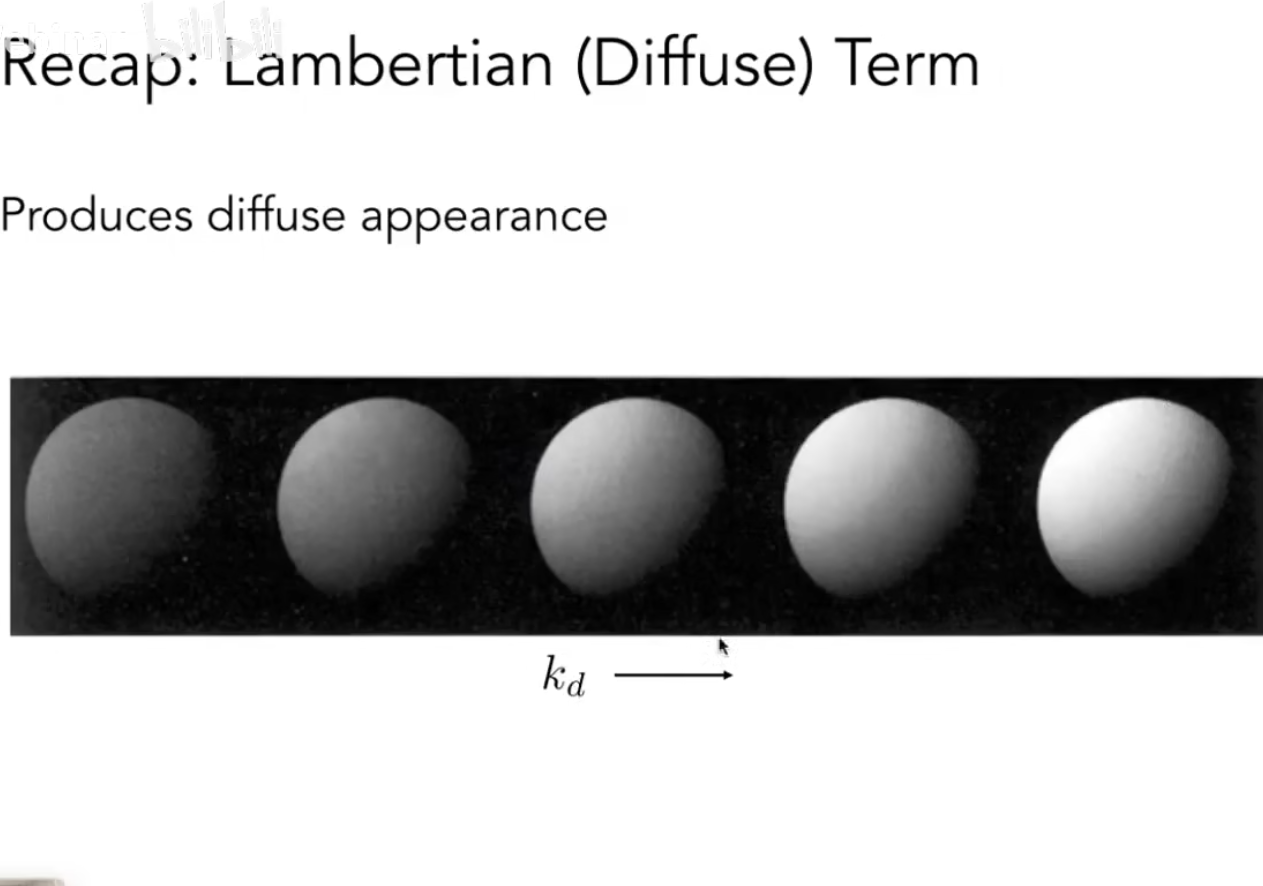

漫反射，当有光线射来，光线会均匀的向四周射走，这种叫做漫反射。

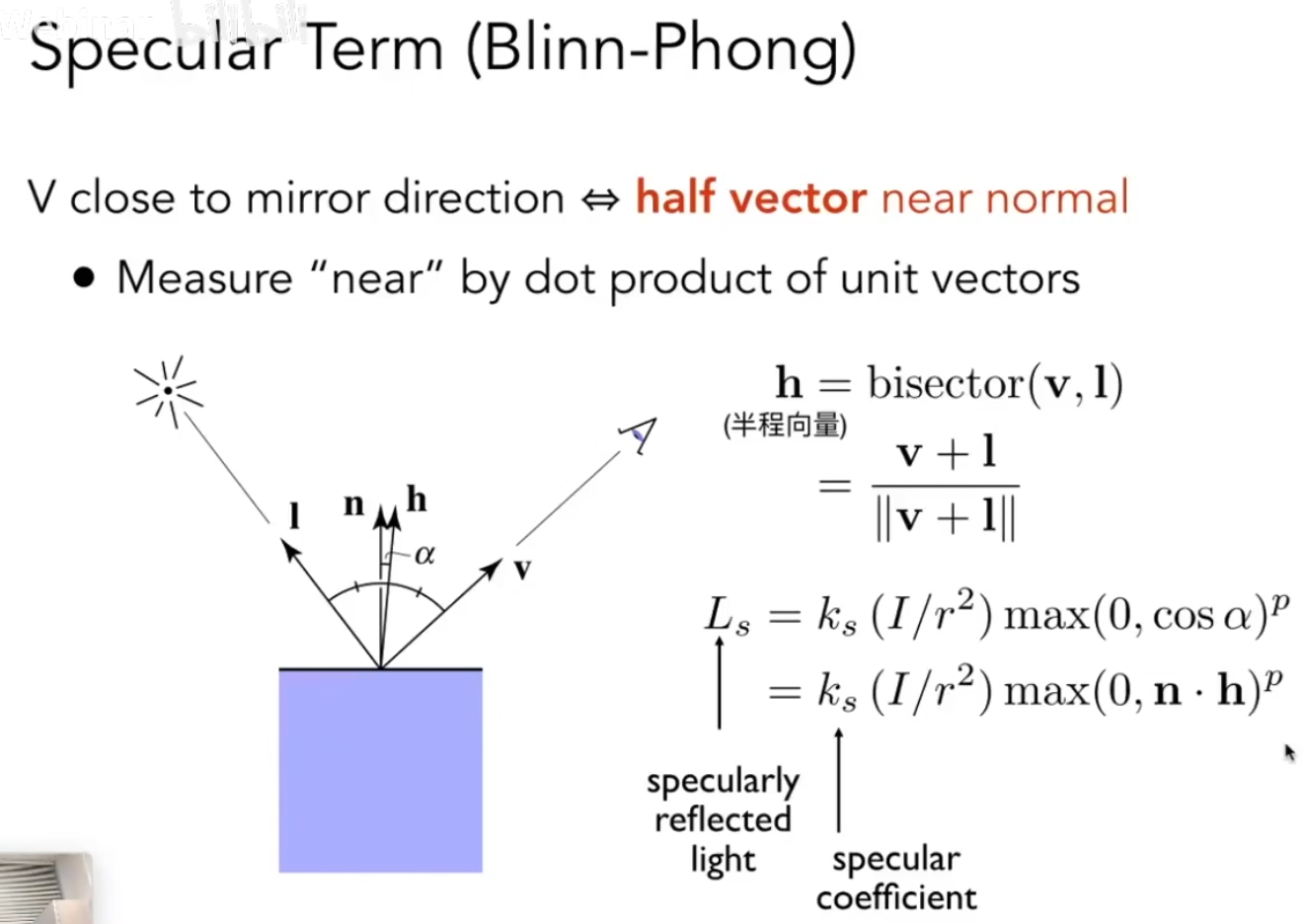

高光：Blinn-Phong解决高光问题

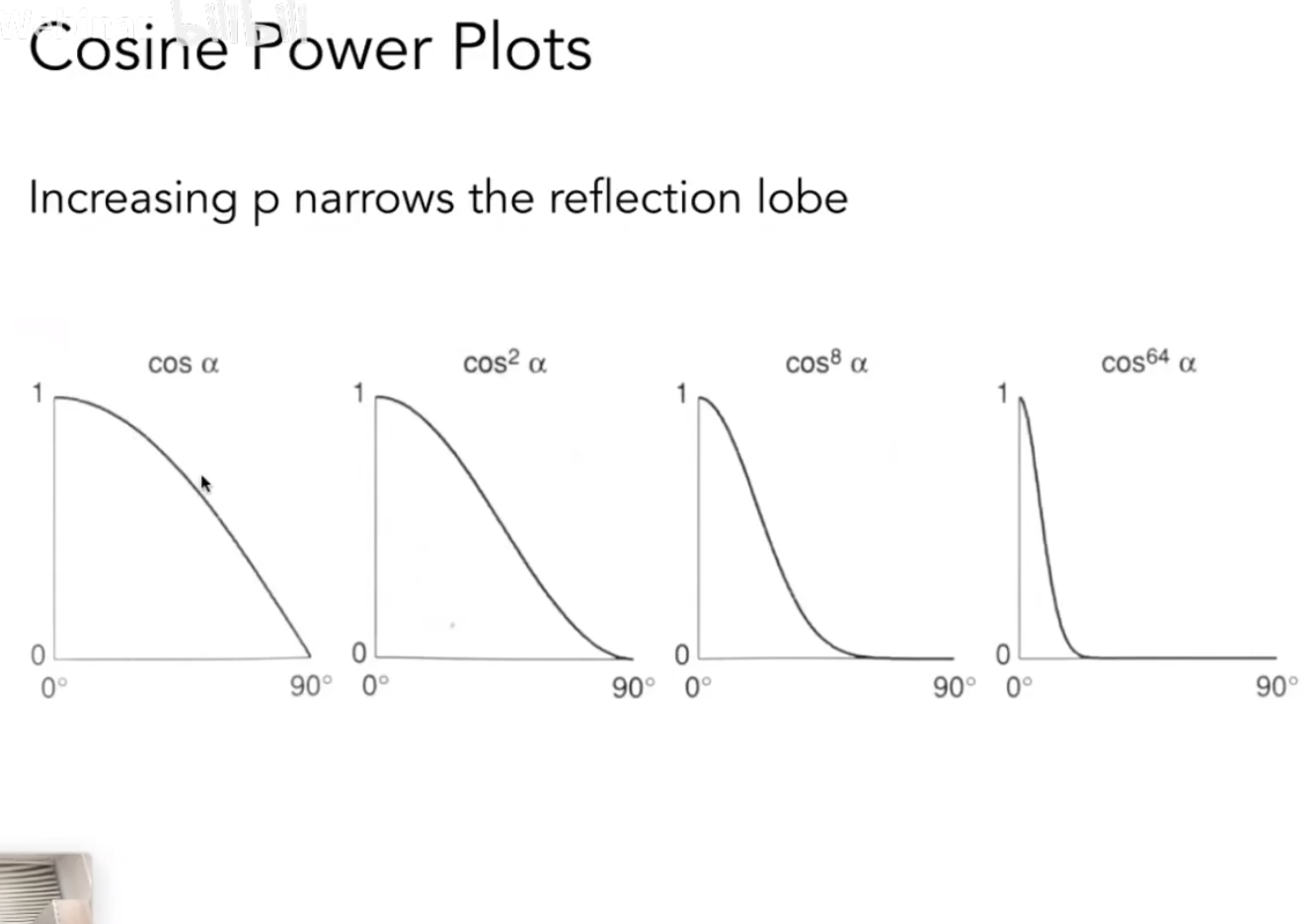

为什么有p次方？
p大到64的程度，在20度左右就看得到高光。在Blinn-Phong模型下大概用的p是100-200

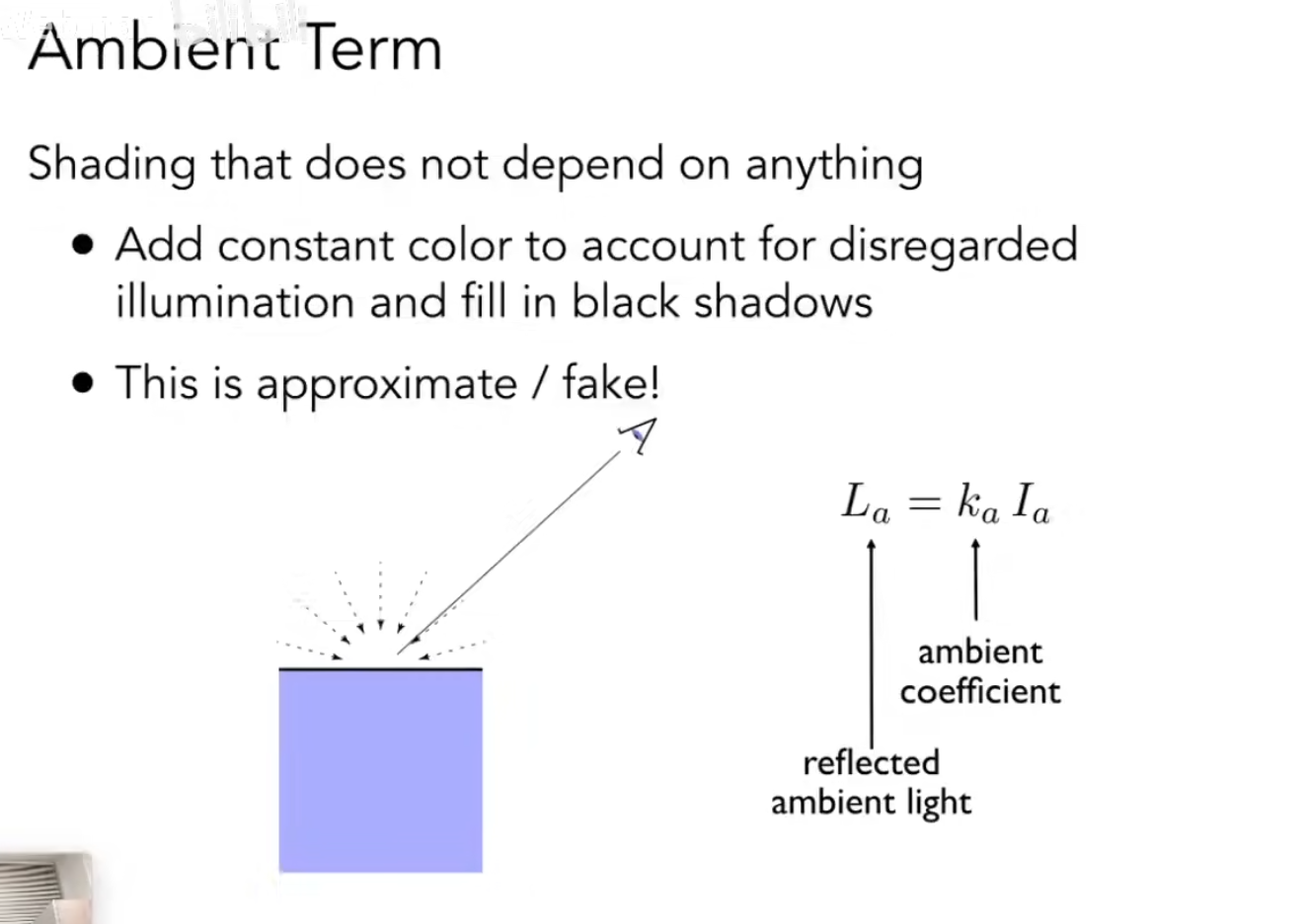

环境光的影响，全局光照。

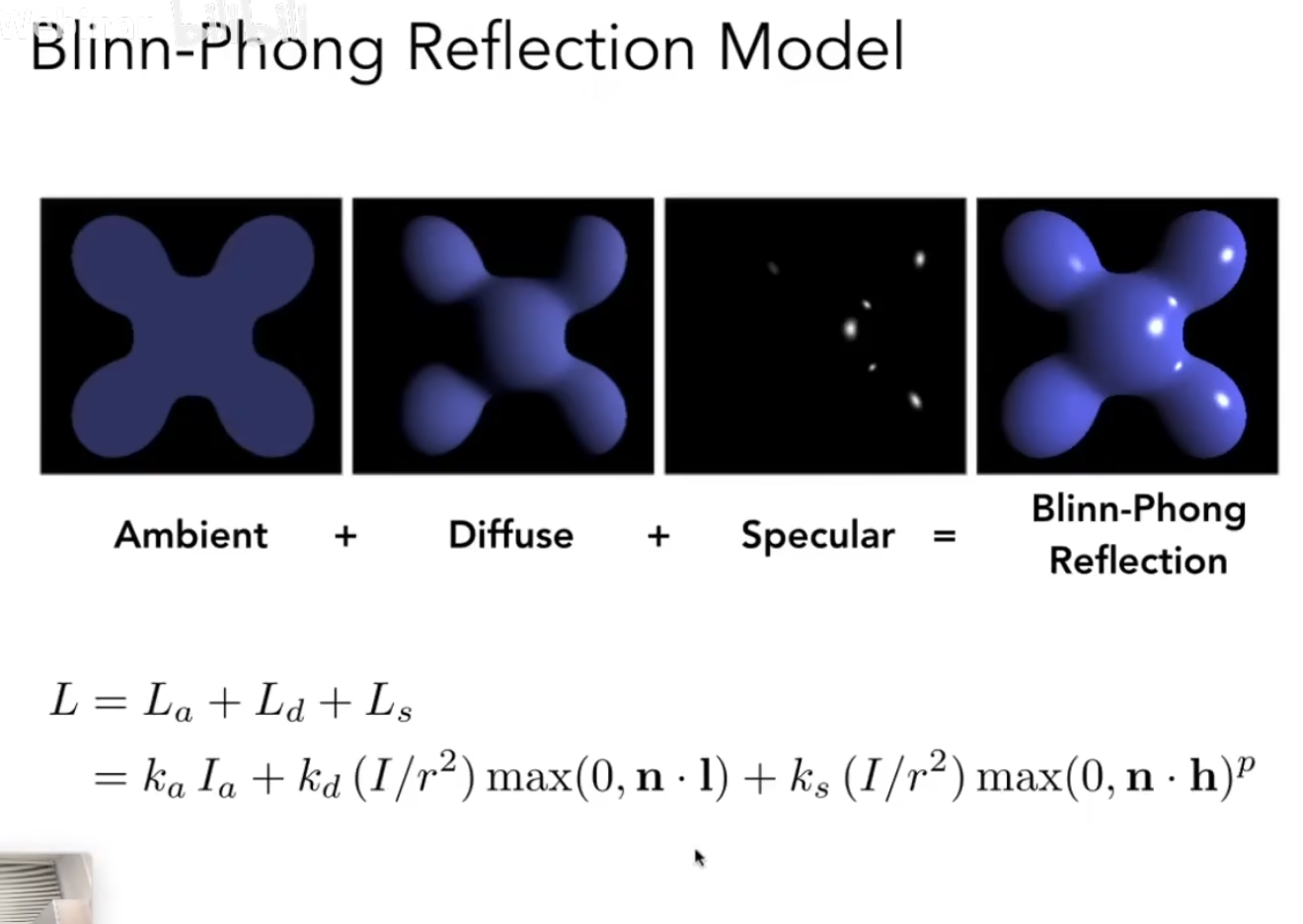

环境光Ambient + 漫反射光Diffuse + 高光Specular = 不令风反射模型Blinn-Phong Reflection

着色频率：着色应用到哪些点上。对于每一个平面有四个定点，每个顶点都算出对应的法线，每一次顶点都做一次着色。
三个顶点围成一个三角形，三角形的内部的点是什么颜色，可以通过插值的方法算出来。

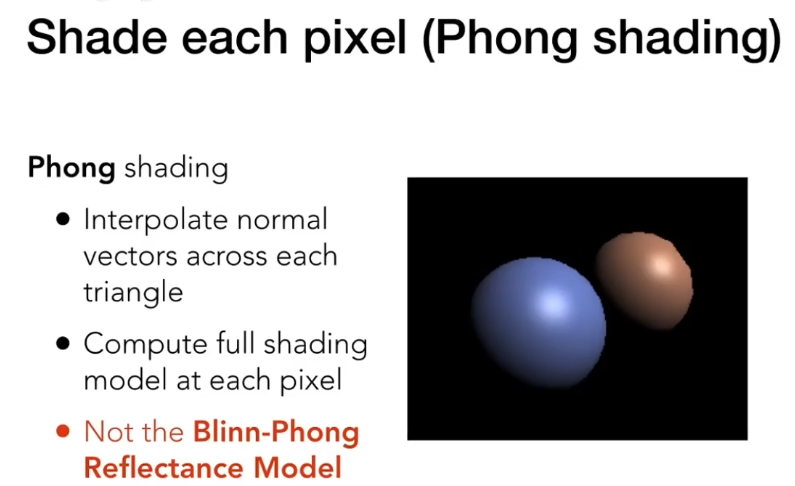

逐像素做着色。

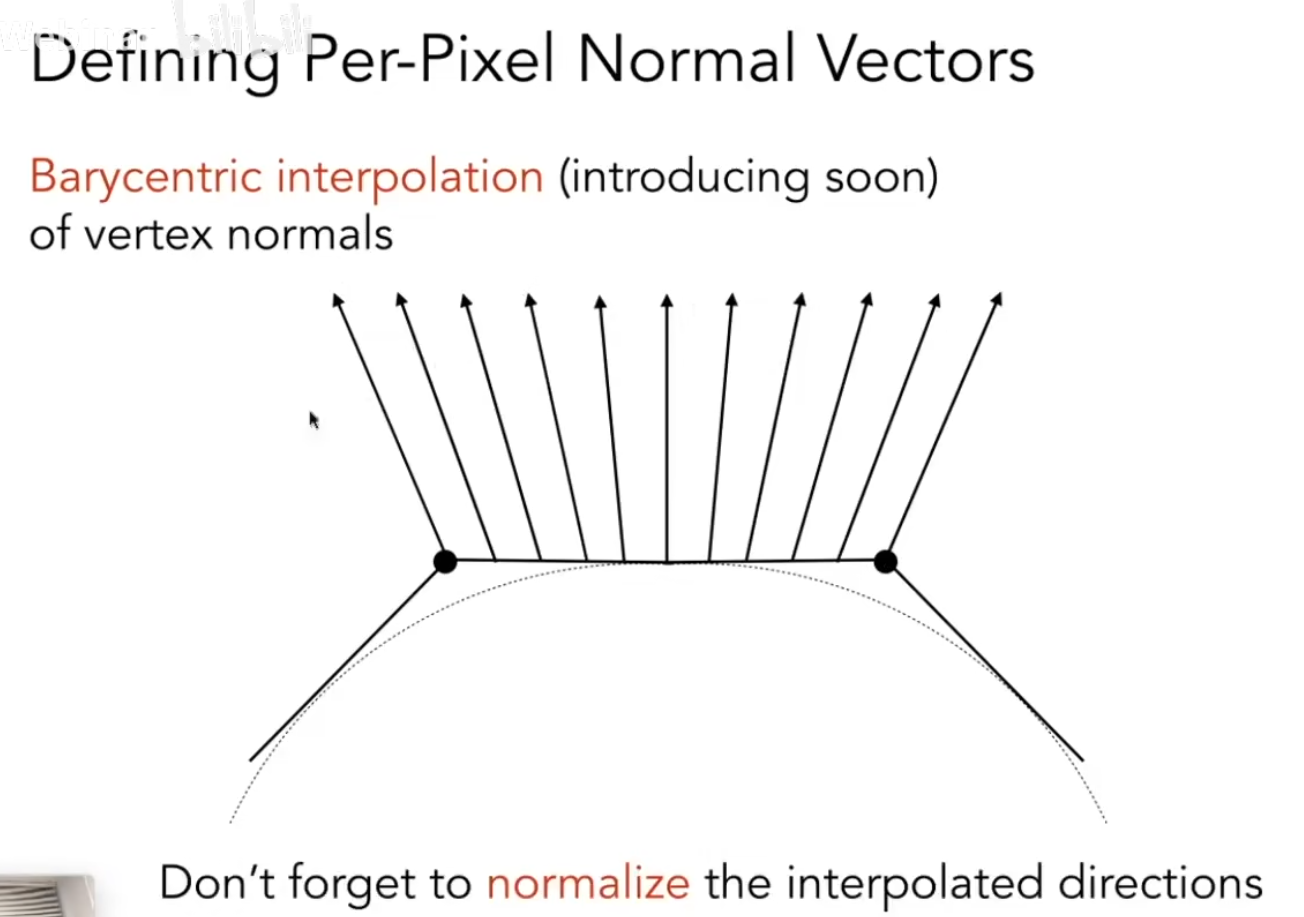

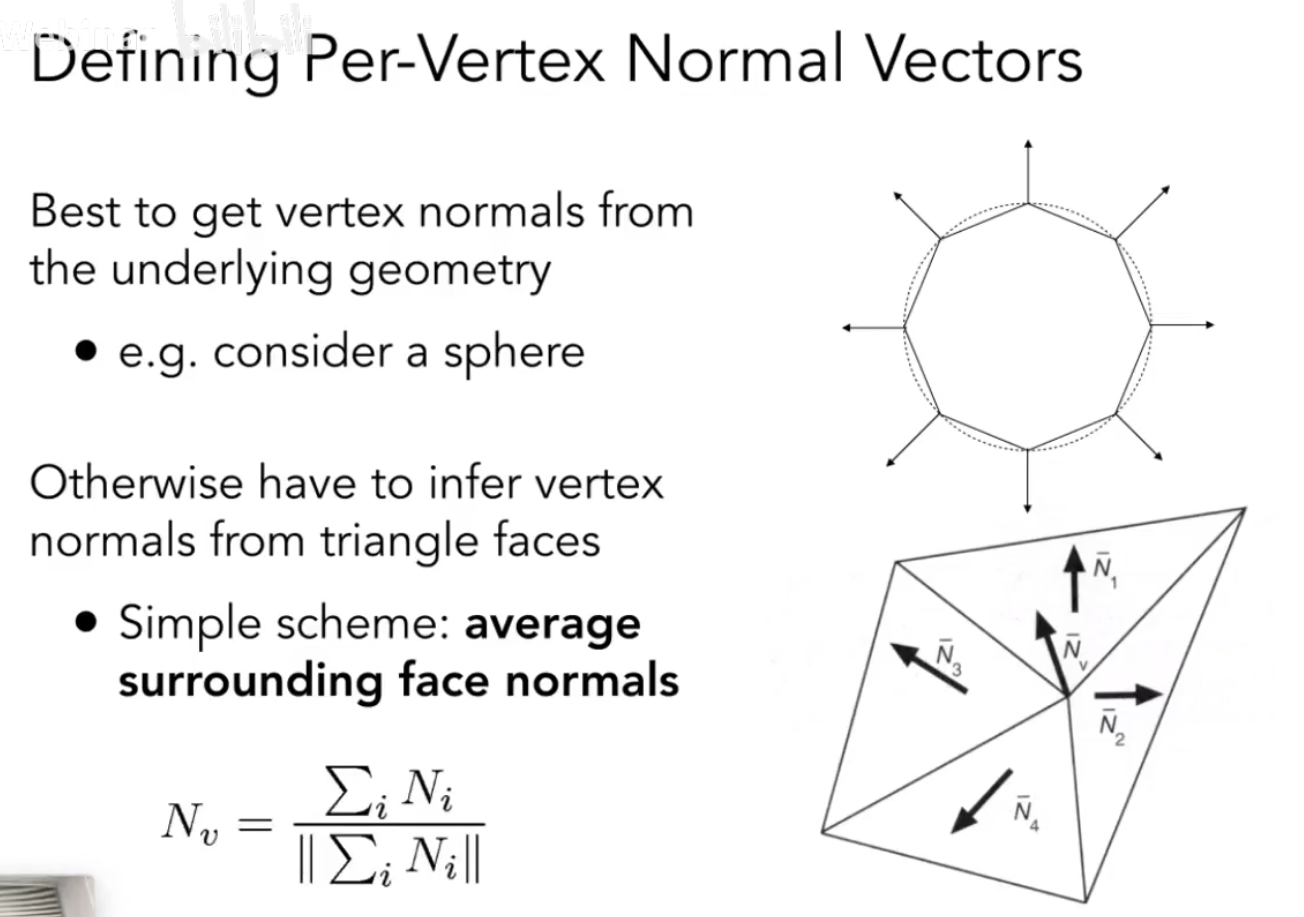

逐顶点的法向量是什么？
任何一个顶点，会和不同的三角形有所关联，很多三角形共用一个顶点，面法线很好求，顶点的法向两其实就是多个面的法向两的加权。

求出来法线别忘记归一化。
归一化，就是化为单位向量。

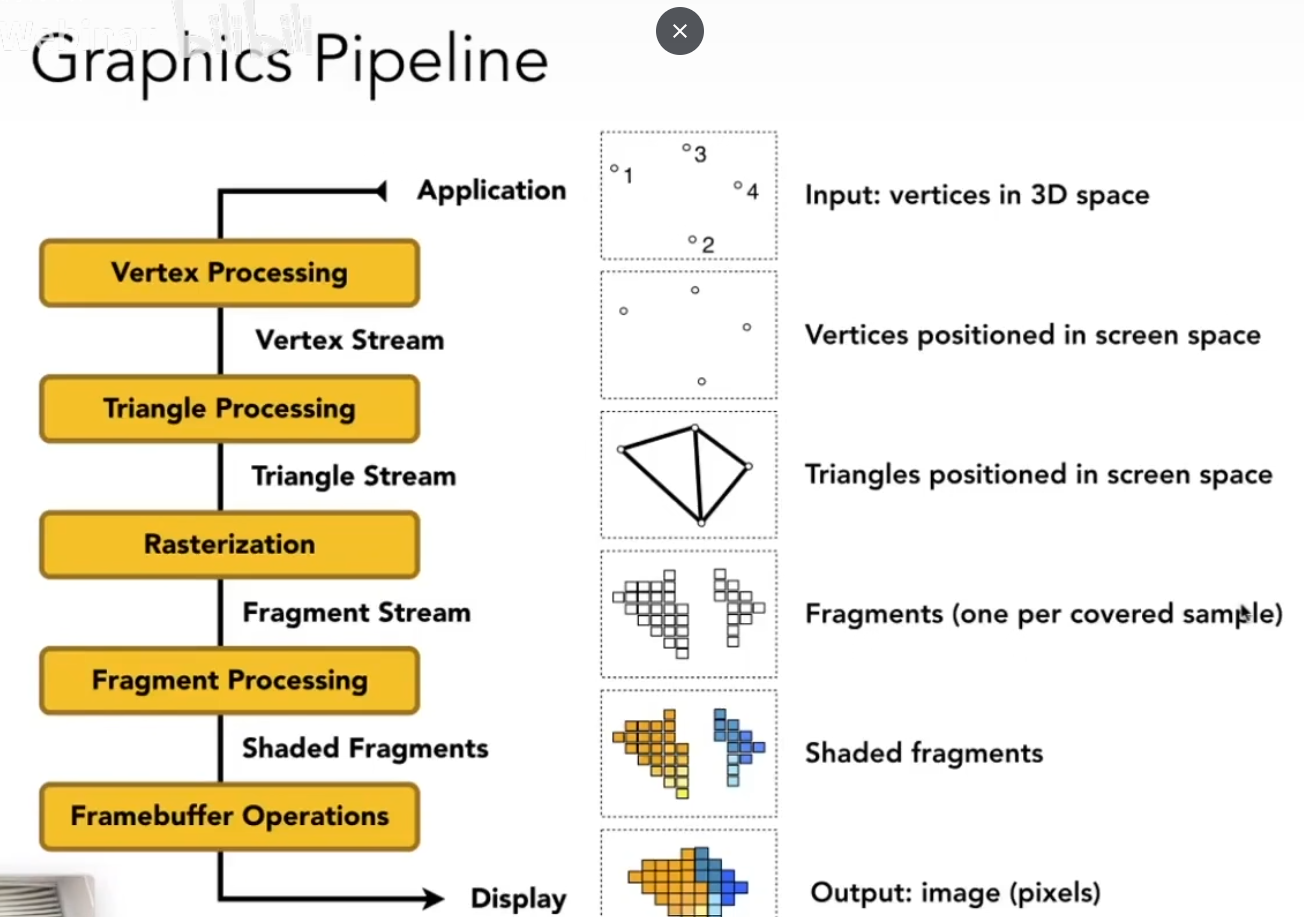

从一个场景到最后一张图最终实现了什么一系列操作，这个一系列操作就叫做 graphics pipeline GPU进行的操作就是这样的。

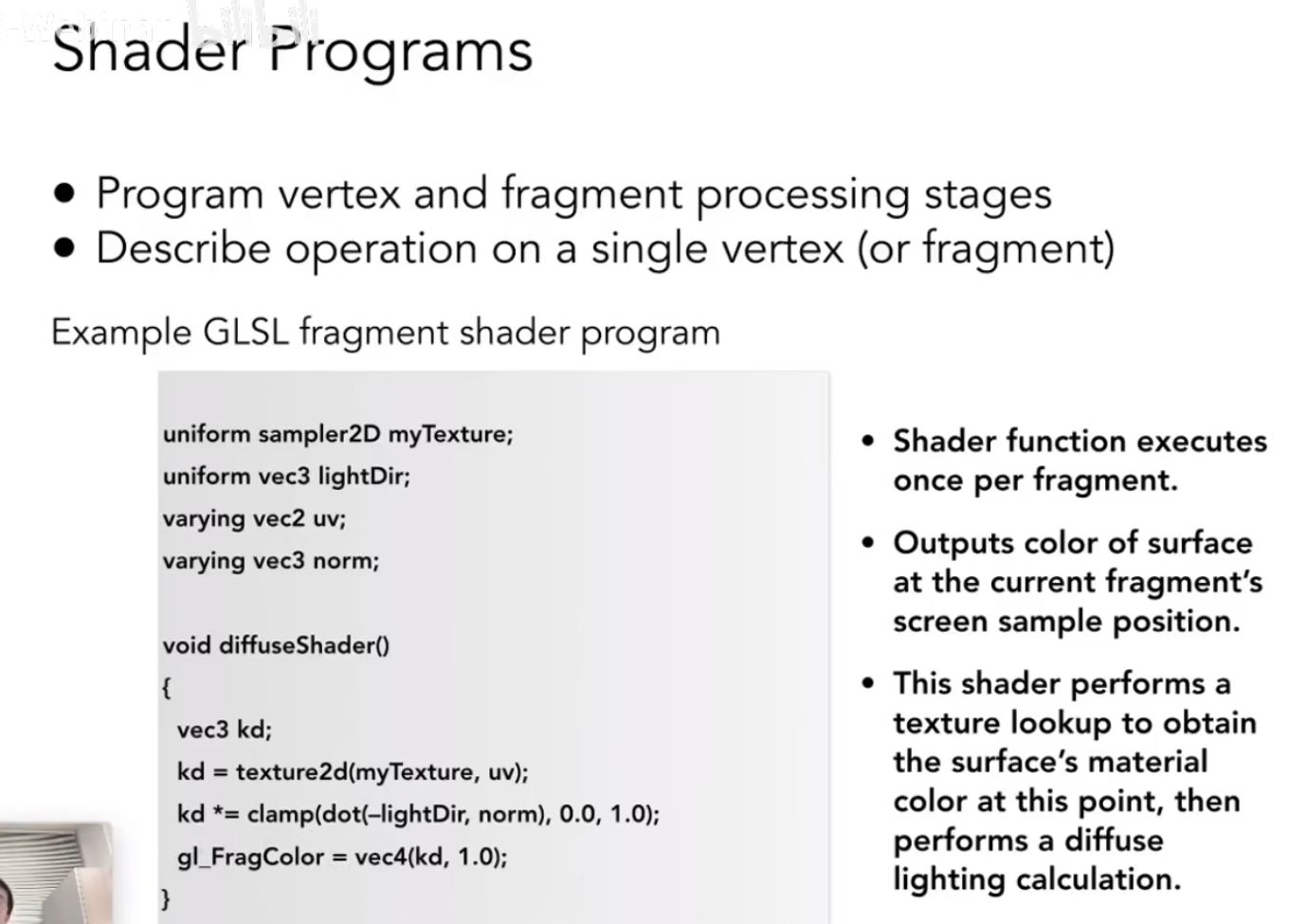

GLSL语言来写着色器shader

http://shadertoy.com/view/ld3Gz2 小网站可以免去写opengl，只需关注场景如何渲染，只需要写着色器即可。

GPU 可以理解为高度并行计算的处理器

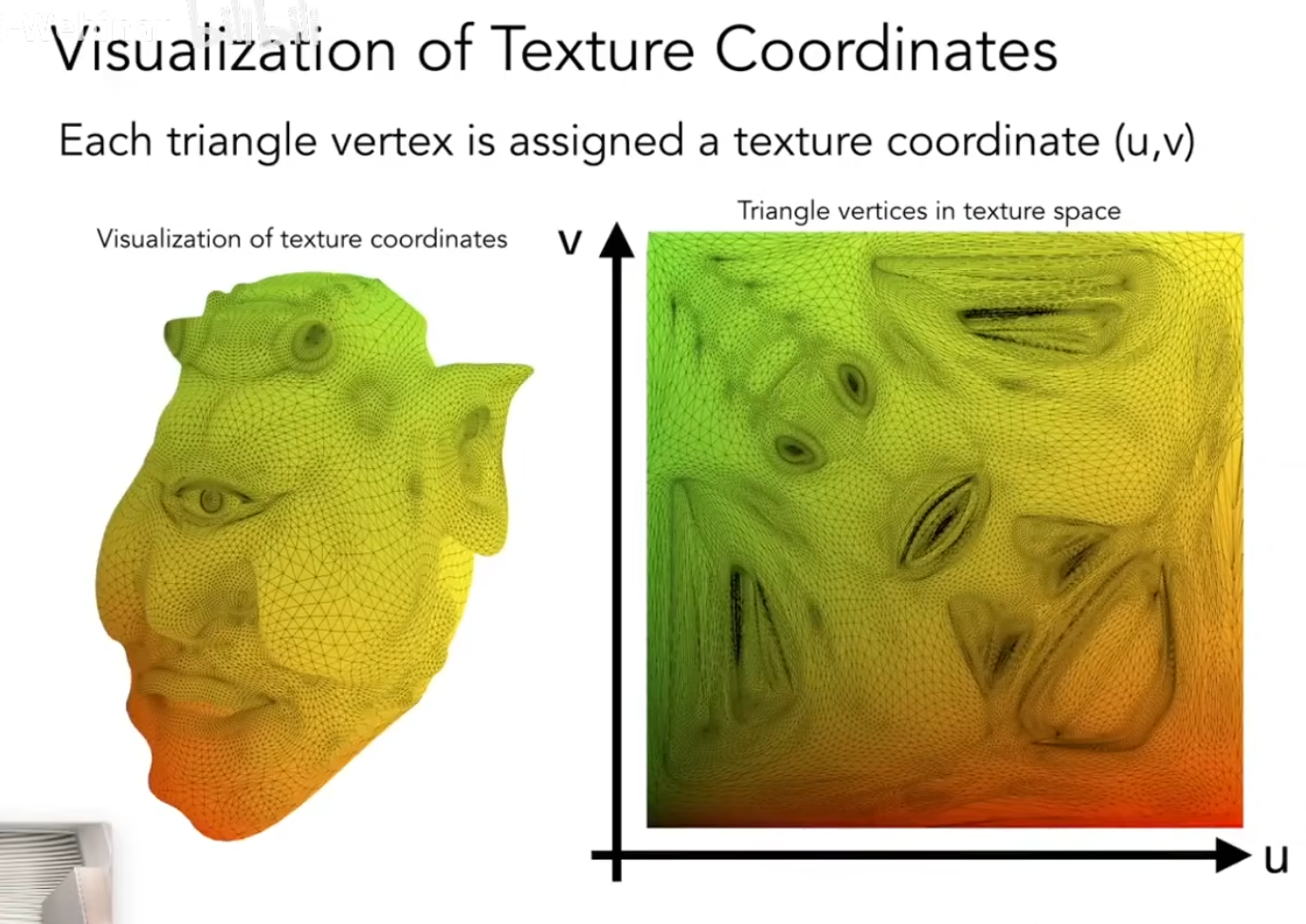

纹理关系有个uv （0 < u,v < 0） 三角形三个顶点，每个顶点都对应一个(u,v) ，这就是纹理映射。（怎么知道的你别管，假设已经知道了，由美工来搞）

如何知道三角形内部任何一个点他对应的纹理坐标(u,v):插值
插值意思三角形的三个顶点有各自不同的属性，如何把这个属性在三角形内部的做一个平滑的过度。 （中心坐标）

为什么要在三角形内部做插值 ：我们有很多操作是要在三角形的顶点完成/计算。在三角形内部希望平滑的过度，

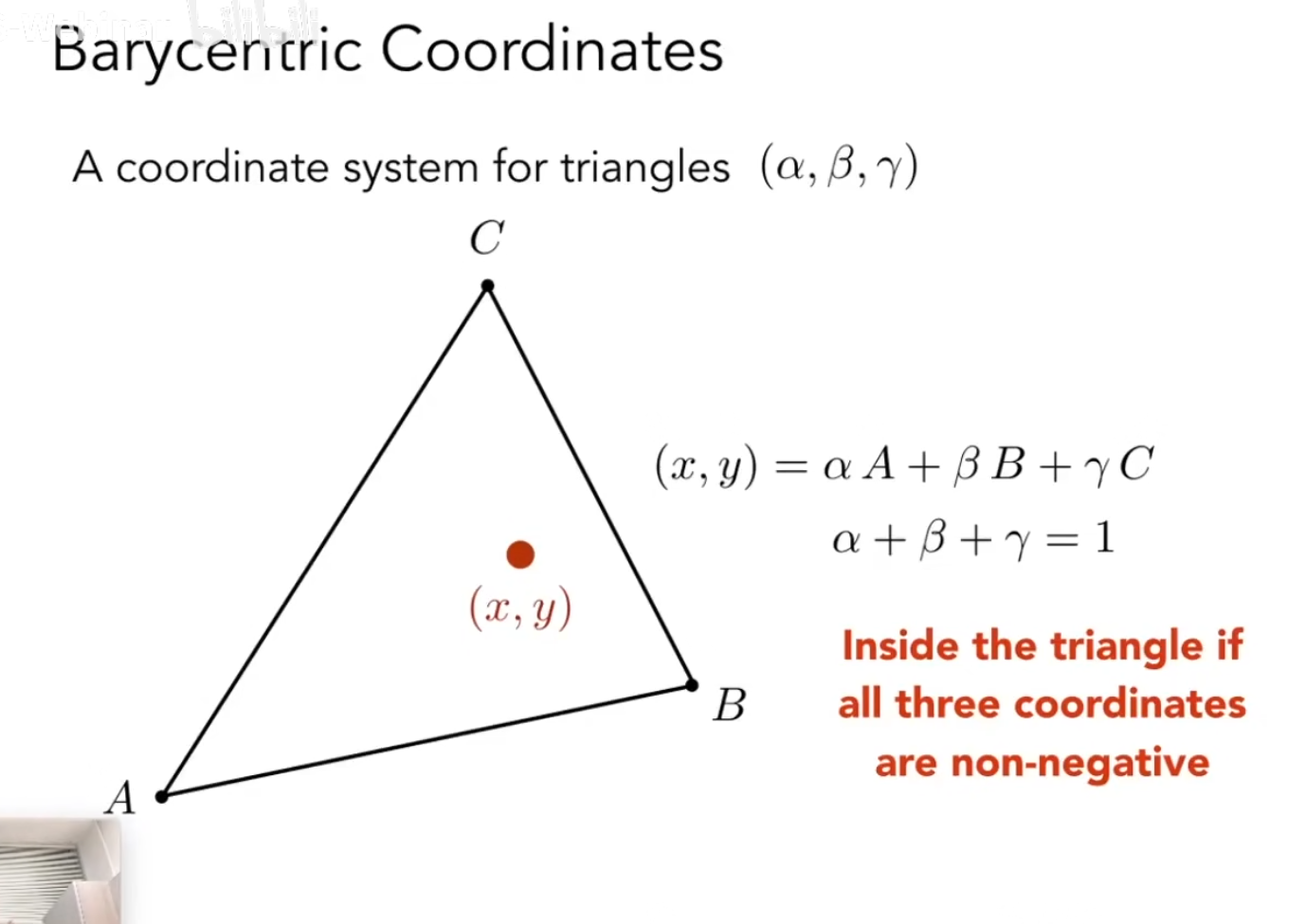

重心坐标概念：在A，B，C三角形所形成的平面内任何一点(x,y)都可以表示为这三个顶点A，B，C坐标的线性组合。

求出这个 afa beita gama 就可以得出这个三角形的全部点。（afa neota gama必须非负）

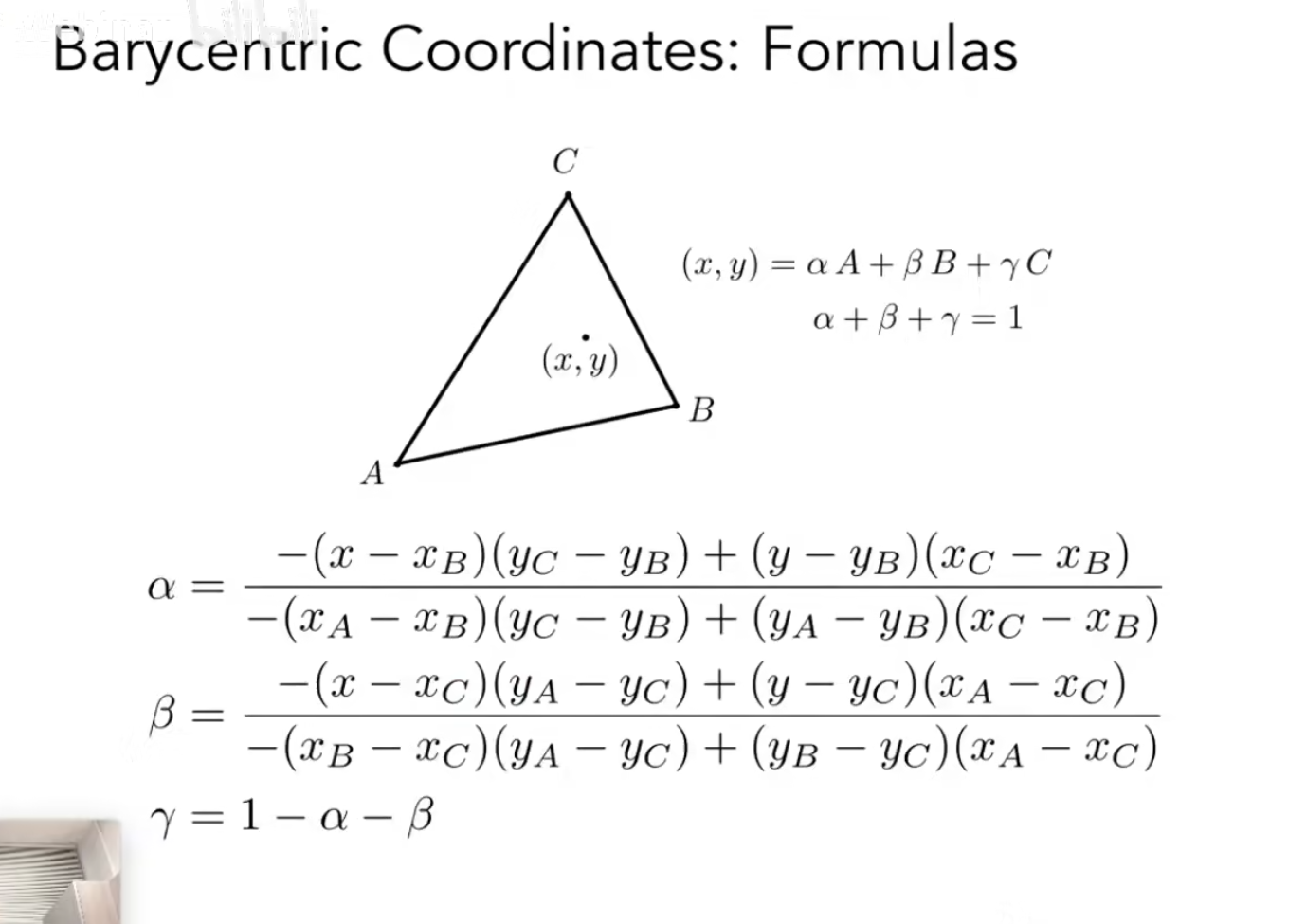

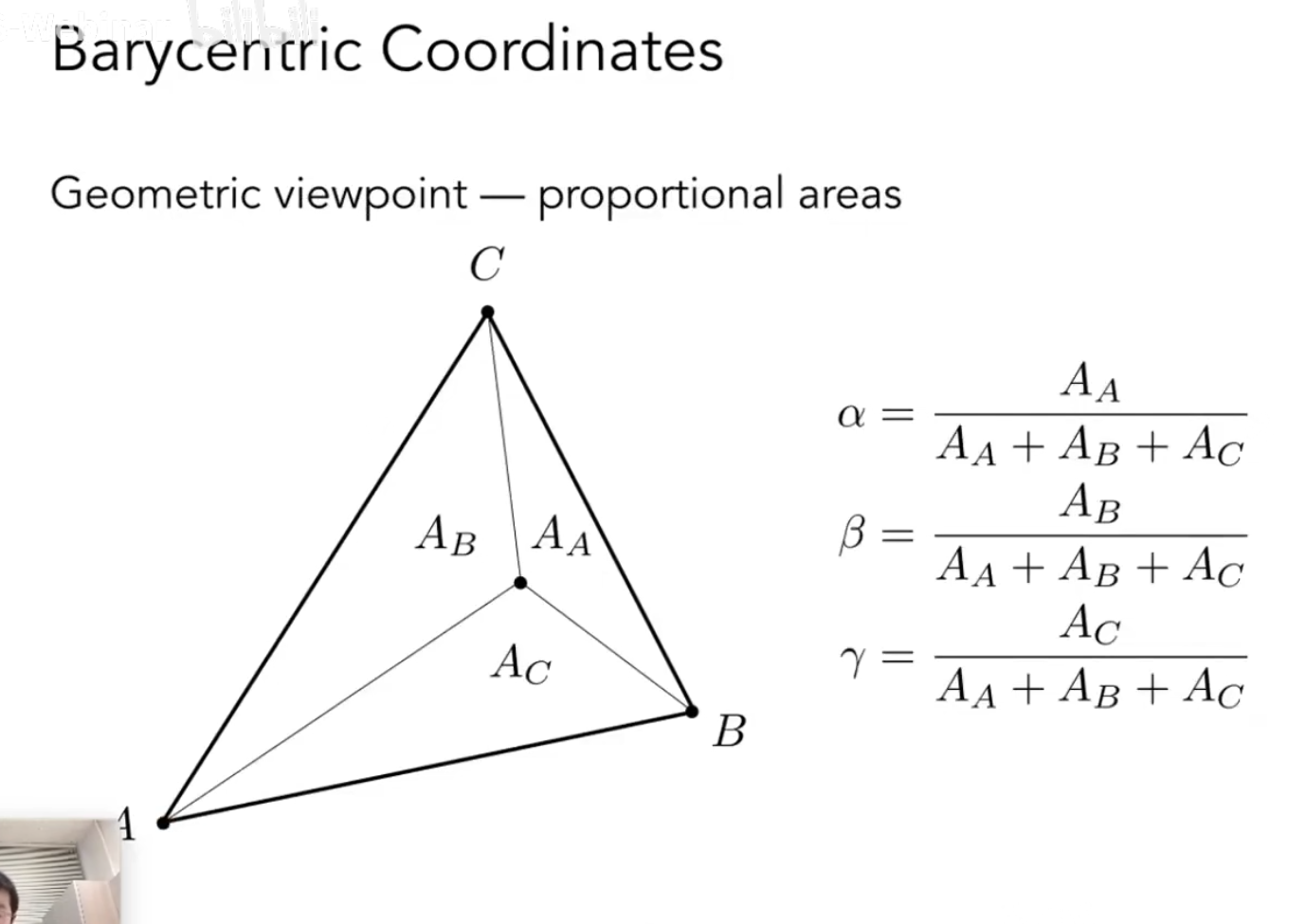

如何计算：（公式）这里的A指的是面积

求重心的公式

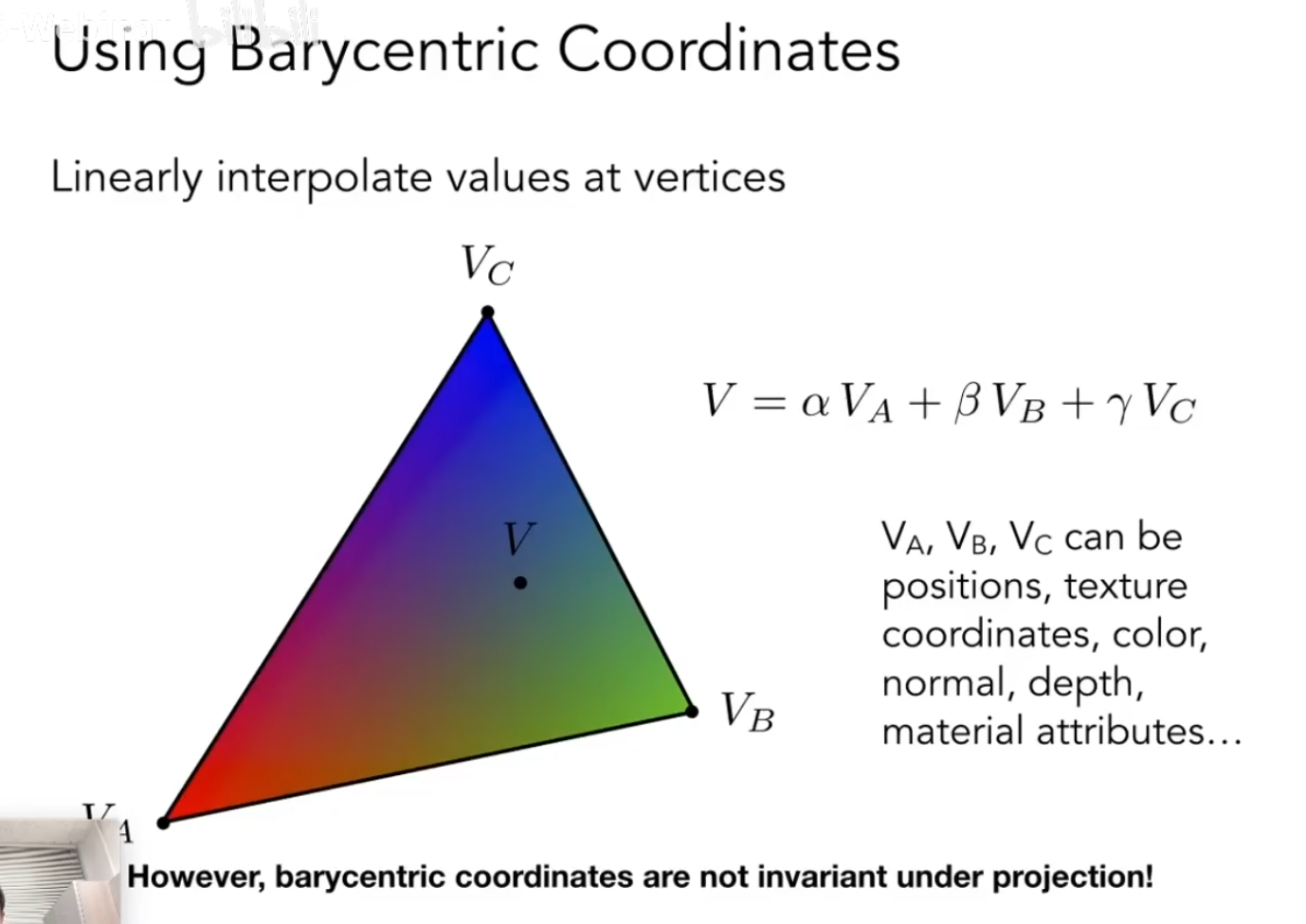

可以用重心坐标做任何一个点在三角形内部的点的颜色的插值。

** 重心坐标有一个问题，在投影变化下是不能保证重心坐标不变的。投影到另一个平面的的重心坐标可能是会变化的。 **
想插值一些三维空间中的属性，就应该取三维空间中的坐标。

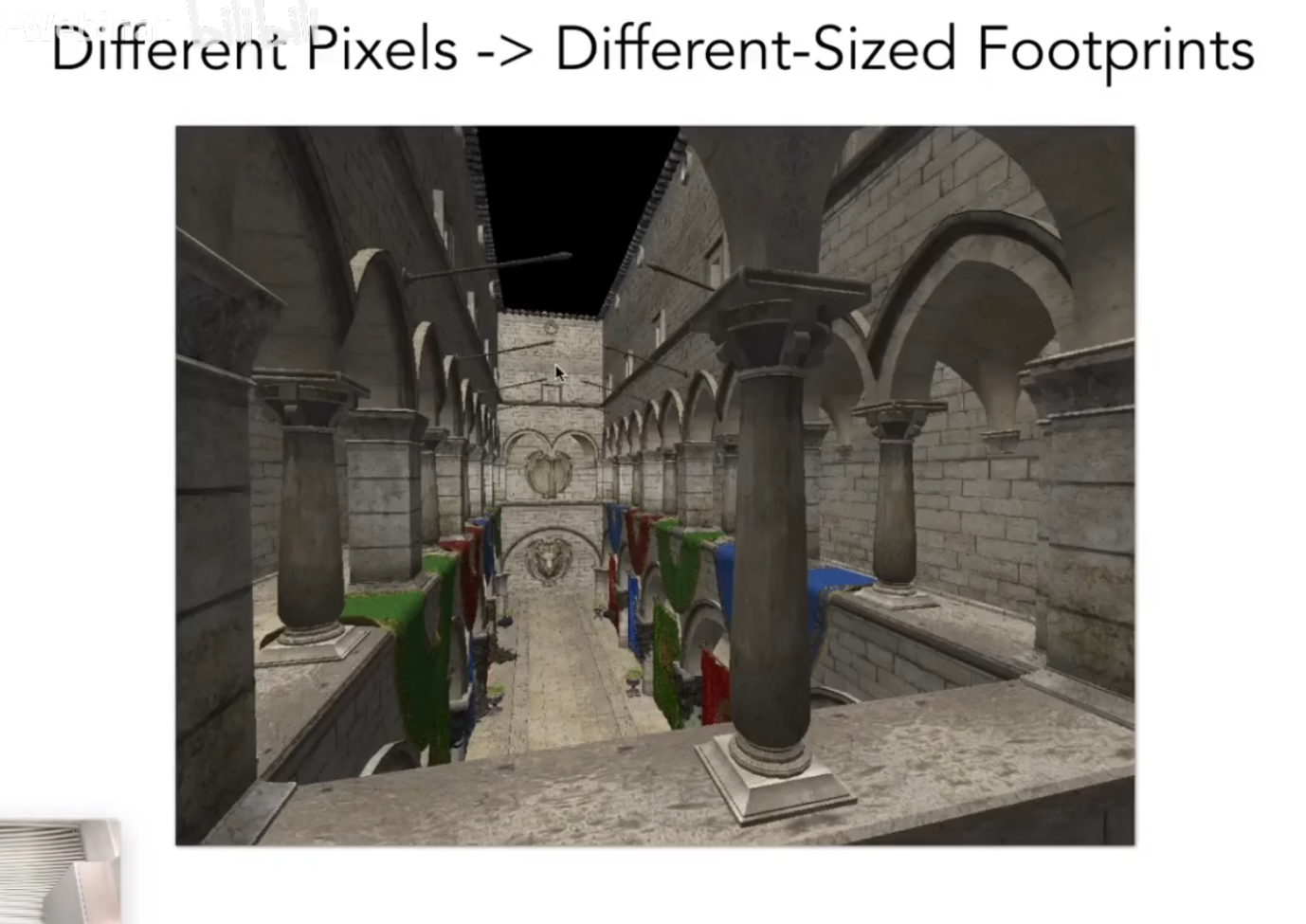

近处和远处一个像素覆盖模型的区域不一样。
