Chan算法与Taylor级数展开法结合实现高精度到达时间差定位

将 Chan算法 与 Taylor级数展开法 结合，是实现高精度到达时间差（TDOA） 定位的一种经典且有效的策略。其核心思想是利用Chan算法获得一个全局收敛的初始估计，然后将其作为Taylor级数展开法的迭代起始点，进行迭代精修，以克服Taylor算法对初始值敏感、可能陷入局部最优的问题，从而得到更稳定、更精确的定位结果。

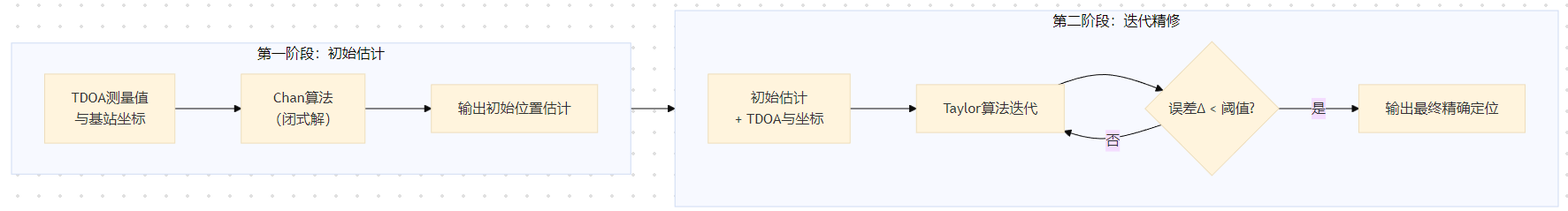

下图展示了这种结合策略的完整工作流程与两种算法的协作关系：

算法特性对比与结合优势

下表从多个维度对比了这两种算法，能清晰地说明为何将它们结合是优势互补的：

特性	Chan算法	Taylor级数展开法	结合策略的优势
原理	基于闭式解，通过代数运算直接求解。	基于迭代搜索，利用初始猜测进行局部线性化逼近。	先由闭式解提供可靠起点，再由迭代法精细调整。
初始值敏感性	不敏感，无需初始猜测。	非常敏感，差初始值易导致发散或局部最优。	彻底解决了Taylor法对初值的依赖问题。
收敛性	一次计算，直接收敛（在无严重噪声/病态几何下）。	依赖初始值，可能不收敛。	由Chan算法保证全局收敛起点，Taylor法收敛性大幅提升。
计算复杂度	低，计算速度快。	高，每轮迭代需计算雅可比矩阵和伪逆。	在保证精度的前提下，整体效率较高（Chan快 + Taylor迭代次数少）。
精度	在测量误差服从高斯分布时，能达到克拉美罗下界(CRLB)。	通过迭代可达到很高精度，逼近CRLB。	精度高于或等于单独的Chan算法，尤其在高噪声和非视距环境下更稳健。
适用场景	非常适合作为初始估计器。	适合在良好初始值下进行最终精度提升。	兼顾实时性（Chan） 与高精度（Taylor），是工程实践中的优选方案。

结合算法的详细步骤

假设在二维平面中有 M 个基站（BS），坐标为 (x_i, y_i)，主基站 BS1 与其它基站间的 TDOA 测量值为 τ_i1（对应距离差 r_i1 = c * τ_i1，其中 c 为光速）。

第一阶段：Chan算法获取初始解

1. 构造矩阵方程：将TDOA双曲方程转化为线性方程形式 Ga * Za = h，其中 Za = [x, y, R1]^T，R1是目标到主基站的距离。
2. 第一次加权最小二乘估计：求解得到 Za 的初始估计。由于 Za 中的 R1 与 x, y 存在约束关系，该估计是有偏的。
3. 利用约束关系进行第二次WLS估计：根据 Za 中元素的约束构造新的方程 Gb * Zb = k，并进行第二次加权最小二乘估计，得到最终的目标位置 (x, y)。此结果作为Taylor算法的初始点 pos0 = [x_est_chan, y_est_chan]。

第二阶段：Taylor算法迭代精修

1. 设定初始值：pos = pos0；设置迭代停止阈值 epsilon 和最大迭代次数 max_iter。
2. 开始迭代：
   a. 计算理论距离差：根据当前估计位置 pos，计算其到各基站与主基站的理论距离差 r_i1_calc(pos)。
   b. 计算误差向量：Δρ = 实际测量距离差 (r_i1_meas) - 理论计算距离差 (r_i1_calc)。
   c. 构建雅可比矩阵H：H 的第 i 行是 r_i1_calc 对 x 和 y 的偏导数在 pos 处的值：H(i,:) = [ (x - x_i)/d_i - (x - x_1)/d_1, (y - y_i)/d_i - (y - y_1)/d_1 ]，其中 d_i 是 pos 到第 i 个基站的距离。
   d. 求解位置增量：通过加权最小二乘求解 Δpos = (H^T * W * H)^(-1) * H^T * W * Δρ，其中 W 是加权矩阵（通常为TDOA测量误差协方差矩阵的逆）。
   e. 更新位置估计：pos = pos + Δpos。
   f. 检查收敛：若 ‖Δpos‖ < epsilon 或达到 max_iter，则停止迭代，输出 pos 为最终定位结果；否则返回步骤a继续。

MATLAB代码框架

一个高度概括的MATLAB代码框架，展示了结合算法的核心结构：

function [final_pos, history] = chan_taylor_tdoa_2d(bs, tdoa_meas, Q, init_guess, max_iter, epsilon)
% bs: 基站坐标矩阵, Mx2, 第一行是主基站坐标
% tdoa_meas: TDOA测量值向量, (M-1)x1, 对应tau_21, tau_31, ...
% Q: TDOA测量误差的协方差矩阵, (M-1)x(M-1)
% init_guess: （可选）若提供，可跳过Chan算法直接使用
% max_iter, epsilon: 迭代控制参数

    M = size(bs, 1);
    c = 3e8; % 光速
    r_meas = tdoa_meas * c; % 将TDOA转换为距离差

    % ---------- 第一阶段：Chan算法求初始解 ----------
    if nargin < 4 || isempty(init_guess)
        init_pos = chan_algorithm_2d(bs, r_meas, Q);
    else
        init_pos = init_guess(:); % 使用提供的初始猜测
    end

    % ---------- 第二阶段：Taylor算法迭代精修 ----------
    pos = init_pos;
    history.pos = [pos'];
    history.err = [];

    for iter = 1:max_iter
        % 计算理论距离差和雅可比矩阵H
        [r_calc, H] = calc_range_diff_and_jacobian(pos, bs);

        % 计算误差向量 (Δρ = 测量值 - 计算值)
        delta_rho = r_meas - r_calc;

        % 加权最小二乘求解位置增量 (Δpos)
        W = inv(Q); % 加权矩阵为测量误差协方差矩阵的逆
        delta_pos = (H' * W * H) \ (H' * W * delta_rho);

        % 更新位置估计
        pos = pos + delta_pos;

        % 记录历史
        history.pos = [history.pos; pos'];
        history.err = [history.err; norm(delta_rho)];

        % 检查收敛条件
        if norm(delta_pos) < epsilon
            fprintf('Taylor算法在 %d 次迭代后收敛。\n', iter);
            break;
        end
    end

    final_pos = pos;

    % --- 子函数1: Chan算法实现 (需自行完善) ---
    function pos_est = chan_algorithm_2d(bs, r_meas, Q)
        % 此处应填充完整的2D Chan算法实现代码
        % 包括两次WLS估计等步骤
        pos_est = [mean(bs(:,1)); mean(bs(:,2))]; % 此处为占位符
    end

    % --- 子函数2: 计算理论距离差和雅可比矩阵 ---
    function [r_calc, H] = calc_range_diff_and_jacobian(pos, bs)
        M = size(bs, 1);
        d = sqrt((pos(1) - bs(:,1)).^2 + (pos(2) - bs(:,2)).^2); % 到各基站距离
        r_calc = d(2:end) - d(1); % 相对于主基站的理论距离差

        H = zeros(M-1, 2);
        for i = 2:M
            H(i-1, 1) = (pos(1) - bs(i,1)) / d(i) - (pos(1) - bs(1,1)) / d(1);
            H(i-1, 2) = (pos(2) - bs(i,2)) / d(i) - (pos(2) - bs(1,2)) / d(1);
        end
    end
end

关键点与注意事项

1. 测量误差协方差矩阵：矩阵 Q 的准确性对加权最小二乘的精度至关重要。它反映了TDOA测量值之间的误差相关性。
2. 基站几何布局：基站的几何分布（几何精度衰减因子，GDOP）会极大影响最终定位精度。应避免所有基站近似共线或目标位于基站包围圈之外的情况。
3. Chan算法的改进：对于z轴坐标未知的情况（例如地面终端对高度不敏感），Chan算法可能需要先假设一个z轴坐标（如0），再进行估计。
4. 迭代稳定性：虽然结合法提高了稳定性，但在信噪比极低或非视距误差严重时，Taylor迭代仍可能发散。可加入阻尼因子或设置更严格的收敛条件。

参考代码 结合chan算法和taylor算法进行2D平面上的TODA定位 www.youwenfan.com/contentcnn/83687.html

这种“Chan + Taylor”的策略在学术研究和工程实践中都得到了广泛验证，是平衡计算效率、全局收敛性和高精度的可靠选择。
