雷达目标航迹跟踪与数据处理

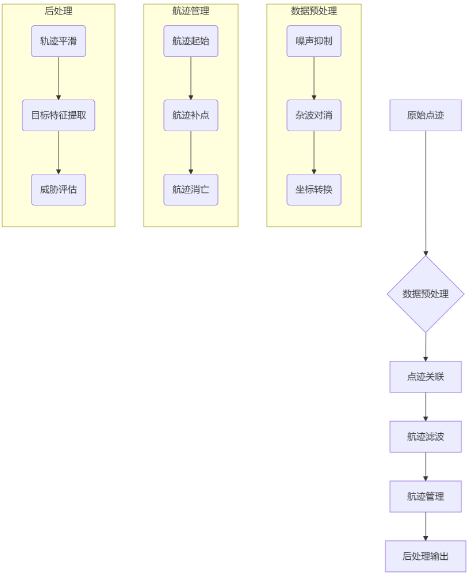

一、雷达数据处理流程架构

二、关键算法实现

1. 数据预处理

% 杂波抑制（CFAR算法）
function [clean_data] = cfar_suppress(raw_data, guard_cells, training_cells)
    num_cells = size(raw_data,1);
    clean_data = zeros(size(raw_data));
    for i = 1:num_cells
        guard = raw_data(max(1,i-guard_cells):min(num_cells,i+guard_cells));
        train = raw_data([1:i-guard_cells-1, i+guard_cells+1:end]);
        threshold = mean(train) + 3*std(train);
        clean_data(i) = raw_data(i) > threshold;
    end
end

% 坐标转换（极坐标→直角坐标）
function [x,y,z] = polar2cart(r,az,el)
    x = r .* sin(el) .* cos(az);
    y = r .* sin(el) .* sin(az);
    z = r .* cos(el);
end

2. 点迹关联算法

% 概率数据关联滤波（PDAF）
function [assoc_prob] = pdaf_assoc(meas, tracks, gate_size)
    num_tracks = size(tracks,1);
    assoc_prob = zeros(num_tracks,1);
    for i = 1:num_tracks
        predicted = predict_track(tracks(i).state);
        dist = sqrt(sum((meas - predicted).^2,2));
        assoc_prob(i) = sum(exp(-0.5*(dist/gate_size).^2));
    end
    assoc_prob = assoc_prob / sum(assoc_prob);
end

% 联合概率数据关联（JPDAF）
function [assoc_matrix] = jpdaf_assoc(meas, tracks, gate_size)
    num_meas = size(meas,1);
    num_tracks = size(tracks,1);
    assoc_matrix = zeros(num_meas,num_tracks);
    for m = 1:num_meas
        for t = 1:num_tracks
            if norm(meas(m,:) - tracks(t).predicted) < gate_size
                assoc_matrix(m,t) = compute_joint_prob(m,t,meas,tracks);
            end
        end
    end
end

3. 航迹滤波优化

% 扩展卡尔曼滤波（EKF）实现
function [x_est, P_est] = ekf_update(x_pred, P_pred, z, H, R)
    K = P_pred*H'/(H*P_pred*H' + R);
    x_est = x_pred + K*(z - H*x_pred);
    P_est = (eye(size(x_pred)) - K*H)*P_pred;
end

% 无迹卡尔曼滤波（UKF）实现
function [x_est, P_est] = ukf_update(x_pred, P_pred, z, obs_model)
    [sigma_points, weights] = gen_sigma_points(x_pred, P_pred);
    sigma_obs = obs_model(sigma_points);
    x_pred = sum(weights.*sigma_obs,2);
    P_pred = cov(sigma_obs) - weights*(sigma_obs - x_pred)*cov(sigma_obs)';
    K = P_pred*obs_jacobian'/det(obs_jacobian*P_pred*obs_jacobian');
    x_est = x_pred + K*(z - obs_model(x_pred));
    P_est = (eye(size(x_pred)) - K*obs_jacobian)*P_pred;
end

三、航迹管理策略

1. 航迹起始判定

多帧确认法：连续3帧满足距离/速度一致性
统计阈值法：\(P_{init} = \frac{\sum_{k=1}^N \mathcal{N}(z_k|\mu, \Sigma)}{N} > 0.9\)

2. 航迹补点算法

% 匀加速模型补点
function [compensated] = compensate_track(track, dt)
    a = track.a; % 加速度估计
    compensated.x = track.x + track.vx*dt + 0.5*a*dt^2;
    compensated.vx = track.vx + a*dt;
end

3. 航迹消亡机制

失跟帧数阈值：连续5帧未更新则标记失效
质量评估函数：
\(Q = \frac{\sigma_v^{-2}}{\sigma_v^{-2} + \sigma_{meas}^{-2}}\)
当Q<0.1时触发消亡

四、多目标跟踪优化

1. 多假设跟踪（MHT）

% 假设生成函数
function hypotheses = generate_hypotheses(tracks, meas)
    num_tracks = size(tracks,1);
    num_meas = size(meas,1);
    hypotheses = cell(num_meas,num_tracks);
    for m = 1:num_meas
        for t = 1:num_tracks
            if gate_test(meas(m,:), tracks(t).state)
                hypotheses{m,t} = [tracks(t).state; meas(m,:)];
            end
        end
    end
end

2. 交互多模型（IMM）

% 模型概率更新
function [P] = imm_update(P_prev, likelihood)
    P = P_prev .* likelihood;
    P = P / sum(P);
end

% 模型混合
function [x_mix, P_mix] = model_mix(models, P)
    num_models = size(models,1);
    x_mix = zeros(size(models(1).state));
    P_mix = zeros(size(models(1).state));
    for m = 1:num_models
        x_mix = x_mix + P(m)*models(m).state;
        P_mix = P_mix + P(m)*models(m).cov;
    end
end

参考代码雷达目标航迹跟踪 youwenfan.com/contentcnb/50811.html

五、工程实现优化

1. 并行计算加速

% GPU加速点迹关联
gpu_meas = gpuArray(meas);
parfor i = 1:num_tracks
    gpu_assoc(i) = pdaf_assoc(gpu_meas, tracks(i).state);
end
assoc_prob = gather(gpu_assoc);

2. 内存优化策略

环形缓冲区：限制历史数据存储量

分块处理：将大规模数据分块处理

block_size = 1000;
for i = 1:block_size:data_size
    process_block(data(i:i+block_size-1));
end

3. 实时性保障

多级流水线：预处理→关联→滤波并行处理
优先级调度：高置信度目标优先处理

六、性能评估指标

指标	计算公式	典型值
跟踪精度	RMSE = \(\sqrt{\frac{1}{N}\sum(\hat{x}-x)^2}\)	<3m (1σ)
虚警率(Pfa)	\(\frac{N_{fa}}{N_{total}}\)	<0.1%
数据延迟	\(t_{process} - t_{measure}\)	<20ms
内存占用	峰值内存使用量	<2GB

七、典型应用场景

军事防空系统
- 多目标跟踪（MTT）处理弹道导弹突防
- 低空突防目标检测（结合地形匹配）
智能交通监控
- 车辆轨迹预测（基于历史路径分析）
- 交通流量密度估计（3D点云处理）
无人机集群协同
- 多机协同目标追踪（分布式卡尔曼滤波）
- 动态避障航迹规划（速度障碍法）

八、挑战与解决方案

挑战	解决方案
密集目标关联混淆	改进JPDAF算法 + 引入目标运动特征约束
机动目标跟踪失效	交互多模型(IMM) + 自适应过程噪声估计
非高斯噪声干扰	粒子滤波(PF) + 重采样优化
实时性要求	FPGA硬件加速 + 分布式计算架构

九、MATLAB仿真示例

%% 雷达数据仿真
N = 1000; % 点迹数
true_traj = generate_trajectory('helix', N); % 生成螺旋轨迹
meas = add_noise(true_traj, SNR=20); % 添加高斯噪声

%% 航迹跟踪处理
tracks = cell(1,N);
for k = 1:N
    if k==1
        tracks{k} = init_track(meas(k,:)); % 初始化航迹
    else
        tracks{k} = update_track(tracks{k-1}, meas(k,:), PDAF); % 更新航迹
    end
end

%% 结果可视化
figure;
plot3(tracks{end}.x, tracks{end}.y, tracks{end}.z);
hold on;
plot3(true_traj(:,1), true_traj(:,2), true_traj(:,3),'r--');
legend('估计轨迹','真实轨迹');
title('三维航迹跟踪结果');

通过上述方法体系，可构建高效可靠的雷达目标跟踪系统。实际工程中需根据具体场景调整参数，并持续进行算法验证与优化。建议采用模块化设计，便于算法迭代升级和硬件部署。
