module melay_1
(input x_in,clk,rst_n,
 output reg y_out);

 reg current_state,next_state;
 parameter s0=2'b00,s1=2'b01,s2=2'b10,s3=2'b11;

 always@(posedge clk or negedge rst_n)
  begin
    if(!rst_n)
       current_state<=s0;
      else
        current_state<=next_state;
    end
always@(current_state or x_in)
    begin
        case (current_state)
          s0:
               if (!x_in)
                  next_state<=s1;
                else
                  next_state<=s0;
            s1:
              if (x_in)
                  next_state<=s2;
                else
                  next_state<=s0;
            s2:
               if (!x_in)
                   next_state<=s3;
                else
                   next_state<=s0;
            s3:
                if (!x_in)
                  next_state<=s0;
                else
                  next_state<=s3;
            default:  next_state<=s0;
        endcase
    end

endmodule

以上这段程序，我们通过软件观察不到它的状态转换图。因为我在编写的时候，没有注意状态机的数据类型的位宽不正确，但是Verilog语法的自由型，并不报错，修改程序。

把上述程序的第四行修改为：reg[1:0] current_state,next_state;

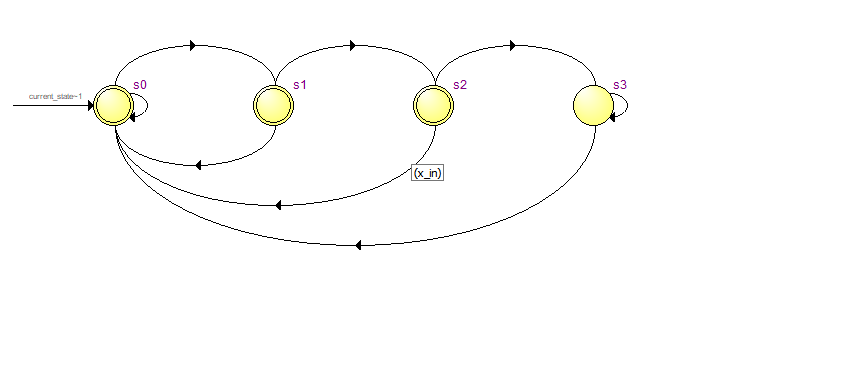

则它的状态转换图可以看到，程序验证没有问题。
