实验任务：利用串口实现FPGA每秒发送一次“HELLO 2020”到上位机,

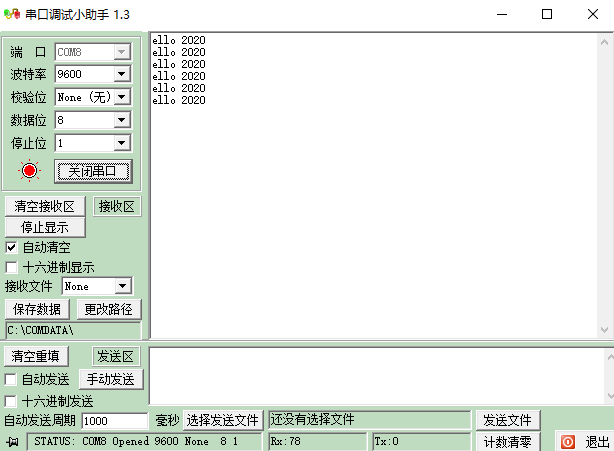

但是实际的运行效果如图1所示。

观察图1，发现H没有发送到上位机，怎么办呢？

（1）通过SIGNALTAP调试工具看看测试结果，没有看到，放弃这种调试方法；

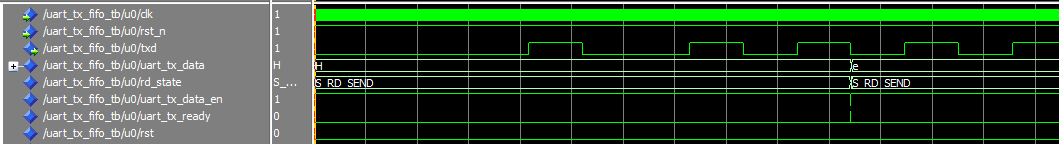

（2）通过MODELISIM看看仿真结果，打开软件，测试波形：如图2所示。

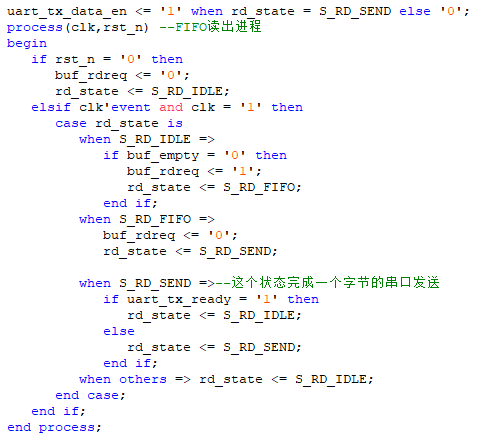

可以看到：在发送H的时候只给了一个CLK时钟(20ns),这样根本无法发送‘H’状态机就进入了发送‘E’的状态了，重新看看程序， 截图如图4所示。



经过分析，主要问题是，在FIFO发送的状态（S_RD_SEND)的时候，UART_TX_READY的信号为1，即没有启动串口发送。解决办法：应该在S_RD_SEND前一个状态启动发送，修改程序为如图5所示。

图  5

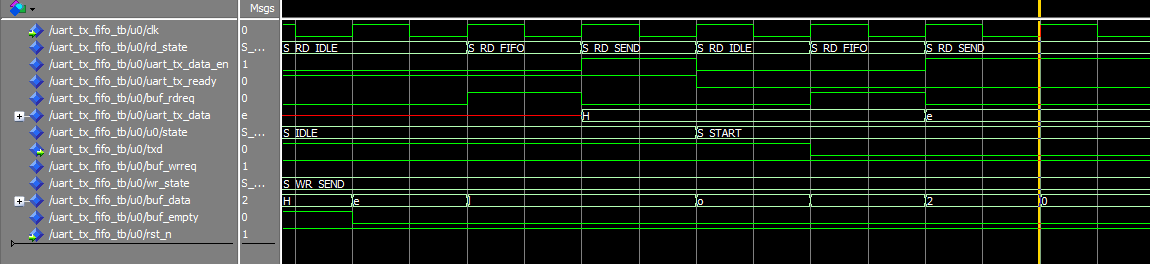

仿真波形如图6所示，从图6可以看出H字母可以发送，并且在S_RD_FIFO状态开始UART_TX_DTAT_EN为高电平，启动发送，在S_RD_SEND 状态UART_TX_READY为低电平，发送状态继续持续。

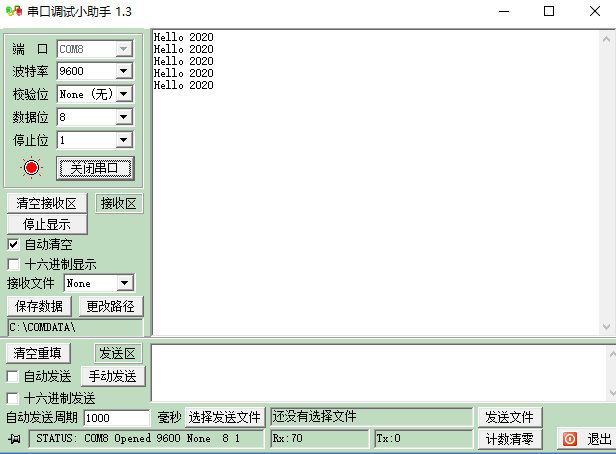

最终下载测试的实验效果为图7所示
