【睿擎派】CANOpen总线之IO模块读写(DS401协议)

睿擎派以瑞芯微 RK3506 为主控芯片，底层搭载 RT-Thread 操作系统，基于专为工业场景打造的睿擎工业平台进行开发。该平台是全栈自主可控的软硬件一体化解决方案，整合了数据采集、通信、控制、工业协议、AI、显示六大核心功能，精准适配工业应用需求。

官方仅提供了基于 CANOpen 协议（即 DS402 设备规范）操作伺服电机的示例代码，暂无 IO 模块相关的操作参考文档与实践案例。经过数日的深入钻研与反复调试，最终成功实现雷赛 EM32DX-C4 模块的 IO 信号采集与输出控制功能。

下面将简要分享这段时间积累的 CANOpen 相关技术要点，以及代码编写与调试的具体实践过程。

 一、CANOpen背景知识介绍

CAN 总线于 1986 年 2 月正式发布，CANOpen 协议则在 1994 年 11 月推出。作为基于 CAN 总线的工业级通信协议，CANOpen 遵循 EN 50325-4 标准，是工业自动化领域主流的现场总线解决方案之一。

其核心优势体现在标准化设计上 —— 通过统一的对象字典保障设备间互操作性，支持 PDO（过程数据对象）、SDO（服务数据对象）等灵活通信机制，兼顾实时性与数据完整性。协议内置 DS401（IO 模块）、DS402（运动控制）等专用行规，可适配伺服电机、IO 模块、传感器等各类工业设备。

我们自行生产的网关产品很早就集成了 CAN 总线功能，但仅用于与自有 IO 模块的实时通信，较少对接第三方模块。目前国内主流智能模块仍以 RS485 通信为主，我虽早已知晓 CANOpen 协议，但实际应用机会不多。随着计划基于睿赛德睿擎工业平台开发新一代网关产品，各类现场工业总线均需深入研究。

CANOpen 协议相对复杂，核心原因是它要求设备遵循严格的状态机模式，主要包含四大核心状态：

（1）       初始化状态（Initialization）

设备刚上电，正在进行硬件自检和协议栈初始化

不参与网络通信，不接收任何命令 (除基本复位)

完成后自动进入 Pre-operational 状态，并发送一个启动心跳信号

（2）       预操作状态（Pre-operationa）

设备已初始化完成，等待配置

可接收 SDO (服务数据对象)，进行参数配置和诊断

PDO (过程数据对象) 通信被禁用，无法进行正常数据交换

是唯一可修改对象字典的状态，适合设备参数配置

（3）       操作状态（Operational）

设备正常工作状态，所有功能激活

PDO 和 SDO 通信全部启用，可收发过程数据

设备自主执行任务，响应网络请求

由 NMT 主机发送 "Start Node" 命令触发进入

（4）       停止状态（Stopped）

设备的安全状态，功能受到限制。

`PDO 通信被完全禁用，仅允许 NMT 命令和心跳

设备保持配置，但不执行控制任务

由 NMT 主机发送 "Stop Node" 命令触发，常用于安全暂停

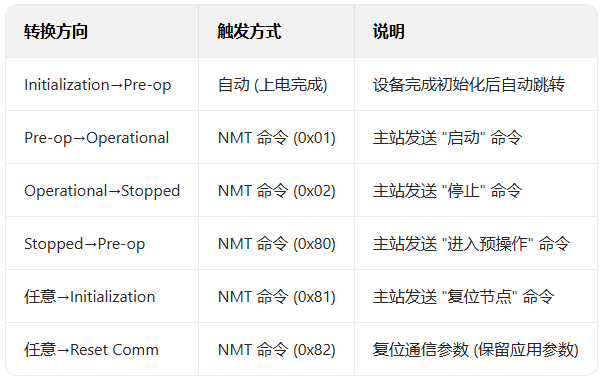

注：对伺服运动设备（DS402），还额外定义了电源相关状态，比如电源禁用区，电源启用区，故障区等相关定义。



CANOpen 协议的四大核心状态中，嵌套了三种核心通信模型，具体如下：

（1）       主 / 从站模型：与 Modbus 协议逻辑类似，核心差异是支持多主机架构，最多可接入 127 个从站，主要用于网络诊断和设备状态管理。

（2）       客户端 / 服务器模型：借鉴 TCP/IP 协议的交互模式，专门适配对象字典（OD）的读写操作。从设备作为服务器提供参数访问服务，主设备作为客户端发起读写请求。

（3）       生产者 / 消费者模型：与 MQTT 协议的通信逻辑一致，从设备担任数据生产者，主设备担任数据消费者。生产者可按主设备的明确请求（拉模型），或主动无请求推送（推模型），传输预设的目标数据。



了解了以上知识后，还需要了解CANOpen协议的如下相关概念

（1）      对象字典

    对象字典的功能类似 Modbus 协议中的寄存器，是定义 CANOpen 节点所有行为、参数及通信规则的核心。与 Modbus 寄存器不同，它通过 “16 位索引 + 8 位子索引” 的双标识方式，唯一确定每个条目。

对象字典分为公共对象字典和私有对象字典。其中 DS301 协议作为 CANOpen 的基础通用协议，明确了所有 CANOpen 设备必须遵循的公共对象字典规范。

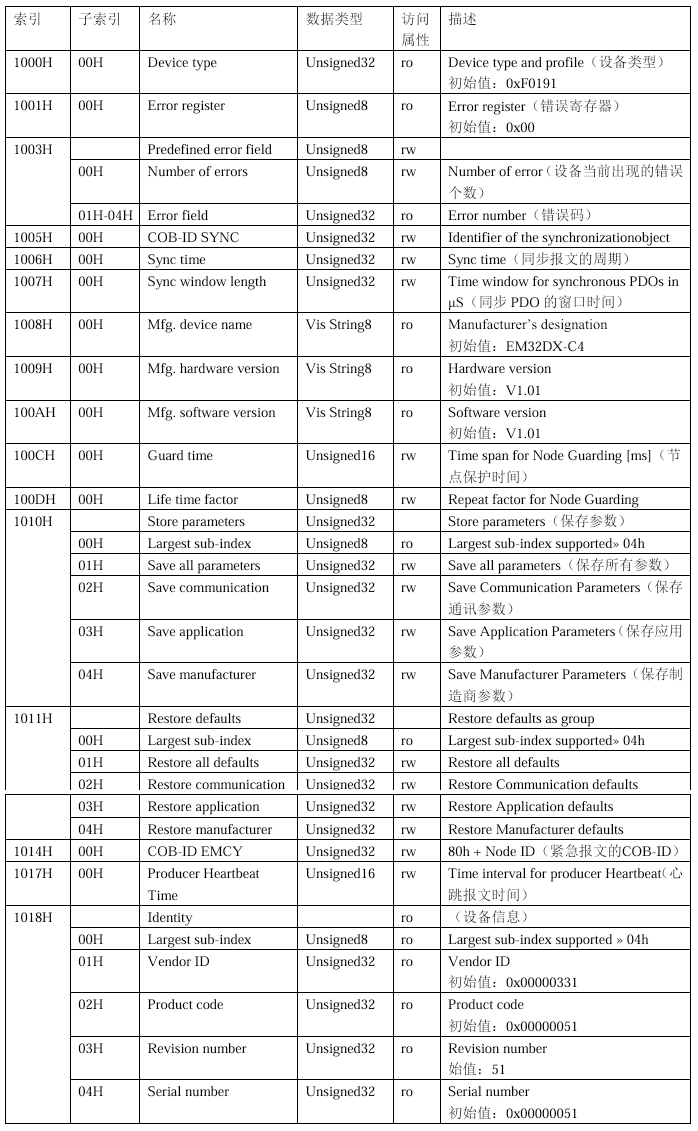

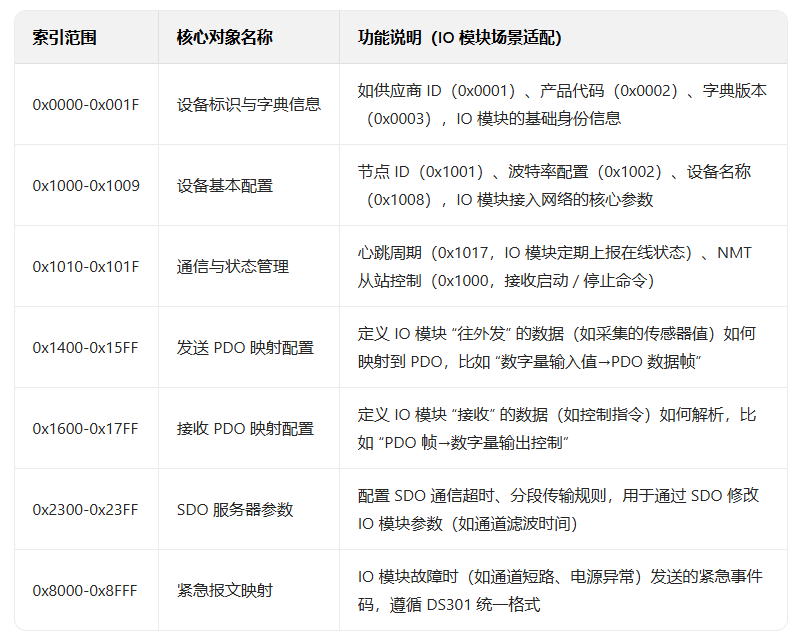

  针对我们对接的EM32DX-C4查看设备手册，DS301对应的数据字典的通用参数如下：



   设备参数如下：

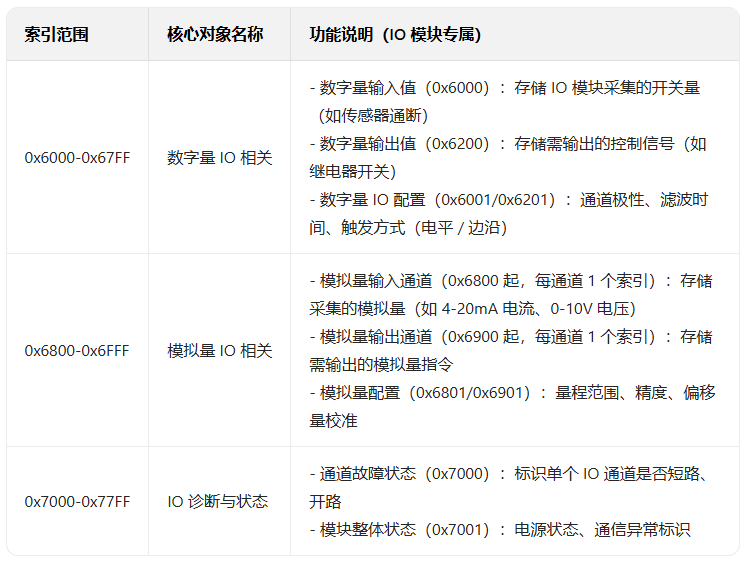

DS401属于子协议，专门定义数字量 / 模拟量 IO 的采集、控制、诊断等特有功能，索引范围集中在 0x6000-0x77FF，核心条目按 “数字量 IO”“模拟量 IO”“诊断” 分类

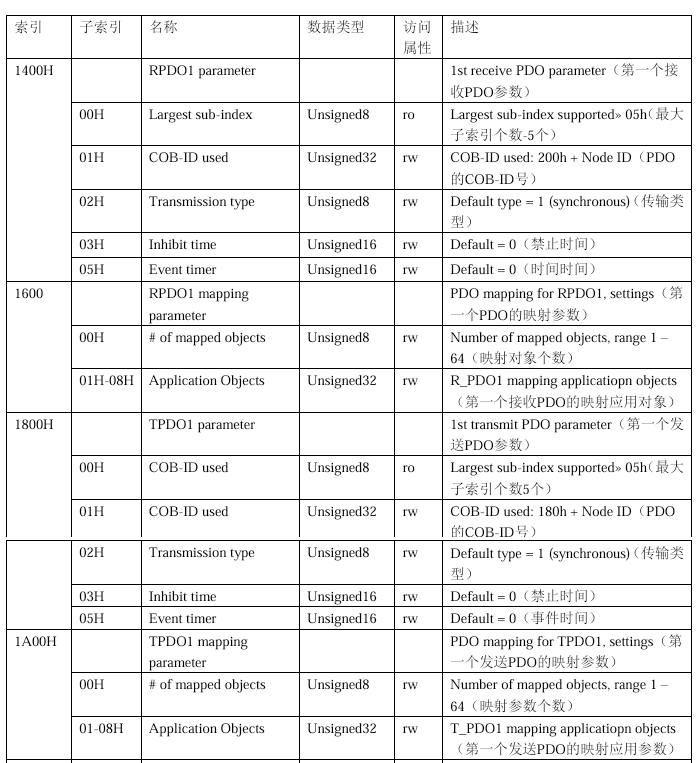

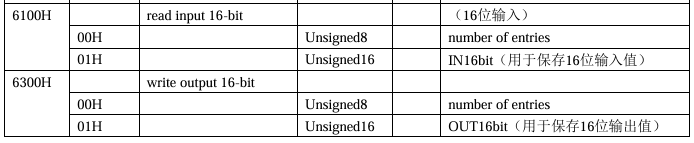

 查EM32DX-C4设备手册 DS401协议对应的对象字典参数如下：

（2）      COB-ID

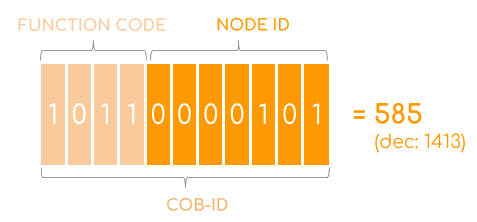

COB-ID其实就是11位CAN ID，它分两部分组成，高4位为功能码，低7位为从设备地址码，所以最多支持127个从设备。

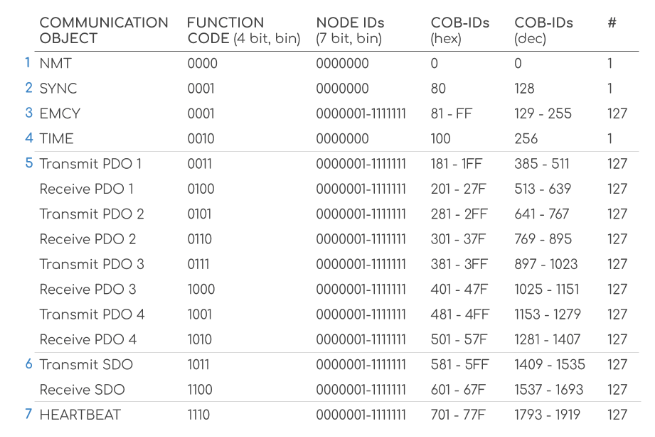

功能码和具体的通信服务相关（如下图所示）：



（3）      网络管理（NMT）

NMT服务用于通过NMT命令（如：启动、停止、复位）来控制CANopen设备的状态（如：预运行、运行、停止）。

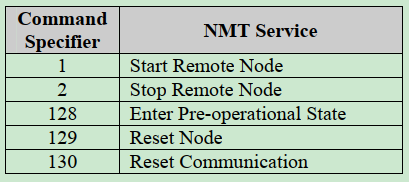

为了改变状态，NMT主机发送一个带有 CAN ID 的2字节消息（即功能代码和节点ID ）。所有从站节点都处理这个报文。节点ID 0表示广播命令。



功能代码如下：

（4）      服务数据对象（SDO）

SDO（Server Data Object，服务数据对象）的核心功能是访问或修改 CANopen 设备对象字典内的参数值。例如，当应用主站需调整 CANopen 设备的特定配置参数时，可借助 SDO 服务完成参数的读写操作，实现设备配置的灵活变更。

（5）      过程数据对象（PDO）

PDO（Process Data Object，过程数据对象） 是专为设备间实时、高速数据传输设计的核心通信服务，是工业场景中过程数据交互的关键通道。

PDO数据上传有四种方式触发：

定时发送，同步传输（同步信号触发），远程请求和事件触发。

（6）      心跳信号（Heartbeat）

CANopen 的心跳服务具有双重核心目的：一是向网络发送 “设备在线” 的活动消息，二是确认 NMT 命令的执行状态。NMT 从设备会按预设周期（例如 200 毫秒）发送心跳消息，消息 CAN ID 遵循固定规则（如节点 2 的 CAN ID 为 0x702），其第一个数据字节携带节点当前的 NMT 状态码（如下图）。若心跳消息的接收方（如NMT主站）在设定时限内未收到该消息，将触发预设的离线响应机制。



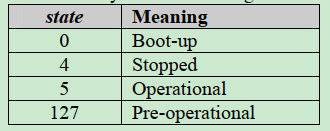

（7）      同步（SYNC）

CANopen 的 SYNC 报文核心作用是同步多个从设备的输入采集与输出响应，通常由应用主站发起。主站向 CANopen 网络发送 SYNC 消息（COB-ID 为 0x080），支持带或不带 SYNC 计数器两种传输形式。多个从节点可预先配置为响应 SYNC 信号，要么同步捕获输入数据并传输，要么与其他参与同步的节点协同设置输出，确保动作一致性。

SYNC 计数器的存在可灵活划分同步组，实现多组设备的独立同步操作，适配不同场景下的协同需求。

（8）      紧急情况（EMCY）

CANopen 的紧急服务（EMCY）专为设备发生致命错误（如传感器故障）设计，用于向网络其他节点及时上报故障状态。受影响的节点会以高优先级、单次触发式向网络发送 EMCY 消息（例如节点 2 的消息 COB-ID 为 0x082）。消息的数据字节携带具体错误码及相关辅助信息，通过查询设备手册或协议规范，可获取对应的故障详情。

（9）      时间戳（Timestamp）

该消息由主站发起，对应的 CAN ID 为 0x100。使用 6 字节 (48 位)表示。前 4 个字节 (32 位): 表示从午夜开始的毫秒数(范围: 0-4294967295 毫秒，约 1193 小时)。后 2 个字节 (16 位): 表示自 1984 年 1 月 1 日 0 时起的天数(范围: 0-65535 天，约 179.4 年) 。



二、CANOpen DS401协议实现

官方示例（06_bus_canopen_master_motor）在免费开源的CanFestival（LGPLv2 许可证）的基础上实现的。该开源代码实现了CANOpen协议如下功能：

（1）NMT（网络管理）：节点状态控制（初始化、预操作、操作、停止）和心跳监测

（2）PDO（过程数据对象）：高速实时数据传输，支持循环和事件触发模式，优化工业控制场景响应速度

（3）SDO（服务数据对象）：对象字典参数访问，支持快速下载和分段下载，用于设备配置和参数调整

（4）SYNC（同步对象）：网络时钟同步和周期性数据传输协调

（5）EMCY（紧急对象）：错误报告和故障通知机制



我是在官方示例06_bus_canopen_master_motor的基础上进行大幅度修改而完成。除了canopen_callback.*相关内容没有多少变化外，其他文件改动比较大。

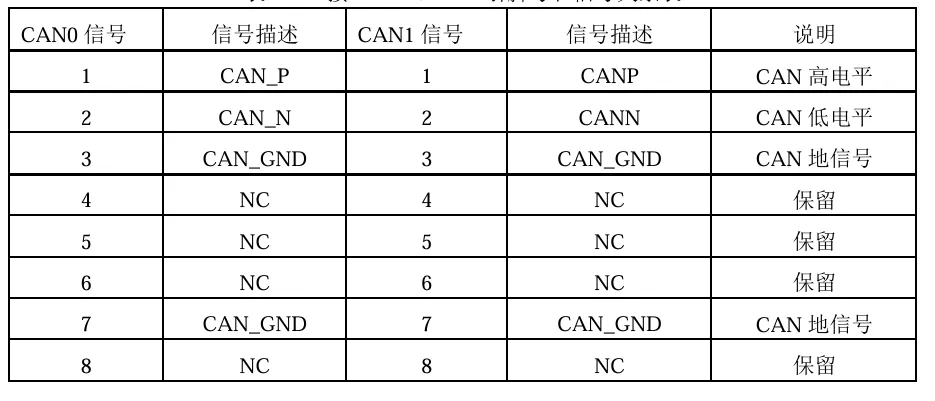

讲解代码之前，先简单说一下硬件接线。查EM32DX-C4手册，CANOpen接口采用了以太网的接口，管脚定义如下：

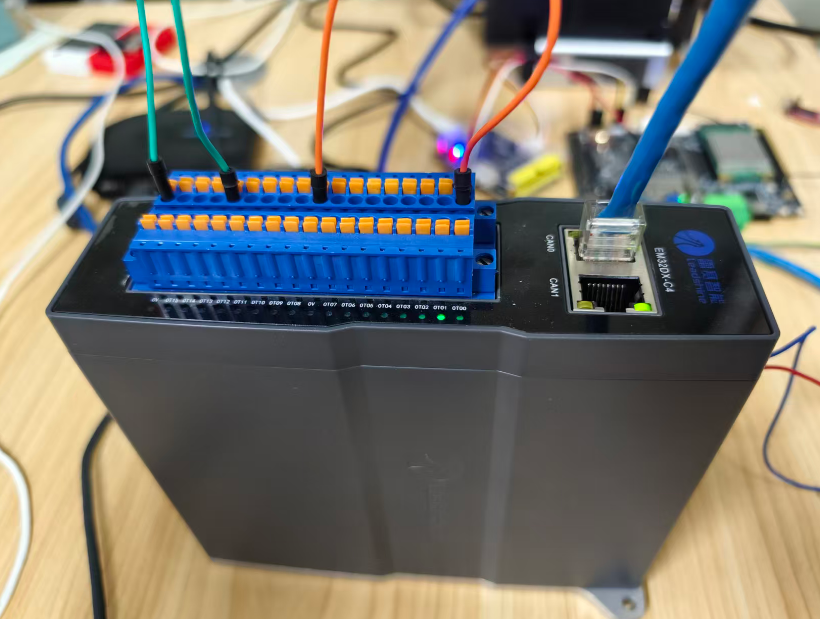

根据这个定义，自己做了一个CAN网络连接线，主要用到1,2两根线，对应的网线是1-白橙和2-橙色。白橙也就是CAN_P接入睿擎派的CAN_H接口，橙色接入睿擎派的CAN_L接口。

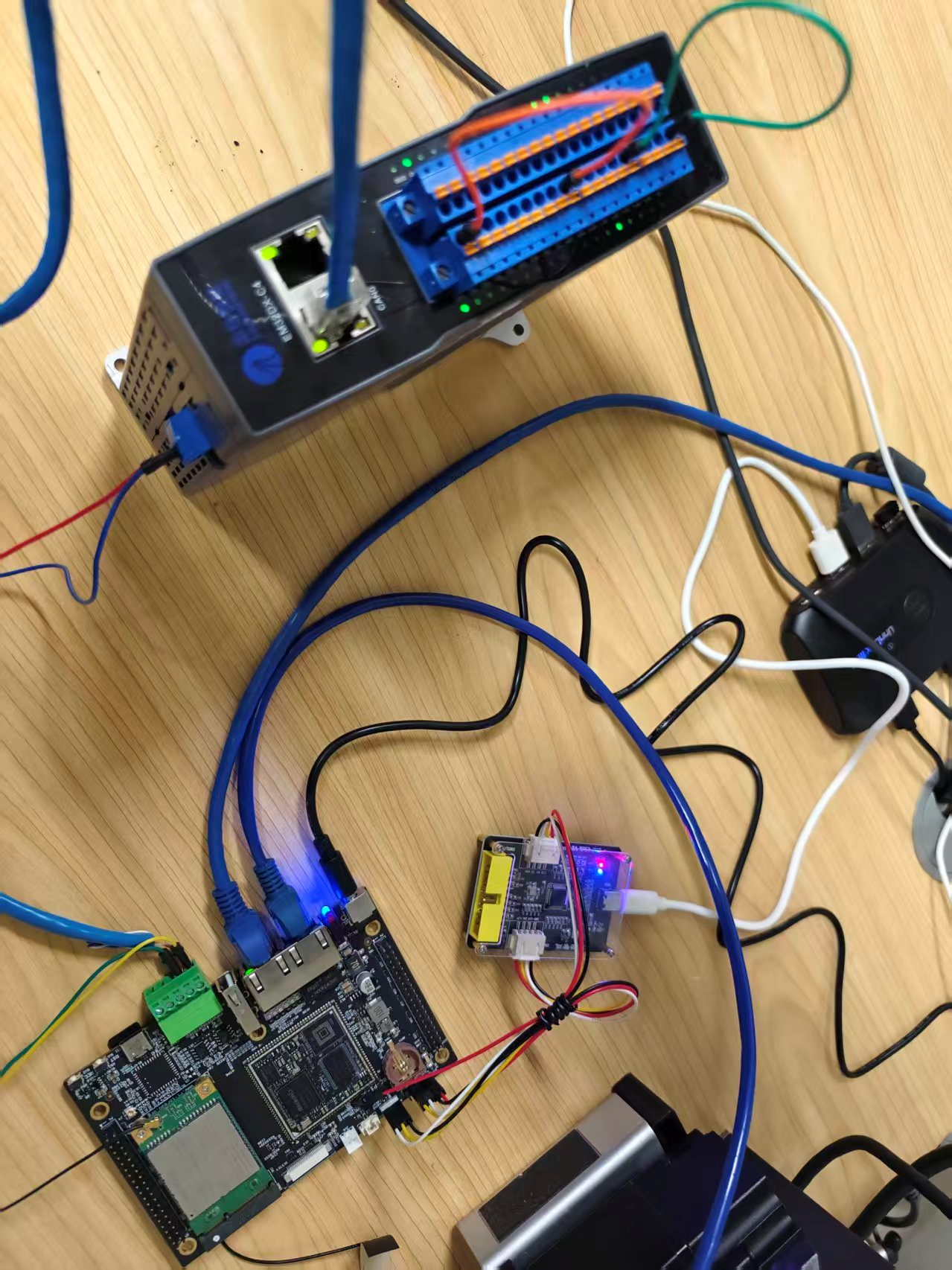

由于我对 CANOpen 协议的了解不够深入，且是初次接触塞雷 EM32DX-C4 硬件模块，初期的调试工作遇到了不少阻碍。好在手头恰好有 PCAN-USB 模块，将其接入 CAN 总线后，我通过 PCAN-View 工具实时监听 CAN 帧数据，这一操作直接显著提升了开发与调试的效率（如下图）。

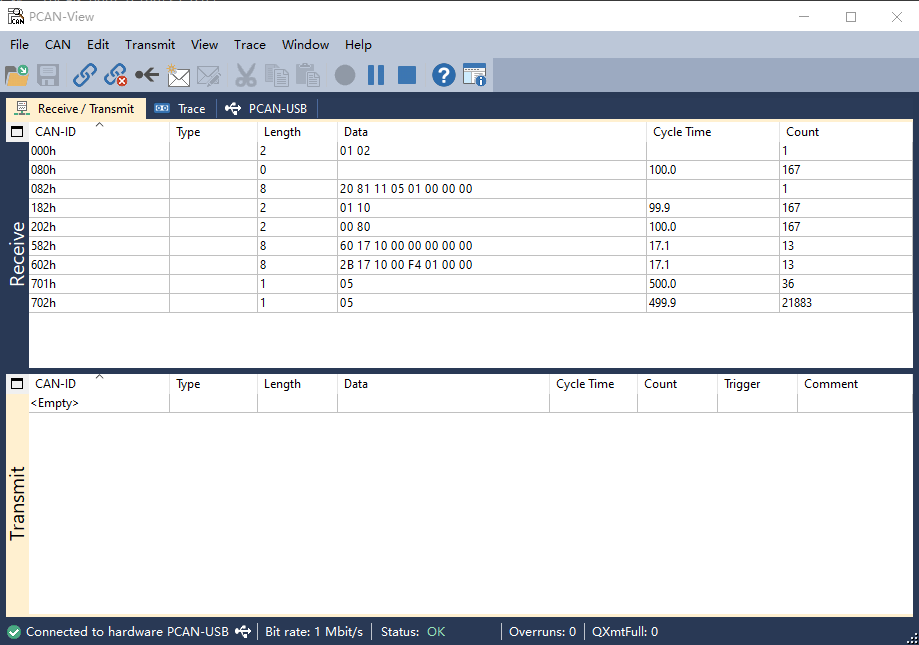

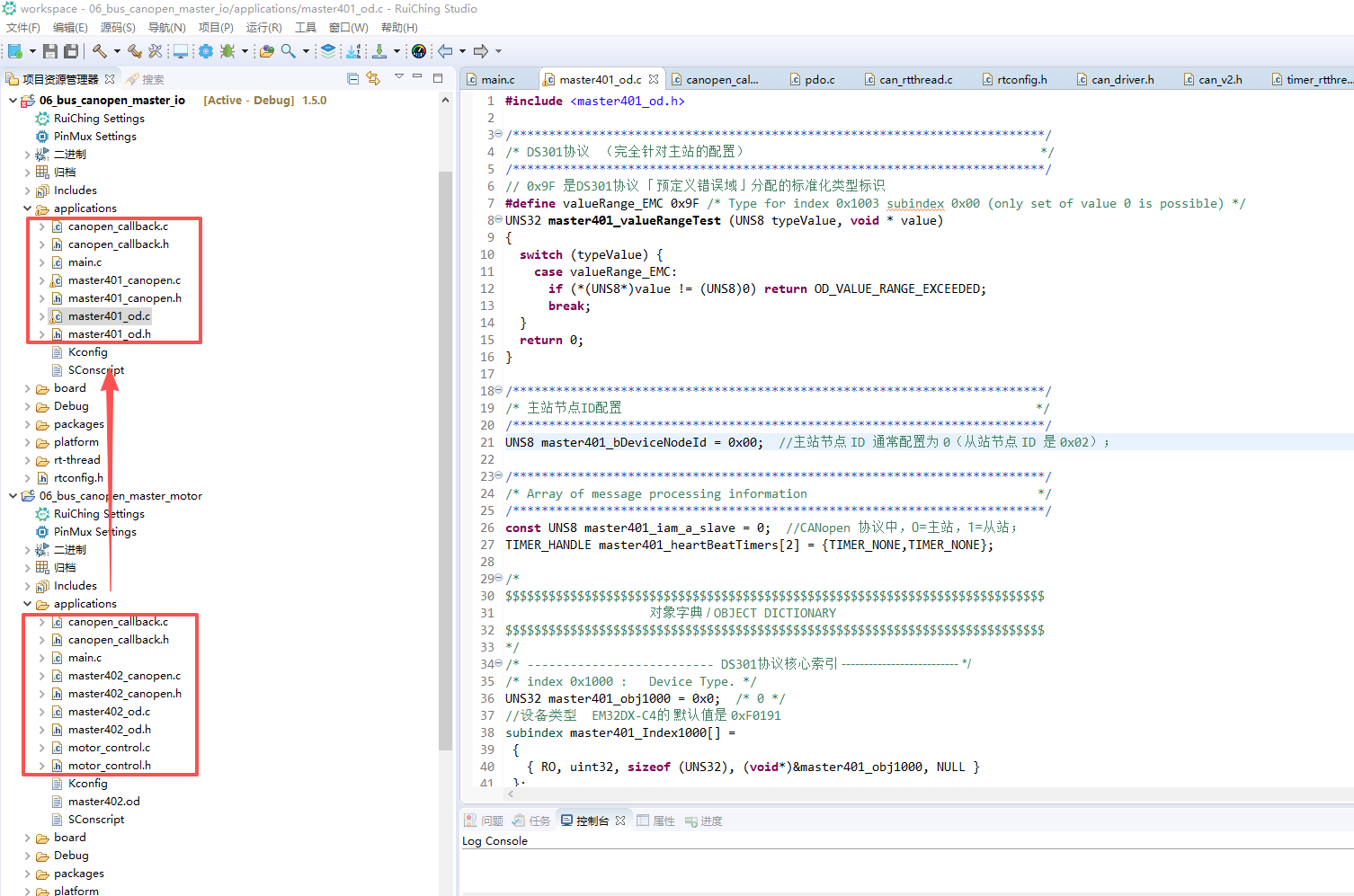

   master402_od.c改名为master401_od.c

   主要是DS301和DS401对象字典定义的地方。对原有的数据字典进行了大幅度的删减。

原有的对象字典定义：

const indextable master402_objdict[] =

{

  { (subindex*)master402_Index1000,sizeof(master402_Index1000)/sizeof(master402_Index1000[0]), 0x1000},

  { (subindex*)master402_Index1001,sizeof(master402_Index1001)/sizeof(master402_Index1001[0]), 0x1001},

  { (subindex*)master402_Index1005,sizeof(master402_Index1005)/sizeof(master402_Index1005[0]), 0x1005},

  { (subindex*)master402_Index1006,sizeof(master402_Index1006)/sizeof(master402_Index1006[0]), 0x1006},

  { (subindex*)master402_Index1014,sizeof(master402_Index1014)/sizeof(master402_Index1014[0]), 0x1014},

  { (subindex*)master402_Index1016,sizeof(master402_Index1016)/sizeof(master402_Index1016[0]), 0x1016},

  { (subindex*)master402_Index1017,sizeof(master402_Index1017)/sizeof(master402_Index1017[0]), 0x1017},

  { (subindex*)master402_Index1018,sizeof(master402_Index1018)/sizeof(master402_Index1018[0]), 0x1018},

  { (subindex*)master402_Index1200,sizeof(master402_Index1200)/sizeof(master402_Index1200[0]), 0x1200},

  { (subindex*)master402_Index1280,sizeof(master402_Index1280)/sizeof(master402_Index1280[0]), 0x1280},

  { (subindex*)master402_Index1281,sizeof(master402_Index1281)/sizeof(master402_Index1281[0]), 0x1281},

  { (subindex*)master402_Index1400,sizeof(master402_Index1400)/sizeof(master402_Index1400[0]), 0x1400},

  { (subindex*)master402_Index1401,sizeof(master402_Index1401)/sizeof(master402_Index1401[0]), 0x1401},

  { (subindex*)master402_Index1402,sizeof(master402_Index1402)/sizeof(master402_Index1402[0]), 0x1402},

  { (subindex*)master402_Index1403,sizeof(master402_Index1403)/sizeof(master402_Index1403[0]), 0x1403},

  { (subindex*)master402_Index1600,sizeof(master402_Index1600)/sizeof(master402_Index1600[0]), 0x1600},

  { (subindex*)master402_Index1601,sizeof(master402_Index1601)/sizeof(master402_Index1601[0]), 0x1601},

  { (subindex*)master402_Index1602,sizeof(master402_Index1602)/sizeof(master402_Index1602[0]), 0x1602},

  { (subindex*)master402_Index1603,sizeof(master402_Index1603)/sizeof(master402_Index1603[0]), 0x1603},

  { (subindex*)master402_Index1800,sizeof(master402_Index1800)/sizeof(master402_Index1800[0]), 0x1800},

  { (subindex*)master402_Index1801,sizeof(master402_Index1801)/sizeof(master402_Index1801[0]), 0x1801},

  { (subindex*)master402_Index1802,sizeof(master402_Index1802)/sizeof(master402_Index1802[0]), 0x1802},

  { (subindex*)master402_Index1803,sizeof(master402_Index1803)/sizeof(master402_Index1803[0]), 0x1803},

  { (subindex*)master402_Index1A00,sizeof(master402_Index1A00)/sizeof(master402_Index1A00[0]), 0x1A00},

  { (subindex*)master402_Index1A01,sizeof(master402_Index1A01)/sizeof(master402_Index1A01[0]), 0x1A01},

  { (subindex*)master402_Index1A02,sizeof(master402_Index1A02)/sizeof(master402_Index1A02[0]), 0x1A02},

  { (subindex*)master402_Index1A03,sizeof(master402_Index1A03)/sizeof(master402_Index1A03[0]), 0x1A03},

  { (subindex*)master402_Index2001,sizeof(master402_Index2001)/sizeof(master402_Index2001[0]), 0x2001},

  { (subindex*)master402_Index2002,sizeof(master402_Index2002)/sizeof(master402_Index2002[0]), 0x2002},

  { (subindex*)master402_Index2003,sizeof(master402_Index2003)/sizeof(master402_Index2003[0]), 0x2003},

  { (subindex*)master402_Index2004,sizeof(master402_Index2004)/sizeof(master402_Index2004[0]), 0x2004},

  { (subindex*)master402_Index2005,sizeof(master402_Index2005)/sizeof(master402_Index2005[0]), 0x2005},

  { (subindex*)master402_Index2006,sizeof(master402_Index2006)/sizeof(master402_Index2006[0]), 0x2006},

  { (subindex*)master402_Index2007,sizeof(master402_Index2007)/sizeof(master402_Index2007[0]), 0x2007},

  { (subindex*)master402_Index2124,sizeof(master402_Index2124)/sizeof(master402_Index2124[0]), 0x2124},

  { (subindex*)master402_Index2F00,sizeof(master402_Index2F00)/sizeof(master402_Index2F00[0]), 0x2F00},

  { (subindex*)master402_Index2F01,sizeof(master402_Index2F01)/sizeof(master402_Index2F01[0]), 0x2F01},

  { (subindex*)master402_Index6040,sizeof(master402_Index6040)/sizeof(master402_Index6040[0]), 0x6040},

  { (subindex*)master402_Index6041,sizeof(master402_Index6041)/sizeof(master402_Index6041[0]), 0x6041},

  { (subindex*)master402_Index6060,sizeof(master402_Index6060)/sizeof(master402_Index6060[0]), 0x6060},

  { (subindex*)master402_Index6064,sizeof(master402_Index6064)/sizeof(master402_Index6064[0]), 0x6064},

  { (subindex*)master402_Index606C,sizeof(master402_Index606C)/sizeof(master402_Index606C[0]), 0x606C},

  { (subindex*)master402_Index607A,sizeof(master402_Index607A)/sizeof(master402_Index607A[0]), 0x607A},

  { (subindex*)master402_Index607C,sizeof(master402_Index607C)/sizeof(master402_Index607C[0]), 0x607C},

  { (subindex*)master402_Index6081,sizeof(master402_Index6081)/sizeof(master402_Index6081[0]), 0x6081},

  { (subindex*)master402_Index6098,sizeof(master402_Index6098)/sizeof(master402_Index6098[0]), 0x6098},

  { (subindex*)master402_Index6099,sizeof(master402_Index6099)/sizeof(master402_Index6099[0]), 0x6099},

  { (subindex*)master402_Index60C1,sizeof(master402_Index60C1)/sizeof(master402_Index60C1[0]), 0x60C1},

  { (subindex*)master402_Index60C2,sizeof(master402_Index60C2)/sizeof(master402_Index60C2[0]), 0x60C2},

  { (subindex*)master402_Index60FF,sizeof(master402_Index60FF)/sizeof(master402_Index60FF[0]), 0x60FF},

};



　　删减后的对象字典定义：

  const indextable master401_objdict[] =

{

  { (subindex*)master401_Index1000,sizeof(master401_Index1000)/sizeof(master401_Index1000[0]), 0x1000},

  { (subindex*)master401_Index1001,sizeof(master401_Index1001)/sizeof(master401_Index1001[0]), 0x1001},

  { (subindex*)master401_Index1005,sizeof(master401_Index1005)/sizeof(master401_Index1005[0]), 0x1005},

  { (subindex*)master401_Index1006,sizeof(master401_Index1006)/sizeof(master401_Index1006[0]), 0x1006},

  { (subindex*)master401_Index1014,sizeof(master401_Index1014)/sizeof(master401_Index1014[0]), 0x1014},

  { (subindex*)master401_Index1016,sizeof(master401_Index1016)/sizeof(master401_Index1016[0]), 0x1016},

  { (subindex*)master401_Index1017,sizeof(master401_Index1017)/sizeof(master401_Index1017[0]), 0x1017},

  { (subindex*)master401_Index1018,sizeof(master401_Index1018)/sizeof(master401_Index1018[0]), 0x1018},

  { (subindex*)master401_Index1200,sizeof(master401_Index1200)/sizeof(master401_Index1200[0]), 0x1200},

  { (subindex*)master401_Index1280,sizeof(master401_Index1280)/sizeof(master401_Index1280[0]), 0x1280},

  { (subindex*)master401_Index1400,sizeof(master401_Index1400)/sizeof(master401_Index1400[0]), 0x1400},

  { (subindex*)master401_Index1600,sizeof(master401_Index1600)/sizeof(master401_Index1600[0]), 0x1600},

  { (subindex*)master401_Index1800,sizeof(master401_Index1800)/sizeof(master401_Index1800[0]), 0x1800},

  { (subindex*)master401_Index1A00,sizeof(master401_Index1A00)/sizeof(master401_Index1A00[0]), 0x1A00},

  { (subindex*)master401_Index2000,sizeof(master401_Index2000)/sizeof(master401_Index2000[0]), 0x2000},

  { (subindex*)master401_Index2001,sizeof(master401_Index2001)/sizeof(master401_Index2001[0]), 0x2001},

};



　　

相比原有代码，增加了DO和DI相关的对象字典的定义

/* -------------------------- 0x2000 本地DO输出缓存 -------------------------- */

// 子索引0：最高子索引编号（=1，因为有2个子索引：0和1）

// 子索引1：实际DO数据存储（uint16，RW）

UNS8 master401_highestSubIndex_obj2000 = 1;  /* 最高子索引编号 = 子索引数量-1 */

uint16_t master401_obj2000_do_val = 0x0000;  /* DO数据存储变量（关联g_em32dx_do）*/

subindex master401_Index2000[] =

 {

   // 子索引0：声明最高子索引编号（RO，不可写）

   { RO, uint8, sizeof (UNS8), (void*)&master401_highestSubIndex_obj2000, NULL },

   // 子索引1：实际DO数据（RW，uint16）

   { RW, uint16, sizeof (uint16_t), (void*)&master401_obj2000_do_val, NULL }

 };


/* -------------------------- 0x2001 本地DI输入缓存 -------------------------- */

// 子索引0：最高子索引编号（=1）

// 子索引1：实际DI数据存储（uint16，RO）

UNS8 master401_highestSubIndex_obj2001 = 1;  /* 最高子索引编号 = 子索引数量-1 */

uint16_t master401_obj2001_di_val = 0x0000;  /* DI数据存储变量（关联g_em32dx_di）*/

subindex master401_Index2001[] =

{

   // 子索引0：声明最高子索引编号（RO，不可写）

   { RO, uint8, sizeof (UNS8), (void*)&master401_highestSubIndex_obj2001, NULL },

   // 子索引1：实际DI数据（RO，uint16，协议栈自动更新）

   { RO, uint16, sizeof (uint16_t), (void*)&master401_obj2001_di_val, NULL }

};

　　

需要特别注意的是，master401_od.c中定义的对象字典仅适用于主设备 —— 这是我初期的核心困惑点，曾误以为主设备无需额外定义对象字典。且主设备对象字典中0x1400、0x1800 索引的含义，与从设备对应索引的描述恰好相反：具体来说，主设备的 TPDO1（发送过程数据对象 1）对应从设备的 RPDO1（接收过程数据对象 1），而主设备的 RPDO1 则对应从设备的 TPDO1。

文件调整方面：已移除motor_control.c与motor_control.h文件，并将原文件中的相关 IO 操作整合至master401_canopen.c中；同时将原master402_canopen.c文件重命名为master401_canopen.c，且对文件内大部分核心代码进行了适配性修改。

从设备 IO 模块的对象字典配置，均在该文件中完成实现，具体代码如下：



/************************** 核心修改：IO模块PDO映射配置 **************************/

// 说明：

// - 从站（EM32DX-C4）接收DO输出：RPDO1(0x1400)映射DO0-DO15（2字节）

// - 从站（EM32DX-C4）发送DI输入：TPDO1(0x1800)映射DI0-DI15（2字节）

// - 复用原PDO通道，删除伺服相关映射



/* TPDO1配置（从站→主站：DI输入）*/

static UNS8 IO_DIS_SLAVE_TPDO1(uint8_t nodeId) {

    rt_kprintf("config...0!\n");

    UNS32 TPDO_COBId = PDO_DISANBLE(0x00000180, nodeId);  // COB-ID: 0x182（IO_NODEID=2）

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1800, 1, 4, uint32, &TPDO_COBId, config_node_param_cb, 0);

}

static UNS8 IO_Write_SLAVE_TPDO1_Type(uint8_t nodeId) {

    rt_kprintf("config...1!\n");

    UNS8 trans_type = PDO_TRANSMISSION_TYPE;  // 同步传输

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1800, 2, 1, uint8, &trans_type, config_node_param_cb, 0);

}

static UNS8 IO_Clear_SLAVE_TPDO1_Cnt(uint8_t nodeId) {

    rt_kprintf("config...2!\n");

    UNS8 pdo_map_cnt = 0;  // 清除原有映射

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1A00, 0, 1, uint8, &pdo_map_cnt, config_node_param_cb, 0);

}

static UNS8 IO_Write_SLAVE_TPDO1_Map(uint8_t nodeId) {

    rt_kprintf("config...3!\n");

    // TPDO1映射：DI0-DI15（模块DI对应索引0x6100，子索引0x01，2字节）

    UNS32 pdo_map_val = 0x61000110;  // 索引0x6100 + 子索引0x01 + 16位长度（0x10）

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1A00, 1,4, uint32, &pdo_map_val, config_node_param_cb, 0);

}

static UNS8 IO_Write_SLAVE_TPDO1_Cnt(uint8_t nodeId) {

    rt_kprintf("config...4!\n");

    UNS8 pdo_map_cnt = 1;  // 1个映射项（2字节）

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1A00, 0,1, uint8, &pdo_map_cnt, config_node_param_cb, 0);

}

static UNS8 IO_EN_SLAVE_TPDO1(uint8_t nodeId) {

    rt_kprintf("config...5!\n");

    UNS32 TPDO_COBId = PDO_ENANBLE(0x00000180, nodeId);

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1800, 1,4, uint32, &TPDO_COBId, config_node_param_cb, 0);

}

//-----------------------------------------------------------//

/* RPDO1配置（主站→从站：DO输出）*/

static UNS8 IO_DIS_SLAVE_RPDO1(uint8_t nodeId) {

    rt_kprintf("config...6!\n");

    UNS32 RPDO_COBId = PDO_DISANBLE(0x00000200, nodeId);  // COB-ID: 0x202（IO_NODEID=2）

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1400, 1,4, uint32, &RPDO_COBId, config_node_param_cb, 0);

}

static UNS8 IO_Write_SLAVE_RPDO1_Type(uint8_t nodeId) {

    rt_kprintf("config...7!\n");

    UNS8 trans_type = PDO_TRANSMISSION_TYPE;  // 同步传输

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1400, 2,1, uint8, &trans_type, config_node_param_cb, 0);

}

static UNS8 IO_Clear_SLAVE_RPDO1_Cnt(uint8_t nodeId) {

    rt_kprintf("config...8!\n");

    UNS8 pdo_map_cnt = 0;  // 清除原有映射

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1600, 0,1, uint8, &pdo_map_cnt, config_node_param_cb, 0);

}

static UNS8 IO_Write_SLAVE_RPDO1_Map(uint8_t nodeId) {

    rt_kprintf("config...9!\n");

    // RPDO1映射：DO0-DO15（模块DO对应索引0x6300，子索引0x01，2字节）

    UNS32 pdo_map_val = 0x63000110;  // 索引0x6300 + 子索引0x01 + 16位长度（0x10）

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1600, 1,4, uint32, &pdo_map_val, config_node_param_cb, 0);

}

static UNS8 IO_Write_SLAVE_RPDO1_Cnt(uint8_t nodeId) {

    rt_kprintf("config...10!\n");

    UNS8 pdo_map_cnt = 1;  // 1个映射项（2字节）

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1600, 0,1, uint8, &pdo_map_cnt, config_node_param_cb, 0);

}

static UNS8 IO_EN_SLAVE_RPDO1(uint8_t nodeId) {

    rt_kprintf("config...11!\n");

    UNS32 RPDO_COBId = PDO_ENANBLE(0x00000200, nodeId);

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1400, 1,4, uint32, &RPDO_COBId, config_node_param_cb, 0);

}



//-----------------------------------------------------------//

/* 心跳配置（IO模块生产者心跳）*/

static UNS8 IO_Write_SLAVE_Heartbeat(uint8_t nodeId) {

    rt_kprintf("config...12!\n");

    UNS16 producer_heartbeat_time = PRODUCER_HEARTBEAT_TIME;

    return writeNetworkDictCallBack(OD_Data, nodeId, 0x1017, 0,2, uint16, &producer_heartbeat_time, config_node_param_cb, 0);

}



/* 配置完成回调 */

static UNS8 IO_Config_Done(uint8_t nodeId) {

    rt_kprintf("config...13!\n");

    node_config_state *conf = &slave_conf;

    rt_sem_release(&(conf->finish_sem));

    return 0;

}



// IO模块配置函数指针数组（按顺序执行）

static UNS8 (*IOCFG_Operation[])(uint8_t nodeId) = {

    // TPDO1（DI输入）配置（6步）

    IO_DIS_SLAVE_TPDO1,        // 步骤0：禁用TPDO1

    IO_Write_SLAVE_TPDO1_Type, // 步骤1：写TPDO1传输类型

    IO_Clear_SLAVE_TPDO1_Cnt,  // 步骤2：清除TPDO1映射数

    IO_Write_SLAVE_TPDO1_Map,  // 步骤3：写TPDO1映射

    IO_Write_SLAVE_TPDO1_Cnt,  // 步骤4：设置TPDO1映射数

    IO_EN_SLAVE_TPDO1,         // 步骤5：启用TPDO1

    // RPDO1（DO输出）配置（6步）

    IO_DIS_SLAVE_RPDO1,        // 步骤6：禁用RPDO1

    IO_Write_SLAVE_RPDO1_Type, // 步骤7：写RPDO1传输类型

    IO_Clear_SLAVE_RPDO1_Cnt,  // 步骤8：清除RPDO1映射数

    IO_Write_SLAVE_RPDO1_Map,  // 步骤9：写RPDO1映射

    IO_Write_SLAVE_RPDO1_Cnt,  // 步骤10：设置RPDO1映射数

    IO_EN_SLAVE_RPDO1,         // 步骤11：启用RPDO1

    // 心跳配置（1步）

    IO_Write_SLAVE_Heartbeat,  // 步骤12：写从站心跳

    // 配置完成（1步）

    IO_Config_Done,            // 步骤13：释放信号量

};



原先DS301一些逻辑我们进行了保留。

并且新增了一些 IO操作接口函数，代码如下：

/************************** 新增IO操作API（上层调用） **************************/

/**

 * @brief 设置EM32DX-C4的DO输出

 * @param do_val: 16位DO值（bit0=DO0, bit15=DO15，1=导通，0=断开）

 * @retval RT_EOK: 成功，-RT_ERROR: 失败

 */

rt_err_t em32dx_set_do(uint16_t do_val) {

    if (*can_node[1].nmt_state != Operational) {

        rt_kprintf("EM32DX-C4 not in Operational state!\n");

        return -RT_ERROR;

    }



    // 更新全局缓存

    g_em32dx_do = do_val;

    // 通过RPDO1发送DO值

    UNS32 size = 2;

    UNS32 errorCode = writeLocalDict(OD_Data, 0x2000, 1, &do_val, &size, 0);

    if (errorCode != OD_SUCCESSFUL) {

        rt_kprintf("Write DO failed! Error code: 0x%08X\n", errorCode);

        return -RT_ERROR;

    }



    return RT_EOK;

}



/**

 * @brief 读取EM32DX-C4的DI输入

 * @param di_val: 输出参数，存储16位DI值（bit0=DI0, bit15=DI15，1=导通，0=断开）

 * @retval RT_EOK: 成功，-RT_ERROR: 失败

 */

rt_err_t em32dx_get_di() {

    if (*can_node[1].nmt_state != Operational) {

        rt_kprintf("EM32DX-C4 not ready!\n");

        return -RT_ERROR;

    }



    // 从本地字典读取TPDO1接收的DI值

    uint16_t di_val = 0;

    UNS32 size = 2;

    UNS8 data_type;

    UNS32 errorCode = readLocalDict(OD_Data, 0x2001, 1, &di_val, &size, &data_type, 0);

    if (errorCode != OD_SUCCESSFUL) {

        rt_kprintf("Read DI failed! Error code: 0x%08X\n", errorCode);

        return -RT_ERROR;

    }

    rt_kprintf("Read DI: 0x%04X\n", di_val);



    // 更新全局缓存

    g_em32dx_di = di_val;

    return RT_EOK;

}

MSH_CMD_EXPORT(em32dx_get_di, Get EM32DX-C4 DI input);



/**

 * @brief 单独控制某一路DO

 * @param channel: DO通道（0-15）

 * @param state: 0=断开，1=导通

 * @retval RT_EOK: 成功，-RT_ERROR: 失败

 */

rt_err_t em32dx_set_do_channel(uint8_t argc, char **argv) {



    if (argc < 2) {

          rt_kprintf("em32dx_set_do_channel 1 1\n");

          return -RT_ERROR;

    }



    uint8_t channel = atoi(argv[1]);

    uint8_t state = atoi(argv[2]);

    rt_kprintf("channel=%d state=%d\n",channel,state);



    if (channel >= 16) {

        rt_kprintf("DO channel out of range (0-15)!\n");

        return -RT_ERROR;

    }



    if (state) {

        g_em32dx_do |= (1 << channel);

    } else {

        g_em32dx_do &= ~(1 << channel);

    }



    return em32dx_set_do(g_em32dx_do);

}

MSH_CMD_EXPORT(em32dx_set_do_channel, Set single DO channel (channel 0-15, state 0/1));



　　

代码编译完成后，我们将其部署至睿擎派，具体操作步骤如下：

（1）执行 canopen_start 指令，完成 CANOpen 服务的初始化与启动；

（2）执行 em32dx_get_di 指令，获取 16 路开关量的当前状态；

（3）执行 em32dx_set_do_channel 1 1 指令，配置 16 路 DO 通道的输出状态。

其中第一个参数为通道索引（取值范围：0–15），第二个参数为输出状态（0 = 关闭，1 = 打开）。

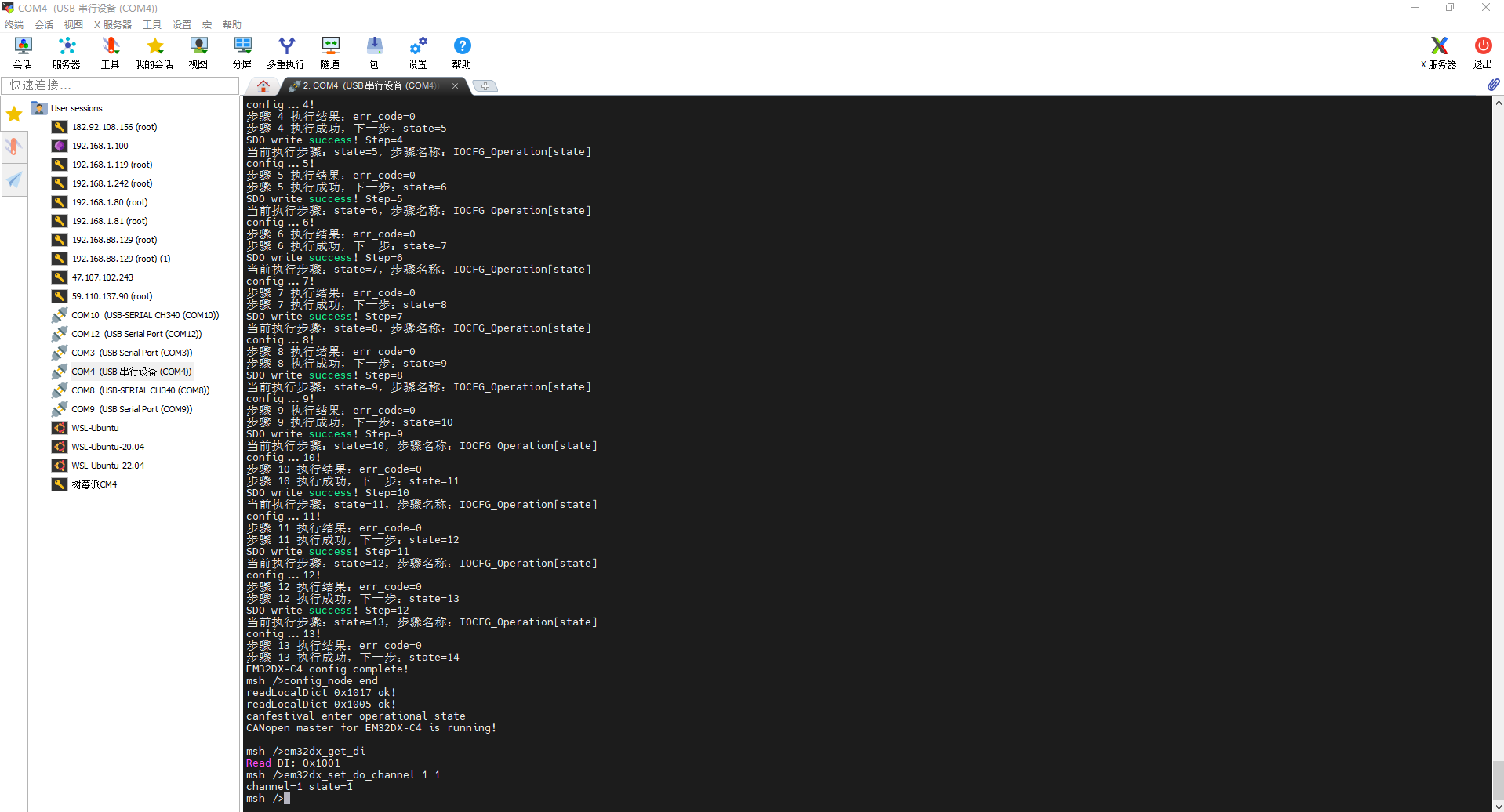

上述指令执行完成后，我们可以观察到对应的 DO 通道状态指示灯，会同步呈现出预期的状态变化（与指令配置的输出状态一致）。

源代码下载链接：

链接: https://pan.baidu.com/s/1aZDxzb3NNhn3WRBA4OeN4w?pwd=w8au

 提取码: w8au

 附录：

（1）CANOpen DS301、DS302、DS401、DS402等全套协议下载：

https://link.gitcode.com/i/614ed2a5064e1990bff8ffcde2328ada?uuid_tt_dd=10_19283516180-1733805088376-790686&isLogin=1&from_id=142936482

（2）DS301协议中文版

https://files.cnblogs.com/files/winshton/301_v04020005_cn_v02_ro.pdf

https://winshton.gitbooks.io/canopen-ds301-cn/content/
