verillog格式化 verible使用

linux直接使用二进制文件

官网网址

选择对应的linux压缩包，下载到本地解压，把文件夹路径添加到PATH变量中，可以在终端输入ver以后tab看看是否会有verible-verilog-format等可执行文件。
对单个文件使用时用verible-verilog-format filename，这时只会显示格式化后的内容在终端，不会修改文件，加--inplace选项修改文件。
对多个文件使用时，简单的可以像打开多个vim文件一样，verible-verilog-format --inplace *.sv
如果结合find使用

//思路1，用vim
vim `find . -name *.sv`
//在vim命令行中
:argdo Neoformat
//使用起来会有些卡顿，修改多个文件需要:set hidden与:set nomore
//思路2，用命令行
verible-verilog-format --inplace `find . -name *.sv`

如果用filelist，可以参考网址[https://github.com/wherelse/verilog-formatter/blob/master/format_verilog.py]

import os
import argparse
# if you want to modify the format parameter, you can change it below.
# the details of parameter reference: https://chipsalliance.github.io/verible/verilog_format.html
format_parameter = '--column_limit=200 --indentation_spaces=2'
parser = argparse.ArgumentParser(description='format verilog by verible')
parser.add_argument('--input', '-i', help='input filelist(.f) file', required=True)
args = parser.parse_args()
with open(args.input, mode="r") as filelist:
    filepaths = filelist.readlines()
    for filepath in filepaths:
        if(filepath):
            # print("verible-verilog-format --inplace {0} {1}".format(format_parameter,filepath))
            os.popen("verible-verilog-format --inplace {0} {1}".format(format_parameter,filepath))
filelist.close()
print("format verilog done")

使用时终端输入python3 test.py -i list.f
可以使用find命令制作filelist，例如find . -name "*.sv" > list.f找出文件夹下所有sv文件放入list.f。

相关参数设置

参考网页[https://vlieo.com/post/verible-verilog-format-use-guide/]与[https://chipsalliance.github.io/verible/verilog_format.html]
常用设置参考--column_limit=300 --indentation_spaces=4 --assignment_statement_alignment=align --named_port_alignment=align --port_declarations_alignment=align --module_net_variable_alignment=align

vim借助neoformat使用verible-verilog-format

首先下载安装neoformat，这里不再赘述。

verilog_systemverilog.vim

neoformat/autoload/neoformat/formatters目录下，新建或修改文件verilog_systemverilog.vim
这里的文件名与vim中显示的文件类型相统一，如果不同的话，需要修改名称。安装了airline的话，默认情况下右下角有显示。

其中内容如下：

function! neoformat#formatters#verilog_systemverilog#enabled() abort
    return ['verible_format']
endfunction

function! neoformat#formatters#verilog_systemverilog#verible_format() abort
    return {
        \ 'exe': '/path/to/verible_verilog_format',
        \ 'args': ['--column_limit=200','--indentation_space=4','-']
        \ 'stderr': 1,
        \ 'stdin': 1,
        \ }
endfunction

在vim中输入指令:set verbose=1可以查看报错信息。
其中stderr必须为1，结合报错信息与neoformat/autoload/neoformat.vim可以看到，

如果stderr为0，输出的命令将为verible_verilog_format --.. 2> /tmp/neoformat/stderr.log，这个2将被视为verible_verilog_format要修改的文件，
而不是表示重定向。（非常奇怪，不知道是这个可执行文件不支持重定向还是系统问题）
该情况是将缓冲区作为输入，前面的参数是正常参数，参数'-'是表示将缓冲区作为输入，输出内容再进行返回。

内容2.0

function! neoformat#formatters#verilog_systemverilog#enabled() abort
    return ['verible_format']
endfunction

function! neoformat#formatters#verilog_systemverilog#verible_format() abort
    return {
        \ 'exe': '/path/to/verible_verilog_format',
        \ 'args': ['--column_limit=200','--indentation_space=4']
        \ 'stderr': 1,
        \ }
endfunction

该情况是将文件拷贝到一个tmp文件中作为输入，输出拷贝到当前文件。

内容3.0

function! neoformat#formatters#verilog_systemverilog#enabled() abort
    return ['verible_format']
endfunction

function! neoformat#formatters#verilog_systemverilog#verible_format() abort
    return {
        \ 'exe': '/path/to/verible_verilog_format',
        \ 'args': ['--inplace','--column_limit=200','--indentation_space=4']
        \ 'stderr': 1,
        \ 'replace': 1,
        \ }
endfunction

该情况是将文件拷贝到一个tmp文件中，使用inplace选项修改了该tmp文件，再将tmp文件拷贝到当前文件。

使用

上面三种配置任意选一种就可以进行使用，在vim命令行输入:Neoformat就可以使用。也可以对这个指令进行重映射。

vscode使用插件

windows系统

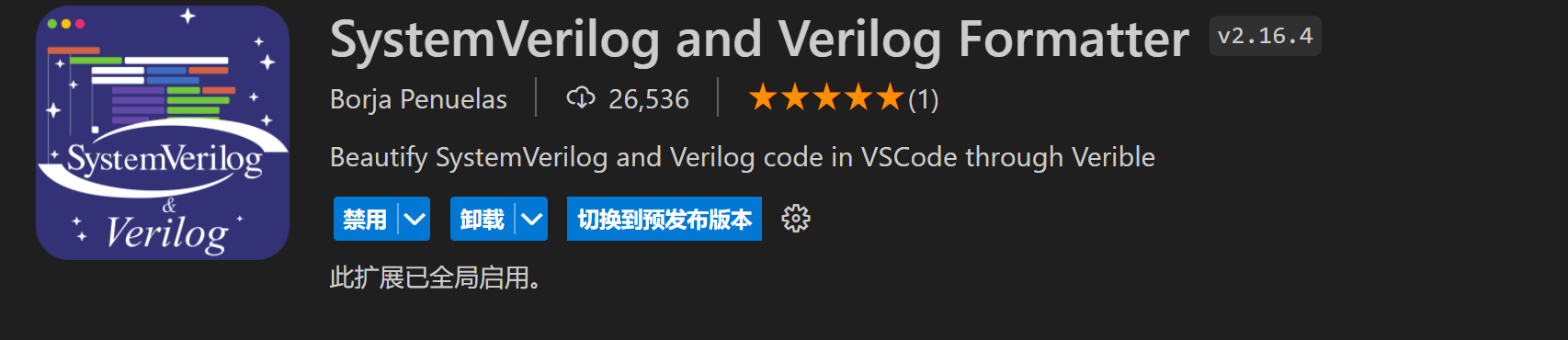

vscode下载插件

官网下载二进制文件

选择对应的win64压缩包，下载到本地解压。
把二进制文件所在目录添加到环境变量（用户或系统都可以）

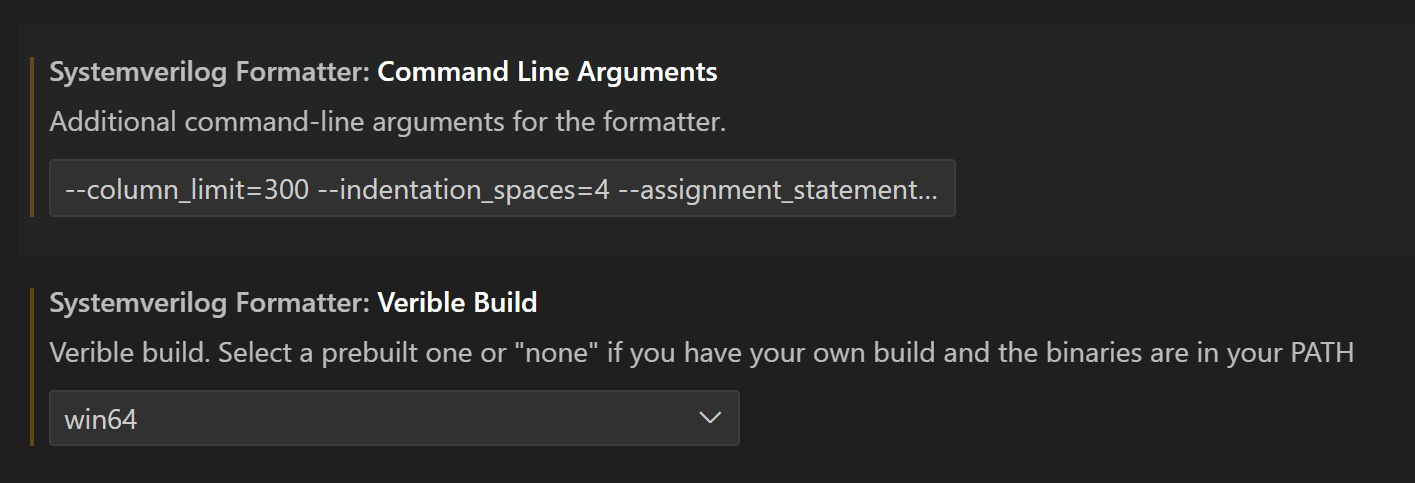

vscode设置界面配置


上行可以添加一个自定义设置，例如--column_limit=300 --indentation_spaces=4 --assignment_statement_alignment=align --named_port_alignment=align --port_declarations_alignment=align --module_net_variable_alignment=align
下行选择win64系统，不可以选择none
注：vscode修改完设置不重启可能无法生效。

linux系统

同官网下载二进制文件

选择对应的linux压缩包，下载到linux系统下。
把二进制文件所在目录添加到环境变量。
最简单方法：在.bashrc中添加一行export PATH=$PATH:/home/...
验证方法：命令行可以直接执行二进制文件名，例如linux指令包括verible-verilog-format
注：下载的二进制文件可能没有可执行权限，导致指令找不到，通过chmod -R +x .../bin给整个文件夹添加权限。

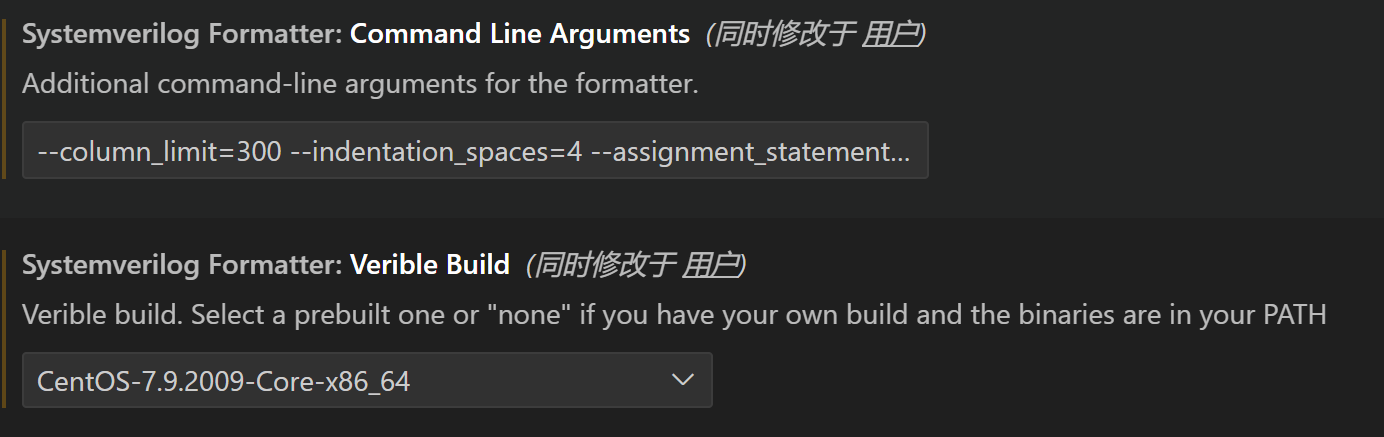

vscode设置界面配置


上行设置同windows，下行不能选none，这里随便尝试了一个Centos就成功了。（linux系统是red hat）

vscode ssh连接配置

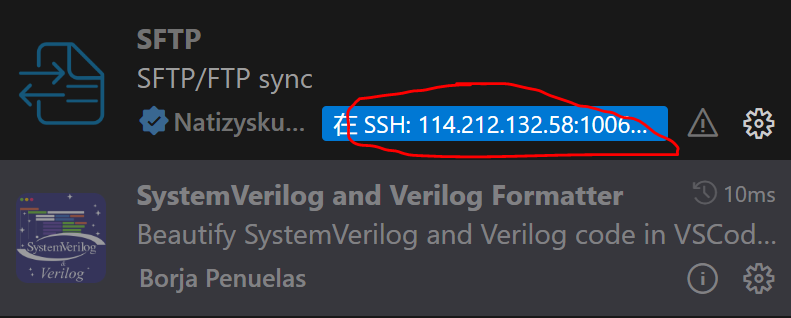

直接在ssh连接窗口远程下载插件。

点击蓝色按钮
这里systemverilog and verilog formatter已经远程下载了，所以没有蓝色按钮。

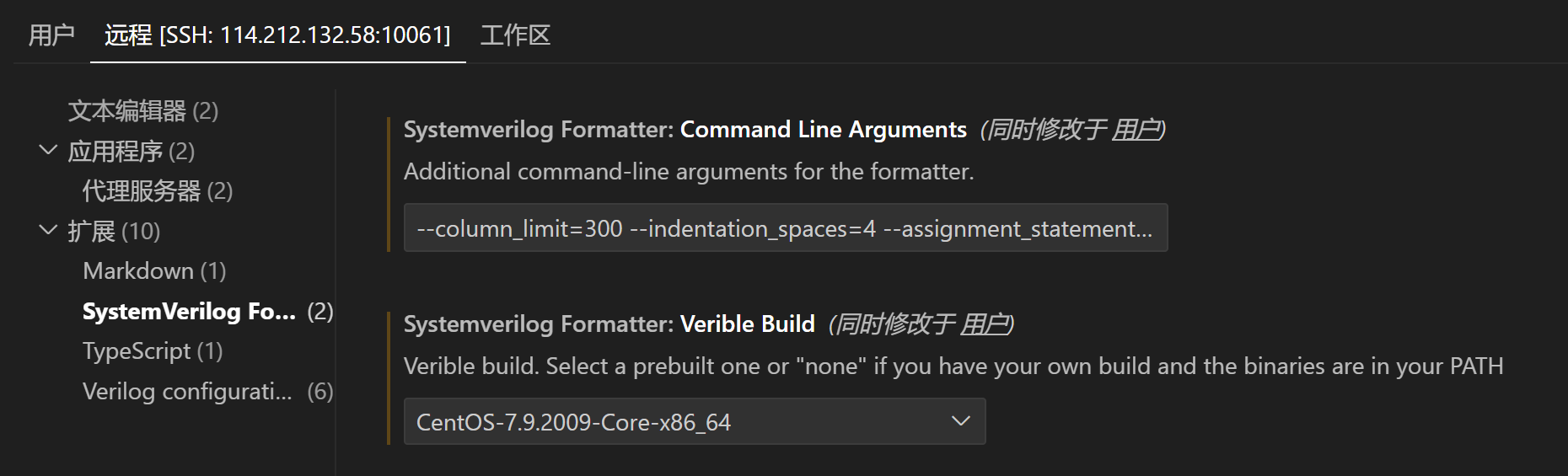

进行配置的步骤与本地类似，可以发现设置时可以本地与远程ssh连接分别设置，设置时同上，二进制文件同样需要下载到服务器本地，添加到路径，参考上面内容。

注意

  1. 当v文件存在错误时，格式化是不起作用的。
  2. 遇到报错
test.sv: Formatted output is lexically different from the input.    Please file a bug.  Details:
Error lexing text: "NOVIF"，{"virtual interface must be set for:",get_full_name(),".vif"}
subtoken: (#722: "\357")
Lexical error.
Lexical error from left input text.

是原文件有问题，我遇到的是"NOVIF"后面的，是中文逗号。
3. neoformat报错可以set verbose=1查看具体错误信息。
