vivado分配引脚

方法一

手动分配引脚

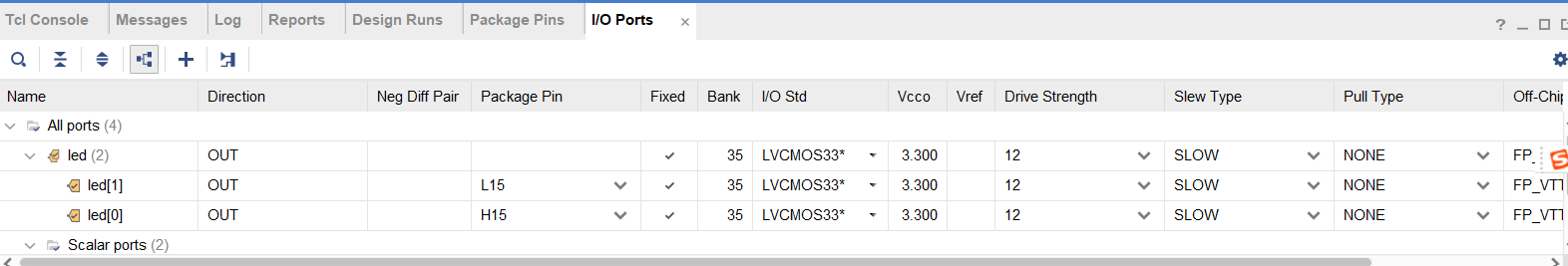

点击open elaborated design，在右下角会有I/O ports栏。

在package pin列分配引脚即可，在I/O std列修改电压分配。
在这个界面ctrl s会显示选项，可以保存为xdc文件。
xdc文件格式如下：

set_property PACKAGE_PIN U14 [get_ports led[0]]
set_property PACKAGE_PIN U19 [get_ports led[1]]
set_property IOSTANDARD LVCMOS33 [get_ports led[*]]

方法二

xdc文件分配引脚
直接新建xdc文件，在xdc文件中如上所示。
或者每个引脚可以归为一行，形如：

set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN N16 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]
set_property -dict {PACKAGE_PIN H15 IOSTANDARD LVCMOS33} [get_ports {led[0]}]
set_property -dict {PACKAGE_PIN L15 IOSTANDARD LVCMOS33} [get_ports {led[1]}]
