散点扫描振镜

数字散点扫描振镜（简称散点扫描振镜/Scatter Scan），属于数字扫描振镜的一种，内部有可编程的高速逻辑器件。可支持多种数字通信协议，其功能兼容传统扫描振镜。对于使用者而言，最大的特征是在传统的数字扫描振镜的基础上，增加了不少于一个硬件脉冲信号的输出功能：该硬件脉冲信号的输出时序和振镜电机的位置是闭环关联的。

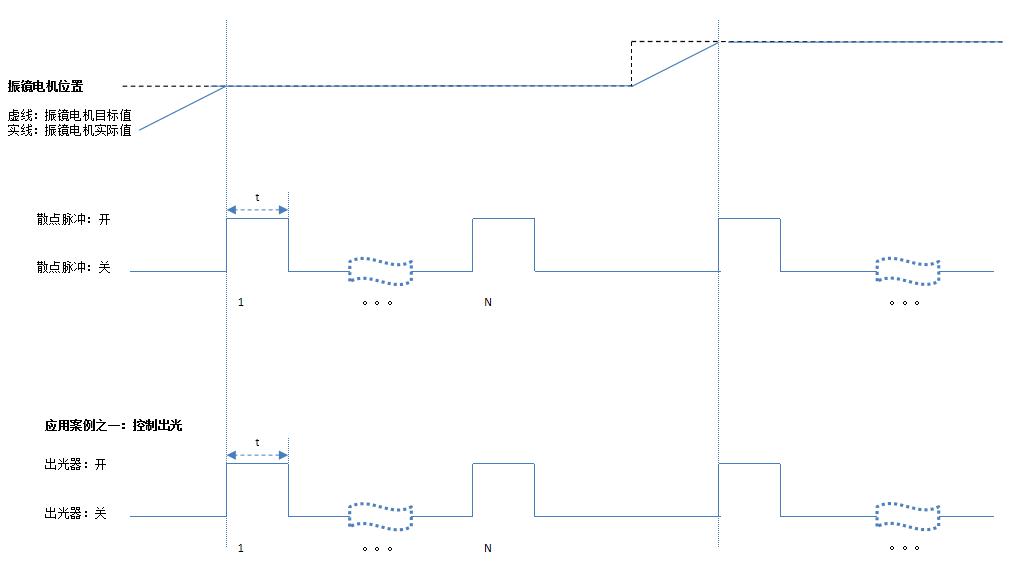

闭环散点脉冲

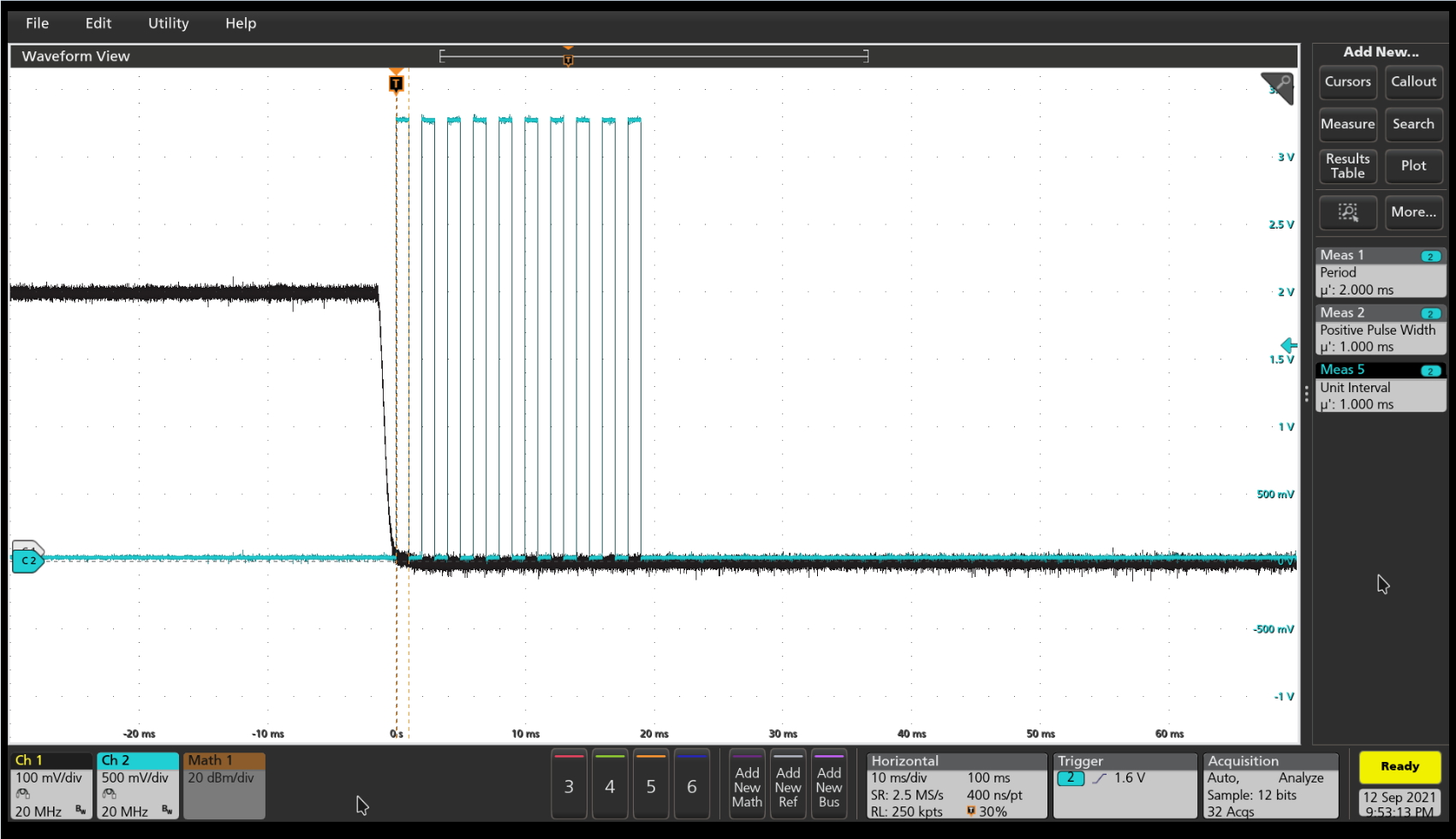

通过图中可以看出，指令下发之后振镜电机立即开始执行阶跃控制（图中黑色信号由上而下）；与此同时，散点脉冲信号等待输出（共10个脉冲），当振镜电机完成整个跳转过程之后再开始输出脉冲；即散点脉冲和振镜电机位置信号关联（闭环）
