7.2.1-内核bpf的实现原理

基本格式 (在终端)

    bpftrace -e
    '
    BEGIN //事件 {
        printf("start\n"); //行为
    }
    '
    tracepoint:syscalls:sys_enter_accept //事件
    /comm == "sshd"/ 条件
    {
        printf("accept\n"); //行为
    }
    END //事件 {
        printf("end\n"); //行为
    }
    '
  • BEGIN 和 END 是特殊的挂载点，它们不是由内核事件（如系统调用、函数执行）触发的，而是由 bpftrace 工具本身的启动动作 触发的, 且只执行一次。
  • 常见的挂载类型有 tp (tracepoint的缩写),kprobe,uprobe,kretprobe。

tcp_connect.bt

#include <net/sock.h>
#include <linux/socket.h>

BEGIN
{
    printf("Enter tcp_connect Case \n");
    printf("%8s %6s %16s" , "TIME" , "PID" , "COMM");
    printf("%19s:%5s  %16s:%5s\n","SADDR","SPORT","DADDR","DPORT");
}

kprobe:tcp_connect
{
    $sk = (struct sock*)arg0;

    $inet_family = $sk->__sk_common.skc_family;

    if ($inet_family == AF_INET) { //IPV4

        $daddr = ntop($sk->__sk_common.skc_daddr);
        $saddr = ntop($sk->__sk_common.skc_rcv_saddr);

    }

    $dport = $sk->__sk_common.skc_dport;
    $lport = $sk->__sk_common.skc_num;

    $dport = bswap($dport);

    time("%H:%M:%S ");
    printf("%6d %16s",pid,comm);
    printf("%19s:%5d  %16s:%5d\n",$saddr,$lport,$daddr,$dport);
}
END
{
    printf("Exit tcp_connect Case\n");
}

  • #include <linux/socket.h> 常用到,用于获取 struct sock（套接字结构体）的定义以及 AF_INET 等常量的定义。

  • kprobe

    • 优先使用 Tracepoint 再去使用 Kprobe，因为 Kprobe 的开销比较大。

    • 当挂载 Kprobe 时,内核会将目标函数入口的第一条指令替换为 int3 (断点指令) , 再跳转到 Kprobe 对应的 bpftrace 的代码。

    • Tracepoint 是 "预埋点"，当开启时，内核会修改内存中的那条指令，使其跳转到追踪函数, 少了中断的代价。

    • Kprobe 能覆盖大部分函数,能不能用,指令查就好，比如这个例子，肯定要去查 tcp 相关的函数

      • bpftrace -l 'tracepoint:tcp*'

      • bpftrace -l 'kprobe:tcp*'

  • $sk = (struct sock*)arg0;

    • 以$标志起来定义与引用变量，例如：$idx = 0;

    • 思考一个问题：既然代码是在 kprobe 的处理程序里运行的，怎么能拿原本属于 tcp_connect 的参数呢?

      • 虽然 kprobe 代码是挂载的，但在挂载触发的那一瞬间，原本用来传递参数的硬件状态（寄存器）还没有被改变，你完全可以读取它。

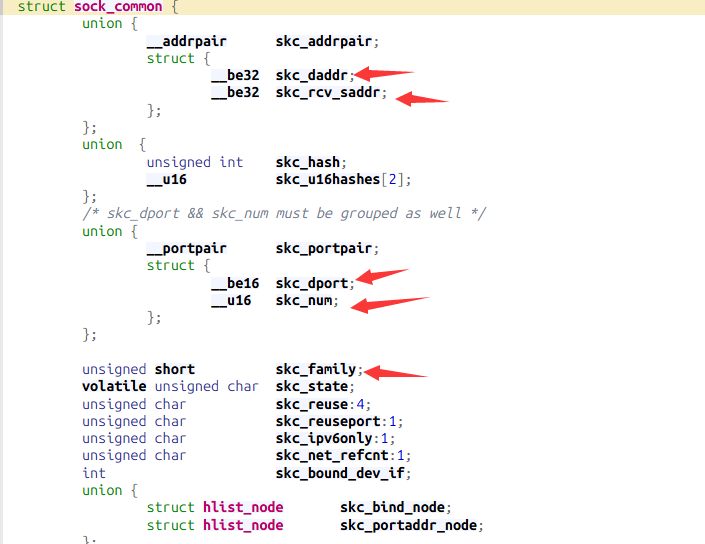

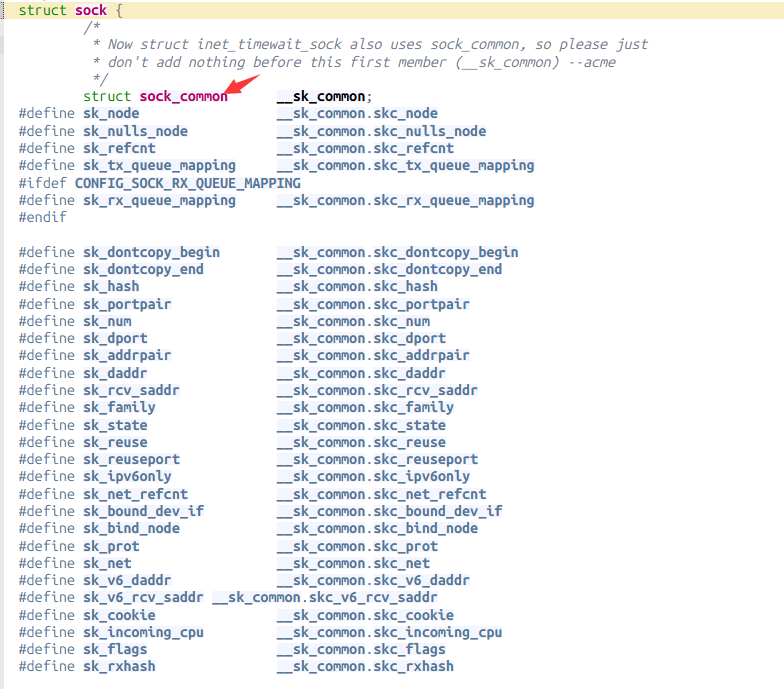

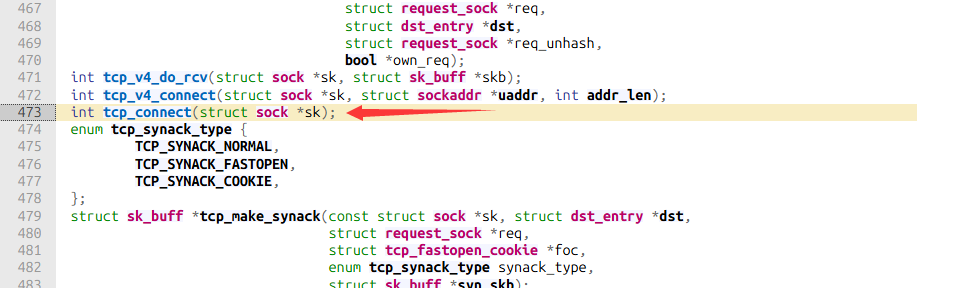

    • 怎么知道这些参数的含义? 直接查内核代码 (https://elixir.bootlin.com/linux/v6.8/source)

    alt text

    alt text

    alt text

  • ntop($sk->__sk_common.skc_daddr)

    • 内核里存 IP 地址是一个 32 位的整数（比如 0x0100007f），人看不懂。ntop 会自动把它转换成字符串形式（比如 127.0.0.1）。

  • 端口的字节序

    • skc_dport (目的端口)：通常存储为 网络字节序 (Big Endian)。读取后必须用 ntohs() 或 bpf_ntohs() 转换。

    • skc_num (本地端口)：Linux 内核为了优化查找速度，通常存储为 主机字节序 (Host Endian)。注意！它通常不需要转字节序，或者处理方式不同。（这是一个非常反直觉的知识点，也是面试常考题）。

    • $dport = bswap($dport); ，字节翻转。

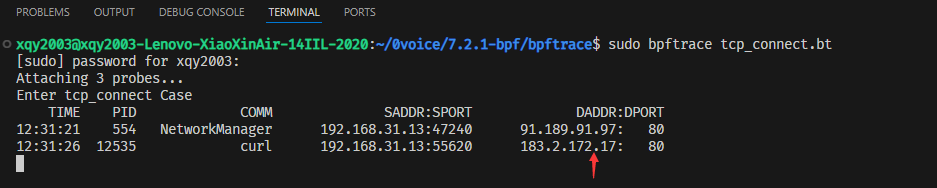

  • 结果

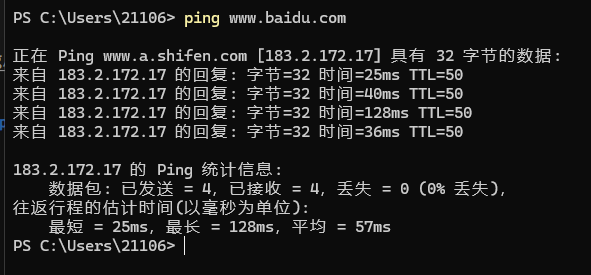

    • 操作在本机上 curl www.baidu.com,通过 ping 检查发现是对的, 80 是 http 的端口。

    alt text

    alt text

tcp_accept.bt

#include <net/sock.h>
#include <linux/socket.h>

BEGIN
{
    printf("BEGIN\n");

    printf("Enter tcp_connect Case \n");
    printf("%8s %6s %16s" , "TIME" , "PID" , "COMM");
    printf("%19s:%5s  %16s:%5s\n","SADDR","SPORT","DADDR","DPORT");
}

kretprobe:inet_csk_accept
{
    $sk = (struct sock*)retval;

    $inet_family = $sk->__sk_common.skc_family;

    if ($inet_family == AF_INET) {

        $daddr = ntop($sk->__sk_common.skc_daddr);
        $saddr = ntop($sk->__sk_common.skc_rcv_saddr);

    }

    $dport = $sk->__sk_common.skc_dport;
    $lport = $sk->__sk_common.skc_num;

    $dport = bswap($dport);

    time("%H:%M:%S ");
    printf("%6d %16s",pid,comm);
    printf("%19s:%5d  %16s:%5d\n",$saddr,$lport,$daddr,$dport);
}

END
{
    printf("END\n");
}

  • kretprobe

    • 主要和 kprobe 对比，之前说过了,在函数的入口出软断,再跳转到 kprobe 代码中，这个时候能拿到的数据就是函数参数 (arg0, arg1...)

    • 而 kretprobe 是在函数执行完毕准备返回时,再软中断,能拿到返回值 (retval)。

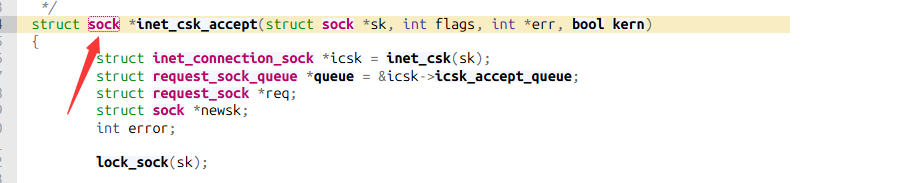

  • 看一下挂载点

    alt text

  • retval 是 bpftrace 的内置关键字，代表返回值。

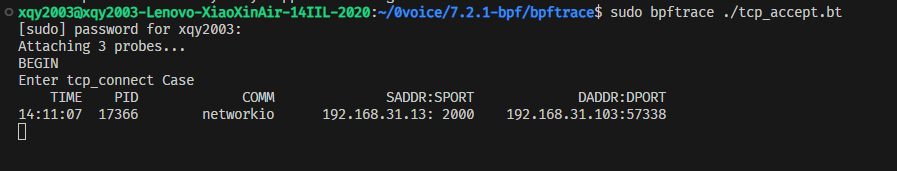

  • 结果

alt text

alt text

tcp_life.bt

#include <net/sock.h>
#include <linux/socket.h>

BEGIN
{
    printf("%8s %6s %16s" , "TIME" , "PID" , "COMM");
    printf("%19s:%5s  %16s:%5s %s\n","SADDR","SPORT","DADDR","DPORT","DURms");
}

kprobe:tcp_set_state
{
    $sk = (struct sock*)arg0;
    $newstate = arg1;

    if ($newstate <= TCP_SYN_RECV) { //begin
        @birth[$sk] = nsecs;
    }
    if ($newstate == TCP_CLOSE) { //end

        $dur = (nsecs - @birth[$sk]) / 1e6;

        $inet_family = $sk->__sk_common.skc_family;

        if ($inet_family == AF_INET) {

            $daddr = ntop($sk->__sk_common.skc_daddr);
            $saddr = ntop($sk->__sk_common.skc_rcv_saddr);

        }

        $dport = $sk->__sk_common.skc_dport;
        $lport = $sk->__sk_common.skc_num;

        $dport = bswap($dport);
        time("%H:%M:%S ");
        printf("%6d %16s",pid,comm);
        printf("%19s:%5d  %16s:%5d %d\n",$saddr,$lport,$daddr,$dport,$dur);

    }

    printf("tcp_set_state: %d\n",$newstate);
}

END
{
    printf("END\n");
}

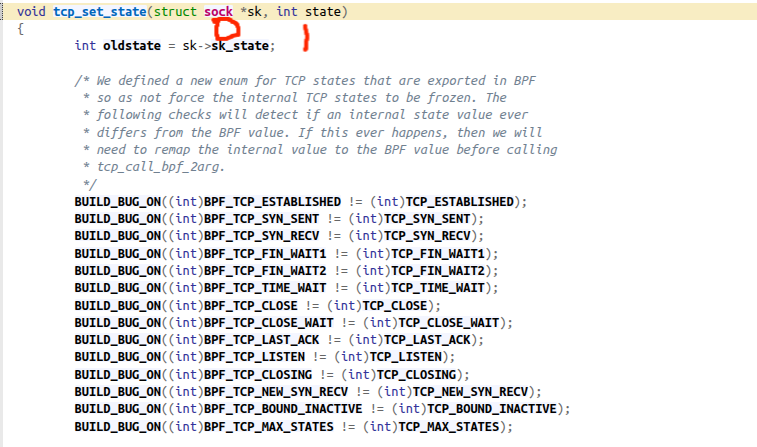

  • 看一下挂载点

    alt text

    alt text

  • nsecs 是内置变量，代表当前的时间戳，单位是 ns

  • $newstate <= TCP_SYN_RECV

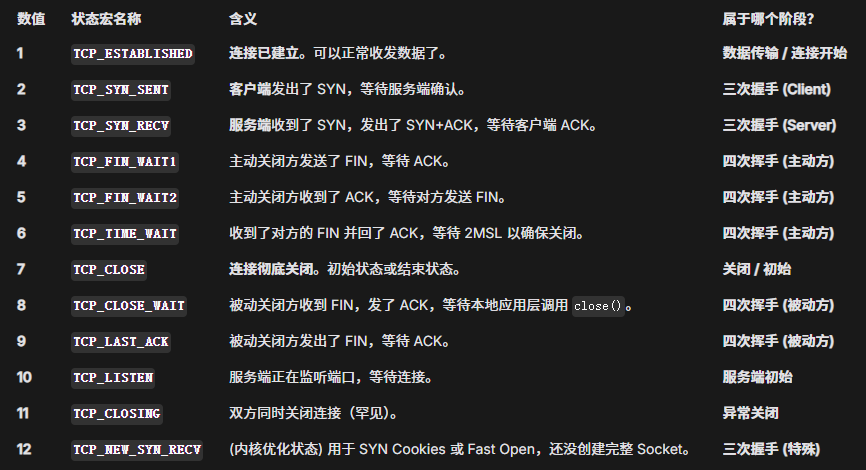

    • newstate 的几种状态

      alt text

    • 分析情况 <= 3 的状态包括：

      1. (ESTABLISHED)：瞬间建立完成。

      2. (SYN_SENT)：客户端刚发起。

      3. (SYN_RECV)：服务端刚收到。

      • 逻辑：只要连接进入了这三个“开局”状态中的任何一个，就视为生命周期的开始，记录时间戳。

      • 当时的实验是令 $newstate == SYN_SENT 是不行的。这样, map[sock] 的值是零，用当前的 nsecs - 0 就是一个很大的值。

  • 讨论一种情况（这里为什么要用 @）

    伪代码

    //begin
if (state == SYN_SENT) {
    $start = nsecs;
}
//end
if (state == CLOSED) {
    $dur = nsecs - $start
}

    问题：当有多个进程进行 tcp 连接的时候，公共变量 $start 会被反复刷新

  • 这个时候引用内置函数 map

//begin
if (state == SYN_SENT) {
    @start[sk] = nsecs;
}
//end
if (state == CLOSED) {
    @dur[sk] = nsecs - @start[sk];
}

  • 注意 @x （@ + 单变量）, x 这是为全局变量。

  • 结果

    alt text

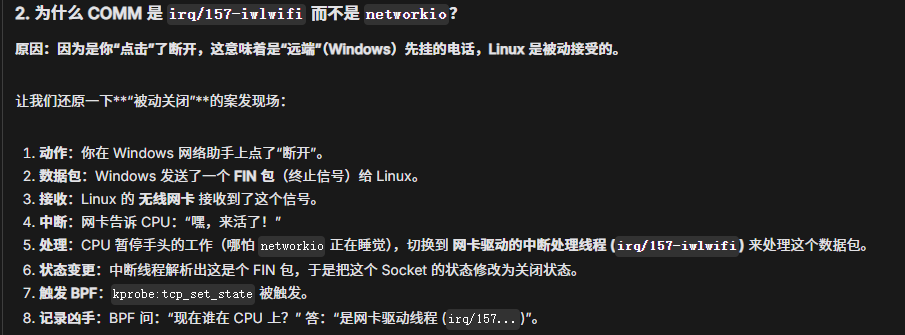

    • 这里的 comm 为什么是 irq/xxx-iwlwifi , 不是 networkio

      alt text

    • bpftrace 里的 comm 和 pid 变量，并不是指“这个 Socket 属于谁”，而是指 “此时此刻，是谁在 CPU 上执行 tcp_set_state 这行代码”

nginx.bt

#include <net/sock.h>
#include <linux/socket.h>

BEGIN
{
    printf("NGINX\n");
}

uprobe:/usr/sbin/nginx:ngx_close_connection
{
    printf("ngx_close_connection\n");
}

END
{
    printf("Exit\n");
}

  • 这个问题实际上是在探讨应用层（Nginx）与内核层（Kernel）在连接关闭行为上的因果关系。是 Nginx 觉得自己处理完了（或者等烦了）主动挂的电话？还是 Nginx 发现对面已经挂了（或者网断了），被迫挂的电话？

  • uprobe 是检测用户态的,注意它和其他的挂载点不一样的,它是要用程序绝对地址:函数

  • nginx 是 80 端口

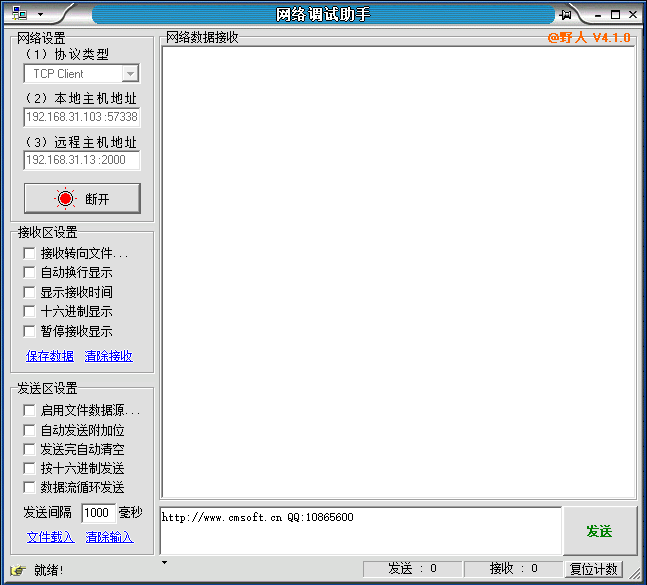

  • nginx 主动调用了 ngx_close_connection 断开服务（netassist 没有发消息）

    alt text

redis.bt

#include <net/sock.h>
#include <linux/socket.h>

BEGIN
{
    printf("Redis\n");
}

uprobe:/usr/bin/redis-server:call
{
    printf("redis --> call\n");
}

END
{
    printf("Exit\n");
}

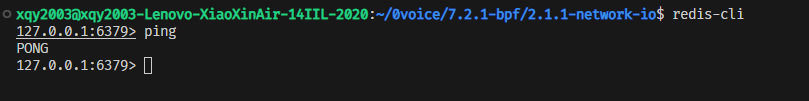

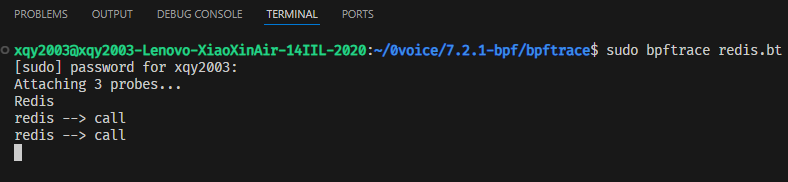

  • 结果

alt text

alt text

mysqld.bt

BEGIN
{
    printf("Tracing MySQL Server\n");
    printf("%10s %6s %s\n","TIME(ns)","PID","SQL");
}

uprobe:/usr/sbin/mysqld:*dispatch_command*
{
    @start = nsecs;
}
uprobe:/usr/sbin/mysqld:*dispatch_command*
/@start/
{
    $dur = nsecs - @start;
    printf("%10u %6d %s\n",$dur,pid,str(*arg1));
}

END
{
    printf("Exit\n");
}

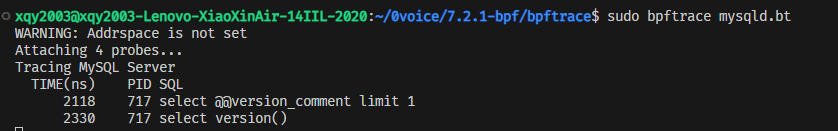

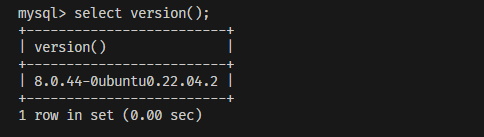

  • 结果

alt text

alt text

malloc.bt

BEGIN
{
    printf("%10s %16s %6s\n","TYPE","NAME","PID");
}

uprobe:/lib/x86_64-linux-gnu/libc.so.6:malloc
/comm == "King"/
{
    $size = arg0;
    printf("%10s %16s %6d\n","malloc",comm,$size);
}
uprobe:/lib/x86_64-linux-gnu/libc.so.6:free
/comm == "King"/
{
    $ptr = arg0;
    printf("%10s %16s %6p\n","free",comm,$ptr);
}

END
{
    printf("Exit\n");
}

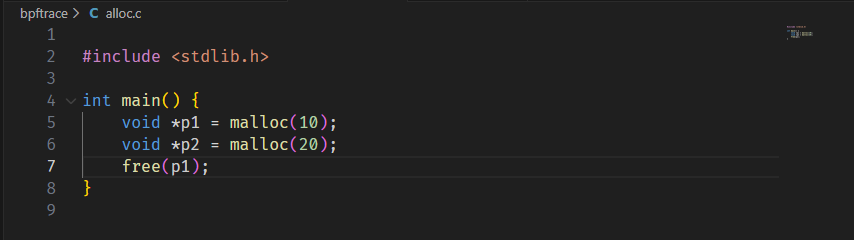

  • 普及: 动态库和静态库的区别:

    • .so --> 动态库,进程运行时加载进来的（如果 .exe 用到了 .so , .so 文件必须存在）。
      .a --> 静态库，编译的时候，一起编入到可执行程序

    • 总结:动态库挂载到.so文件上;静态库挂载到可执行文件上

  • malloc 和 free 内存管理函数都依托于 libc.so.6 这个动态库

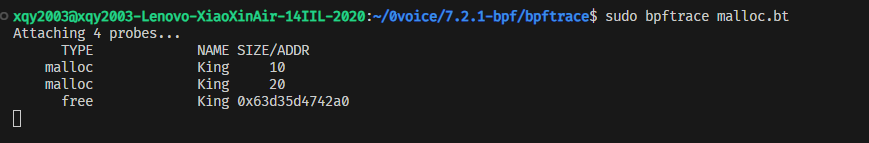

  • 结果

    alt text

    alt text

  • malloc 是申请大小，free 是回收的地址

ntyco.bt

BEGIN
{
    printf("Tracing NtyCo\n");
}

uprobe:/home/king/share/2404/7.2.1-bpf/NtyCo/nty_server:nty_coroutine_create
{
    printf("name: %s, pid: %d",comm,pid);
}

END
{
    printf("Exit\n");
}

  • 静态库追踪不追踪.a，反而追踪可执行文件？

    • 看到的 nty_server 这个可执行文件，已经把静态库.a “吃” 进肚子里了。

    • 所谓的“静态库追踪”，指的不是去追踪那个躺在硬盘上的 .a 文件，而是追踪被编译进可执行文件里的那个库的函数。
