1511C的PWM用法

背景

• 犯了一个坑，以为1500系列的PWM/高频输出方式和1200差不多，直接使用指令CTRL_PWM就能配置。但是实际上在1500上，CTRL_PWM这个指令找不到了。网上搜的教程也都是千篇一律的200smart/1200的PWM脉冲配置，找不到1500系列怎么玩。后来在论坛上，看到几个国外老哥遇到了和我差不多的问题，才一步一步搞清楚1500上怎么玩PWM。
• 最大的前提，好好看手册，手册看懂了才能继续下一步。

控制接口和反馈接口

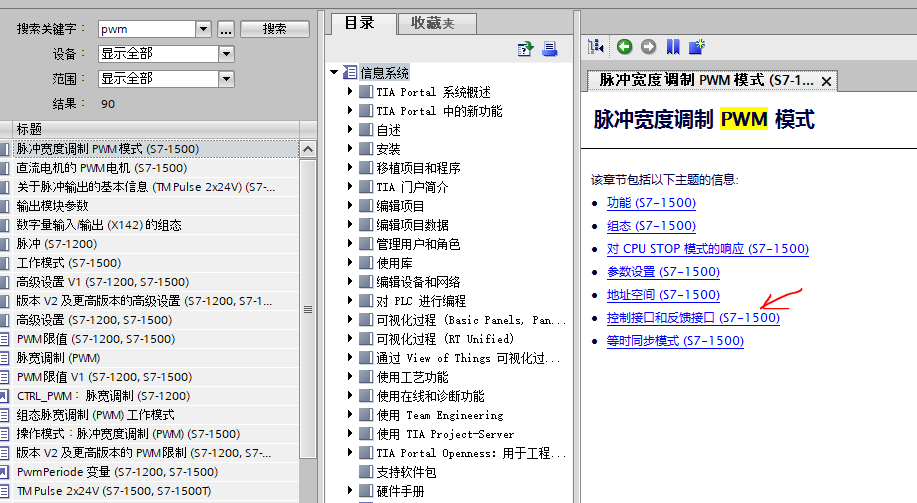

• 论坛上有个老哥说得好,遇事不决先去博图按下帮助，搜一搜。于是我去搜了一下PWM：


控制接口和反馈接口，这里就是解决问题的关键。

组态过程

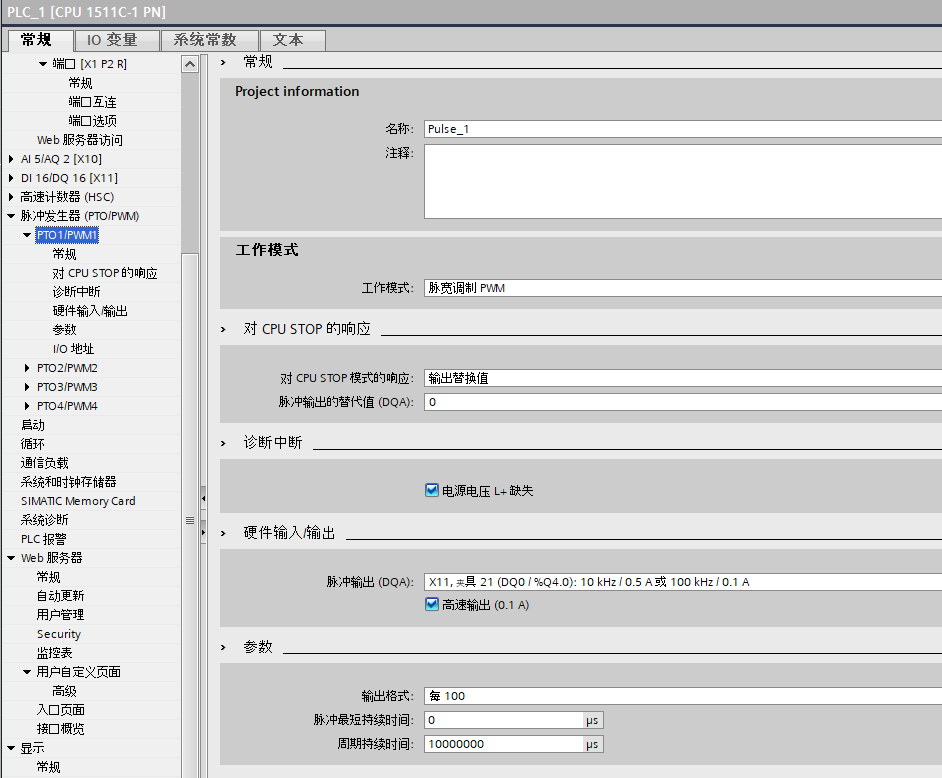

• 首先常规硬件组态，首先工作模式我选的PWM，因为我现在需要它。
• 脉冲输出选的高速输出。
• 输出格式，按帮组有详情，每100表示从0-100的百分比，同时还有0-1000，或者S7计数。具体含义参考帮助。
• 脉冲最多持续时间和周期持续时间不知道咋填就先不填，反正最后在控制接口上还可以设置它。


控制接口使用

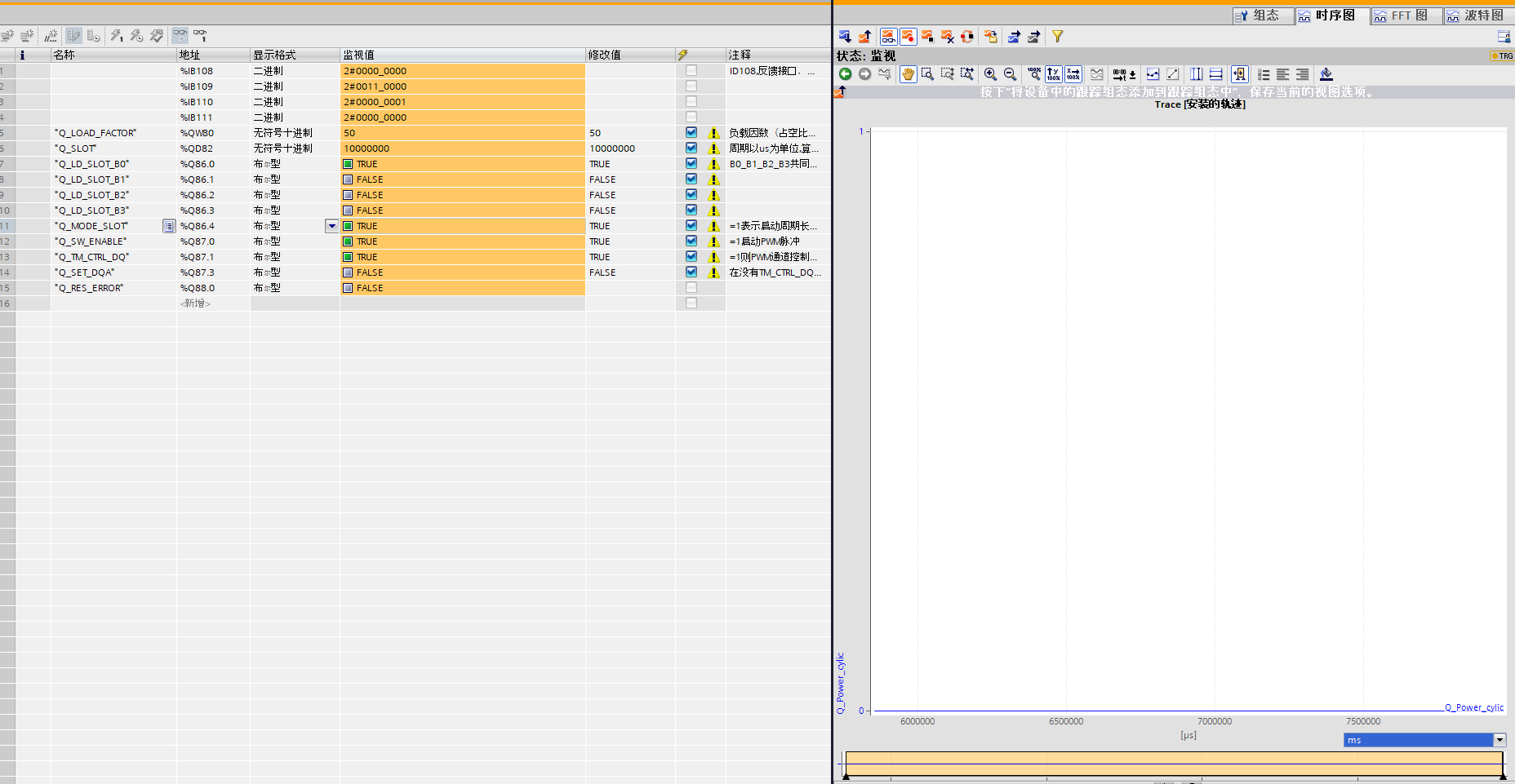

• 如下图，控制接口使用如下：


ID108是反馈接口，具体含义会贴在最后。
控制接口每一个参数的详细解释请参见帮助，或者该图片的注释部分。

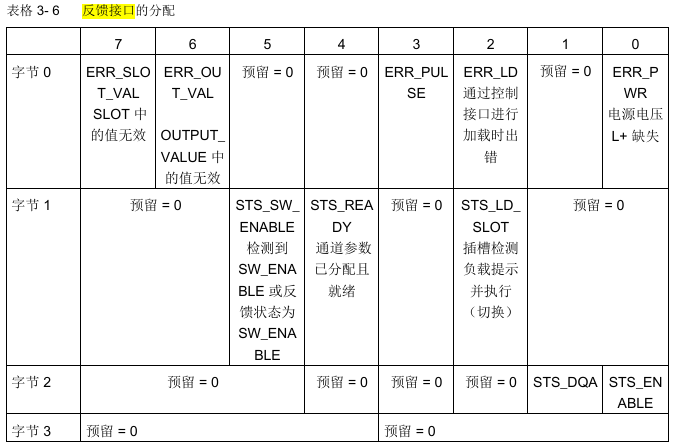

• 反馈接口格式：


• 控制接口的格式：


观察输出

• 如果在trace中看Q4.0的变化，是看不到的:


观察输出，可以先把SLOT设高（1S或者10S）用一个带LED的固态继电器，肉眼观察继电器的线圈LED状态
也可以用高速DI接收。
也可以直接观察该DQ模块的LED灯

Q_TM_CTRL_DQ和Q_SET_DQA的关系：

SET_DQA中，输出A置位表示直接置位当前控制的Q点，比如Q4.0。不过虽然Q有输出，但是曲线变化依旧不能再trace中表现出来。
