300_400PLC的DATE_AND_TIME类型（DT）

读写时钟和时钟同步

设置时间日期

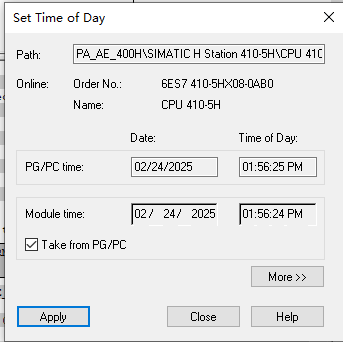

• 在编辑器页面，选择PLC，选择Set Time of Day,可以把PC的时间同步给PLC。（除了此方法外，也可以在硬件组态界面把时间同步给PLC;或者通过SFC0分配系统时间给PLC。）


从OB1获取Date_And_Time

• 如下，OB1的临时变量P#L12.0 BYTE 8可以获得时间日期：


直接用DATE_AND_TIME类型和用基础类型获得时间日期的区别

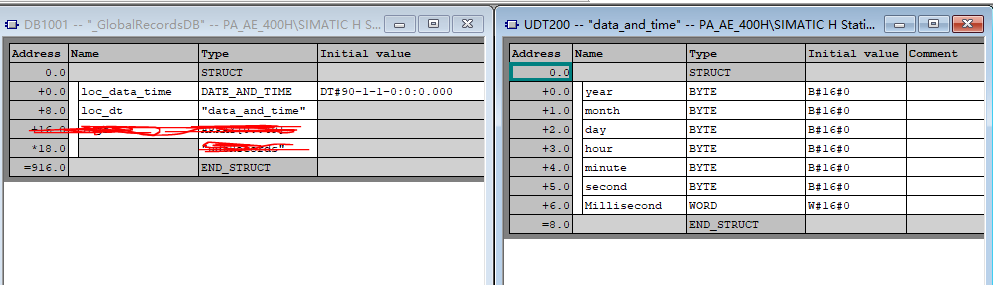

• 在共享DB里面建立一个名为“loc_data_time”的变量，变量类型为“DATE_AND_TIME”，发现该变量占字节数为8。
• 建立一个UDT，内容为时间日期格式的拆分，总占用字节数也为8（此处不需要用到“星期”，需要用到“星期”的话占用字节数则为9）。

• 分别把OB1中的临时变量分配给共享DB里的两个类型，程序如下：

//GET DATA AND TIME BY DT FORMAT
      L     P##OB1_DATE_TIME
      LAR1
      L     D [AR1,P#0.0]
      T     DB1001.DBD    0
      L     D [AR1,P#4.0]
      T     DB1001.DBD    4

//GET DATA AND TIME BY UDT
      L     P##OB1_DATE_TIME
      LAR1
      L     B [AR1,P#0.0]
      BTI
      T     "_GlobalRecordsDB".loc_dt.year
      L     B [AR1,P#1.0]
      BTI
      T     "_GlobalRecordsDB".loc_dt.month
      L     B [AR1,P#2.0]
      BTI
      T     "_GlobalRecordsDB".loc_dt.day
      L     B [AR1,P#3.0]
      BTI
      T     "_GlobalRecordsDB".loc_dt.hour
      L     B [AR1,P#4.0]
      BTI
      T     "_GlobalRecordsDB".loc_dt.minute
      L     B [AR1,P#5.0]
      BTI
      T     "_GlobalRecordsDB".loc_dt.second
      L     W [AR1,P#6.0]
      SRW   4
      BTI
      T     "_GlobalRecordsDB".loc_dt.Millisecond

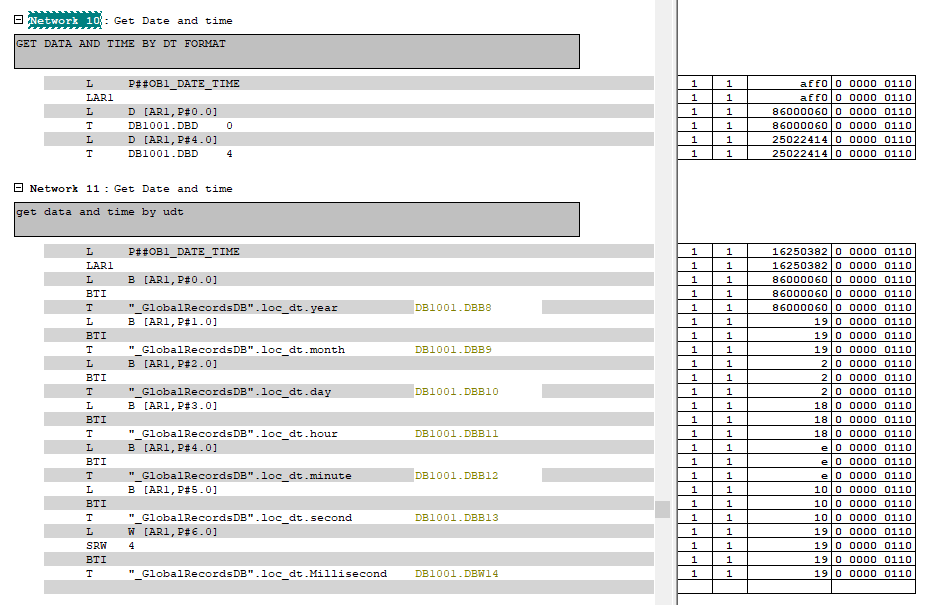

• 在线监控程序如下：

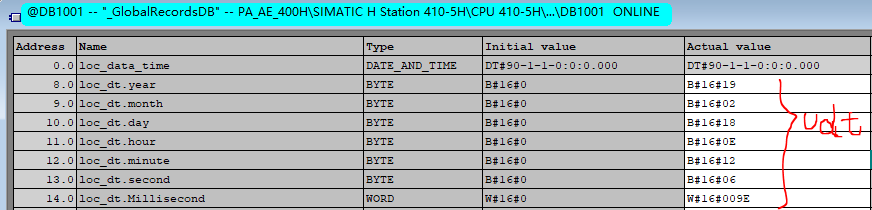

• 从共享DB处监控的在线数据如下：

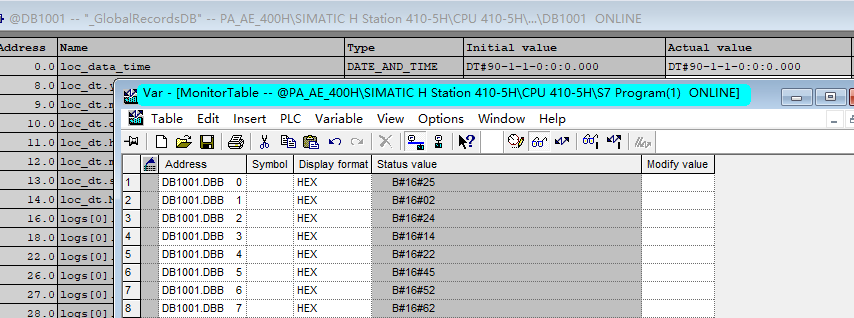

• 把"P#DB1001.DBX0.0 BYTE 8"拆分成基本数据类型，在监控表中在线监控。如下：

• 结论：
  • 通过上述在线值对比，发现监控复杂数据类型如DATE_AND_TIME时，监控不能被抓取到，但是当把该复杂数据类型拆分成基本数据类型监控时，数据监控状态则变为正常状态。
  • 用UDT手动建立的时间日期则可以完全自由的显示。

虽然本人暂时也没探明白为什么会出现这样的现象，但总结出一点：在300和400PLC使用上，显示时间日期格式时尽量自己组合。这类问题在1200和1500上不存在（在博图的加持下，1200/1500可以直接使用DTL格式）。

DATE_AND_TIME类型上一些其他的细节

• BTI是什么意思，为什么要把BCD码转成int数：


如图，左边是BTI转换后的在线值，右边是直接获取的在线值。区别在于如果不经过BTI转换，显示的16进制数值内容直观的反映成时间日期“2502241440..”;转换后需要把该16进制数变成10进制数，数值内容才会和“2502241440..”一致。

• 星期如何得到：


如果需要得到星期，最好单独用一个BYTE来存星期信息。（即原来的8Byte在解析时存为9Byte）。

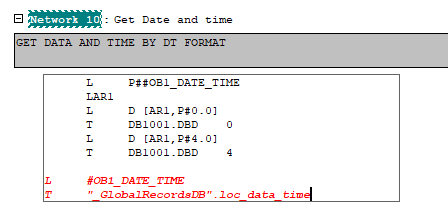

• 为什么不可以直接把"#OB1_DATE_TIME"赋值给一个"DATE_AND_TIME"类型：


L是把一个数存入ACCU1，最多存储长度是32位，当放入一个复杂类型（大于32位），当然会出错。T同理。
不管是STL,还是LAD（使用MOV指令）,这种现象都是存在的。甚至在这里使用BLKMOV都不行，因为source和Target都不是Any类型的。这种情况在1200/1500上得到了好转，因为Variant类型的出现才使得真正的引用（引用本身不占内存）成为现实。
