基于jQuery的用户自定义页面

1. 需求

  • 在最简单的场景里面，我们需要在用户自定义页面显示一些数据，和输入一些数据。如下源代码：
<!-- AWP_In_Variable Name='"enable_cycle"' -->
<!DOCTYPE html
  PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://wwww.w3.org/1999/xhtml">

<head>
  <meta http-equiv="content-type" content="text/html; charset=utf-8" />
  <meta http-equiv="Refresh" content="5" />
  <title>COMM_Func</title>
</head>

<body>
  <p><strong>数据读取</strong></p>
  <p>总计数 :="totalCnt":</p>
  <p>总错误进位 :="faultCntC":</p>
  <p>总错误 :="faultCnt":</p>
  <p>当前循环过程数据 :="CurrData":</p>


  <p><strong>数据写入</strong></p>
  <form action="" method="post">
    <input name='"enable_cycle"' type="text" />
    <input name="" type="submit" value="开始使能" />
  </form>
</body>
</html>
  • 在这个静态页面里面，用到<meta http-equiv="Refresh" content="5" />做5秒一次的刷新。
  • 这里有个痛点，每次刷新的时候是把整个页面一起刷新的。一方面造成刷新页面特别慢，另一方面这种刷新把post的数据一起给刷新了/比如我需要提交的数据还没输入完，结果刷新时间到，全部给我刷没了，很是烦人。

2. 想一种可以不用每次都刷整个页面的方法

  • 需求就是定时去刷新PLC读取到的显示数据，post的数据需要人为触发。
  • 这里面就需要用到java script和jQuery
  • 实现后的源代码如下：
// 需要用作定时刷新的数据，这里新建了一个叫做DataBase.html的文件专门来存放，这是个JSON格式，右边遵循西门子AWP读数据指令格式。
// 关于为什么不直接建立一个.json的文件？因为AWP读数据的写法包含不符合json字符格式规定的不合规字符，会报错。所以我只能用.html代替
{
"totalCnt": ":="totalCnt":",
"faultCntC": ":="faultCntC":",
"faultCnt": ":="faultCnt":",
"CurrData": ":="CurrData":"
}

// 需要被定时刷新的实现方法，这里新建了一个叫ReadData_script.js的文件：
//$表示用的是一个jQuery方法
// ajaxSetup({cache:false});表示不保存缓存，每次都实时刷新
//# 表示这是html的元素id,js根据元素id来找到元素显示位置
//getJSON是获取json格式方法
//setInterval是定时刷新方法


$(document).ready(function () {
    $.ajaxSetup({
        cache:false
    });// make sure refresh data every time instead of cache data

    //set interval as 1000ms, include function of fetch data from server
    setInterval(function fetchdata(){
      $.getJSON('DataBase.html', function (data) {
            //required field
            $('#totalCnt').text(data.totalCnt);
            $('#faultCntC').text(data.faultCntC);
            $('#faultCnt').text(data.faultCnt);
            $('#CurrData').text(data.CurrData);
        });
    }, 1000)

});

// html主页面

<!-- AWP_In_Variable Name='"enable_cycle"' -->
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://wwww.w3.org/1999/xhtml">

<head>
  <meta http-equiv="content-type" content="text/html; charset=utf-8" />
  <title>CP341_COMM_CP1241_Func</title>
  <script src="jquery-3.6.0.min.js"></script>
  <script type="text/javascript" src="ReadData_script.js">

  </script>
</head>

<body>
  <div>
    <p><strong>数据读取</strong></p>
    <p>总计数:<sapn id="totalCnt">0</span></p>
    <p>总错误进位:<sapn id="faultCntC">0</sapn></p>
    <p>总错误:<sapn id="faultCnt">0</sapn></p>
    <p>当前循环过程数据:<sapn id="CurrData">0</sapn></p>
  </div>

  <p><strong>数据写入</strong></p>
  <form action="" method="post">
    <input name='"enable_cycle"' type="text" />
    <input name="" type="submit" value="开始使能" />
  </form>
</body>
</html>
  • 如下图：jquery-3.6.0.min.js是网上下载的jQuery文件，待会会详细讲到
  • 下载进PLC（这里不讲PLC web server的使用方法，需要请去查找资料），显示效果如图：

3. 中途遇到的问题汇总

  • 引入jQuery：
    • 网上引入jQuery用到的方法<script src="https://code.jquery.com/jquery-3.6.0.min.js"></script>,这里的src是网上的在线数据,但我们的PLC大概率是离线或者是局域网；如果本地使用，请先复制链接把它下载到本地，最好和html同一目录下使用并下载进PLC。
  • 如果没有正确引入jQuery会发生什么事：

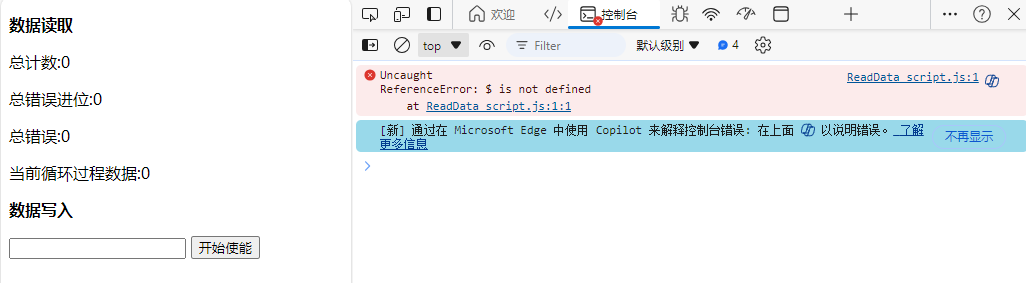

    • 为了测试，我把html页面的<script src="jquery-3.6.0.min.js"></script>删除了，再次下载进PLC，然后测试，页面本身没有问题，但是当点进控制台的时候，就看到了报错了：
    • $ is not define:ChatGPT告诉我通常意味着jQuery库文件没有正确加载。
    • 所以重新把jQuery库文件引用回来即可。
  • 如果不想从网上下载jQuery库，也不想使用在线的jQuery资源怎么办？

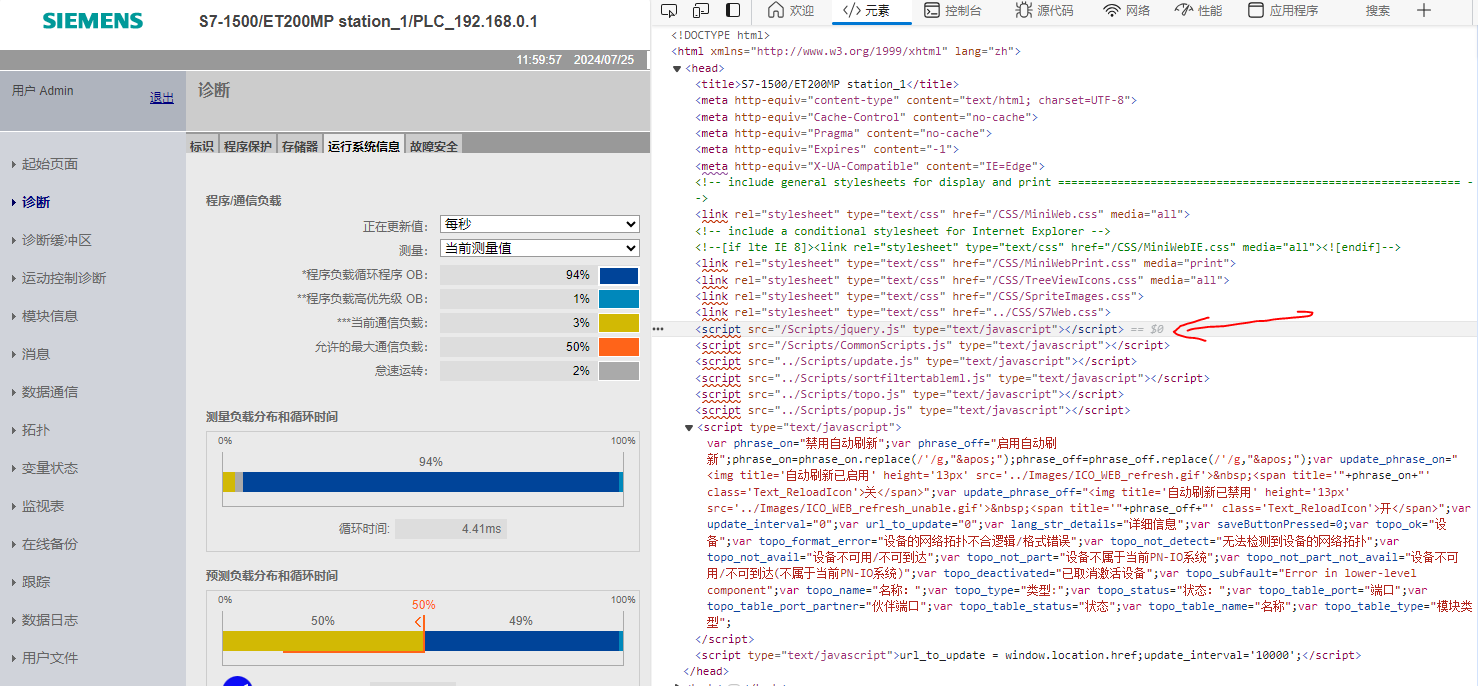

    • 随便找一个PLC的web页面，检查PLC的web页面，找到该页面用的jQuery文件，引用它的，白嫖PLC的jQuery资源.
