LOGO！的S7通信应用

建立连接都以网络视图为平台，当然电路图模式也可以配置通讯，各人使用喜好而已。

两台LOGO之间的S7

LOGO为客户端，Smart200侧不需要编程

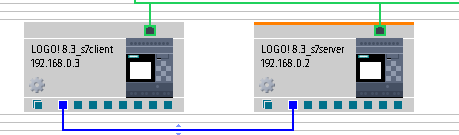

- 添加一个LOGO做客户端以及一个S7兼容设备做服务器，如图。依旧左侧CPU是客户机，右侧CPU是服务器，如果需要调整服务器和客户端选项的话拖拽更换CPU位置即可。

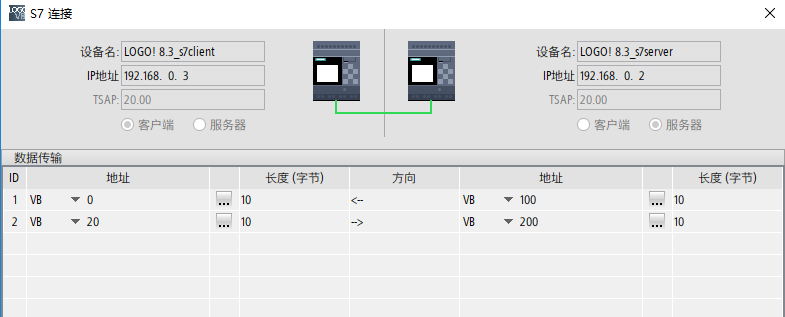

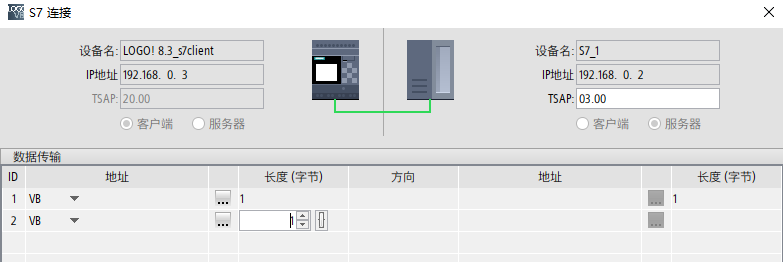

- 双击蓝色连接线，设置详细属性，LOGO端TSAP设置20.00，smart端TSAP设置03.00，依旧需要设置地址，方向，长度
LOGO为服务器，Smart作为客户端需要打开PUT/GET以及编程
- S7兼容设备放左边，LOGO放右边，LOGO配置界面不用去添加数据传输信息，忽略该设置
- 远程TSAP设置，smart默认02.00，02.01，03.00，03.01

LOGO作为服务器，1500作为客户端

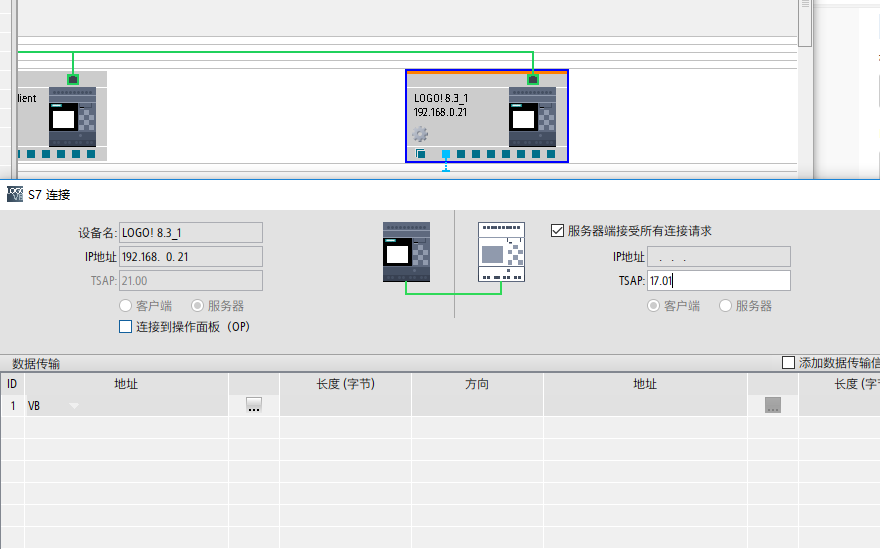

- 在LOGO端设置如下，远程TSAP设置为17.01，不用去添加数据传输信息，也不用去建立S7兼容设备，勾选服务器端接受所有连接请求

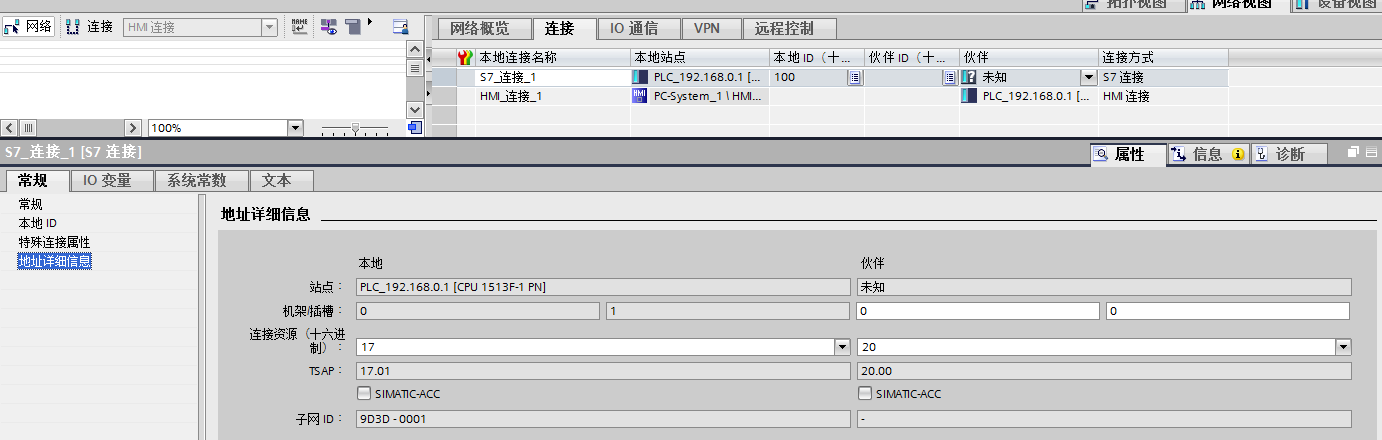

- 在1200/1500端，需要打开PUT/GET设置，设置S7连接程序
- 注意：S71200/1500的DB1对应于LOGO!的V区，即在PUT指令中使用的通信伙伴数据区ADDR_1=P#DB1.DBX0.0 BYTE 10在LOGO中对应LOGO!的VB0~VB9。此时，通信伙伴数据区占用的DB1和1200/1500本地的DB1没有任何关系

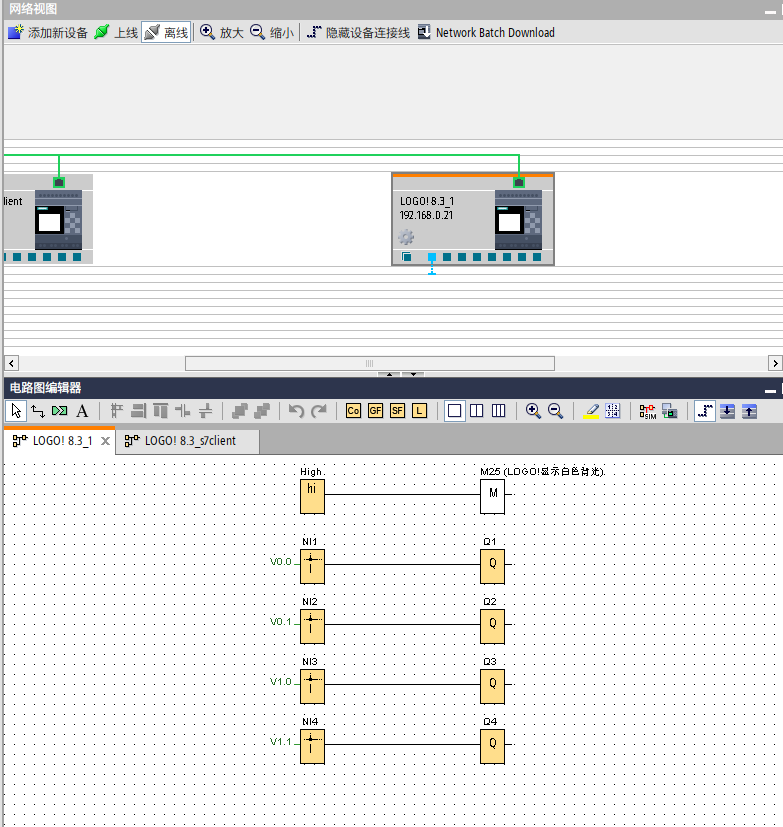

- 通信建立完成之后可以直接在电路图编辑器里面写电路图
LOGO作为客户端，1200作为服务器
- 1200/1500把GET/SET选项打开。

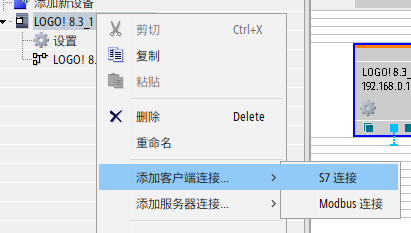

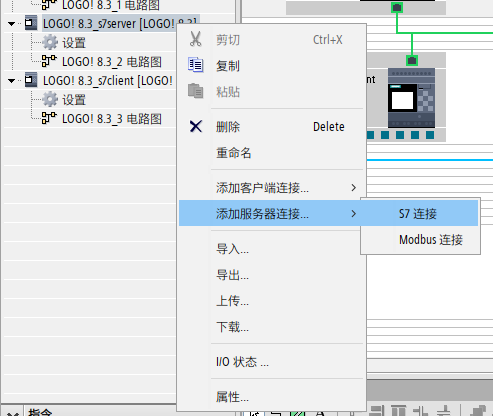

- LOGO侧建立一个客户端连接

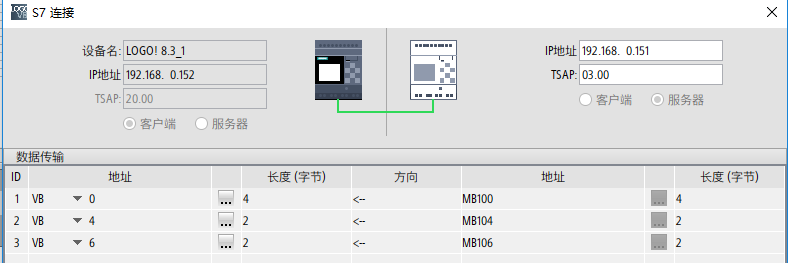

- 填写远程的IP和TSAP号，1200填03.00
- 可以拖一个远程设备出来，也可以不用指定，此处截图为不指定
- 当logo做客户端访问1200时，可以配置的传输变量类型仅为VB,MB,QB,IB，没有DB。

400PLC使用PUT,GET程序指令，作单边通信。
如下，400侧设置：

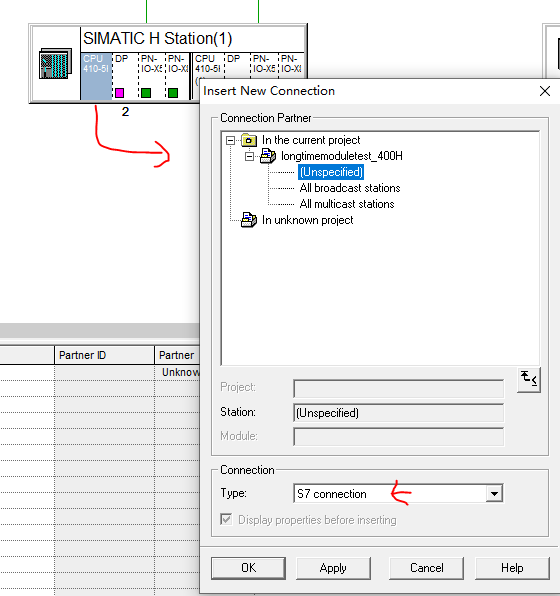

- 先进入网络视图，右键目标PLC，插入新连接，类型为S7连接：

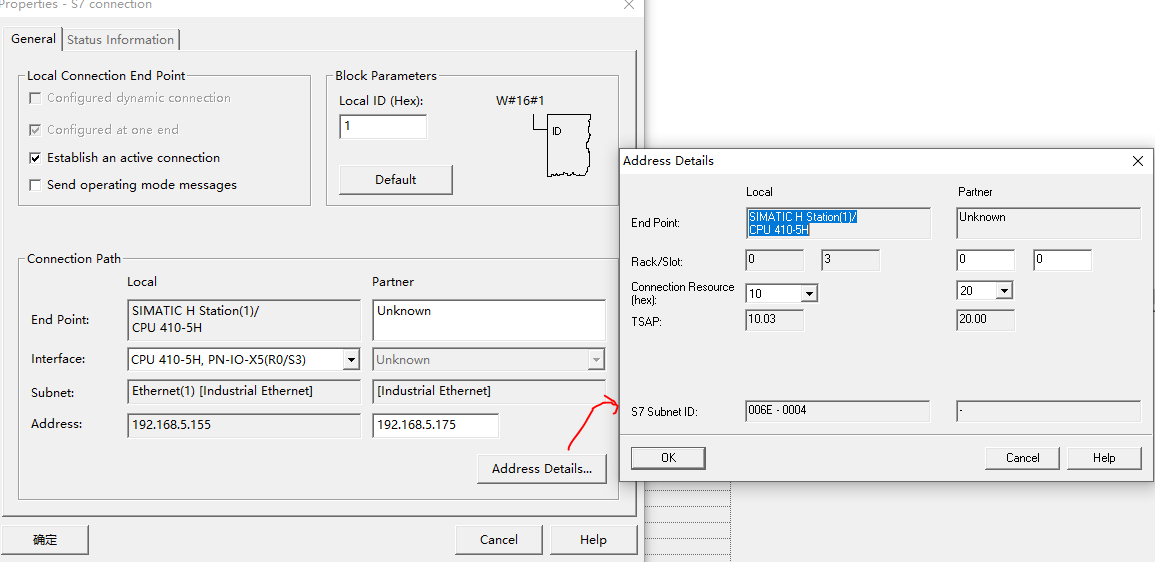

- 记住LOCAL ID，本地和远程的TSAP（远程TSAP的值在LOGO的S7设置页面可以找到），LOGO rack和机架都是0，设置本地和远程的IP，因为400作客户端，所以勾选主动连接，从400的TSAP设置也可以看得出来TSAP值的含义：

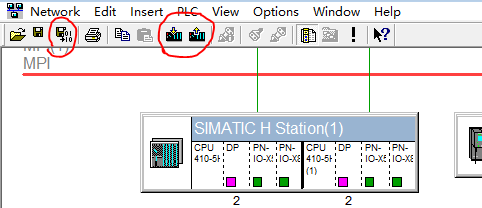

- 400侧网络连接配置好之后，记得单独编译下载，这很重要！

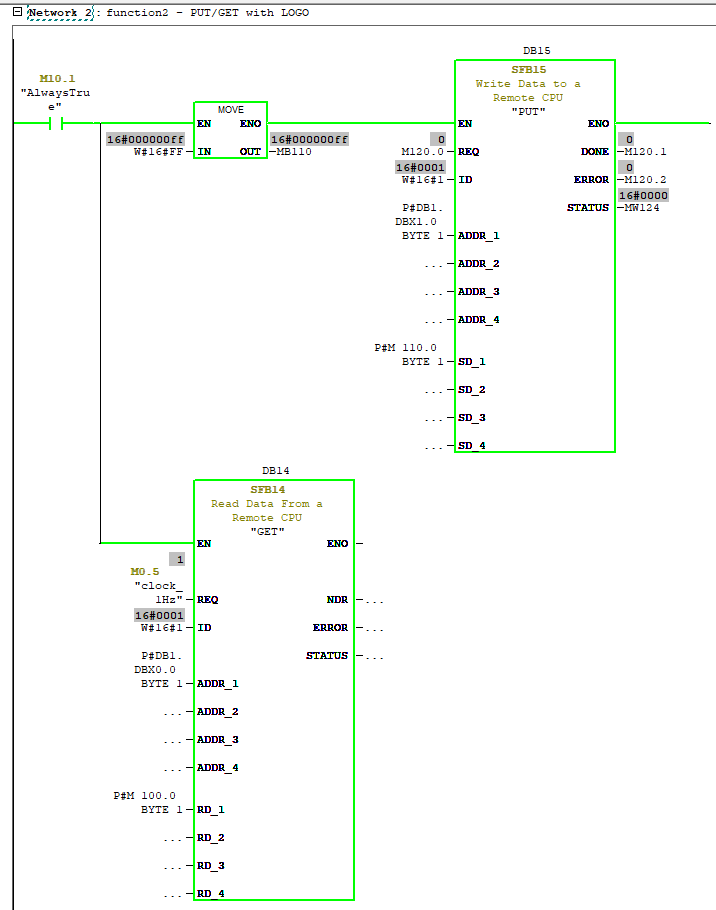

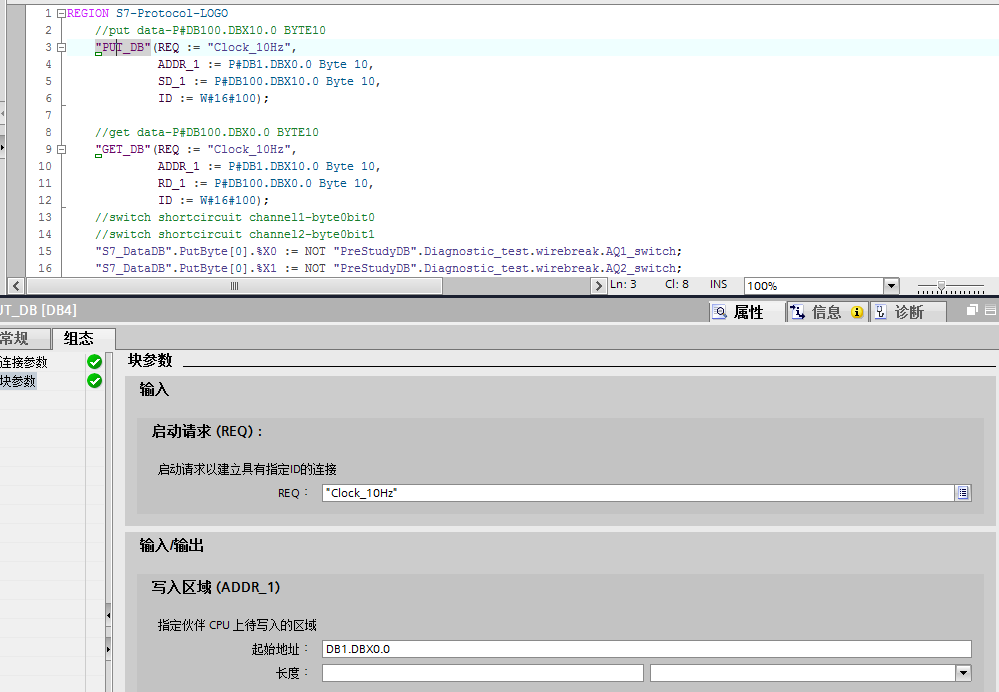

- 400侧程序，和之前一样，不管是LOGO还是SMART，他们的V区都用DB1来映射，这个DB1和本地使用的DB1没有关系，不用担心交叉，ADDR管脚填远程地址，SD,RD填本地地址区域；GET/PUT的触发请求靠沿触发，不要同时请求：
LOGO侧配置：

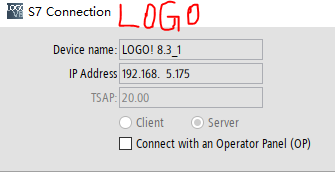

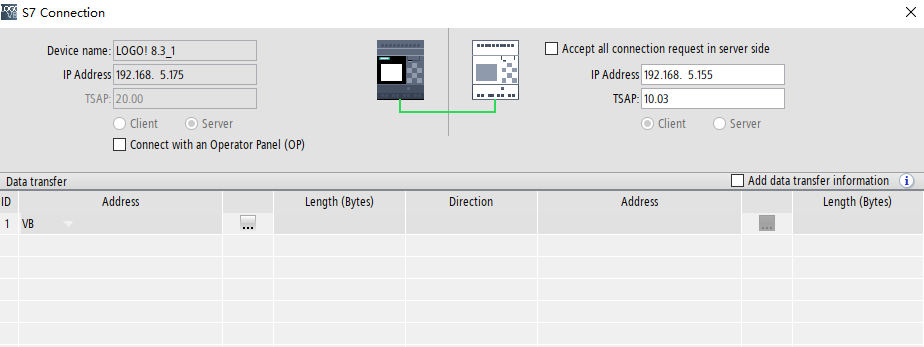

- 服务端，传输区配置不填都行，因为在400侧填过了：

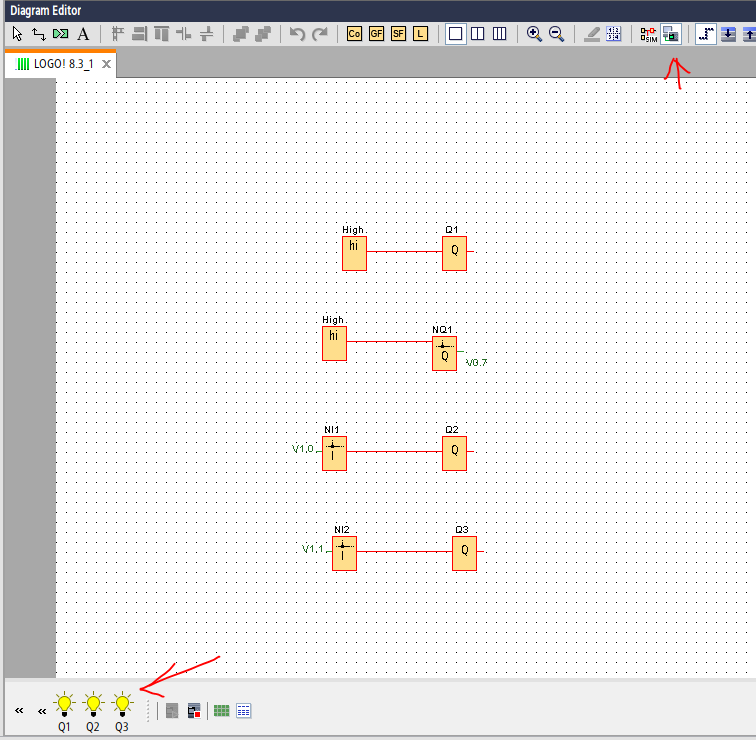

- 配置好后下载进设备，通过在线可以看到通信效果：

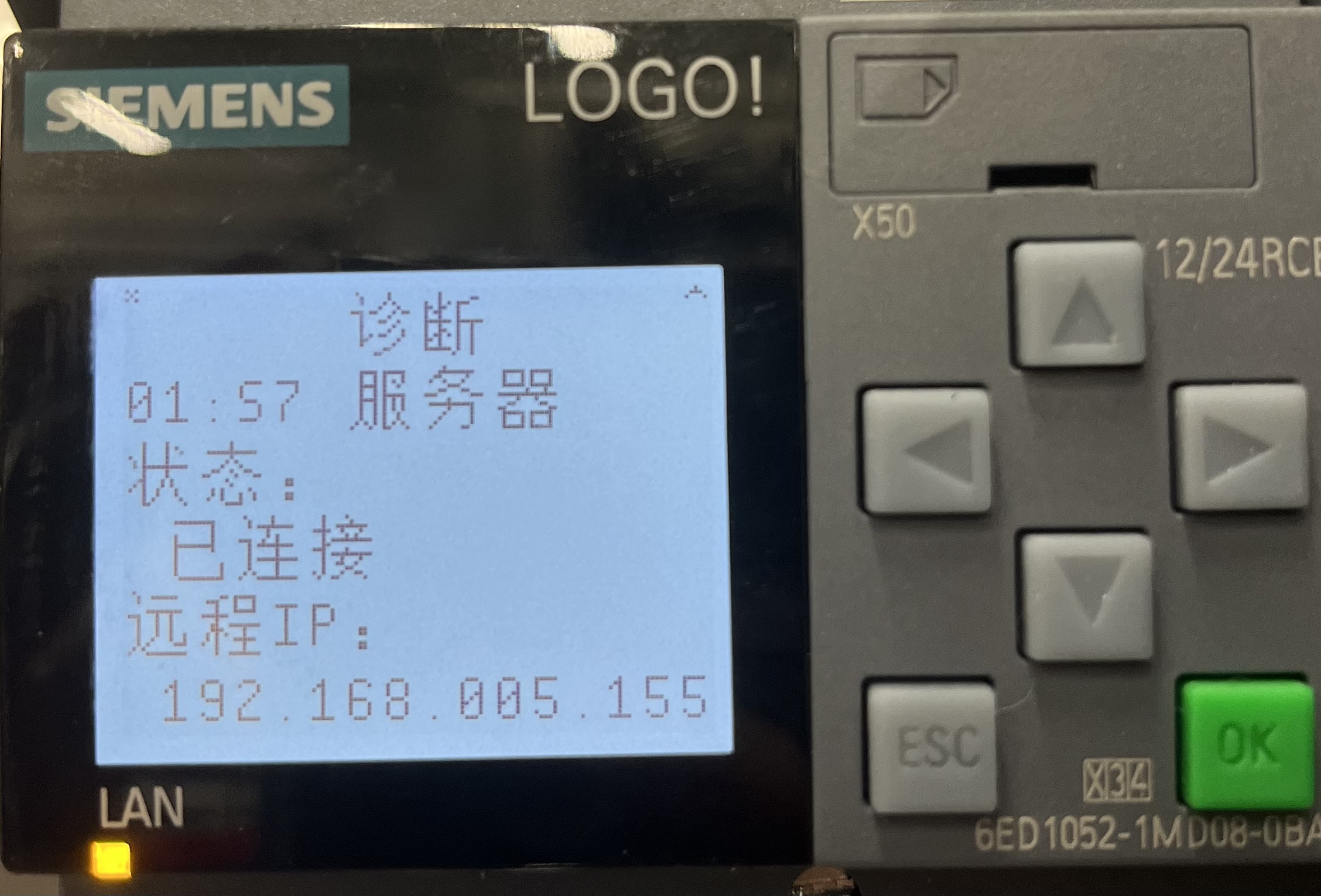

- 在LOGO显示LCD屏的诊断，软件，数据连接中也可以看到S7连接是否正常。
踩坑：当400PLC和LOGO的配置，程序都已经配置的很得当了，也下载了网络连接，LOGO端也显示S7连接成功，但是最后发现GET可以用，PUT在报错（报错码就是01码或者其他一看就很明显的错码），或者一些更奇怪的问题，这时候最后把400PLC的所有程序（硬件，软件，网络连接）都重新停机下载一遍，大概率可以解决问题。
