Comfort屏数值上下限设定

1. 上下限在哪里设定

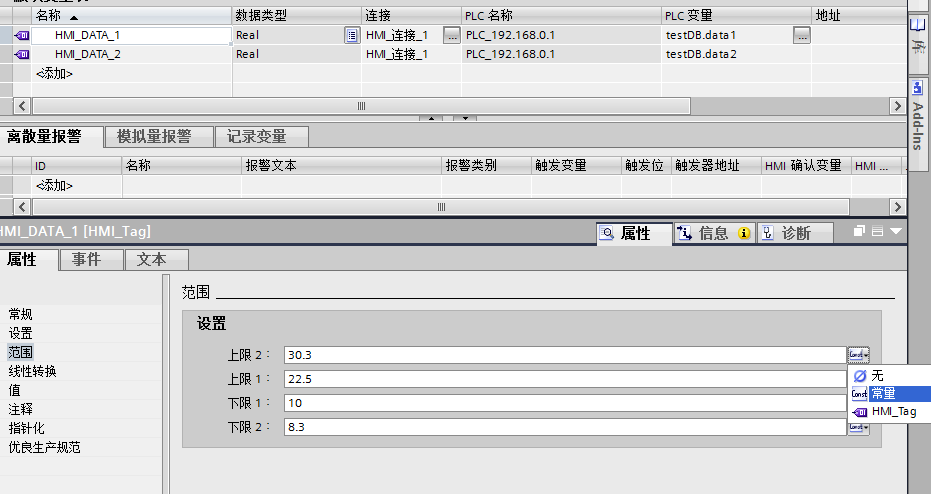

• 在HMI的变量表里面，右键需要设置的变量，在属性中找到上限和下限，设定为自己期待的值。
• 选择常量或者变量都行，变量更灵活


2. 上下限1和2的区别

• HMI的限制设定有两个，上下限1相当于是超过正常值的限值，类似高报警
• 上下限2相当于是报警的限值，，类似高高报警。对于输入类型，不允许输入值超过上下限2范围
• 上下限1在视图中没有直接表现，应该可以用来做提示或者警告（而非报警）一类的信息。
• 上下限2直接表现在视图中。
• 一般在工程中为了方便，要不空白上下限1，要不把上下限1和2的值设置为一样。

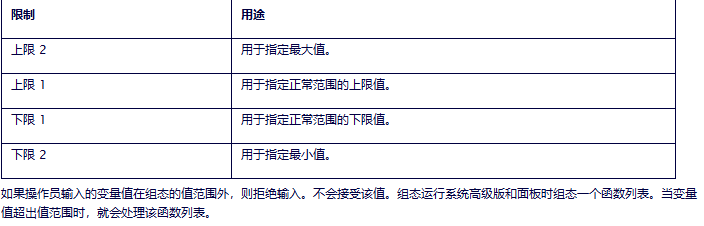

• 在帮助中的解释如下图


3. 在趋势视图中，如何指定上下限颜色

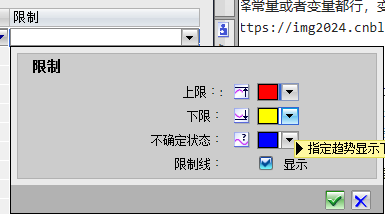

• 打开趋势视图属性，找到限制，如图

• 双击打开复选框指定期待的颜色
