如何导出PLC的服务数据

1. 什么叫服务数据

• 服务数据，service data：除了诊断缓冲区的内容外，服务数据还包含有关CPU内部状态的更多信息。如果CPU发生故障且无法通过其他方法解决的时候，则用户可以导出服务数据发送给西门子服务与支持团队，便于服务与支持人员快速分析问题原因

2. 如何读取服务数据

• MFCT工具读取，MultifiedBus tool download

• SIMATIC存储卡读取，采用该方式很复杂，对格式要求很高，在有其他办法的时候尽量避免这种方法，SIMATIC Card save service data

• classsic Step7读取，在1500系统上一般用不上,方法如下Step7 save service data

• web读取,在web浏览器的地址栏中，按照https://<CPU IP Address>/save_service_data格式输入url（前提条件是使能并登录了web）。

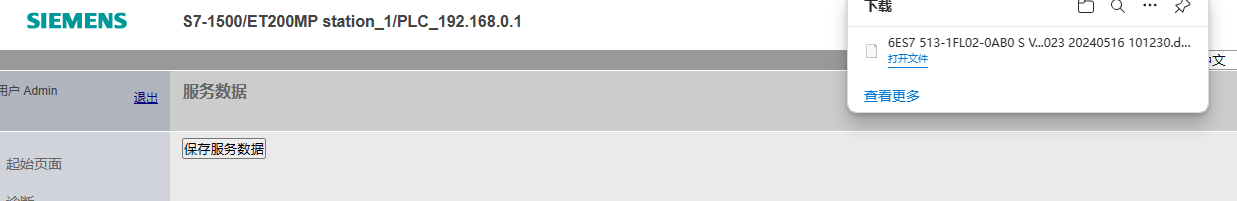

  • 如下图所示，点击save service data按钮，浏览器会自动下载服务数据到本地
  • 仅包含以<订货号><序列号><时间戳>.dmp命名规则的文件。



• SIMATIC Automation Tool读取，SIMATIC automation tool download。下面将使用automation tool 详细描述获取service data过程

3. 使用simatic automation tool获取service data

• 下载automation tool 并授权，不授权有21天试用期
• 双击打开后，选择网卡，选.Auto的，搜索范围广一些

• 选择扫描网络按钮

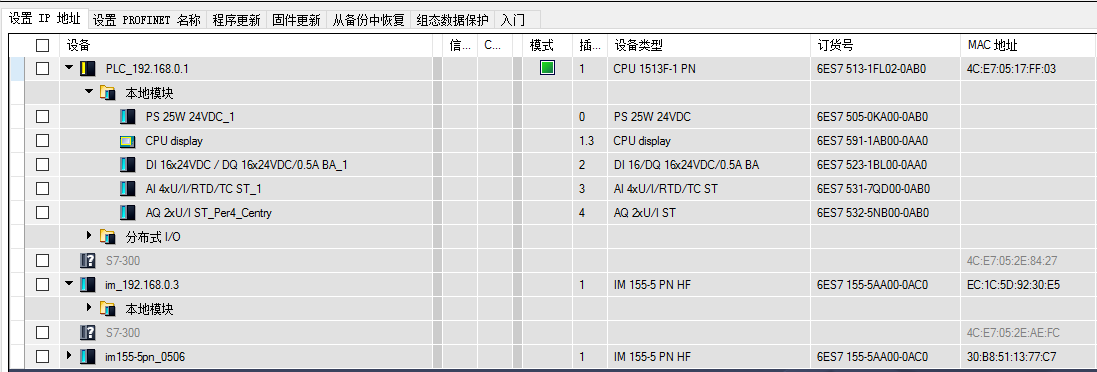

• 扫描完成后结果如下

• 勾选CPU复选框
  • 实测1500上，模块级别和IM级别暂时都不支持直接读出服务数据。服务数据一般也是从PLC打包捞出来的。

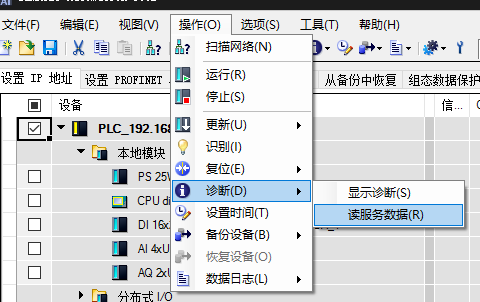

• 选择“操作”，“诊断”，“读服务数据”，“继续”。等待服务数据上传完成即可。


• 服务数据存储位置
  • “选项”，“设置”，“服务数据”
  • 在该路径下找到导出的数据即可

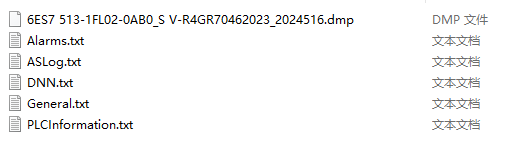

• 服务数据包含内容


4. automation tool帮助
