PLC的开放式用户协议，TSAP（含S7300和S71200TCP连接实例）

向导

OUC

开放式用户协议，包括ISO，ISO-on-TCP，TCP/IP，UDP四种。西门子PLC中有多种不同的方式建立连接。

在硬件组态中建立TCP通信

打开硬件组图，网络视图
添加新连接
填入本地ID，关于本地ID：针对1513实测过,ID的取值范围从16#01到16#999，但是16#01-16#99大概率被系统占用了，可用范围从16#100开始。西门子本身没有规定ID必须从多少开始，所以在允许范围类，随便填。一条TCP连接（或者一个通信设备之间）分配一个唯一的ID
- 主动连接：如果本地对象是客户端就勾选主动建立连接，如果做服务器可以不用勾选
- 添加后关闭页面

设置伙伴参数
- 本地端口和伙伴端口可以不一致，也可以一致，本地端口甚至可以不用填写。端口设定范围从1-65535，也可以自由定义。一般约定从2000开始(ipv4)
- 伙伴设备可以选择不指定

网络视图的连接建立好之后就可以在程序中调用TSEND和TRCV指令用作收发数据了。

//ID就是在网络视图里面设置的ID
"TSEND_DB".TSEND(REQ:="Tag_1",
                 ID:=16#100,
                 DATA:=_variant_inout_);

"TRCV_DB".TRCV(EN_R:="Tag_2",
               ID:=16#100,
               DATA:=_variant_inout_);

在硬件组态里面建立TCP连接的方式会在“系统资源”里面使用一条OUC资源，连接在线时也能在线看到连接详情

参数化的方式建立TCP连接

在这种方式中，不需要在硬件组态里面配置连接，它在资源占用上是动态化的，“系统资源”里面体现不出来，但是在线的时候看得到连接详情
TCON连接参数设置

"_ShareDB".FB110.tcon.I_req := NOT "_ShareDB".FB110.tdiscon.I_req;

"_ShareDB".FB110.tcon.I_id := 16#100;//ID
"_ShareDB".FB110.tcon.IO_connect.InterfaceID := 64;//Local~PROFINET_接口，hw_Interface

//connect参数，ID,Type,连接方式
"_ShareDB".FB110.tcon.IO_connect.ID := 16#100;//ID
"_ShareDB".FB110.tcon.IO_connect.connType := 11;//11 TCP,19 UDP
"_ShareDB".FB110.tcon.IO_connect.activeEst := 1;//=1：建立主动连接 =0：建立被动连接

//伙伴端点IP地址
"_ShareDB".FB110.tcon.IO_connect.reAddress[0] := 192;
"_ShareDB".FB110.tcon.IO_connect.reAddress[1] := 168;
"_ShareDB".FB110.tcon.IO_connect.reAddress[2] := 0;
"_ShareDB".FB110.tcon.IO_connect.reAddress[3] := 241;

//远程和本地端口
"_ShareDB".FB110.tcon.IO_connect.rePort := 6688;//ipv4 0-65535
"_ShareDB".FB110.tcon.IO_connect.LoPort := 2000;//ipv4 1-49151

#TCON_Instance(REQ:="_ShareDB".FB110.tcon.I_req,
               ID:="_ShareDB".FB110.tcon.I_id,
               DONE=>"_ShareDB".FB110.tcon.O_done,
               BUSY=>"_ShareDB".FB110.tcon.O_busy,
               ERROR=>"_ShareDB".FB110.tcon.O_error,
               STATUS=>"_ShareDB".FB110.tcon.O_status,
               CONNECT:="_ShareDB".IO_connect);

关于connect参数的数据类型
- TCP_IP_v4结构如下：
- 对于ISO-on-TCP,使用TCP_IP_RFC结构
- 其他结构参见帮助
发送指令，异步指令

//TSEND
"_ShareDB".FB110.tsend.I_id := 16#100;
"_ShareDB".FB110.tsend.I_len := 10;

#TSEND_Instance(REQ:="_ShareDB".FB110.tsend.I_req,
                ID:="_ShareDB".FB110.tsend.I_id,
                LEN:="_ShareDB".FB110.tsend.I_len,//处理长度，1200=8.192kb，1500=65.536kb,CM1542=240bytes
                DONE=>"_ShareDB".FB110.tsend.O_done,
                BUSY=>"_ShareDB".FB110.tsend.O_busy,
                ERROR=>"_ShareDB".FB110.tsend.O_err,
                STATUS=>"_ShareDB".FB110.tsend.O_status,
                DATA:="_ShareDB".FB110.tsend.IO_data);//数据指针，发送端和接收端的数据格式要一致

接收指令，TRCV为异步指令
- ADHOC接口用于指定TCP协议下是否启动动态长度接收功能（对ISO-on-TCP或者FDL无效）；ADHOC=0，按length指定的长度接收数据；ADHOC=1，至少会接收到一个可用字节数据

//TRCV
"_ShareDB".FB110.trcv.I_R := TRUE;
"_ShareDB".FB110.trcv.I_id := 16#100;
"_ShareDB".FB110.trcv.I_len := 10;
"_ShareDB".FB110.trcv.I_ADHOC := 0;

#TRCV_Instance(EN_R:="_ShareDB".FB110.trcv.I_R,//使能接收
               ID:="_ShareDB".FB110.trcv.I_id,
               LEN:="_ShareDB".FB110.trcv.I_len,//在ADHOC=0时指定长度
               ADHOC:="_ShareDB".FB110.trcv.I_ADHOC,//指定以固定长度接收或者动态长度接收
               NDR=>"_ShareDB".FB110.trcv.O_NDR,//作业过程标志位 =1，Done
               BUSY=>"_ShareDB".FB110.trcv.O_busy,
               ERROR=>"_ShareDB".FB110.trcv.O_err,
               STATUS=>"_ShareDB".FB110.trcv.O_status,
               RCVD_LEN=>"_ShareDB".FB110.trcv.O_len,
               DATA:="_ShareDB".FB110.trcv.IO_data);//接收到的数据，格式和发送端一致

断开连接

//TDISCON
"_ShareDB".FB110.tdiscon.I_id := 16#100;

#TDISCON_Instance(REQ:="_ShareDB".FB110.tdiscon.I_req,
                  ID:="_ShareDB".FB110.tdiscon.I_id,//要终止作业的ID
                  DONE=>"_ShareDB".FB110.tdiscon.O_done,
                  BUSY=>"_ShareDB".FB110.tdiscon.O_busy,
                  ERROR=>"_ShareDB".FB110.tdiscon.O_error,
                  STATUS=>"_ShareDB".FB110.tdiscon.O_status);

各个指令的"属性"-"组态"-"块参数"
- 如图，这些块参数其实就是指令接口填写的内容，接口填写完成后这里会自动生成相应的变量符号名
这个方法有个特点，所有的参数都可以动态化，动态配置，由程序更改，更好的实现自动化。但是它看不了也用不了TCON关于“属性”-“组态”-“连接参数”里面的静态设置。

参数化但使用"属性"-"组态"-"连接参数"

不同于第二种方法，这是一种介于第一种和第二种方法之间的方法，它既需要填写常量的ID，IP等等信息，但是又不会在“系统资源”里显示出来，属于参数化方法。
依旧使用TCON,TSEND,TRCV,TDISCON等方法来做程序
如图，TCON的参数不用在程序里填写，在“属性”-“组态”-“连接参数”里定义，定义为固定的设置

OUC相关指令以及它们的区别和应用场景

关于TSAP的概念

TSAP（Transport Server Access Point 传输服务访问点）是用于ISO-on-TCP上的两个参数，有本地TSAP和伙伴TSAP。用2个字节表示
本地TSAP和远程TSAP可以相同，因为通过不同的MAC地址建立的连接是唯一的，但如果要在两个站之间建立多个连接，则远程TSAP和本地TSAP必须不同。
TSAP是ISO传输连接中的相关概念，ISO传输连接的过程如下:
TSAP的结构,TSAP ID是由ASCii的TSAP自动生成的，表达的TSAP的内容
- TSAP(ASC II)
- TSAP-ID（Hex）（系统自动生成）
TSAP的含义
TSAP分配案例（如何填写TSAP）
- 在S7协议下的规定
  - 对于S7-1500CPU:"SIMATIC-ACC"<nnn><mm>，nnn = 本地 ID，mm = 任何值
  - 对于S7-300/400：<xx>.<yz>，xx = 连接资源号，y = 机架号，z = 插槽号
  - 连接资源号由配置界面填入的连接资源（十六进制）确定

请参见不同连接组态的以下 TSAP 示例
两个 S7-1200 CPU（固件版本均为 V2.0）之间的连接：
S7-1200 CPU“A”（固件版本为 V2.0，本地 ID 为 100）：
TSAP： SIMATIC-ACC10001
S7-1200 CPU“B”（固件版本为 V2.0，本地 ID 为 5AE）：
TSAP： SIMATIC-ACC5AE01
两个 S7-1200 CPU（固件版本分别为 V2.0 和 V1.0）之间的连接：
S7-1200 CPU（固件版本为 V2.0，本地 ID 为 1FF）：
TSAP： SIMATIC-ACC1FF01
S7-1200 CPU，固件版本为 V1.0（机架 0，插槽 1，连接资源 03）：
TSAP： 03.01
S7-1200 CPU（固件版本为 V2.0）与 S7-300/400 CPU 之间的连接：
S7-1200 CPU，固件版本为 V2.0（机架 0，插槽 1，连接资源 12）：
TSAP： 12.01
S7-300/400 CPU（机架 0，插槽 2，连接资源 11）：
TSAP： 11.02

在ISO-on-TCP下的实例
- PLC-PLC,ID由系统自动生成，TSAP可空
- 本地ASC II - TSAP
- 在本地CPU1513和远程CPU1516的ISO-on-TCP通信中，本地TSAP可填CPU1513,远程TSAP可填CPU1516。TSAP ID会根据TSAP填入的ASCii字符自动生成。

S7300 - S71200 TCP通信实例

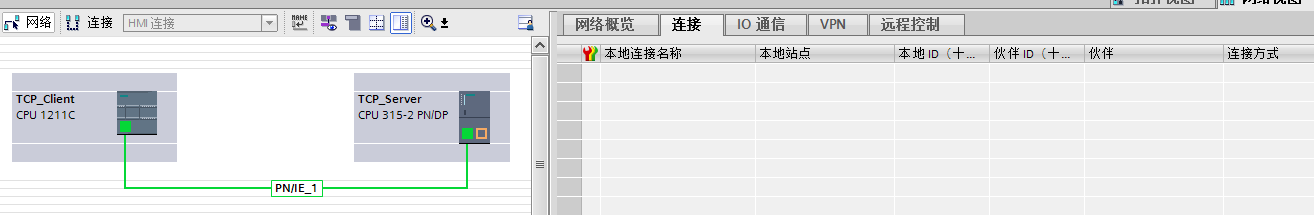

案例中，S7 300和S7 1200同处在一个项目下，300做服务器端，1200做客户端。TCP配置从程序中进行，不在硬件组态中设置。
若需要不在同一个项目下的案例，其实只需要把伙伴端口设置为未指定。其他步骤殊途同归。
配置300PLC参数和程序：

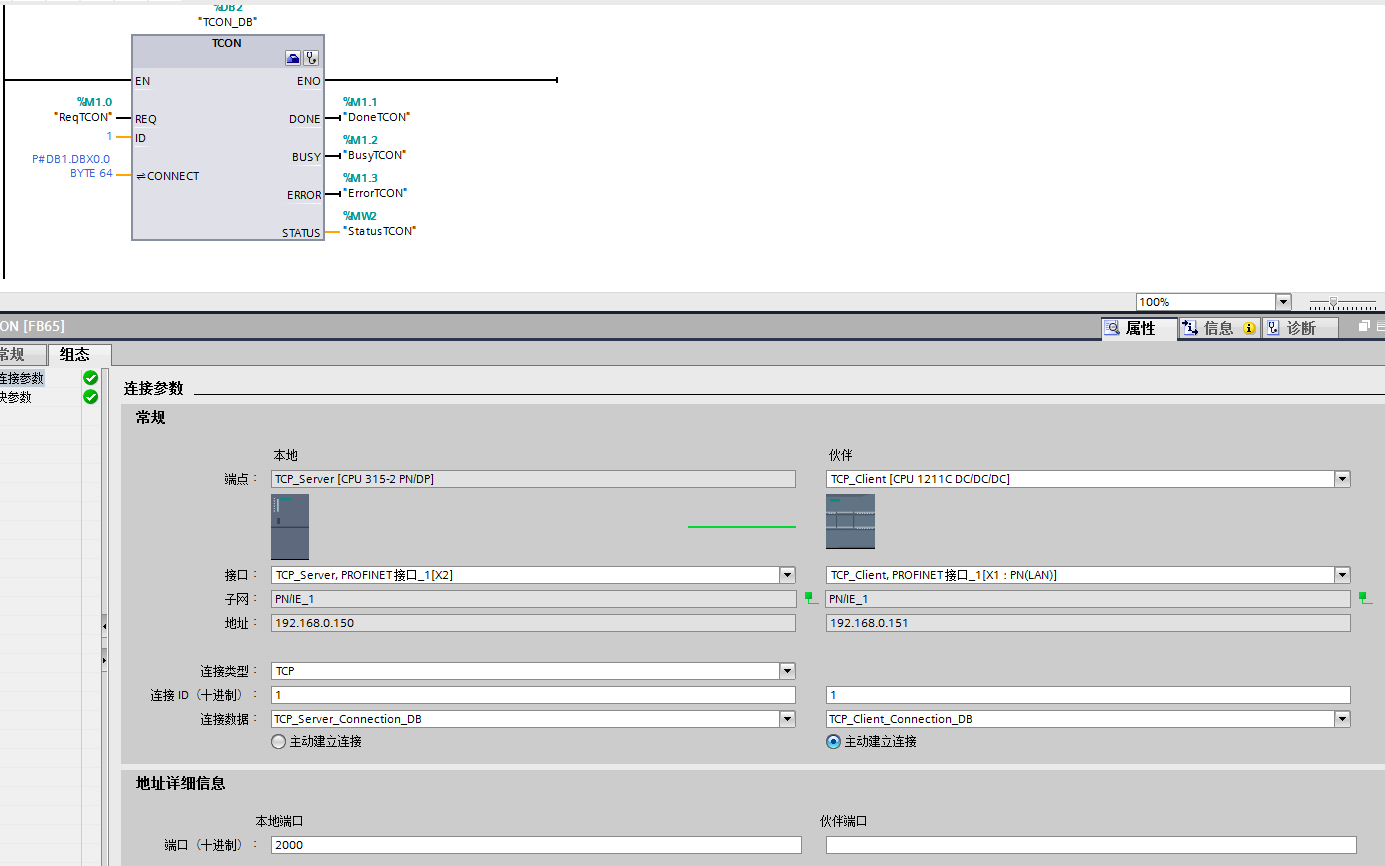

- TCON：

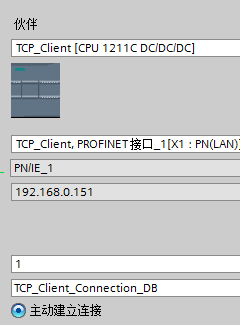

  - 注意点1：指定出伙伴
  - 注意点2：子网为PN/IE_1，这条连接是在硬件组态中已经配好的，且是必要的。
  - 注意点3：连接类型选择TCP
  - 注意点4：连接ID，此处填写的是1，可以随便填，但是要保证伙伴和本地端口的连接ID是一致的，连接ID表示当前使用的TCP网络通道号。

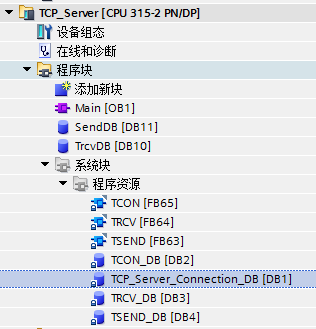

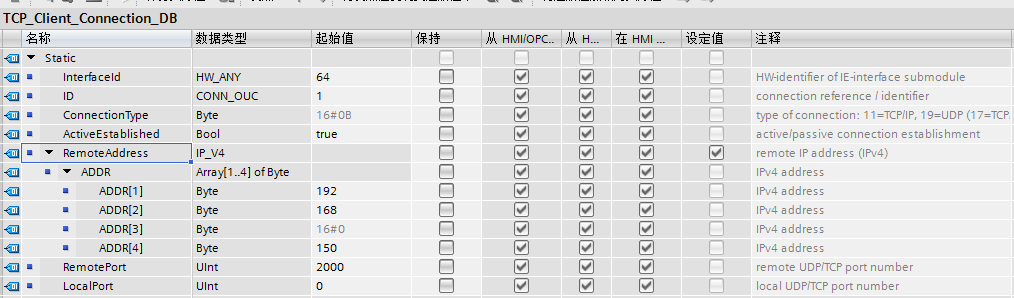

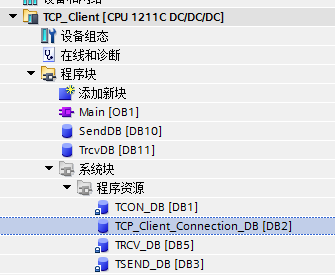

  - 注意点5：连接数据TCP_Server_Connection_DB和TCP_Client_Connection_DB。这是两个系统生成的DB。由系统自动建立，分别位于300和1200的程序文件夹内。（当然也可以自己填写和建立）

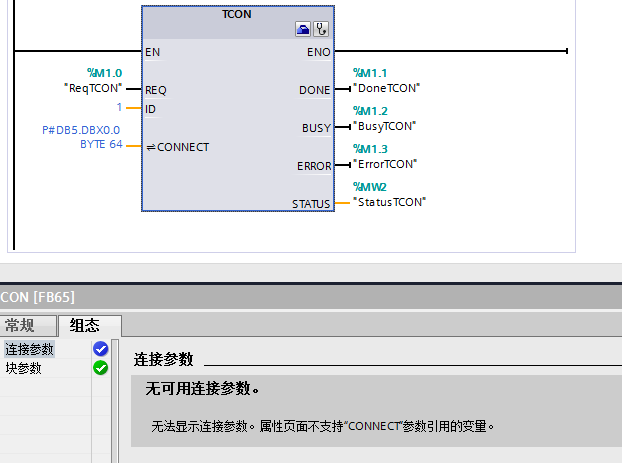

  - 注意点6：若你的连接配置页面出现了无可用连接参数界面。请注意检查一下你的Connect参数，或者干脆删除管脚的connect参数地址后重建。
  - 客户端选择主动连接，如1200侧主动连接

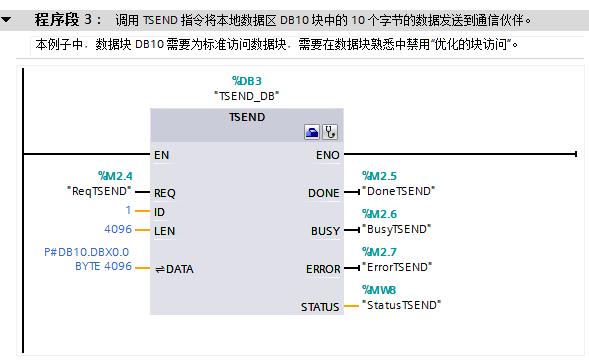

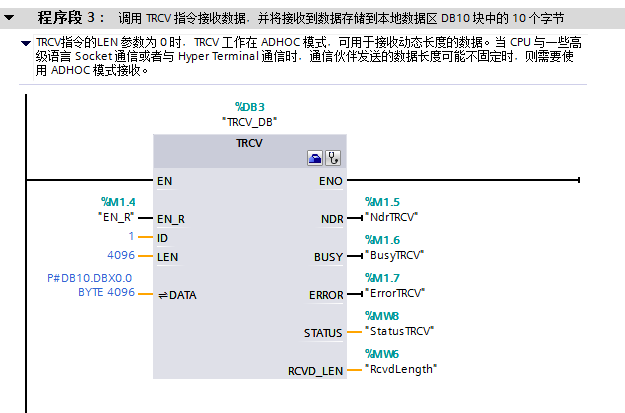

- TCON配置好后，就可以自由配置TSEND和TRCV了。注意一下连接ID保持一致，接收或者发送长度可以自定。TSEND发送 REQ需要用上升沿触发，为了方便，可以在SEND_REQ管脚做周期频率触发（5Hz/2Hz/10Hz/..）的信号
配置1200PLC参数和程序：

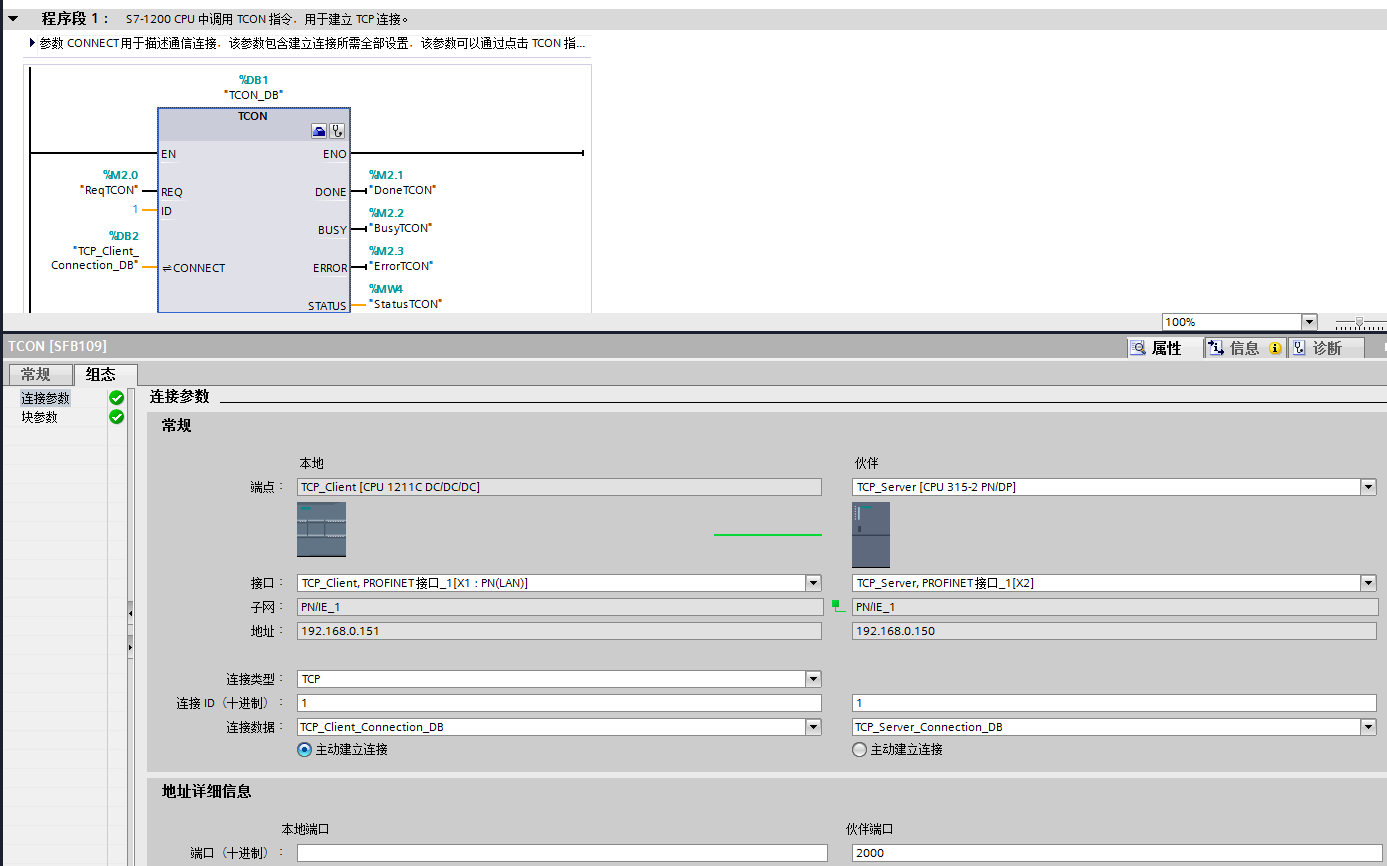

- TCON,细节注意点和300PLC配置TCON时一致

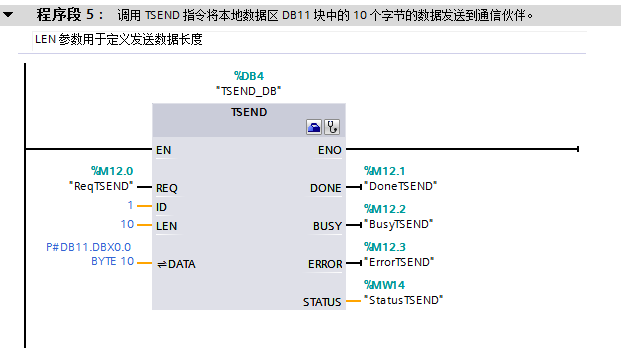

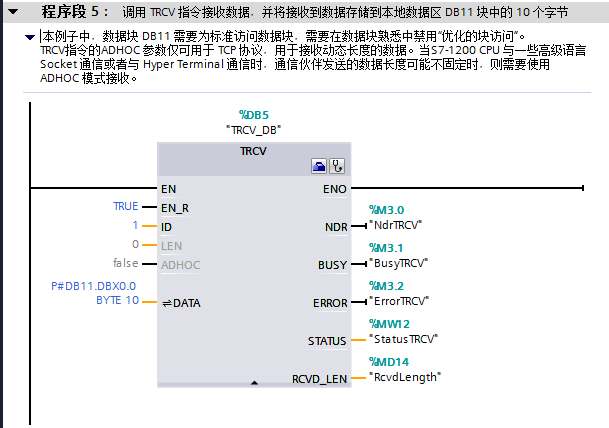

- TSEND及TRCV配置

update 实际用例

300侧
开头一部分是用于出错重连逻辑；
tcp_start点在OB100里面被初始化置1；

//Establish TCP comm
//TCON
#IEC_Timer_0_Instance(IN := "_TcpComm2client".tcp_start,
                      PT := T#1S,
                      Q => "_TcpComm2client".TCON.REQ);

IF "_TcpComm2client".TRCV.ERROR AND NOT #pulser[0] THEN
    "_TcpComm2client".tcp_start := false;
END_IF;
#pulser[0] := "_TcpComm2client".TRCV.ERROR;

#IEC_Timer_0_Instance_1(IN := NOT "_TcpComm2client".tcp_start,
                        PT := T#50MS);
IF #IEC_Timer_0_Instance_1.Q AND NOT #pulser[1] THEN
    "_TcpComm2client".tcp_start := TRUE;
END_IF;
#pulser[1] := #IEC_Timer_0_Instance_1.Q;

//"_TcpComm2client".TCON.REQ := true;
#TCON_Instance(REQ := "_TcpComm2client".TCON.REQ,
               ID := 1,
               DONE => "_TcpComm2client".TCON.DONE,
               BUSY => "_TcpComm2client".TCON.BUSY,
               ERROR => "_TcpComm2client".TCON.ERROR,
               STATUS => "_TcpComm2client".TCON.STATUS,
               CONNECT := P#DB6.DBX0.0 BYTE 64);

IF "_TcpComm2client".TCON.REQ THEN

    //TRCV
    #TRCV_Instance(EN_R := NOT "_TcpComm2client".TRCV.EN_R,
                   ID := 1,
                   LEN := 8,
                   NDR => "_TcpComm2client".TRCV.NDR,
                   BUSY => "_TcpComm2client".TRCV.BUSY,
                   ERROR => "_TcpComm2client".TRCV.ERROR,
                   STATUS => "_TcpComm2client".TRCV.STATUS,
                   RCVD_LEN => "_TcpComm2client".TRCV.RCVD_LEN,
                   DATA := P#DB11.DBX0.0 BYTE 8);

    //TSEND
    "_TcpComm2client".TSEND.REQ := "1.0s";
    #TSEND_Instance(REQ := "_TcpComm2client".TSEND.REQ,
                    ID := 1,
                    LEN := 8,
                    DONE => "_TcpComm2client".TSEND.DONE,
                    BUSY => "_TcpComm2client".TSEND.BUSY,
                    ERROR => "_TcpComm2client".TSEND.ERROR,
                    STATUS => "_TcpComm2client".TSEND.STATUS,
                    DATA := P#DB15.DBX0.0 BYTE 8);
END_IF;

1200侧

//Establish TCP comm
//TCON
#IEC_Timer_0_Instance(IN:=TRUE,
                      PT:=T#2s,
                      Q=>"_TcpComm2serve".TCON.REQ);

//"_TcpComm2serve".TCON.REQ:=true;
#TCON_Instance(REQ:="_TcpComm2serve".TCON.REQ,
               ID:=1,
               DONE=>"_TcpComm2serve".TCON.DONE,
               BUSY=>"_TcpComm2serve".TCON.BUSY,
               ERROR=>"_TcpComm2serve".TCON.ERROR,
               STATUS=>"_TcpComm2serve".TCON.STATUS,
               CONNECT:="_1200PLC_Connection_DB");

IF "_TcpComm2serve".TCON.REQ THEN

    //TSEND
    "_TcpComm2serve".SEND.REQ := "Clock_1Hz";
    #TSEND_Instance(REQ := "_TcpComm2serve".SEND.REQ,
                    ID := 1,
                    LEN := 8,
                    DONE => "_TcpComm2serve".SEND.DONE,
                    BUSY => "_TcpComm2serve".SEND.BUSY,
                    ERROR => "_TcpComm2serve".SEND.ERROR,
                    STATUS => "_TcpComm2serve".SEND.STATUS,
                    DATA := P#DB7.DBX0.0 BYTE 8);

    //TRCV
    #TRCV_Instance(EN_R := NOT "_TcpComm2serve".TRCV.EN_R,
                   ID := 1,
                   LEN := 8,
                   NDR => "_TcpComm2serve".TRCV.NDR,
                   BUSY => "_TcpComm2serve".TRCV.BUSY,
                   ERROR => "_TcpComm2serve".TRCV.ERROR,
                   STATUS => "_TcpComm2serve".TRCV.STATUS,
                   RCVD_LEN => "_TcpComm2serve".TRCV.RCVD_LEN,
                   DATA := P#DB8.DBX0.0 BYTE 8);
END_IF;
